延迟继电器的原理

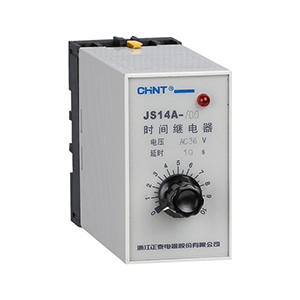

时间继电器是一种通过电磁原理或机械原理实现延时控制的控制设备. 它的类型包括电磁延迟继电器；电时间继电器热延时继电器混合延迟继电器固定时间继电器.

时间继电器可以分为两种类型: 通电延迟类型和断电延迟类型.

1. 电磁继电器的工作原理和特点

电磁继电器由铁芯，线圈，电枢，接触弹簧等组成. 只要圈的两端施加电压吸合延时常开触点什么意思，电流就会流过线圈，从而产生电磁效应. 该点被吸引到静态触点（常开触点）上. 当线圈断电时，电磁吸力也将消失，电枢将在弹簧的反作用力作用下返回，从而引起动触头的静态触点（常闭触点）吸引. 吸引并释放，从而达到导通和切断电路的目的. 继电器的“常开，常闭”触点是有区别的: 当继电器线圈不通电时断开的静态触点称为“常开触点”. 接通的静态触点称为“常闭触点”.

2. 簧片继电器的工作原理和特点

热舌簧继电器是一种新型的热敏开关，可通过热磁材料检测和控制温度. 它由对温度敏感的磁环，恒定磁环，干簧管，导热安装片以及其他塑料基板配件组成. 磁簧继电器不需要线圈励磁，并且由恒定磁环产生的磁力驱动开关动作. 恒定磁环是否可以向磁簧开关提供磁力，取决于温度敏感型磁环的温度控制特性.

3. 固态继电器（SSR）的工作原理和特点

固态继电器是一种四端子设备，其中两个端子作为输入，另两个端子作为输出. 它使用隔离设备实现输入和输出的电气隔离.

固态继电器可根据负载功率类型分为交流型和直流型. 根据开关类型，可以分为常开型和常闭型. 根据隔离类型，可以分为混合型，变压器隔离型和光电隔离型. 光电隔离类型最多.

第二，继电器主要产品的技术参数

1. 额定工作电压

是指继电器正常工作时的线圈电压. 根据继电器的类型，它是交流电压和直流电压.

2. 直流电阻

是指继电器中线圈的直流电阻，由万用表测量.

3，吸合电流

是指继电器产生吸合动作的最小电流. 在正常使用中，给定电流略大于吸入电流，继电器可以稳定工作. 施加圈上的工作电压不应超过额定工作电压的1.5倍，否则会产生大电流并烧毁线圈.

4. 发布当前版本

是指继电器释放的最大电流. 当继电器汲取的电流减小时，继电器将返回未通电状态. 电流远小于引入电流.

5. 触点开关电压和电流

是指允许继电器加载的电压和电流. 它决定了继电器可以控制的电压和电流的大小，使用时不能超过该值，否则会损坏继电器的触点.

三，中继测试

1，测量接触电阻​​

使用万用表的电阻档，测量常闭触点和移动点的电阻，电阻值应为0；常开触点和移动点的电阻值为无穷大. 这可以区分哪个是常闭触点，哪个是常开触点.

2. 测量线圈电阻

通用仪表R＆TImes； 10W文件测量继电器线圈的电阻，从而确定线圈中是否存在开路.

3. 测量吸合电压和吸合电流

找到可调稳压电源和电流表，向继电器输入一组电压，然后将电流表连接到电源回路中以进行监视. 缓慢增加电源电压，并注意继电器拉入和拉出时的引入电压和引入电流. 为了获得准确性，请尝试几次以找到平均值.

4. 测量释放电压和释放电流

这也是如上所述的连接测试. 接通继电器后，请降低电源电压. 当再次听到继电器释放声音时，也可以尝试几次记录电压和电流，以获得平均释放电压和放电电流. 继电器的释放电压约为吸合电压的10-50％. 如果释放电压太小（小于吸合电压的1/10），则不能正常使用，这将威胁电路的稳定性，并且工作不可靠.

继电器的四个电气符号和触点形式

继电器线圈在电路中用长方框符号表示. 如果继电器有两个线圈，请平行画两个长的盒子. 在长框内或旁边标记继电器的字母符号“ J”. 有两种表示继电器触点的方法: 一种是直接在长盒子的侧面绘制，这更加直观. 另一个是电路连接的. 每个触点都被拉入自己的控制电路. 通常，在同一继电器的触点和线圈旁边会标记一个文本符号，并且对触点组进行编号以显示差异. . 继电器触点有三种基本形式:

1. 当运动型（H型）线圈未通电时，两个触点断开. 通电后，两个触点闭合. 用汉字的拼音前缀“ H”表示.

2. 动态断开型（D型）线圈未通电时，两个触点闭合，通电后，两个触点断开. 用连字符的拼音前缀“ D”表示.

3. 转换类型（Z类型）这是联系人组类型. 这种触点组中有三个触点，即移动触点，上方和下方是一个静态触点. 当线圈不通电时，动触头和静触头之一打开，而另一个则闭合. 线圈通电后，动触头移动，使之断开和闭合，并使闭合和断开，达到转换的目的. 联系人组称为转换联系人. 用单词“ zhuan”的拼音前缀“ z”表示.

五，延时继电器电路图:

1. 晶体管继电器延时电路图:

如图所示，是由晶体管组成的继电器延迟引入电路. 刚接通电源时，16μF电容器上的电压为零，两个晶体管均截止，继电器不工作. 对16μF电容器充电后，经过一段时间，其上的电压达到高电平，两个晶体管均导通，并且继电器延迟吸合. 延迟时间可以达到60s. 延迟时间可以通过10MΩ电阻进行调整.

2. 上电延时继电器电路:

该电路利用了普通双极晶体管的发射极/基极击穿电压. 反向连接的发射极/基极结点处的2N3904晶体管用作8伏齐纳二极管，为达林顿晶体管对电压创建更高的导通连接. 几乎所有双极晶体管都可以使用，但齐纳电压可能会在6至9伏左右吸合延时常开触点什么意思，具体取决于所使用的特定晶体管. 时间大约延迟7秒. 使用47K电阻器和100uF电容器，可通过减小R或C值来减小电阻. 更长的延迟可以获得更大的电容器，过去不应该增加电阻时间，可能有47K. 该电路应与任何12 VDC继电器，75欧姆电阻或多个线圈一起使用. 整个电源连接中提供的10K电阻器在不需要时会关闭电源，如果电源中已经具有泄放电阻器，则为电容器放电路径.
