电涌吸收器，RC吸收器，灭弧器，避雷器，这些术语有什么区别？

在电路中，我们经常听到诸如电涌吸收器，RC吸收器，灭火器，避雷器等术语. 它们之间有什么区别和联系？

1

功能

首先，它们都是保护装置（保护器），用于防止由于尖峰过电压（高频，高压和短路）引起的内部（如停电瞬间）或外部（如雷电和闪电）时间）造成电气设备损坏. 如图1、2所示.

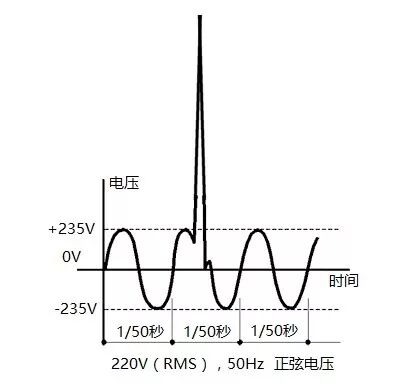

图1峰值电压

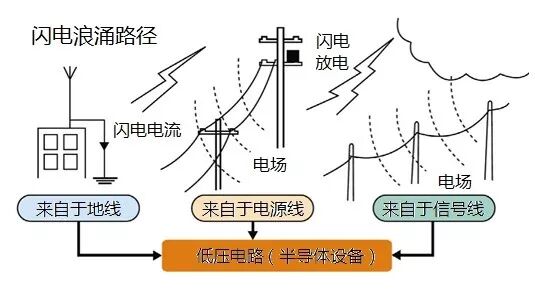

图2雷电浪涌电压对低压电路的损害

只要瞬变或尖峰超过标准电压3纳秒（通常为1〜30微秒）并达到1000伏或更高，我们称之为浪涌电压. 用英语来说浪涌吸收器原理，电涌意味着像海浪一样的电. 猛扑，威力无比.

例如，当切断电源时，可能会产生超过1000伏的浪涌电压，雷电可能会达到几百万伏. 超大电流会产生巨大的热量，这会损坏设备电路的绝缘并熔化集成电路（）.

必须吸收（吸收剂），抑制（抑制器）并防止（避雷器）这种有害的浪涌电压（电涌），雷电（闪电），电弧（电弧）或火花（火花）. 被杀死（杀手）.

解决方案是: 使用放电管，变压器，电阻-电容串联（RC）或齐纳二极管并联旁路. 如图3所示.

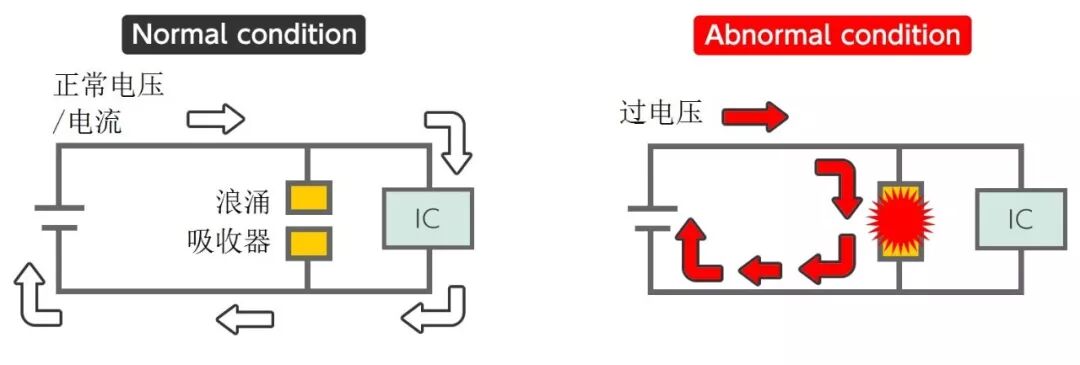

图3在正常（左）和过压（右）条件下的电流环路

因此，根据不同的地点和情况，存在各种名词:

2

各种SPD

此处暂时使用名称“电涌保护器”或SPD. 看一下不同形状的SPD，如图4所示为低压SPD，图5所示为高压避雷器，图6所示为RC吸收器.

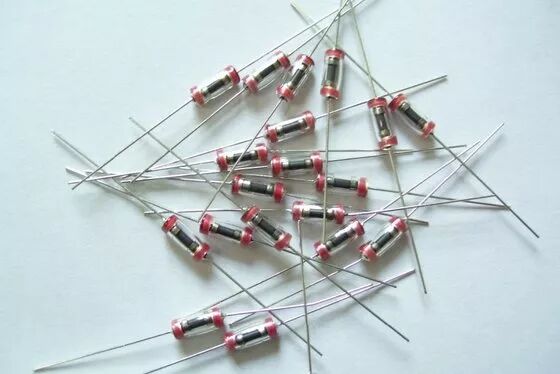

（a）放电管

（b）低压SPD

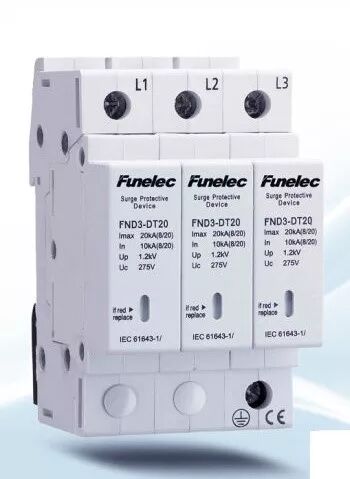

图4浪涌吸收器

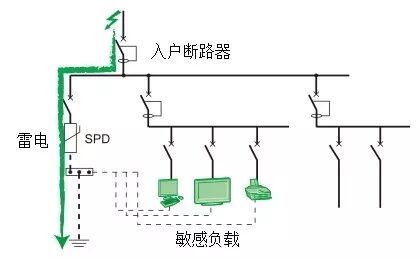

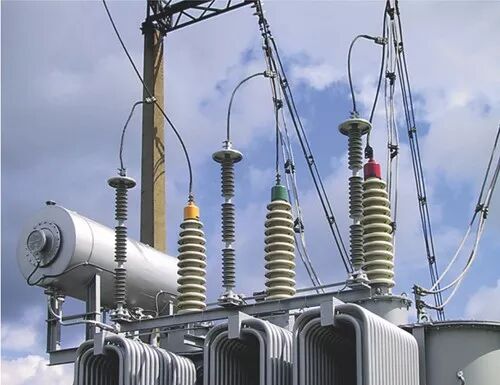

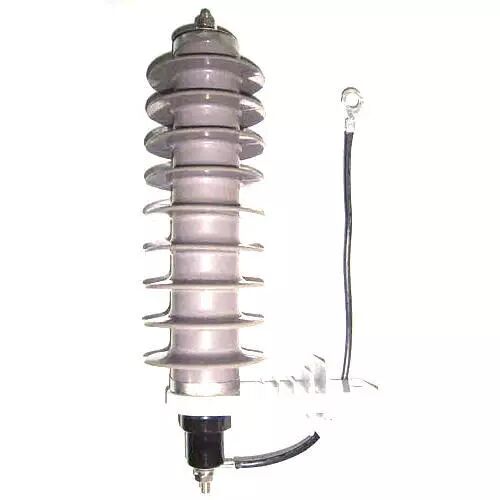

图5避雷器

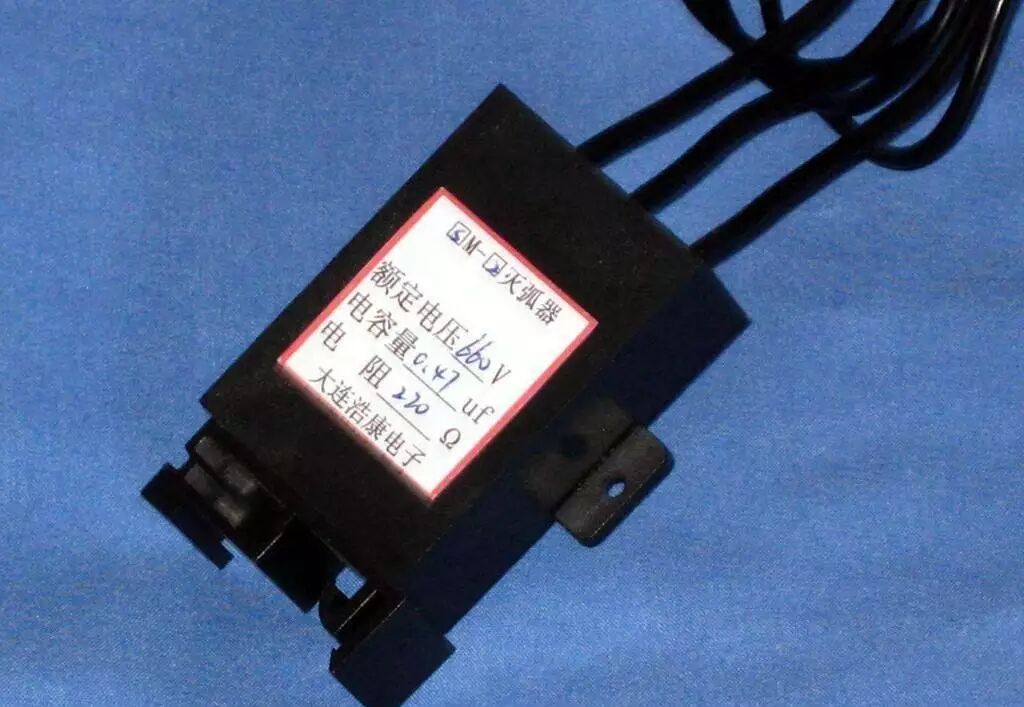

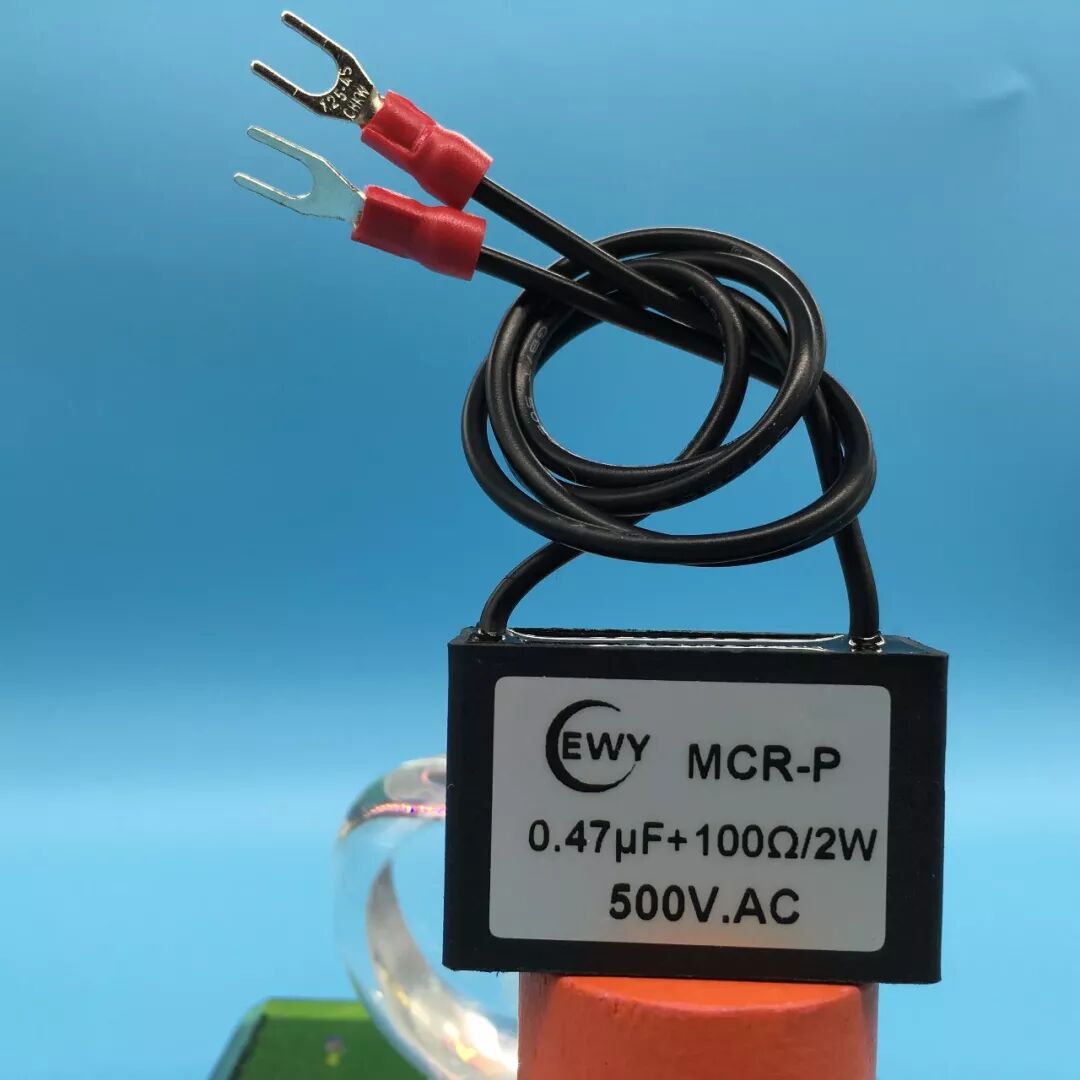

图6电阻电容吸收器（电弧灭火器）

3

电涌吸收原理

抑制浪涌电压的最常见，最有效的方法是，当达到某个阈值高电压时，通过通过电源线中的电阻降低电压，从而以热量的形式释放高能量. 由于浪涌电压的持续时间短，温度上升可以忽略不计. 但是浪涌吸收器原理，如果电涌电压非常高（例如雷电），则电源线可能会熔化，并且SPD可能会被雷电损坏.

电容器或RC组合也可用于禁止电压突变. 以接触器式灭火器为例，常见类型如图7所示.

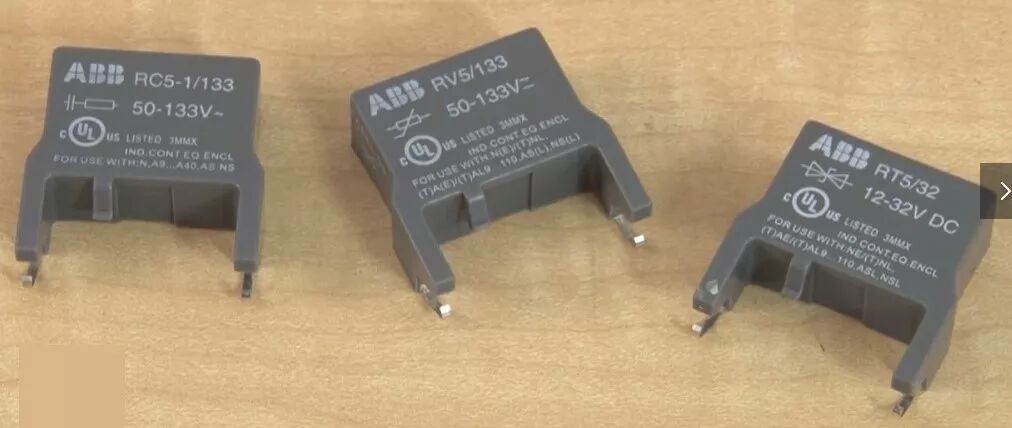

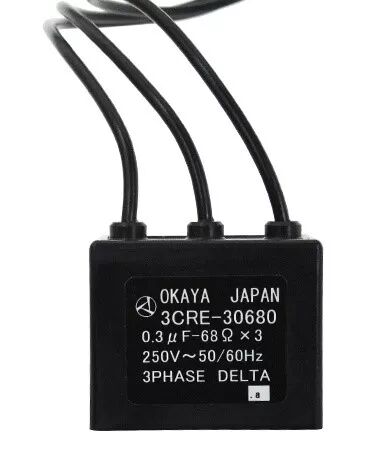

图7接触器常用的SPD

▲视频: 电涌吸收器

4

应用案例

当由于外部干扰而在电路或通信电路中突然产生峰值电流或电压时，电涌保护器可以在很短的时间内导通和分流，从而避免了电涌对电路中其他设备的影响. 如图8所示，SPD为各种电子设备，仪器和通信线路提供了安全保护.

图8雷电或其他浪涌电压保护案例

浪涌吸收器SPD也可以安装在家用电路中，如图9所示.

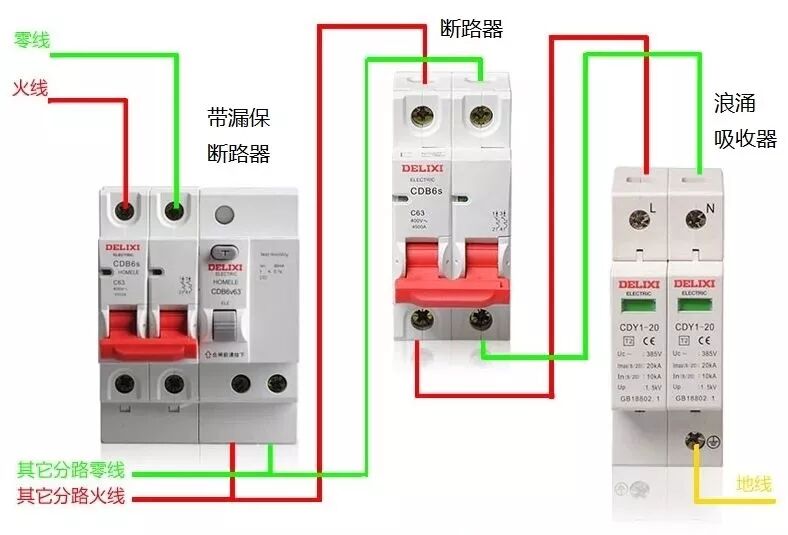

图9家用电器电涌保护器案例

在CNC机床上，RC吸收器通常圈的两端并联连接，以抑制线圈断电时由反电动势引起的瞬时高压. 如图10所示，FANUC伺服放大器的主接触器（）圈的两端需要并联的RC吸收器，以保护放大器的内部触点CX3. 这时，它也被称为火花杀手. 单击图10查看详细信息.

图10 MCC线圈并联灭弧器

简而言之，赛道的运作并非一帆风顺，可能会有强风和大浪. 这时，如何抵抗风浪总是相同的: 为了保护设备，必须分流或抑制峰值，并通过电阻和电容等半导体组件来实现.
