中学物理实验: 通电线圈在磁场中的运动

这所中学学校已经为大多数候选人编写了第二年学习材料的摘要，供您参考. 本文的主要内容是第二个物理实验: 通电线圈在磁场中的运动.

[目的和要求]

认识到电流通过的导体在磁场中受力；磁场作用在电流上的方向与磁场线的方向和电流的方向有关. 进一步了解左手规则.

【仪器设备】

鞋形磁铁（J2402，U085型），电池或低压电源或学生电源，滑动变阻器（J2354-2型），单刀开关（J2352型），左右手法则演示器（J2415型），自制导体架，小铜棒，电线.

[实验方法]

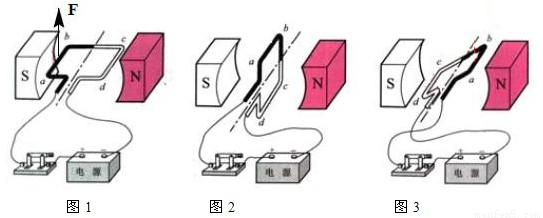

将左右尺规演示器的方形线圈放在蹄形磁铁两极之间的磁场中. 线圈的两端连接到第六代电源. 打开电路后给电路通电时，您会看到线圈在磁场力的作用下向左或向右扭曲. 当电流或磁场的方向改变时，线圈扭转的方向相应地改变. 此时，还可以通过应用左手法则来确定线圈的作用力和旋转方向.

当两个半圆形换向器片连接到线圈的两端，并且通过滑动电刷连接电源时，当线圈穿过中性面时电流方向会改变，从而可以使通电的线圈处于磁场沿特定方向连续旋转. 如图3.27-4所示. 直流电动机就是基于这一原理制造的.

【参考资料】

自制导体架的方法.

导体架的支架用粗铜线弯曲并固定在底座上. 小铜杆AB应该粗而直，或者可以用粗铜线或铝线代替通电线圈在磁场中受力，其长度要比两个支架之间的距离长. 将小铜杆AB放在支架上之后，确保将其放置在蹄形磁铁的磁极之间，并保持水平. 该演示器相对直观通电线圈在磁场中受力，易于成功.

编者注: 这个小实验可以在“电磁学”部分的物理实验教学中加以补充，以培养和提高学生的实验能力和素养.
