低电流接地系统电压互感器接线过渡

对称的三相正弦交流电势瞬时值的总和等于零，因为在旋转矢量图中，三相交流电的相位在任何时候都相差120度，其幅度投影在Y轴上轴具有正值如果有负值，则将它们加到零. 1.当系统正常运行且无相接地时，此时中性点电压为0，此时接地电压也为0，即中性点O和接地O'为1. 电压. 2.当C相接地时，C相接地点的电压为1，为0，当然会降低电压；此时中性点未接地，其电压变为-Uc. 同时，三个相位平衡和对称性的关系没有被破坏. A相对于地的电压成为A相对于C（接地）的电压，此时的Uac是线电压； B相相对于地的电压变为B相的电压高于C相（接地）的电压，此时的Ubc为线路电压. 从相电压到线电压，它增加了1.732倍. 从右图可以看出，当C相接地时，Ua，Ub和Uc的位置没有改变，但地面已从O点移至O'点. 接地相的相电压从线段O-O'变为O'-O'，即变为0. 未接地相（例如A相）的相电压从线段Ua-O变为Ua-O'，可以看出Uac大于Uao，因此未接地相的电压增加.

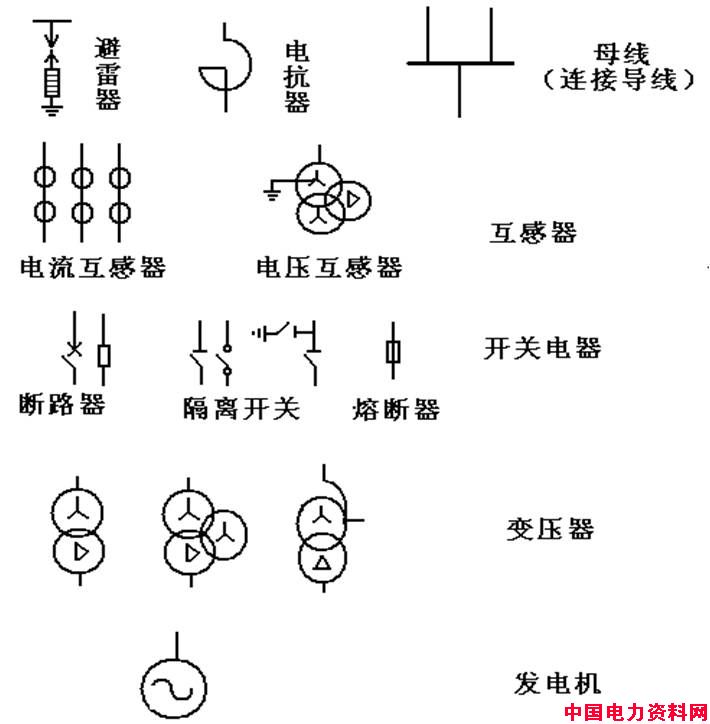

[摘要]安装在变电站10KV小电流接地系统母线中的电压互感器是第一个也是最后一个十年. 次级绕组的接线方法已经改变了几次. 主要原因是它不仅满足系统正常运行，系统中单相接地及事故时二次电压电路设备的电压采样要求，而且具有防止铁磁谐振，避免变压器燃烧的功能. 在上述情况下. 本文解释了作者对变压器接线的一些粗略评论. [关键词关键词]小电流接地系统电压互感器接线过渡关键词0前言10KV电力系统是小电流接地系统. 系统中发生单相接地时，不会产生大的短路电流. 为了不引起外部停电，允许其在一段时间内与地一起工作，但是为了防止其他两个相对地的电压升高以及容易产生的铁磁谐振过电压而导致变压器或变压器损坏. 其他设备，必须尽快找到接地点. 消除接地. 为了满足系统正常运行或故障时对母线和馈线的测量，测量和保护设备的电压采样要求，必须在10KV母线上安装能够正确反映母线电压的变压器. 随着电力技术的进步和设备的更新零序电压互感器的符号，变压器的接线不断变化，以满足二次测量和保护装置的要求，防止铁磁谐振事故的发生. 1早期的三个单相电压互感器或三相五柱式电压互感器的接线方法早期的三个单相电压互感器或三相五柱式电压互感器的接线方法变压器为三个单相电压互感器或三相五柱电压互感器的接线方式，如图1a所示.

相应的相量图如图1b所示. 该变压器的初级绕组和主次级绕组呈星形连接，中性点直接接地，辅助次级绕组呈开放三角形连接，输出零序电压. 在不直接接地的电网中，这种类型的变压器的次级电压电路可以为继电器保护和测量仪器提供线路电压和相电压. 需要接地保护和要求零序电压的信号. 该设备连接到开口三角形输出的两端. 当电网绝缘良好且正常运行时，一次和二次电压电路的三相电压是对称的，彼此相差120度. 空心三角形两端的输出是三相电压的矢量和，为零. 当系统中发生单相接地时，次级电压电路的电压相量关系发生变化. 如果C相接地，则它们的原始对称关系将被破坏. 此时，该相的初级绕组电压为零，并且A相和B相的初级绕组的电压上升到线电压，然后，A相和B相的次级绕组的电压也上升. √3倍，并且空心三角形两端的电压是U0电压（100V）的三倍，因此不能短路变压器空心三角形的此连接以消除铁磁共振. 否则会烧毁变压器. 带有这种类型接线的电压互感器可以在开放三角形绕组的两端使用反谐振设备或白炽灯来减少谐振. 相量关系如图1c所示. 10KV系统还经常使用三相三柱式电压互感器的星形连接方式.

必须指出，这种接线方法的初级绕组的中性点不允许直接接地. 因为当系统单相接地时，零序磁通没有路径，并且变压器会被加热和燃烧. 因此，当系统单相接地时，次级电压电路的电压仍为对称相电压，不能反映系统单相接地时初级电路电压的上升，即不能连接到绝缘检查电压表和电网的绝缘情况. 2三相四单元分体式反谐振电压互感器的接线方法三相四单元分体式反谐振电压互感器的接线方法电压互感器分布极为广泛10 KV电力系统由于单相接地而常常带有铁. 为了减少或消除铁磁共振，随后，分体式反谐振电压互感器的接线方法在我们的城市系统中被广泛使用，如图2a所示，即在零序之间添加零序. 三相初级绕组和接地电压互感器的四分量布线，即相线接地，如图2b所示. 根据常用的变压器选择连接到相电压的三个变压器. 剩余绕组电压为0.1 / 3KV. 其余三个绕组以闭合三角形连接，以消除三次谐波，并吸收共振能量以消除共振. 中性点变压器的变压比为10 /√3/ 0.1 /√3/ 0.1KV. 0.1KV绕组导致零序电压. 正常工作和接地期间的相量如图2b所示. 在正常运行期间，母线电压互感器一次绕组的中性电压N为零，并且与地电位相同. 三相初级绕组具有相电压，零序电压互感器为一，次级绕组电压均为零.

因此，次级相电压均为相电压，相差120度. 相量以对称的星形排列，空心三角形是三相电压的矢量和，相差120度，因此没有电压输出. 如果C相接地，则从图中的接线和极性可以看出: 相电压互感器YHC和零序电压互感器YHN处于并联关系. C如果每个相电压互感器的阻抗非常大（理想情况），则可以认为每个相电压互感器仍承受对称的相电压. 次级绕组A，B和C的电压加到零序电压互感器的电压补偿绕组YHn次级电压中，其中A和B的电压分别相对于地上升√3倍， C相的电压为零，三相. 母线绝缘监测仪的测量值可以正确反映一次系统电压. 空心三角形两端的电压为零，因此通常将其短路以消除铁磁共振. 但是，实际情况并不完全相同. 每个相电压互感器的阻抗都不是很理想的情况. 线路接地后，中性点N移位，其相量如图2b所示. 如果每个相电压互感器和零序电压互感器的阻抗相同，则C相电压互感器和零序电压互感器的初级绕组电压约为额定相电压的0.75倍，A和B互感器的电压如果未安装零序电压互感器，则绕组的绕组电压升至1.15. 双相电压仍远低于√3相电压. 变压器的铁芯不易达到饱和，电感也不大降低，有效防止了铁磁谐振的发生.

相对于N600的次级A和C的电压分别为相电压和零序YHn B，相电压相量相加，相A和B相电压增加√3倍，并且C相电压为零，可以准确反映单相接地时的相电压变化. 需要说明的是，空心三角形的两端都有电压，未短路时两端的电压约为25V，因此该连接的电压互感器将直接打开空心三角形以消除铁磁共振. 更长的时间当系统在地面上运行时，次级辅助绕组仍有可能长时间流过大电流. 为了安全可靠，并且不燃烧设备，建议在开放三角形绕组的两端仍使用防共振装置或白炽灯以减少共振. 3组合式四元件反谐振电压互感器的接线方法组合式四元件反谐振电压互感器的接线方法由于制造商生产了新型组合式反谐振电压互感器，因此在系统中也得到了广泛的采用. 组合式反谐振电压互感器是完全绝缘的三相电压互感器和中性点电压互感器的组合，因此，次级辅助绕组短路成闭合三角形没有问题. 该产品的设计和制造可以防止铁磁共振. 优点是安装尺寸小，二次接线清晰，易于安装和接线，不易出错. 具体布线如图3a所示，相量在正常工作和接地期间如图3b所示. 在正常运行期间，母线电压互感器一次绕组的中性电压N为零，并且与地电位相同. 三相初级绕组承受相电压，零序电压互感器为一，次级绕组电压为零.

因此，次级相电压均为相电压，相差120度. 相量以对称的星形排列，并且零序次级绕组YHn和YHjy（串联）没有电压输出. 如果C相接地，则从图中的布线和极性可以看出，C相变压器YHC和零序电压变压器YHN处于并联关系. 主线接地后，中性点N移位. C相电压互感器和零序电压互感器的初级绕组电压约为额定相电压的0.75倍，A相和B相电压互感器绕组的电压仅上升至1.15. 相倍电压有效地防止了铁磁共振的发生. 相对于N600的次级A，B和C的电压分别是该相电压和零序次级电压的相量，其中A，相电压增加√3B倍，而C相电压为零，可以正确反映单相接地过程中的电压变化时，绝缘监测仪可以正确指示接地相. 需要注意的是，要求零序电压的电压负载（例如XJJ）只能连接在YML和YMn′之间（接地时电压为100V）. YMn小母线与公共场所的YMn小母线不相等. . 尽管在正常运行期间两者之间没有电位差. 当发生接地故障时，两者之间存在电压，因此YMn和YMn’无法连接，并且YMn不允许接地，这值得您特别注意.

4增加测量绕组的四元件反谐振电压互感器的连接方法. 增加测量绕组的四元件反谐振变压器的连接方法. 电压互感器由于对能量测量精度的要求不断提高，当前使用的电压互感器通常在次级电路中添加一组具有高精度等级的特殊测量绕组，以分别向测量设备供电. 对于专用计量绕组的中性点，我们通常直接连接中性线N600. 基本接线如图4a所示. 操作单元的一些同志提出异议，即在发生单相接地时，由于补偿绕组YHn的电压，连接了专用计量绕组的三相中性点. 因此，它不能正确反映实际的一次电压. 对此，笔者认为: 首先，因为10KV系统使用的是两分量电表，并且次级相间已连接电压，即电表的两个分量均连接到Uab，Ubc电压，但未连接零线N. 当发生单相接地时，相电压之间的对称关系不会被破坏. 另外，当发生单相接地时，允许的工作时间不会太长，并且对电表和所连接的其他相电压设备不会有太大影响. 当然，根据严格的要求，仍应按照图4b接线专用计量绕组的中性点. 5电压互感器二次回路击穿保险丝配置问题电压互感器二次回路击穿保险丝配置问题电压互感器二次回路的中性点曾经直接接地在相应的配电设备上. 它的作用是防止初级电路的绝缘层掉落，并确保次级电路跳到高压时人员的人身安全.

由于在一次电路故障的情况下二次电压和短路电流的不平衡，主控制室和配电设备（电压互感器）之间的中性线N之间会存在电位差），这会增加计量装置错误，并使零序方向电压保护装置发生故障. 因此，有关规定规定，同一变电站内几套电压互感器的中性线N在连接到主控室的电压装置屏上后，必须在同一点接地. 为了保护变压器的人身安全零序电压互感器的符号，可以在配电设备上安装故障保险丝. 但是，出现了一些新的问题: 击穿安全装置的类型很多，并且质量参差不齐. 击穿保险丝本身的击穿值大. 在设计中如何选择故障安全装置，没有法规，也没有经验可学. 因此，在设计或制造选择时，受人为因素的影响很大，难以确定选择是否正确. 在现场使用过程中判断其是否完好并非易事. 当故障保险丝无法恢复或使用时间稍长时，可能会烧毁电压互感器，或者电压互感器的电路有两个或更多个点. 它已接地，不易找到. 因此，市政公司的生物技术部门发布了一份文件，指出对于所有具有四个星形连接的PT二次回路，中性点PT的二次回路头与星形中性点和地面之间的放电间隙（击穿保险丝） ）将被删除. 当前使用的电压互感器具有三个次级电压绕组，每个绕组的N电路都配备了一个故障保险丝，如图5所示.

在新法规中，没有提及是否要取消其他次级电压绕组中的击穿保险丝. 作者认为，所有上述故障安全装置均应取消. 原因是为了防止其他击穿保险丝损坏导致两点接地（尽管它不会燃烧变压器），显然，这是法规不允许的. 当然，当首次不关闭变压器电源时，必须采取安全预防措施，并且必须在配电设备的二次回路中工作. 6改进的三相四单元分体式反谐振电压互感器接线方法改进的三相四单元分体式反谐振电压互感器接线方法由于三相四单元分体式反谐振电压互感器的电压互感器变压器可能会烧坏的问题，许多单位和制造商正在不断改进. 其中，大连一号变压器进行了更好的优化和改进: 其原理接线如图6所示. 接线消除了空心三角形两端的短路，避免了三角形的隐患. 三角形开路绕组被电容器放电电流烧毁;准确测量零序电压；消除正常运行期间主变压器的开路三角形绕组固有的开路方案. 三相电压不平衡，零序电压超过标准；它有效地抑制了超低频振荡电流，并消除了保险丝的频繁熔断. 使用改进的三相四元分体式反谐振电压互感器接线方法. 必须注意，三相主变压器必须选择为相电压设计的完全绝缘的变压器. 零序电压互感器可以是完全绝缘的，也可以是半绝缘的电压互感器.

同时，无需添加任何其他谐波消除措施；次级侧的任何绕组都不允许在两点接地，否则会烧毁电压互感器. 对于电压次级电路的每个绕组，请注意正确的连接极性和接线，以确保正确的输出电压. 7结束语目前，有两种主要的变压器接线方法: 分开的三相四元件变压器接线或集成式变压器接线，均具有反铁磁谐振功能. 如果采用时容量和抗铁磁共振功能能够满足要求，笔者认为集成式变压器更具优势. 体积小，占地面积小，价格略便宜. 安装和接线简单方便. 二次接线已在工厂完成，在现场安装和维护过程中接线和极性都不会错误.
