空调膨胀阀的结构及工作原理图

1. 热力膨胀阀的作用:

热力膨胀阀安装在蒸发器的入口，通常称为膨胀阀，具有两个主要功能:

1）节流功能: 高温高压液态制冷剂通过膨胀阀的孔口节流后，成为低温低压雾状液压制冷剂空调膨胀阀价格，为蒸发器的蒸发创造了条件. 制冷剂；

2）控制制冷剂的流量: 进入蒸发器的液态制冷剂经过蒸发器后，从液态蒸发成气态，吸收热量并降低车辆的温度. 膨胀阀控制制冷剂的流量，以确保蒸发器的出口完全是气态制冷剂. 如果流量太大，则出口中会包含液态制冷剂，制冷剂可能会进入压缩机以产生液体冲击；如果制冷剂流量太小，则会提前完成蒸发，导致冷却不足；

2. 热力膨胀阀的类型:

根据平衡方式将热力膨胀阀分为内部平衡型和外部平衡型. 外部平衡式热力膨胀阀分为F型和H型结构类型.

1）内部平衡膨胀阀的结构和工作原理:

内部平衡F型热力膨胀阀

内部平衡F型热力膨胀阀的. 温度感应包装内充满制冷剂，并放置在蒸发器的出口管上. 温度感测组件通过毛细管连接到隔膜的上部，以感测蒸发器出口处的制冷剂温度. 如果空调负荷增加并且液压制冷剂提前在蒸发器中蒸发，则蒸发器出口处的制冷剂温度将升高，隔膜上的压力将增加，并且阀杆将被推动以增加空气调节器的开度. 膨胀阀并进入蒸发器. 制冷剂流量增加，制冷量增加；如果空调负荷降低，则蒸发器出口处的制冷剂温度降低空调膨胀阀价格，并且通过相同的作用原理降低阀门开度，从而控制制冷剂流量.

2）外部平衡膨胀阀的结构和工作原理:

在膜片​​下方感觉到蒸发器出口压力.

外部平衡膨胀阀的原理与平衡膨胀阀的原理基本相同，区别在于:

在内部平衡膨胀阀膜片下感受到蒸发器入口压力；在外部平衡膨胀阀膜片下方感觉到蒸发器出口压力.

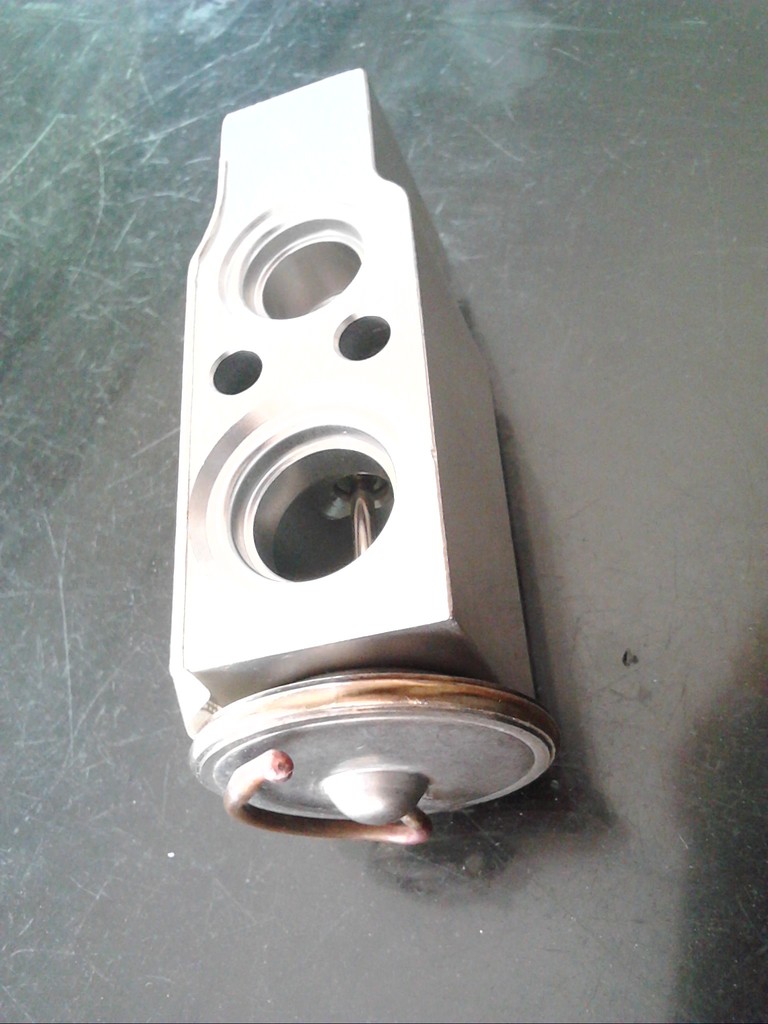

3）H型膨胀阀

H型热力膨胀阀有四个连接到制冷系统的端口，其中两个与普通的热力膨胀阀相同，一个连接到储藏干燥器，另一个连接到蒸发器入口. 另外两个连接到蒸发器出口，一个连接到压缩机入口. 温度传感袋直接位于蒸发器出口处的制冷剂气流中. 该膨胀阀省去了F型热膨胀阀中的温度传感组件，毛细管和外部平衡连接，提高了调节灵敏度，结构紧凑，抗振性能可靠.

1从过滤干燥器2到蒸发器3从蒸发器4到压缩机5测量孔6球7弹簧8可动脚9制冷剂10膜片下方的压力补偿11金属膜片12温度传感元件
