汽车冰箱PTC加热器.doc

汽车冰箱PTC加热器 文件编号 技术完善实施日期 1/8汽车冰箱PTC 加热器 更改状态 更改单编号设置数量 更改人 备注 编制 审核 批准 文件编号 技术完善实施日期 2/8汽车冰箱PTC 加热器 范围本标准要求了汽车空调用风扇型PTC 辅助加热器的规定、试验方式、检验规则 标志、包装、运输、储存等。 本标准适用于汽车用风扇型PTC 辅助加热器(以下简称PTC 加热器)。 引用标准 GB4706.1 家用和类似功能电器的安全 第一部分:通用规定 GB4706.32 家用和类似功能电器的安全 热泵、空调器和除湿机的特殊要求 GB/T2421 电工电子产品环境实验 第一部分:总则 GB/T2423.1 电工电子产品环境实验规程 试验A:低温 GB/T2423.2 电工电子产品环境实验规程 试验B:高温 GB/T2423.4 电工电子产品环境实验规程 试验Db:交变湿热试验方法 GB/T2423.8 电工电子产品环境实验规程 试验Ed:自由跌落 GB/T2423.10 电工电子产品环境实验规程 试验Fc:振动(正玄) GB/T2423.17 电工电子产品环境实验规程 试验Ka:盐雾试验方法 GB/T2423.22 电工电子产品环境实验规程 试验N:温度差异试验方法 GB/T2423.29 电工电子产品环境实验规程 试验U: 引出端及整体加装强度 GB/T7153 直热式阶跃型温度系数热敏电阻器总规范 GB/T5593 本标准要求了电子元件结构陶瓷材料的规定、试验方式、检验规 则、标志、包装、运输、贮存等。

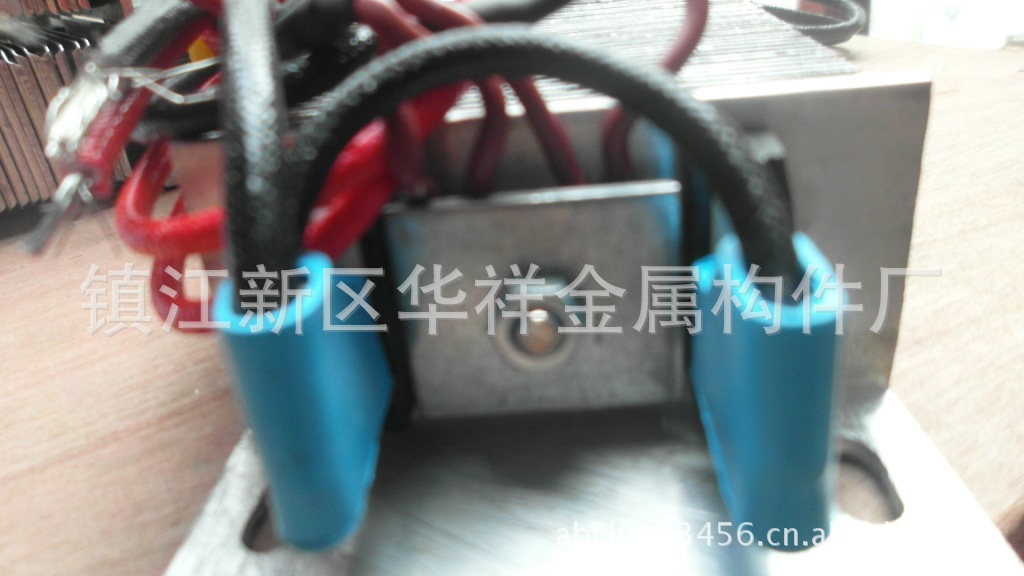

本标准适用于装置部件、电子管、电阻基体、半 导体及集成电路等用的各类陶瓷材料。 Q/PbAJ6795 本标准要求空调产品包装通用科技条件 技术规定产品的定义 PTC 加热器是主体由一片或多片采用并联结构的PTC(热敏电阻陶瓷片)及 部件组合组成，采用电机使空气流动加热的加热器。 3.1 机械检查 PTC加热器为640W?10%，应按R=Rmin 3.3稳态功率稳态电流 额定的扰动功率、稳态电流要满足(技术规格书)规定的条件。 3.4 干炸温度 在通电不通风环境下，PTC 加热器表面干烧温度,180?。 3.5 冷态绝缘电压 PTC 加热器金属散热件表面与塑架框外表之间冷态绝缘电阻要不小于50MΩ 3.6耐电压试验 试验过程中汽车空调ptc，不应有闪络、冒烟或击穿发生。试验后，产品电性能应满足要 3.7端子拉力 试验后，端子不开裂、不破裂，电性能要满足要求。

3.8 自由跌落试验 试验后，产品外形、电性能、机械性能要满足规定。 3.9 振动试验 通过谐振频率试验，检查样品必须仍然牢固，外观无异样、无松动的表层 干炸温度。

4.5 冷态绝缘电压 兆欧表一端与塑壳体夹接，另一端点接散热结构件表面，以120r/min 的速率 转动手轮，读取读数。 4.6 耐电压试验 通过调压旋钮的调整转动，升压到DC12V 通电1.35min 的增压速度递增到18V，通电共5min。 4.7 端子拉力 用拉力机测试，横向拉力40N，保持5S;纵向拉力60N，保持5S。 4.8 自由跌 落试验 文件编号 技术完善实施日期 5/8汽车冰箱PTC 加热器 将样品包装好，距离地表60CM 的空中，自由落体撞击地面。30S 一次，持续5 分钟。 4.9 振动试验 振动频率范围为10,55Hz，振幅0.35mm，振动固定加速度5m/s。振动分上下、左右、前后三个方向，每个方向各振动2h，将PTC 加热器模拟实际装车状态 固定在振动试验台上在不工作状况下进行实验。 4.10 耐温度性能 4.10.1 耐高温性能 PTC 加热器在-40?环境温度下贮存8h。 4.10.2 耐低温性能 PTC 加热器在+85?环境温度下贮存8h。 4.11 高低温冲击 在-40,85?的温度箱中，温度差异时间推算在内，温度差异按图示1，工作10 个循环。

+85? ,40? 2h2h2h 4.12湿热试验 在温度T(70?,T,85?)、湿度约90,的环境中放置48h(包括加温时间); 3.13 盐雾性能按GB/T2423.17 中实验Ka 的相应试验方式的要求进行，将风机放入规定试验 装置中，满足实验要求的时间后，取出通过1~2h 的恢复。 4.14 可靠性耐久性试验 a)常温常湿，无风条件下，连续工作100?2h; 常温常湿，风速5.5M/s下，连续工作1000?24h; 文件编号 技术完善实施日期 6/8汽车冰箱PTC 加热器 +5 c)通电1min，断电1min 为一次循环，持续10000 次循环，检查额定输入功 率值符合范-10 4.15包装检验 视检。 检验规则5.1 检验分类 PTC 加热器的检测分为批量生产过程抽检和型式试验两类。 5.2 批量生产过程抽检 5.2.1 对于各类达到制造级的，在样件被认可前需要借助抽检测试(按 一定周期大幅进行，详情可参看表 1)。为正确反映产品的性能，测试样件必须是 随机抽取的。允许同一产品参与不妨碍考核工程的多项试验。 序号试验工程 技术规定 型式试验(或抽检) 表面3.1 涂饰、光泽、花纹3.1 3.1抽检 文件编号 技术完善实施日期 7/8汽车冰箱PTC 加热器 冲击功率启动电压 自由跌落实验10 3.8 振动试验11 3.9 12耐低温性 3.10.1 13耐高温 3.10.2 高低温冲击14 3.11 湿热试验15 3.12 盐雾试验16 3.13 可靠性耐久性17 3.14 包装检验18 3.15 5.2.2型式试验 型式试验在以下状况下进行: 停产一年以上又再次生产。

型式实验样品在制造合格产品中抽取。 标志、包装、运输和储存6.1 标志 每台PTC 加热器应有明显的产品标识，其内容包含:厂名或商标、产品名称和 型号、制造日期或出厂编号、产品标准代号、主要科技参数等。 6.2 包装 6.2.1 每台PTC 加热器装入铁罐(或泡沫)再放入瓦楞纸箱，包装纸盒应用胶带纸封 牢，且有隔热措施，PTC 加热器在箱内不得窜动。 6.2.2 文件编号 技术完善实施日期 8/8汽车冰箱PTC 加热器 随同产品放在包装箱内的技术文件有产品合格证。 6.2.3 包装箱上的包装贮运图示标示应依照GB191 规定，标明产品名称和规格、厂名 厂址、收发货单位和地址、发货日期、净重毛重等。 6.3 运输 产品在搬运和运输时要轻拿轻放，不得抛甩跟重压，防止遭到猛烈冲撞，并注 意防潮。 6.4 储存 产品要存放在烘干通风的室无腐蚀性气体，且不能与生物药品酸碱物 质储存在一起。 特殊要求凡供应本公司产品、本公司接收本完善涉及产品或本公司向用户方供应相应产 品均须对应本标准进行检测，即填写附录表格1《汽车冰箱PTC 加热器检查表》， 完全依照后方能供货或接收 支持性文件表格附录表格1 《汽车空调PTC 加热器检查表》 欢迎您阅读该资料，希望该资料可帮您的学习跟生活带给帮助，如果您还认识更多 的相关常识，也欢迎您分享出去，让我们大家可一同进步、共同成长。 欢迎使用“汽车冰箱PTC加热器”使用，该文档doc 格式，如你们有其他问题或 者新的看法，欢迎各位互相交流、互相进步。
