作为Intel7系列芯片组的主力机型，Z77在万众期盼中逐渐上市了。而很多主板厂商也使出浑身解数，推出更有新意或更具特色的产品来吸引玩家。但玩家究竟需不需要升级自己的6系列到7系列呢？这个难题想必是你们更关心的。所以，本人现在来介绍下技嘉入门级的Z77-DS3H主板，希望能给XD们一些购买上的借鉴或鼓励。

评论

技嘉GA-Z77-DS3H的包装依然黑色为主，不过3DBIOS图标充斥着各个版面。这只是X79以来最具特色的技术之一，因此Z77也采用这个图形化BIOS为产品添加卖点。支持22nmCPU/PCI-E3.0/mSATA/，这只是Z77主板的市场标配了。双BIOS/超耐久4/易倍速等科技也一应俱全，4年免费质保作为技嘉标志性服务，防潮纤维电路板则是继两倍铜之后，技嘉又一个与PCB相关的技术革新。

评论

技嘉GA-Z77-DS3H的附件并不多，包括硬件/驱动光盘、LOGO贴纸、SATA线*2、多语言安装指南、使用手册、主板I/O挡板。

评论

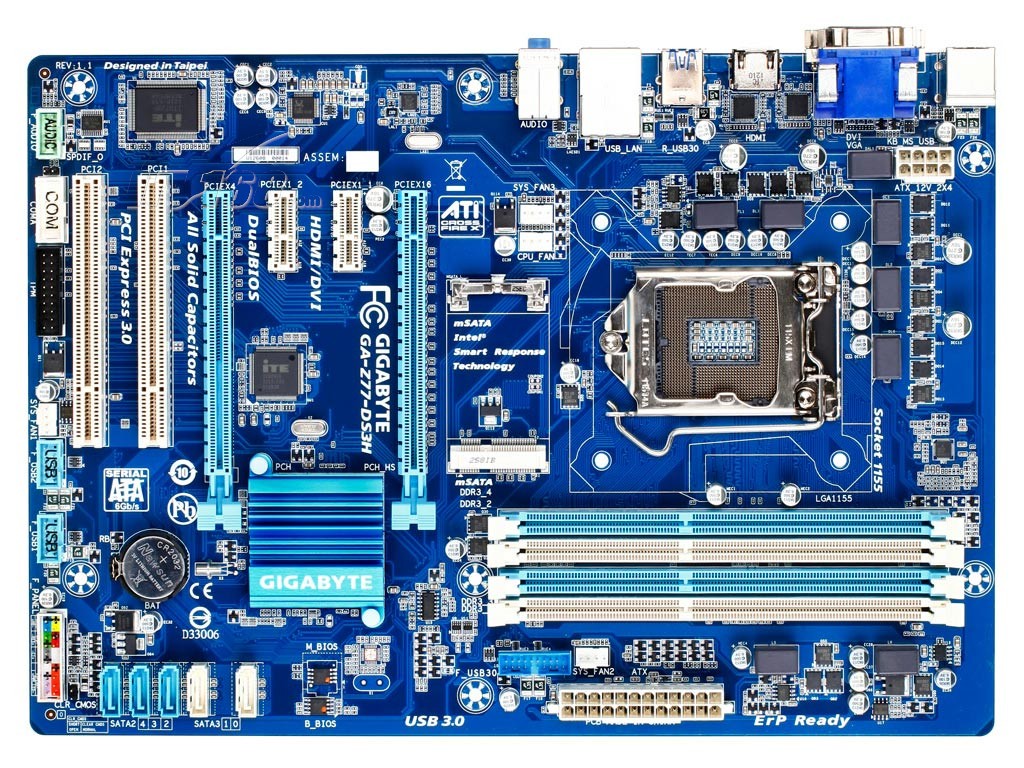

技嘉GA-Z77-DS3H主板配备全固态电感设计，并延续技嘉惯有的白蓝搭配。mSATA插槽在Z68时代技嘉就早已使用过z77 ds3h，而今也将之再现到Z77上。4PIN的CPU供电也说明其入门级别的身份，24PIN供电上方有红色板载的USB3.0接口，可转接面板位的USB3.0接口。内存为两相供电，用料与CPU的5相供电同样。4条内存接口，支持双通道DDR31600/1333/1066，最大容量32GB。

评论

从背部PCB的焊点可以看出PCI-E插槽只有靠近CPU的支持16X，而远端的只支持4X，但都支持PCI-E3.0标准。2个pci-expressx1插槽，2个pci插槽，对其外接设备的扩展性照顾的非常全面。但这么设计也将Z77标准的3个PCI-E插槽化为乌有，但做为入门级机型，也是可圈可点的设计了。

评论

技嘉GA-Z77-DS3H主板的I/O接口包括2个usb3.0接口（蓝）和4个usb2.0接口（黑），PS/2接口，提供了VGA接口/DVI接口/HDMI接口的显示输出，RJ45LAN接口，3个音频接口。评论

技嘉GA-Z77-DS3H主板的PCB为4层，在入门级的产品中也算标准，但得益于技嘉在PCB领域的研制和变革，电气性能较比其他会更为出色。

评论

技嘉GA-Z77-DS3H主板的PCH散热栅为全铝材质，采用一体切割而成的不规则散热翼，并由两枚PUSHPIN塑料扣(压力弹簧)来加固与芯片核心的接触。

评论

技嘉GA-Z77-DS3H主板的供电设计是3+1+1相设计，负责核心+集成北桥+显示核心供电。每相1上桥2下桥三个mosfet+全封闭电感，但并没有MOS散热栅。CPU插槽来自LOTES，但后面的元器件并没有满焊。

评论

技嘉GA-Z77-DS3H主板提供的msata插槽，可通过srt技术为传统HDD（机械盘）加速。Z77的PCH芯片，是原生USB3.0及PCI-E3.0的技术的来源。

评论

iTEIT8728F的I/O控制芯片，对软件进行即时检测控制。RealtekALC887音频控制器，支持7.1声道声。还有一枚iTEIT8892EPCI-E转PCI桥接芯片。

评论

技嘉惯有的双BIOS设计，此次拥有图形化界面的3Dbios也有玩家非常关注和喜爱的。板载两颗ASMediaASM1442电平转换芯片，是分别为HDMI和DVI提供直连的通道。

评论

供电的PWM芯片是intersilISL95836（VR12规范3+2相），Atheros的AR8151千兆网线芯片(笔记本硬盘上很常见)。

评论

基于技嘉独家的双UEFIBIOS技术架构，3DBIOS一经问世就给玩家增添惊喜z77 ds3h，其更具直观的图形演示+调校是迄今为止最简易的设置方法。

评论

3D模式图标的直观+鼠标调校，可让消费者简单选择它们想调校的主板不同部位。而且可以180°旋转主板图像，并对I/O、CPU+内存、SATA、BIOS（主副）、PCI-E五大选区进行简单快捷的设置。

评论

3D模式图标的下部，有进阶方式-硬盘启动顺序-界面语言设置-风扇设定-系统时间显示-载入默认优化设置-离开重启。为通常用户增添全面的便捷设置体验。

评论

进阶方式界面也为玩家提供了更全面和的设置选项，并可透过鼠标及按键来进行设置。且可以在此模式下找到技嘉独有的科技应用，例如Q-Flash。

评论

（点击可放大）

评论

通过设定后，我将2600K超频到4G。电压在1.22V（自动），环境温度22.5℃，裸奔测试。满载测试20分钟后，我们受到CPU温度的平均值和裸露的MOS温度（测温）。

CPU表面：45℃

核心1：47℃

核心2：53℃

核心3：55℃

核心4：52℃

2相MOS：49℃

3相MOS：59℃

温度控制的不错，特别是裸露的MOS散热表现令众多玩家可以安心了。不过鉴于4PIN的CPU供电，也不要超的太高了，毕竟是入门级的。小超怡情，大超伤U啊！

评论

技嘉GA-Z77-DS3H主板虽然也有好，不过因为还要额外硬件能够实现，所以我没有给你们演示，还请各位看下官方的应用介绍吧！

评论

USB3.0及PCIExpressGen3.0支持–技嘉7系列显卡充分借助Intel新系统上最新的存储连接与扩展技术。除了原生支持USB3.0之外，第3代Intel?Core?处理器平台(包含Intel?Z77芯片组)支持最新的PCIExpressgen.3.0扩充埠。让玩家可以充分发挥下一代高带宽的独立型显示适配器的优异效能。

***PCIeGen.3取决于CPU的支持及显示适配器的兼容性。

评论

技嘉7系列显卡内建mSATA插槽，可以让DIY族群享受如Intel?SmartResponse这一类以固态硬盘架构为基础的先进科技。直接在主板上加装经济实惠的小功率mSATA固态硬盘可以提高计算机的性能与强化计算机整体的反应速率，提供更快速开机及更短的开启时间。

如也有其他必须知道的，请XD去官方查询产品介绍：

最新消息：

对于华硕显卡的超频爱好者来说，更新了UEFI图形化BIOS界面的最新7系列技嘉显卡可能也有些许不熟悉。于是最近，技嘉更新了一款“GIGABYTETweakLauncher”超频软件，具有十分细腻的界面而强悍的超频功能，可以在WIN7系统下运行，可直接调节显存、倍频、内存时序、电压等

PS:最后感谢太平洋，感谢技嘉，让本人在第一时间享受了Z77主板的感受。
