液晶彩电背光驱动板的代换 常见液晶屏屏体故障判断方法

在代换背光驱动板（含电源背光二合一板上的背光驱动电路部分）时，主要考虑以下两点：

一是代换板的背光灯接口数量与原板相同，这样是便于连接屏内全部背光源；

二是背光驱动输出电压与电流应与原板接近，这是便于正常驱动背光源。第一点比较容易判断，如有条件的话，应尽可能选用背光灯接口形状一致的板，这样可免去焊线操作（若要焊线，应保证焊点圆滑，且在焊接处做好绝缘措施，以防打火）；

对于第二点的判断，下面分别针对不同的背光源进行介绍：

1. 采用冷阴极灯管的背光驱动板

这类背光驱动板的输出电压与电流可通过其配接的液晶屏大小来判断。由于液晶屏越大，其灯管就越长，启动电压（一般为1200V～1600V）与维持电压就越高，工作电流（单根冷阴极灯管的正常工作电流为6mA～10mA）也就越大，因此要求所配接的背光驱动板输出的电压与电流也越大（即输出功率越大）电视led背光坏了应急。若用小功率板配大屏，则会导致灯管不亮或亮度不够，并易导致驱动板过载损坏；若用大功率板配小屏，则会导致灯管过压损坏。

创维32l05hr屏幕尺寸 32英寸，屏幕比例 16:9，分辨率 1366*768，液晶面板 ips硬屏，背光灯类型 ccfl冷阴极萤光灯管，上市时间 2009年。车内配有10.2英寸中控屏与10.25英寸液晶仪表盘，可以通过车机端和lynk&coapp，与智能手机形成三屏互动。液晶拼接屏的性能特色：中信显视超窄边液晶拼接单元采用三星原装工业级did液晶屏， 采用最先进的密集型lcd光源背光系统，背光色彩还原度好， 图像逼真，点状超密集分布，背光亮度均匀。

另外，该类背光驱动板输出功率也可通过高压变压器的体积大小来大致判断。一般来说，输出功率越大，高压变压器的体积也就越大。

2.采用LED的背光驱动板

遵义）如图甲所示，灯泡l标有“6v 3w”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6a，电压表量程为0～15v，变阻器r的最大阻值为100Ω．只闭合开关s、s1，移动 滑片p的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片p在a点时，电压表示数为10v，电流表示数为ia。其工作原理如图4所示，含有igbt过流信息的vce不直接发送到exb841的集电极电压监视脚6，而是经快速恢复二极管vd1，通过比较器ic1输出接到exb841的脚6，从而消除正向压降随电流不同而异的情况，采用阈值比较器，提高电流检测的准确性。显然它的测试电路应该如图18-2-4(b)所示，输入端所加的逻辑电平是保证输出端能够获得低电平，只不过灌电流是通过接向电源的一只电位器而获得的，调节的电位器可改变灌电流的大小，输出低电平的电压值也将随之变化。

若板上无标注，则需根据LED灯串的组数及每串LED的数量来估计。

液晶显示器配：各种型号液晶显示器驱动板（支持19寸及19寸以下的液晶屏，支持单、双6位ttl液晶屏，单、双8位ttl屏，单、双6位lvds屏，单、双8位lvds屏，支持tmds、rsds、tcon屏）、液晶显示器高压条（一灯、两灯、四灯、六灯）、各种尺寸液晶屏灯管、屏线、屏线转接板、液晶显示器用电源适配器、液晶显示器外壳、偏光膜等。黑屏无显示故障维修 182 7.4.5 三星液晶显示器开机白屏故障维修 182 第8章 驱动控制电路与液晶面板故障检修实训 183 8.1 驱动控制电路的组成及工作原理 183 8.1.1 驱动控制电路的组成结构 183 8.1.2 驱动控制电路的工作原理 187 8.2 液晶面板的组成及工作原理 188 8.2.1 液晶面板的组成结构 188 8.2.2 液晶面板的工作原理 190 8.3 驱动控制电路与液晶面板故障检修 191 8.3.1 驱动控制电路故障分析 191 8.3.2 液晶面板故障分析 192 8.3.3 开机白屏故障维修方法 193 8.3.4 花屏故障维修方法 194 8.3.5 背光灯更换实践 195 8.4 驱动控制电路和液晶面板维修案例 198 8.4.1 戴尔s2009wd液晶显示器无法开机故障维修 198 8.4.2 三星710n液晶显示器换通用驱动板后开机图像暗故障维修 199 8.4.3 lg 1780q液晶显示器开机无显示故障维修 199 8.4.4 戴尔液晶显示器能开机。我将采用倒叙的方法给大家讲解 液晶 电视的结构和原理，先讲屏的结构时候我们知道屏里是液晶分子，要扭动液晶分子出现图像必须要用tft薄膜晶体屏管，要驱动屏管，就要逻辑板送来的行列信号，所以它类似于crt的视放板。

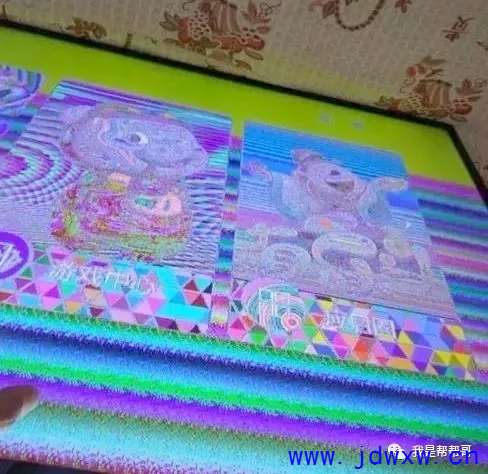

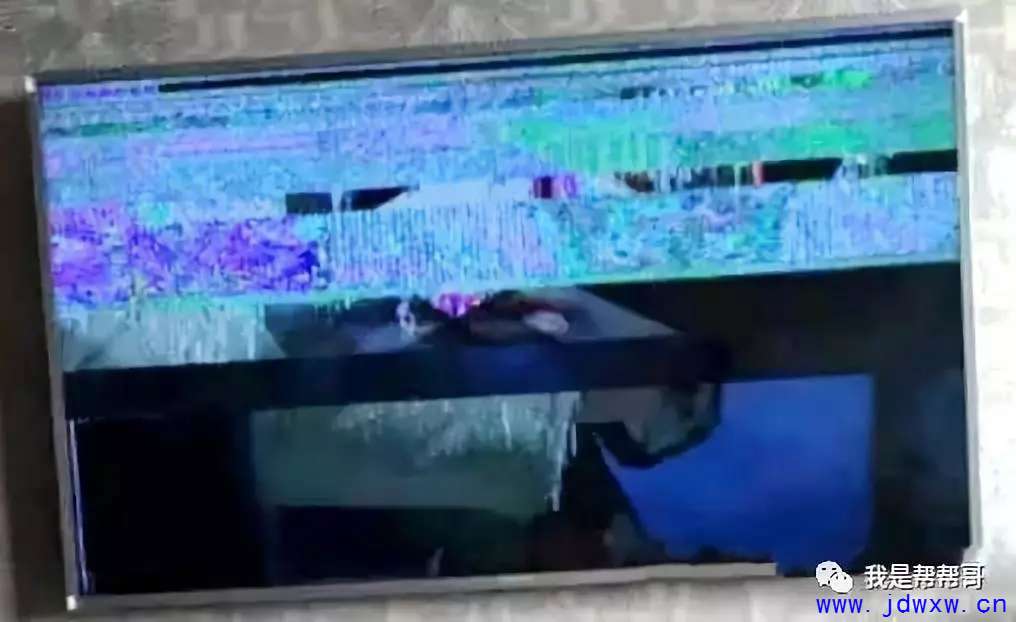

二：花屏：1：这种情况有三个原因：液晶屏坏驱动板上电路问题，还有屏线坏。开机显示logo画面后背光立即关闭,伴音正常,遥控开/关机及其他控制也正常,说明主板控制系统及主电源板工作均正常,问题只能是背光升压.屏自身或其控制部分出现故障引起保护所致.此时,断开背光保护电路r890后开机,机器可正常启动,无信号时蓝屏. 此时观察该机屏幕,发现中间部位有一道水平暗带,由此看来有两种可能:一是屏坏(灯管不良)．二是背光驱动电路故障.观察背光板,发现此机灯管点亮变压器有三个,且每个变压器有两组输出分别点亮两只灯管,由此怀疑是背光变压器坏引起保护.更换t806后故障排除.测试拆下。在检测主板供电正常的情况下，检查屏线没有发现异常，补焊屏线接口故障依旧，后对主芯片进行补焊，发现花屏现象消失。

解决方案：

1、进工厂看屏参是否准确；

2、按压大块、排阻，是否正常。

3、更换屏线。

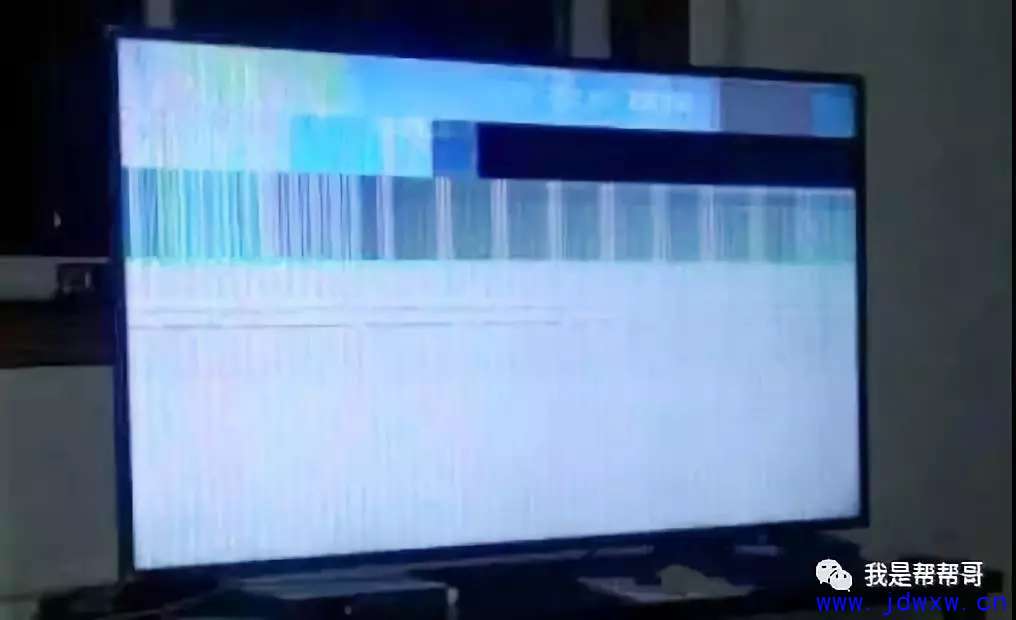

故障二：该故障一般为屏线坏屏线脏、逻辑板坏LG屏较多。

此故障一般为进液体腐蚀或逻辑板坏造成，遇到此故障需拆机检查是否进液体导致。（左侧密集竖线处可能腐蚀造成屏体断线，修复率低电视led背光坏了应急。）

解决方案：

1、更换屏线；

2、将逻辑板与屏之间软排线分别断开判断哪侧损坏。

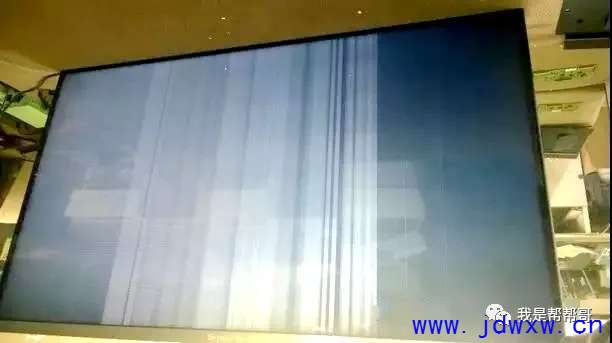

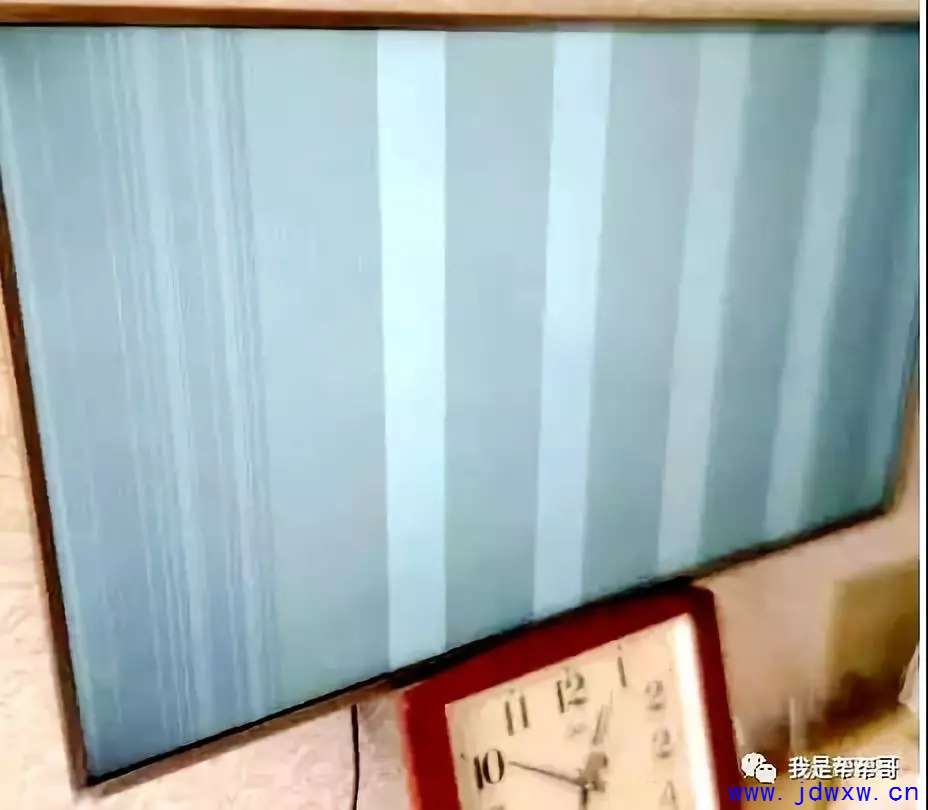

故障三：中间有白色竖带（早期开机画面）或竖线（后期开机画面），竖带还走竖线变颜色；

故障分析：

逻辑板坏，无VGH。正常电压为VGH:27V; VGL:-6V
