扒开产业真相：四款热销迷你移动电源充电宝拆解大比拼(2)

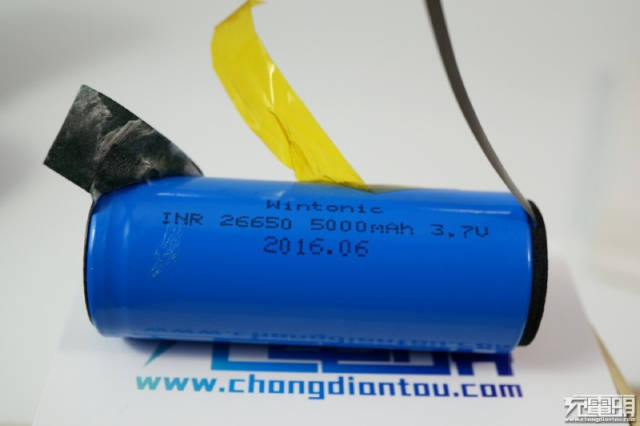

蓝色皮26650圆柱形锂电池， Wintonic生产，3.7V 5000mAh。

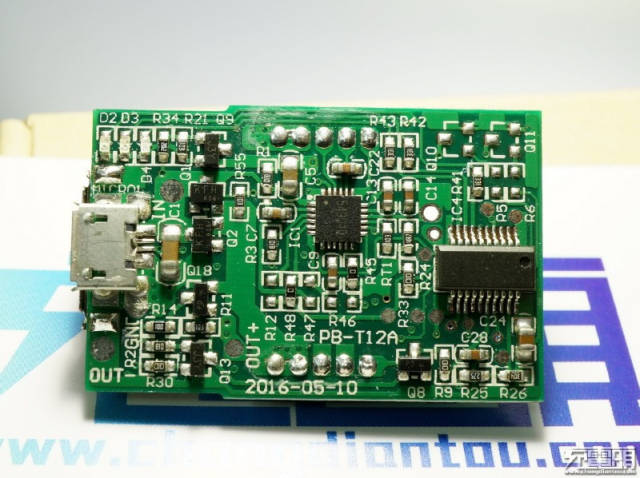

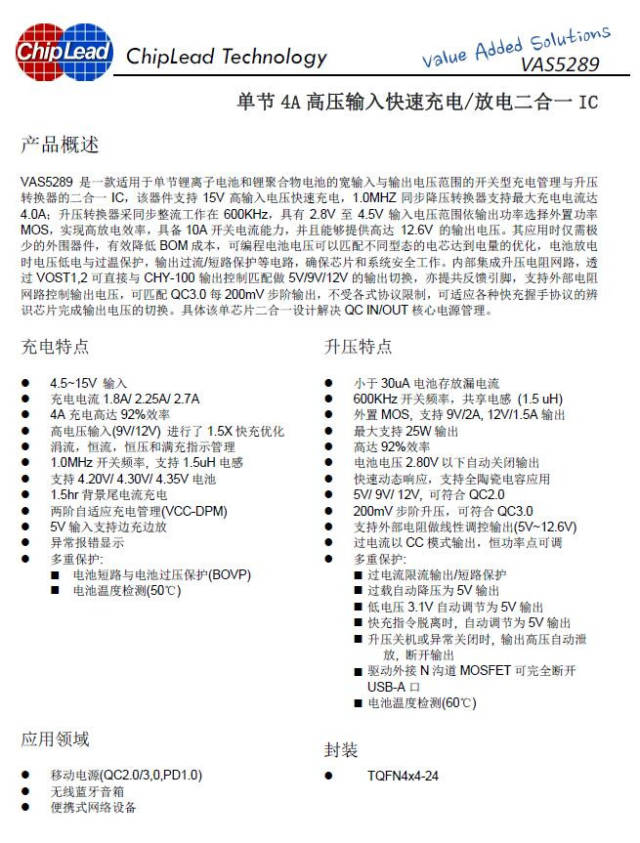

撕掉后面的黑色胶带，可以看到奇力的VAS5289双向快充充放电控制器。

上述电路的充放电操作过程说明，电池放电时，运放tl082和相关电路完成电池放电功能，但充电时，tl082，未参与工作，所以电池一旦充满规定电压时，若不断电源，电池处于涓流充电，即使不断开电源，电池也不会造成过充而损坏电池。另外胶体电池有一个最佳工作点，胶体电池单格充电终止电压极限在2.32 ~ 2.35Ｖ间，充放电接受能力、寿命，有助电解液深放电能力等能得到发挥，充电终止电压超过该值则胶体电池外壳容易发生鼓胀，甚至破裂。原因如下：.电池过度放电，温度过高，电池自我保护启动，电池记忆芯片有很大偏差就会导致：不充电惑几分钟就充好电。

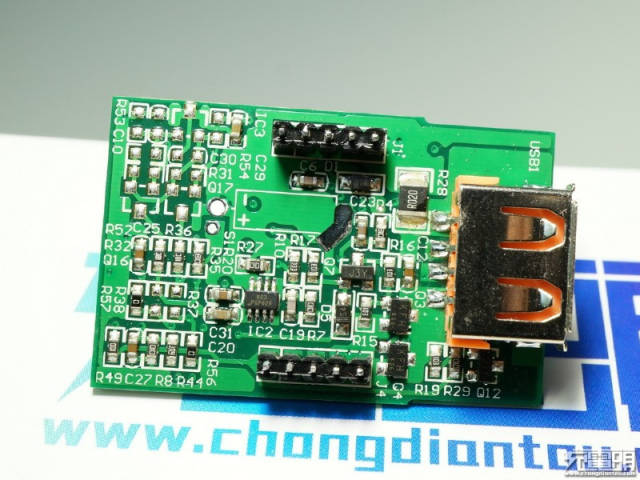

识别采用NT6008，兼容苹果全速。

4、卡格尔

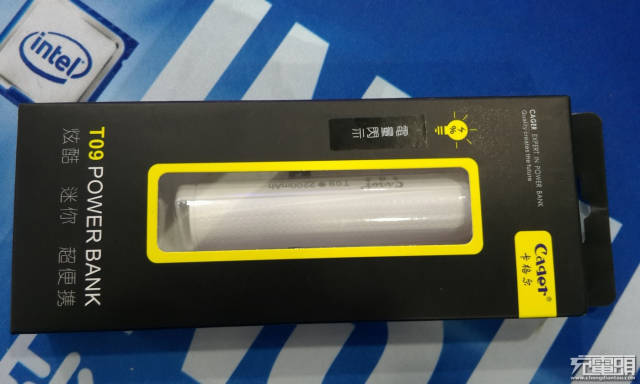

黑色外包装。

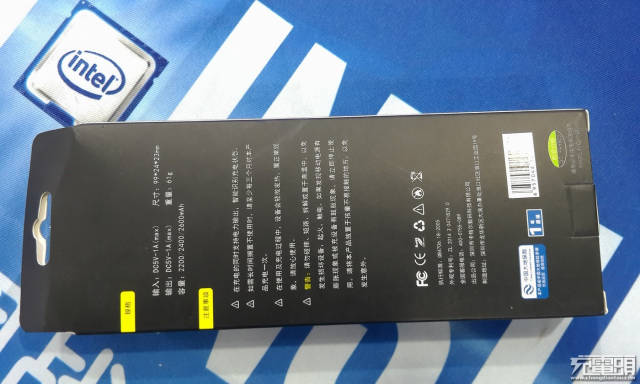

包装背面一些性能参数及注意事项等，外观还申请专利了有木有，厂家是深圳市卡格尔数码科技。

开箱之后所有物品：移动电源、说明书保修卡、数据线、还有一张活动卡。

参加活动可以延长质保期到15个月，默认是一年质保。

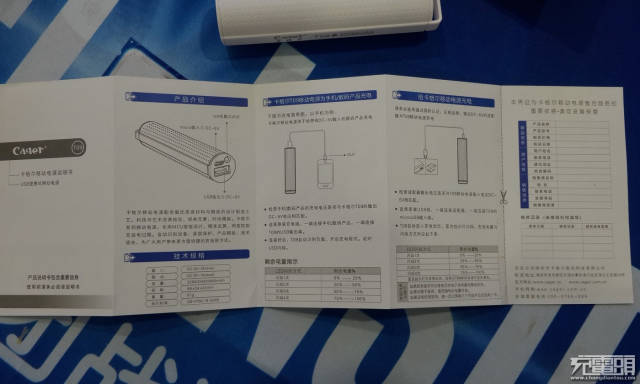

说明书，这个有电量指示的，淡蓝色的草帽LED，这种电量指示方式以前索尼的移动电源很喜欢用的，电量与LED闪烁方式，充电电量指示一样的，闪烁1次，0%~25%，闪烁2次，25%~50%，闪烁3次，50%~75%，闪烁4次，75%~100%。

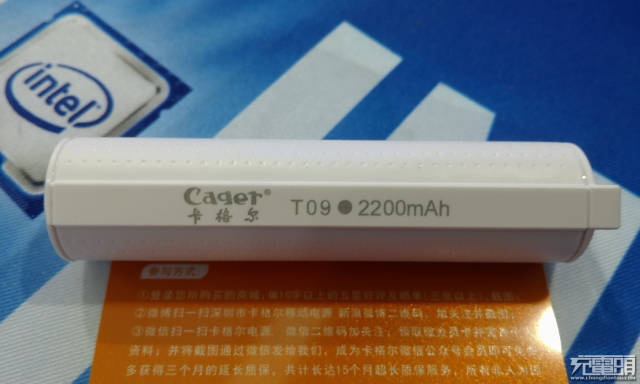

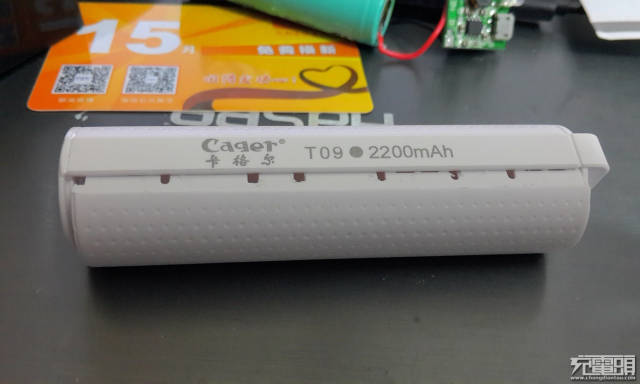

品牌型号卡格尔T09，容量2200mAh。

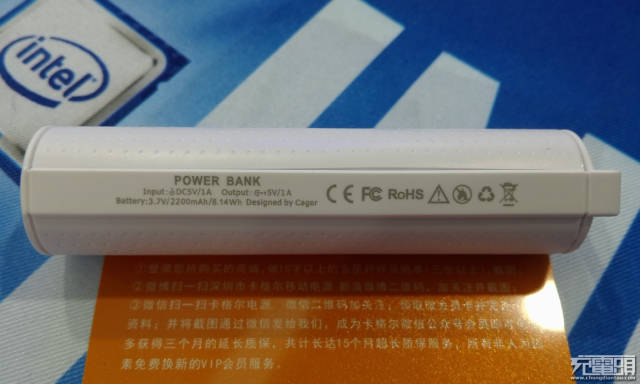

输入输出性能容量安全标识，标称2200mAh/8.14Wh。

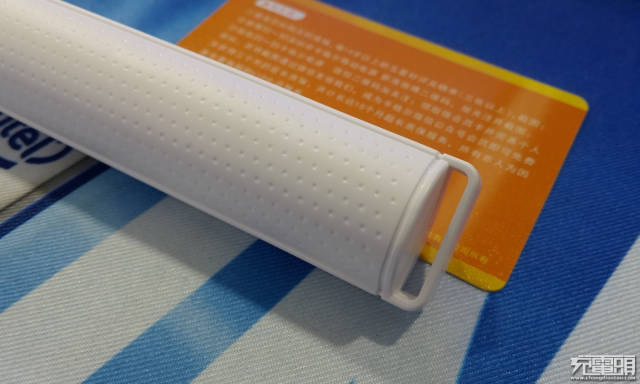

这外观确实很赞，一些细节设计的很好。

头部输入输出，带草帽LED淡蓝色的，一开始还以为是LED手电。

已经拆开，外壳是上下分体式的。

电芯是长江的2200mAh。

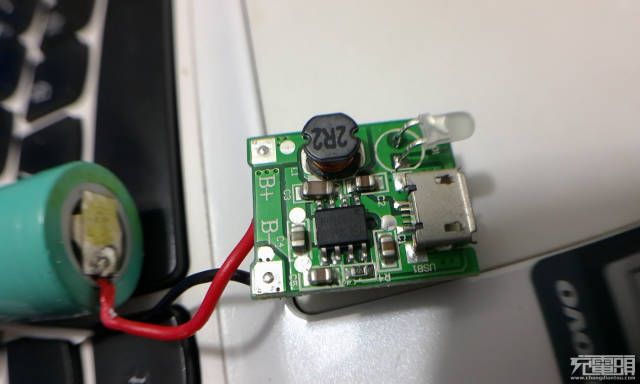

典型的电路。

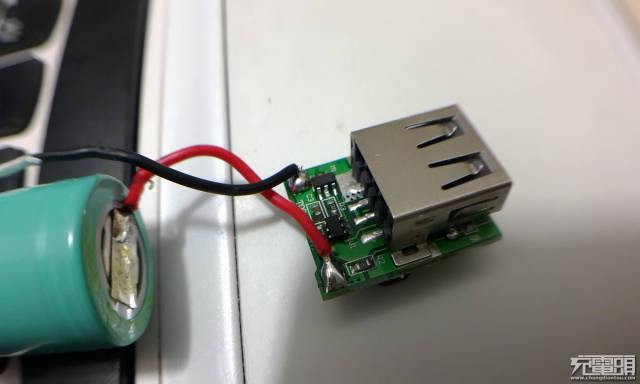

这边有锂电保护DW01+8205A。

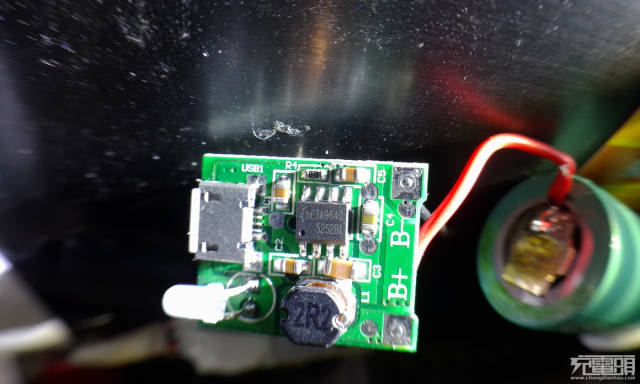

用的钰泰ETA9640，单SOC设计，集充电升压电量指示等等一体。

二、四款迷你移动电源硬件大比拼1、电芯小米随身手电筒和南孚晓佳是比较后期的产品，在电池的容量上很有优势，采用LG的F1L 18650电池，做到了单节3350mAh的大容量；AUKEY是首款迷你移动电源采用26650方案的产品，输出功率比较大；卡格尔采用国产2200mAh的18650电池。2、升压小米采用了2路升压，其中一组矽力杰充放芯片负责给电池充放电，另外一组是给手电筒功能的led供电；南孚晓佳采用英集芯IP5209，能够做到2A进出，迷你移动电源中很强势的了；AUKEY采用奇力VAS5289同步整流充放控制器，外置开关管，支持QC3.0大功率输出。卡格尔采用钰泰ETA9640线性充电加同步升压方案，1A输出。3、充电前三款均采用开关充电，单电感一体化芯片。卡格尔使用钰泰ETA9640，线性充电。4、识别AUKEY采用曦威NT6008 QC3.0识别芯片，在支持QC2.0/3.0输出的同时支持自动识别。南孚晓佳采用英集芯IP5209内置智能识别。小米和卡格尔设计输出电流1A，采用DCP短接方案。5、设计水平作为第一梯队，小米和南孚在电池上均做了温度检测，确保使用安全。并且小米和南孚晓佳移动电源均有输入过压保护电路，确保使用安全。南孚使用双层PCB板，提高空间利用率，推高了一部分成本。AUKEY铝合金组装的外壳，也是很符合大众审美习惯。卡格尔的挂绳孔很方便使用。

6、成本分析小米随身手电筒的铝合金外壳，表面处理以及LED手电筒功能的加入增加了成本。AUKEY由于支持QC3.0输出，输出功率较大，PCB成本较高。这四款迷你移动电源均采用一体化升压充电方案，提高集成度缩小体积并且降低成本，4款迷你移动电源均使用了保护板对电池进行保护，在使用时更加放心。

三、迷你移动电源背后的技术演进史迷你移动电源从过去非同步整流到现在同步整流的普及，最直观的改变就是输出功率的提升，最早的迷你移动电源都是三无产品，没有保护板，劣质电池，线性充电，到最近大厂发现这个商机强势进军，迷你移动电源的品质有了本质上的改变，拆解的4款均采用了正规电池，保护板，使用过程中的安全性完全不需要担心，同时经过测试，符合标称的输出能力。另外快充的发展，迷你移动电源也有了快充功能，给用户原装充电器的体验。

此外，为了保证更安全的15分钟让移动电源蓄满电，施摩奇smk移动电源配备了通过国家3c认证的充电头，可靠的品质搭配超迷你的外观，充电头镜面镀银与移动电源机身的镜面镀银相呼应，又自成一体，简约大方、时尚与便捷兼具。5.移动电源，充电宝等无线充电电源设备。由国内知名的手机周边用品品牌mcdodo“麦多多”，研发的这款可作为，无线底座＋移动电源二合一的多用无线充电神器——mcdodoqi快充无线移动电源，可完美解决在无线充电使用中的所有痛点。

1、从2200mAh到5000mAh，随着18650电芯性能的提升，迷你移动电源的容量和输出性能也稳步提升。更有Aukey这样的品牌率先在迷你移动电源中使用26650电芯，带来更高容量的同时，还支持QC3.0快充，让迷你移动电源更具实用性。

2、电路板上核心芯片基本上全部来自国产品牌，已形成绝对优势。

3、为了进一步压缩空间减小体积，部分品牌已开始使用双层电路板。

4、带LED照明和不带LED照明，芯片成本上相差不大。
