扒开产业真相：四款热销迷你移动电源充电宝拆解大比拼

南孚晓加X35外型酷似士力架，外壳使用喷涂工艺，带来肌肤般的手感，主色为活力橙，造型、手感、观感都无可挑剔，也是市面上为数不多的一款可以支持2A输出的迷你移动电源。

Aukey PB-T12不同于一般的单节迷你移动电源，使用的是26650电芯，因此容量可以做到5000mAh，也是四款中唯一一款支持QC3.0快充的迷你移动电源。

“佰利公司完成创意设计并申请涉案专利在先，苹果公司申请iphone 6外观专利在后。简单地理解就是申请人就某个或某类产品向国家职能部门申请取得了自己的对此产品独有的生产、销售、使用的权利，这些专利主要体现在产品的功能性以及外观形状等。一般来说，产品未面市去申请外观专利是最好的，因为面市了再去做申请，即使拿到授权，但还是会有潜在的风险，比如专利被无效（可以参照路虎揽胜极光的的外观专利被无效）。

一、拆解看内在美1、小米LPB01ZM

外包装，透明外壳。圆柱形的塑料壳，尾部是贴纸，上面的挂架孔。

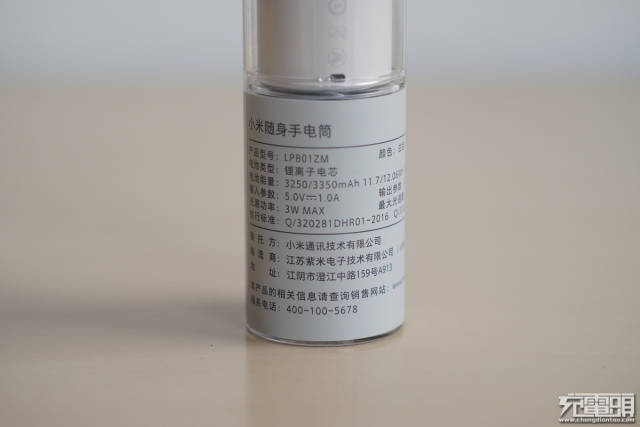

底部贴纸是参数，生产商，从标识看到，这个是江苏紫米生产，型号为LPB01ZM。名字定为：小米随身手电筒。采用3350mAh容量的锂电池，外形可以判断出是单节18650电池，移动电源方面提供5V1A输入输出，光源是3W。

两片合成的透明塑料壳，出手电外，一根充电线，一根橡皮挂绳，一个说明书。

整个手电是铝合金材质，上面是银色，下面大部分位置是米白色。

正面印了MI品牌logo，参数，生产商资料等。

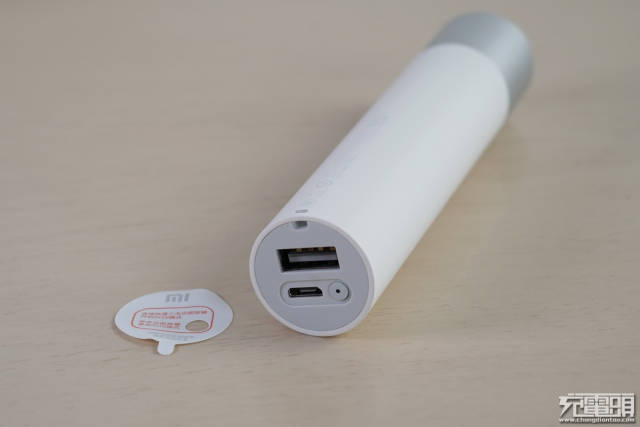

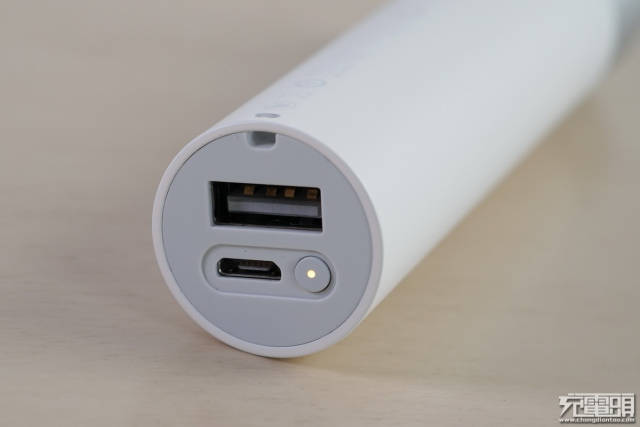

开关位置贴了标贴，有建议说明，连续三击开启SOS求救功能，单击退出SOS模式，操作简单易记。揭开说明贴纸，里面是一个USB-A输出口，一个micro充电输入口，一个按键。

按一下按键中间小灯亮起，同时这个按键是SOS的功能键，3击可以激活SOS模式，方便紧急时候求助。

头部的银色占了四分之一。灯头部分也是一个贴纸。

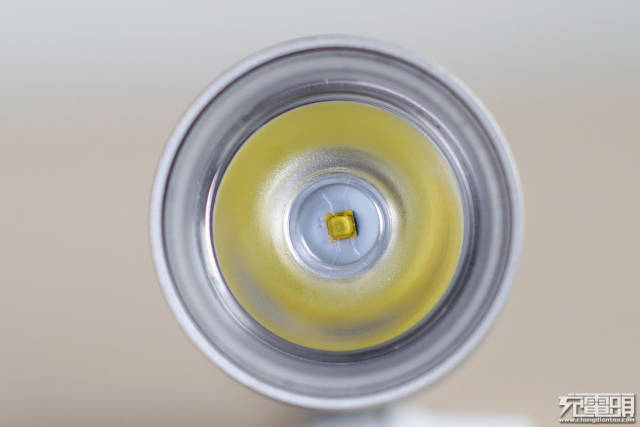

看起来是透镜的，也有黄水。透镜的好处是聚光更容易控制，可以做到体积更小。侧面看到圆柱形的透镜。

按键是凹进去一点的，避免误触的概率 。

银色部分是可以扭动的，也就是调光的，白色部分有清楚指示。

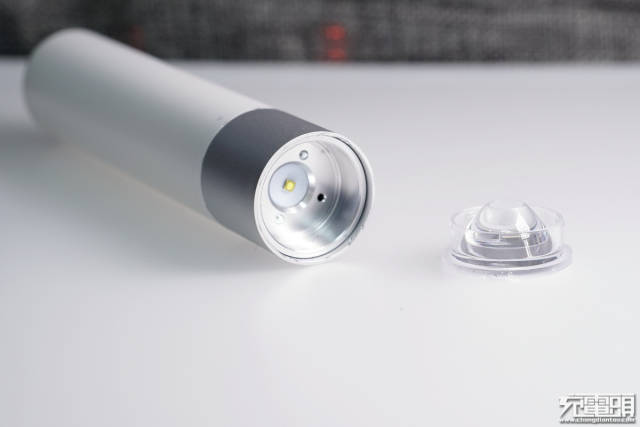

首先打开透镜，可以直接掏出来。

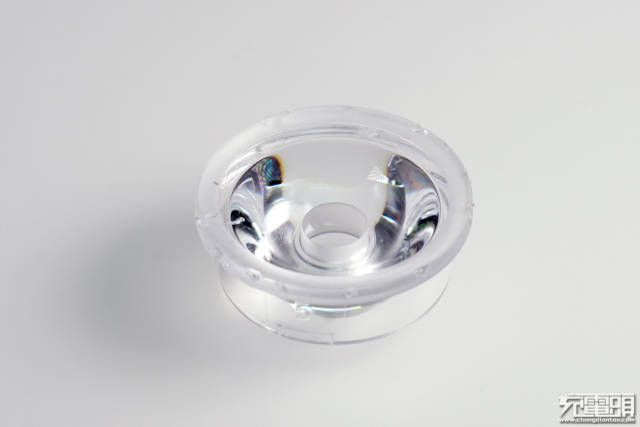

透镜是一整块有机玻璃。

灯珠居中，两个固定螺丝，另外两个孔是打开电路仓的位置。

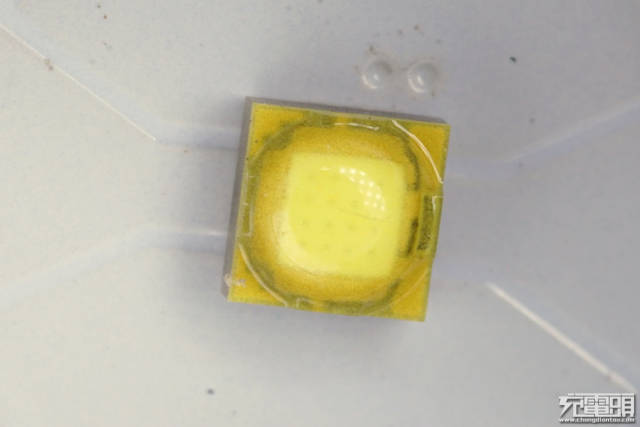

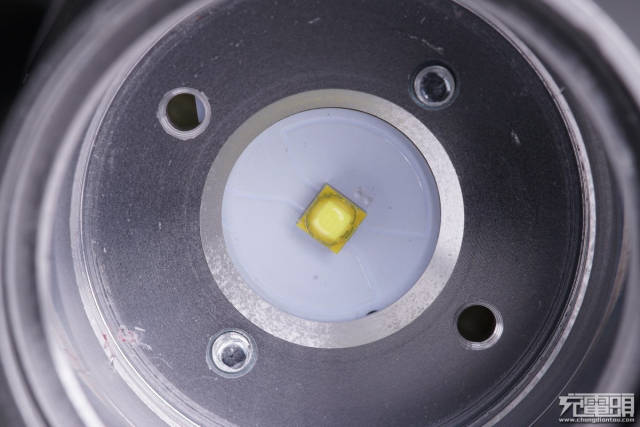

灯珠，按照官方参数是LUMILEDS的3W led灯珠。

直接切割。

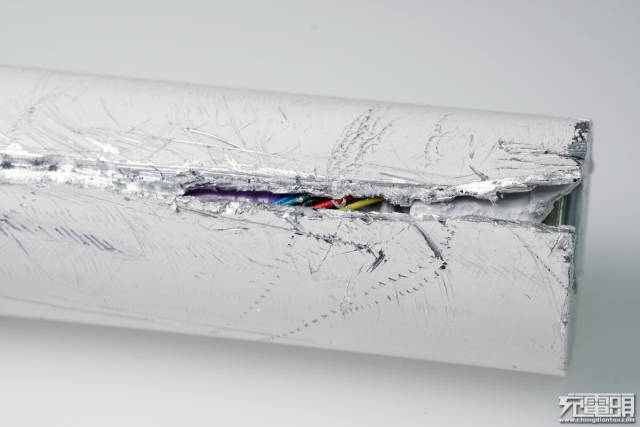

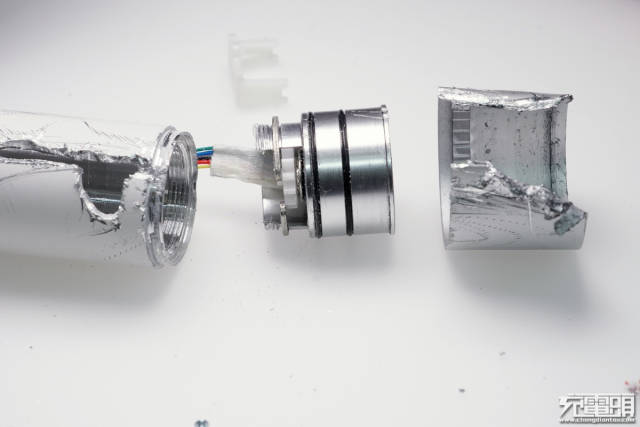

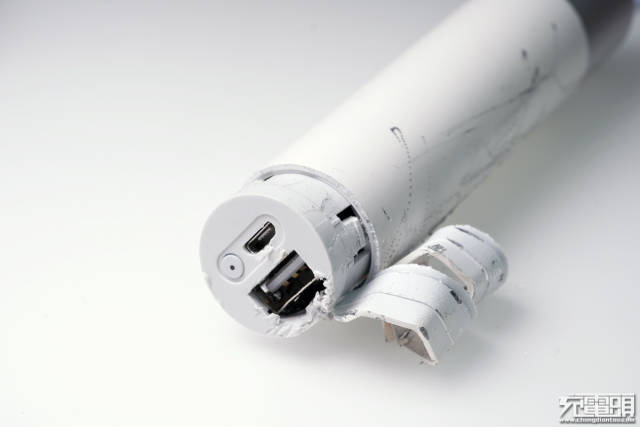

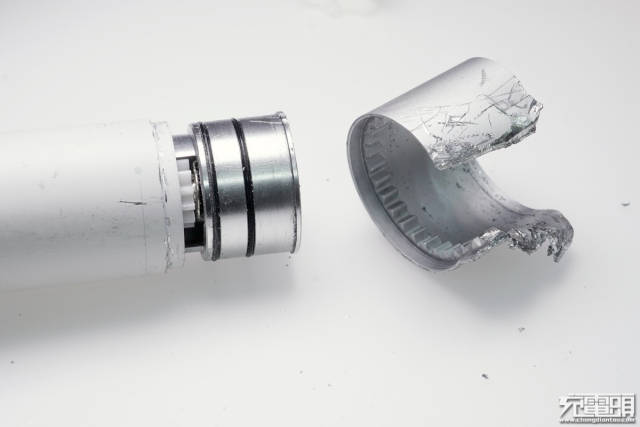

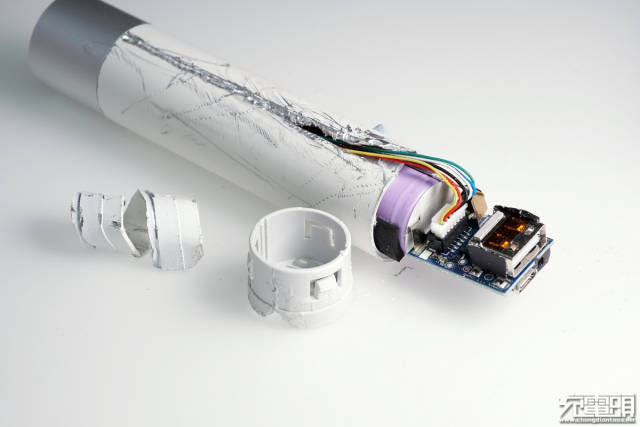

暴力剪开，外壳一部分，铝壳还是有点厚度。

里面是很深的一个盖子，有卡扣。

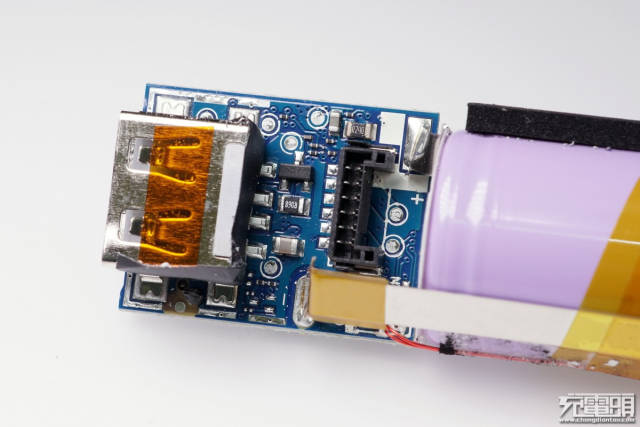

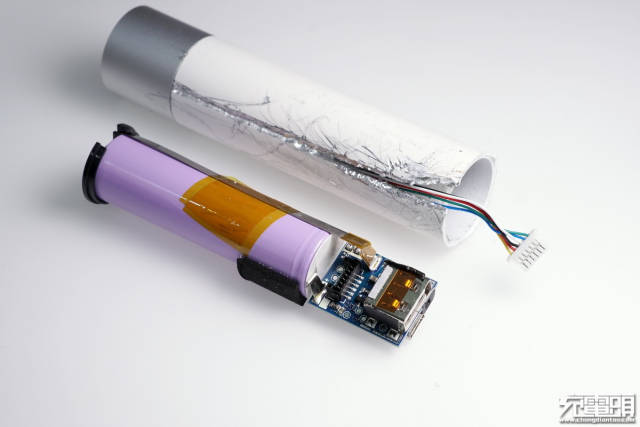

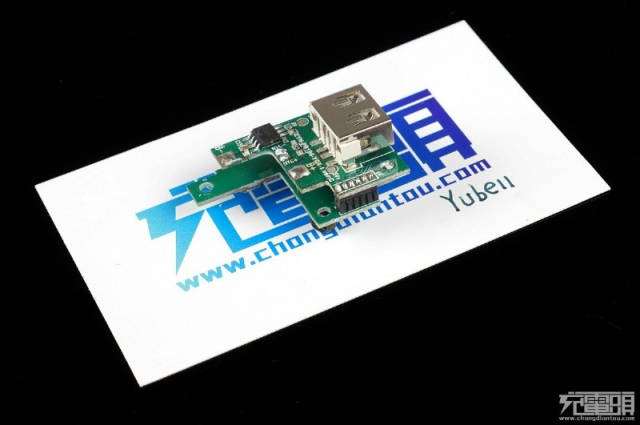

盖子里面是PCB，连接电池，USB 输出。

座子是最大的，占了一半PCB面积。

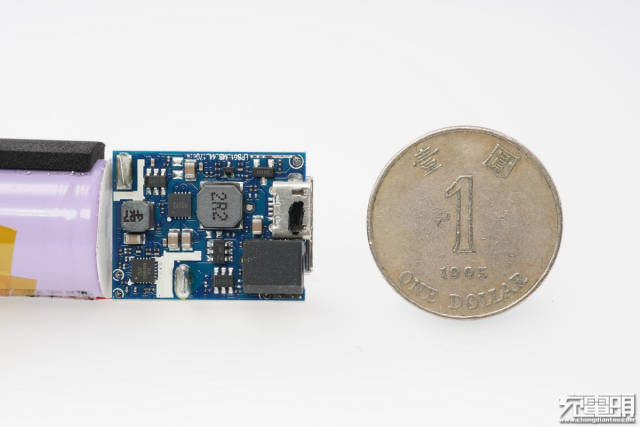

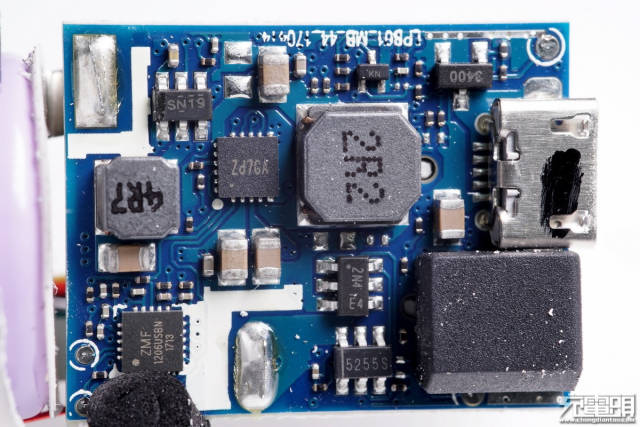

大图，应该是矽力杰的方案SY6918。

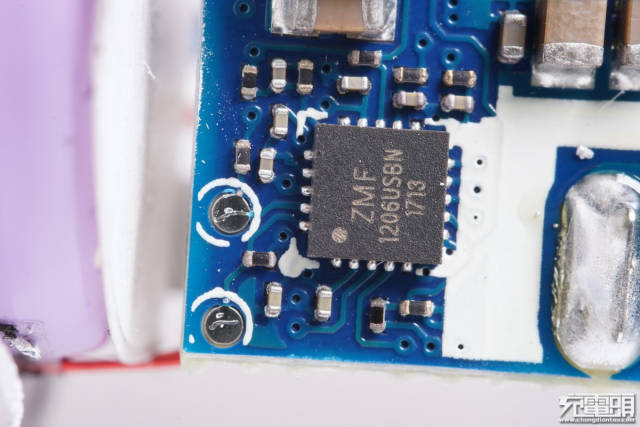

这个IC估计是紫米定制的，丝印ZMF1206USBN。

用一根六线的排线接到这个PCB上面，供电出去给头部的LED，控制供电都在6根线上。

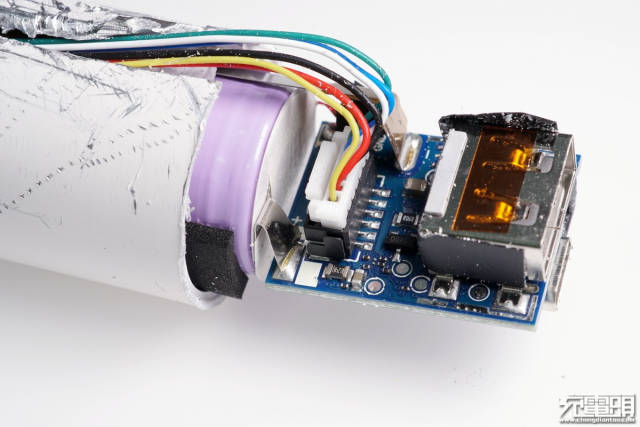

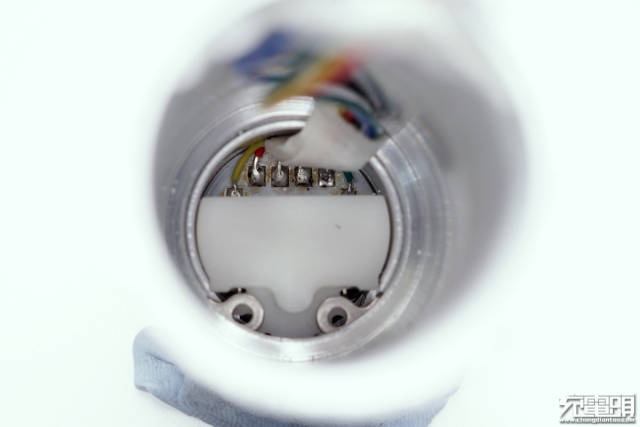

再看桶里，有一块PCB，刚才的6根线焊接在上面。

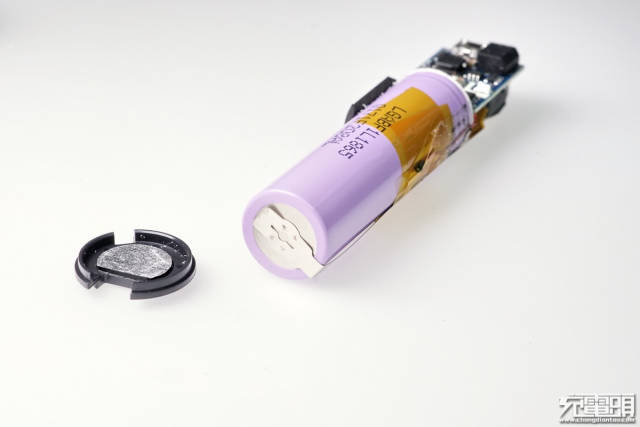

电池底部有塑料保护盖，镍带焊点整齐。

电池侧面有温控探头，紫米系列都有这种同类温控。

板子上6个位置的插针。

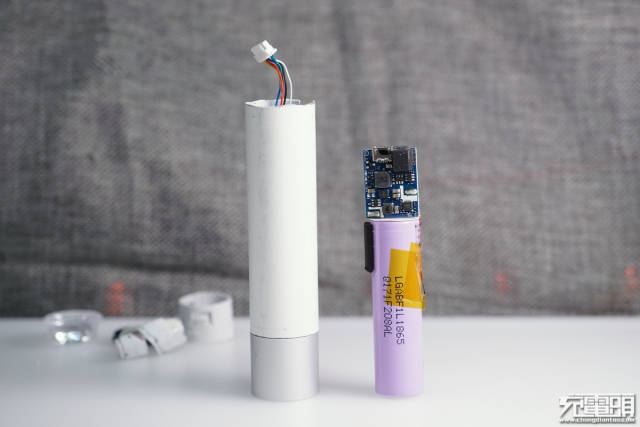

在看一下18650电池跟外壳的比例。粉紫色的电池，LG 3350mAh容量。

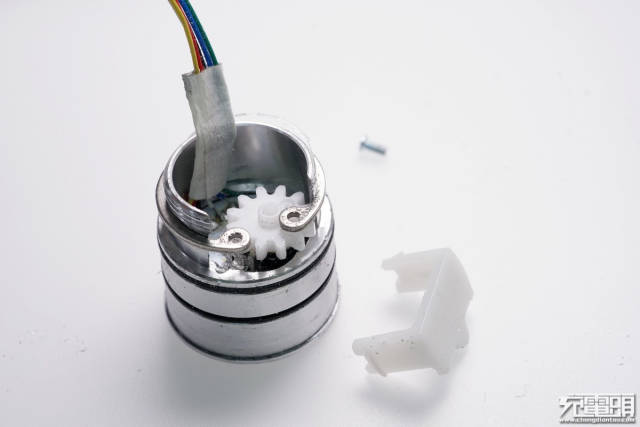

里面有齿轮，电路仓有两根黑色胶圈。

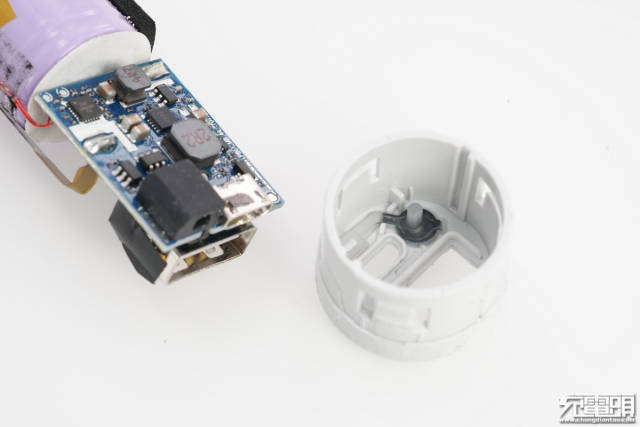

电路仓可以直接扭开，有螺纹。电路仓白色齿轮，通过调光圈转动调光。

电路仓跟筒身直接是螺纹安装的，打了一点点胶水。

想无损打开，提供一下参考，掏出透镜，扭开这个座子就可以。

右边白色配件是盖住齿轮的。

这个白色配件是在齿轮上面定位的。

PCB尺寸比起1元还要小。

这个是塑料软胶的套子。

套子里面是按键和指示灯 。

盖子里面有个长顶针，触及里面按键。

缺了一块的地方是调光圈跟白色齿轮接触的地方，扭动齿轮调光。

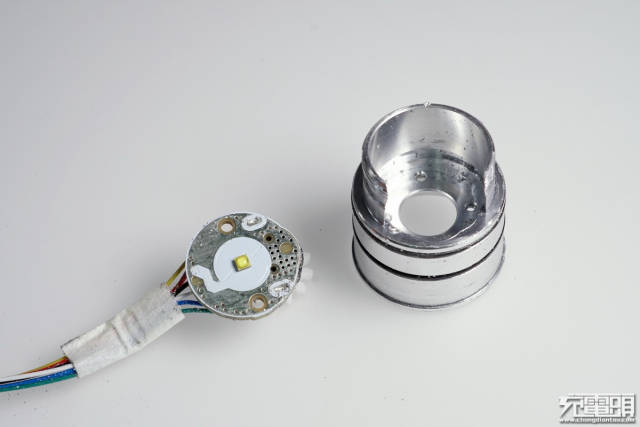

LED的PCB取出来。

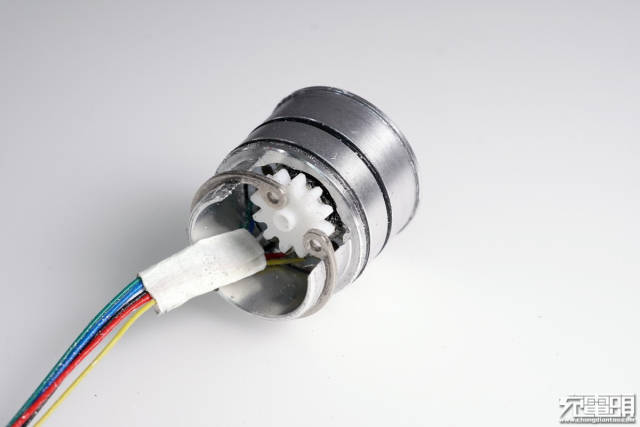

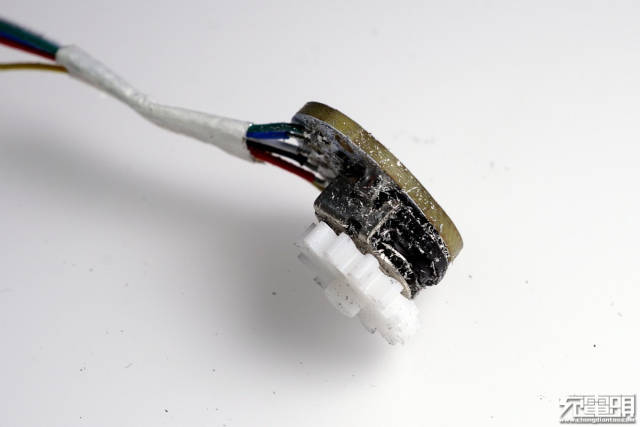

齿轮。

侧面看到是编码器，不是猜测的磁环调光，调光的声音也是来自这里。

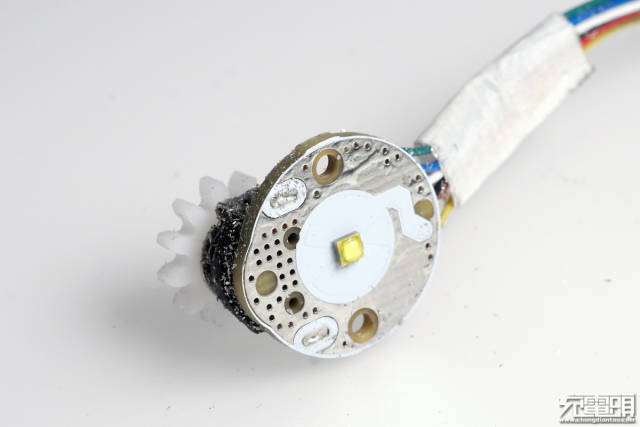

LED位置的，用了很多过孔，加强散热。

编码器下面是齿轮。

全部拆解物件。

2、南孚晓加

南孚晓加迷你充电宝变频X35 外包装色彩上选择了巧克力配色。

侧面是南孚晓加迷你充电宝的产品特色介绍。

推出表面封皮。

打开瓦楞纸盒可以看到充电宝本体。

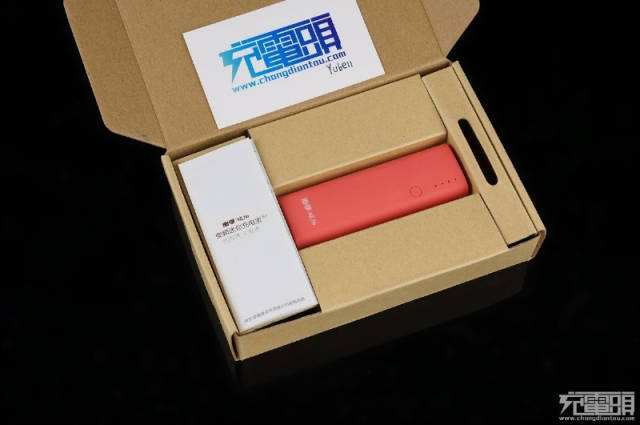

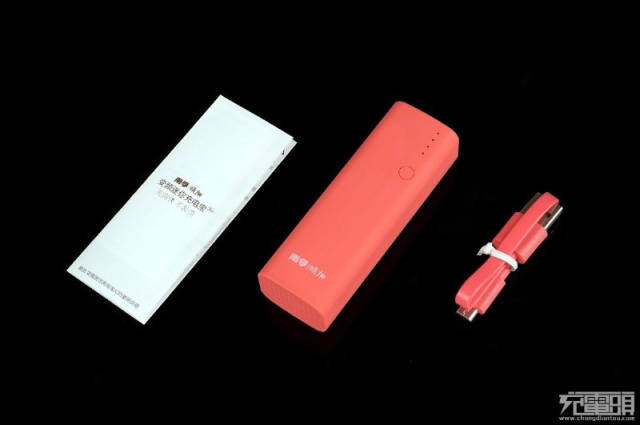

开箱物品一览：说明书x1、充电宝本体x1、同色数据线x1。

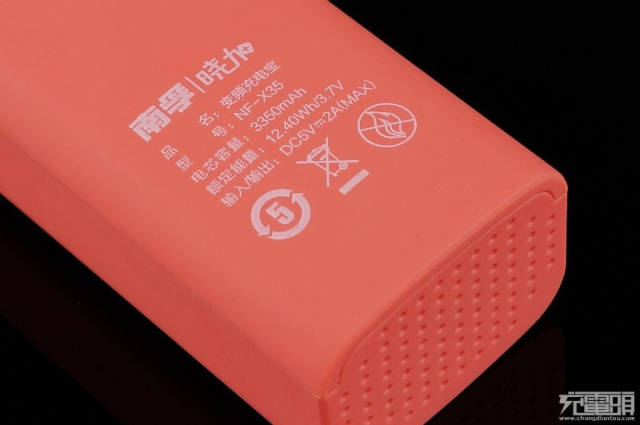

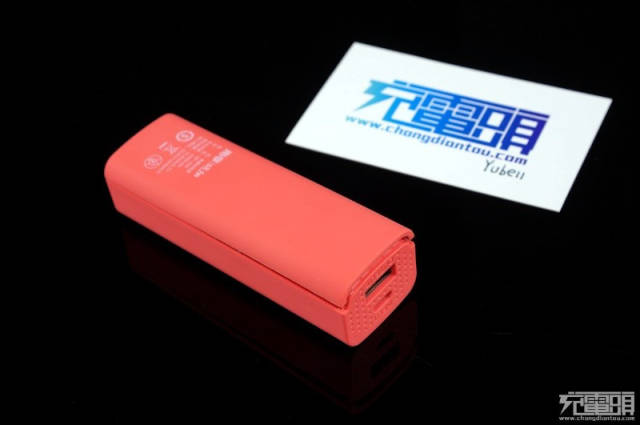

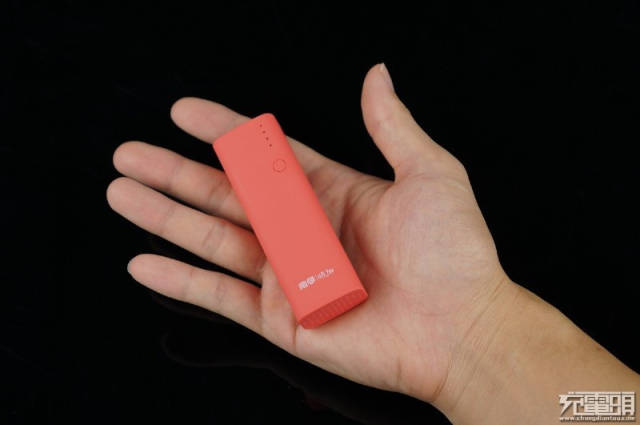

南孚晓加迷你充电宝体积十分娇小，色彩上选择了活力橘红这个配色，看起来非常舒适。产品外表喷涂了手感漆，防滑不沾指纹，拿在手上比较亲肤。

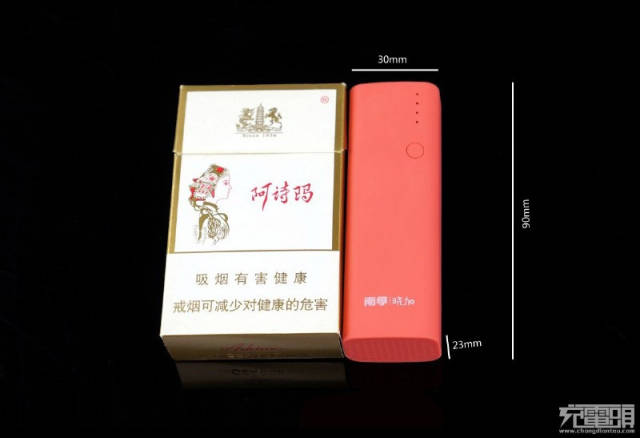

尺寸究竟有多小？为了更直观的体现出来，小编拿了个香烟盒作为对比，长宽高尺寸为90mm x 30mm x 23mm，与香烟盒放一起可以直观看出体积只有半个烟盒大小。

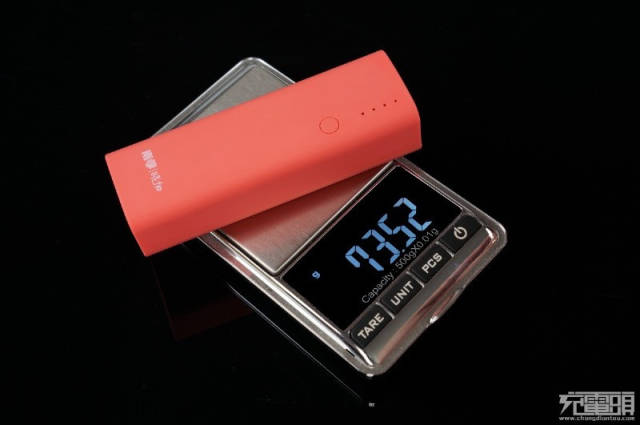

充电宝本体净重73.52g，对比那些动不动就两三百克的产品，晓加完全可以称的上是“轻如鸿毛”。

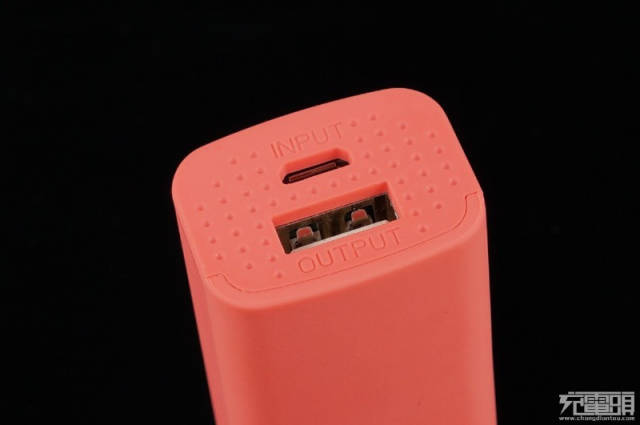

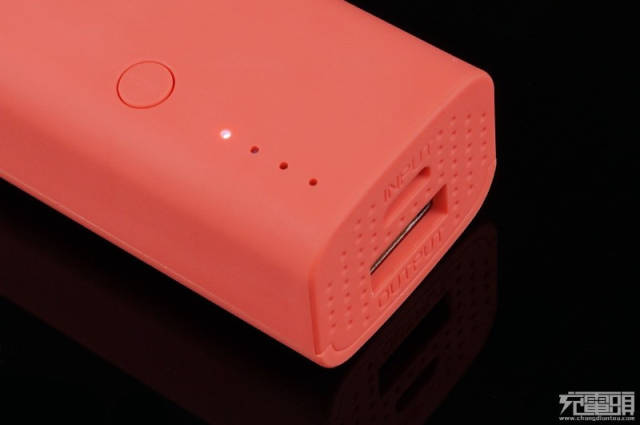

输入输出接口全部安置在充电宝顶部，常规的MicroUSB输入接口以及USB- A输出接口。

附：充电宝额定能量的判定方法民航局2014 年 8 月 7 日附：充电宝额定能量的判定方法若充电宝上没有直接标注额定能量 wh（瓦特小时），则充电宝额定能量可按照以下方式进行换算:1、如果已知充电宝的标称电压(v )和标称容量(ah)，可以通过计算得到额定能量的数值：wh= v x ah标称电压和标称容量通常标记在充电宝上。附：充电宝额定能量的判定方法民航局2014年8月7日附：充电宝额定能量的判定方法若充电宝上没有直接标注额定能量wh（瓦特小时），则充电宝额定能量可按照以下方式进行换算:1、如果已知充电宝的标称电压(v )和标称容量(ah)，可以通过计算得到额定能量的数值：wh= v x ah标称电压和标称容量通常标记在充电宝上。控制器的最大自身损耗不得超过其额定充电电流的1%或0.4w。

顶部面板上竟然安放了4个电量指示灯与开关按键，这在寸土寸金的单节充电宝上难能可贵，纵观其他同类产品，能做到这样的并不多。

与手机同携时的情景，在如此小巧的充电宝前面，5.7寸屏的手机就像一个巨无霸。

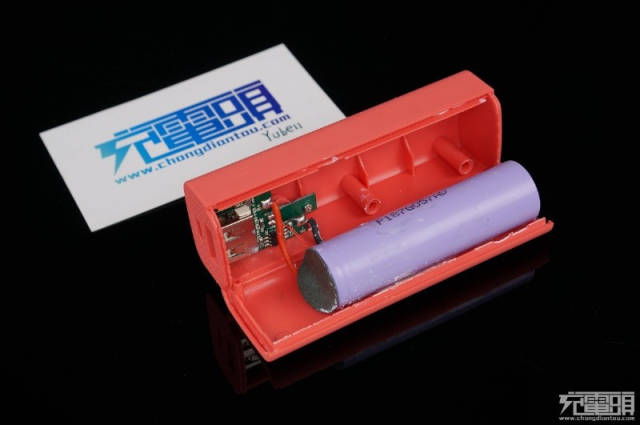

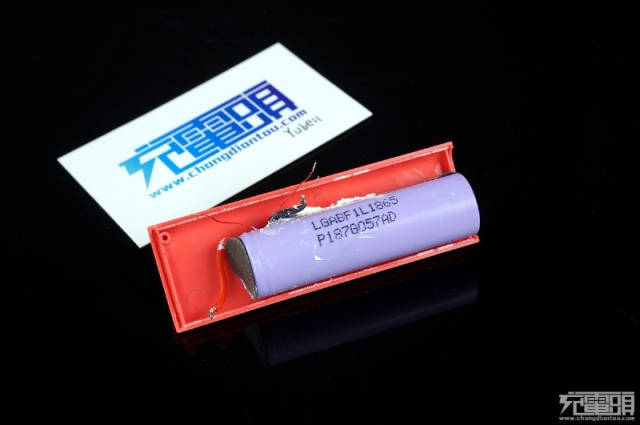

南孚晓加迷你充电宝变频X35采用全塑料壳体设计，底壳通过超声波焊接与壳体粘合在一起，轻轻敲打可以做到无损开壳。

拆解开壳后结构一览，可以看到底盖边缘插入壳体后的超声波焊接痕迹eta9640充电宝电路图。

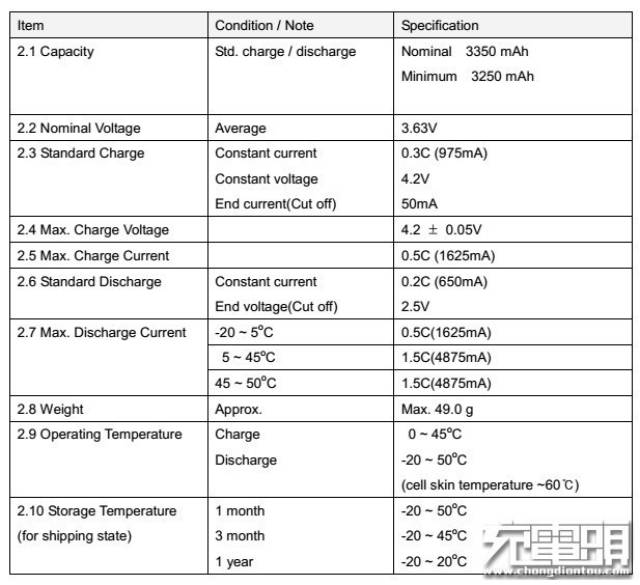

电池选择了单节LG 3350mAh 18650 电芯，电芯均压平台3.63V ，也就是俗称的 F1L。LG F1L 由于其容量均衡价格合适所以上市后就获得各厂家订单，3节可组成10000mAh，6节可组成20000mAh搭配灵活，各品牌的中高端充电宝内都会见到这款电芯。电池焊线采用超软的耐高温硅胶线，NTC热敏探头直接埋在电池体上面，测温保护更加准确。

它的外表为不锈钢材料，并作为正极 ，其负极 为不锈钢的圆形盖，正极 与负极 间有密封环绝缘 ，密封环用尼龙制成，密封环除起绝缘 作用外，还能阻止电解液泄漏。a．二极管已经击穿b．红表笔（内接表内电池的负极）与之相接的那个电极就是二极管的负极，与黑表笔（内接表内电池的正极）相接的那个电极为二极管的正极c．红表笔（内接表内电池的负极）与之相接的那个电极就是二极管的正极，与黑表笔（内接表内电池的正极）相接的那个电极为二极管的负极8.由于三极管有发射结和集电结两个pn结，因此，可根据pn结（ a ）的特点，利用万用表的欧姆挡来判别三极管是npn型还是pnp型。c、电渗井点降低地下水位，是根据胶体化学的双电层理论，在含水的细土颗粒中，插入正负电极并通以直流电，使土颗粒自负极向正极移动，水自正极向负极移动。

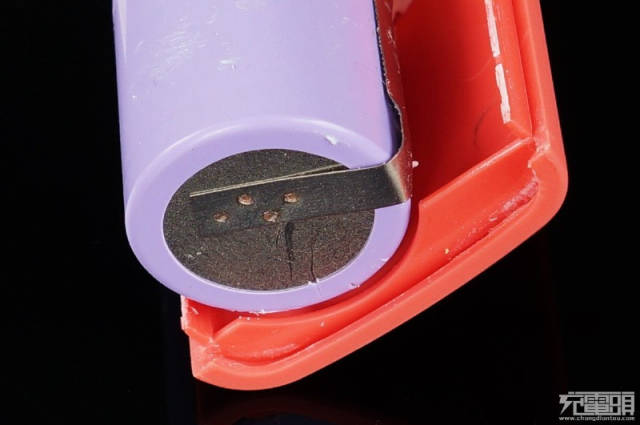

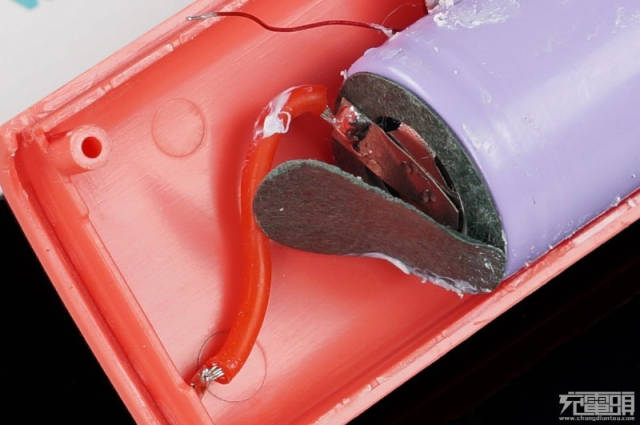

负极由于不存在短路可能，所以无须使用青稞纸，镍带点焊方式为2+2，焊点牢固无穿孔。

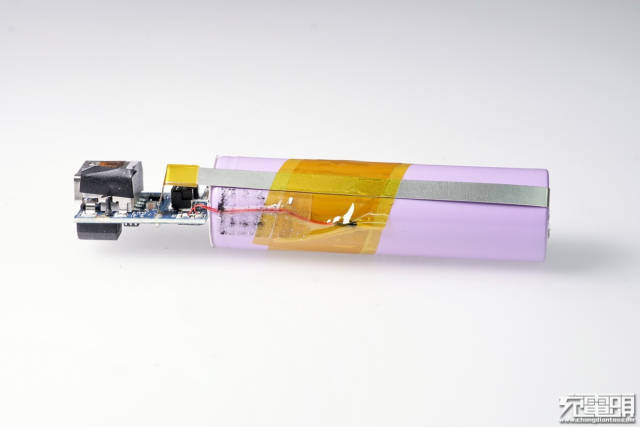

进一步拆解，双层PCB结构，中间通过排针焊接导通，这也是在窄小空间内提供最大空间利用率的做法，由于有4个面为了易于区分，下文采用笔记本方式的ABCD面来区分每一面的PCB。

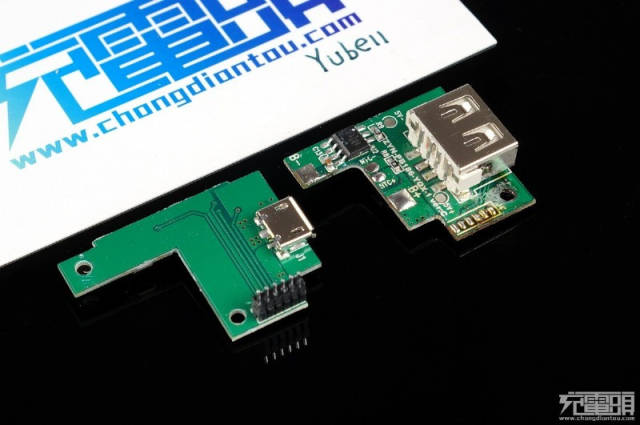

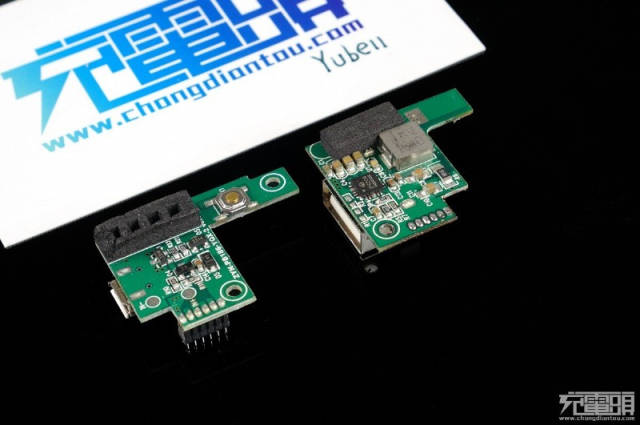

焊下排针分离出两块PCB，这是分离后的C面、A面。

这是分离后的D面、B面。

D面PCB右下是4颗白色电量显示LED，这里粘贴了遮光海绵避免相互串光影响辨识。左下的是贴片开关按钮，MicroUSB母座底部过孔焊点可以看到MicroUSB带定位柱底部弯脚插入PCB内焊接，比一般的贴片式MicroUSB母座更为牢固更加耐用。

C面无元件，只有MicroUSB母座与排针插件。

A面8脚丝印1322的是电池一体化保护板，丝印NTC的是热敏探头焊盘，电池过热时会切断输入输出保证安全。

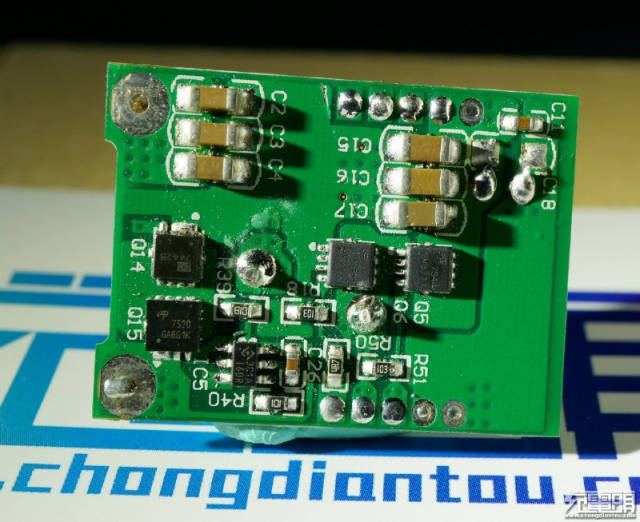

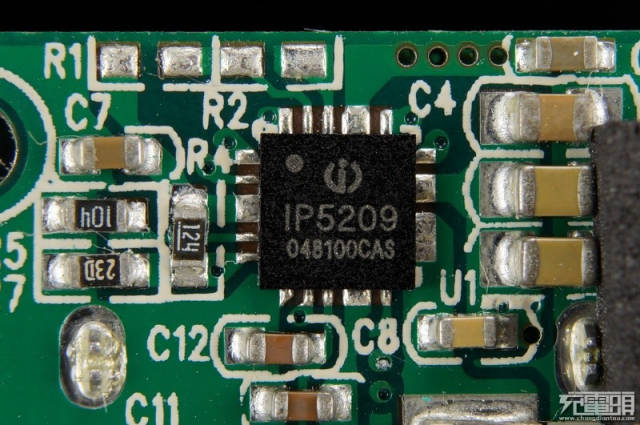

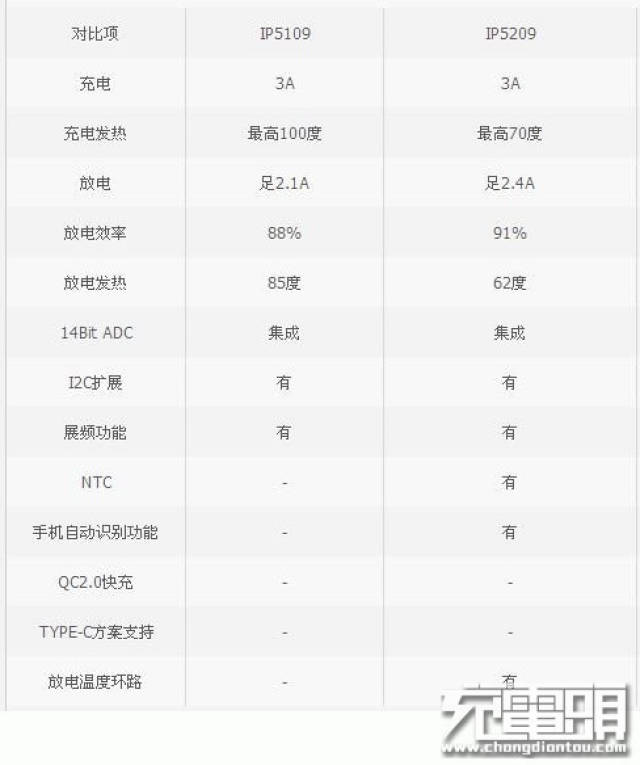

B面是整个PCB最关键的IC，下图放大介绍。

二、使用电池的过程中，如果电池使用了一定的电量，那最好用完再充，也就是所谓的不要没有使用完电池再充，比如一台6芯的电池应该可以待机3个半小时左右，你在未插入适配器（充电器）的情况下用了一个小时，这时候应该存有60~70%的电量，那这个时候，不要插入充电器开始充电，最好是把这70%的电用完再充，中途充电对电池的寿命影响是最大的。配置上采用mate10一样的麒麟970，并且自带ai芯片处理器，内存搭配4+64、6+64、6+128三种组合，后置2000万+1600万像素的双组合，光圈均为f1.8，前置1300万像素镜头，有ai自拍功能，屏幕上拥有一块5.99英寸18：9的ips全面屏，分辨率为2160*1080，电池容量为3750mah，保留3.5mm耳机接口，支持tf存储卡扩展，有nfc功能，采用type-c充电接口，支持快速充电。若是以1h放电，则只能得到6.5ah的电量，随意缩小放电速率，放电电流＞0.5c2不 仅容量要比标示的减少，对电池的寿命也有一定的影响。

3、Aukey

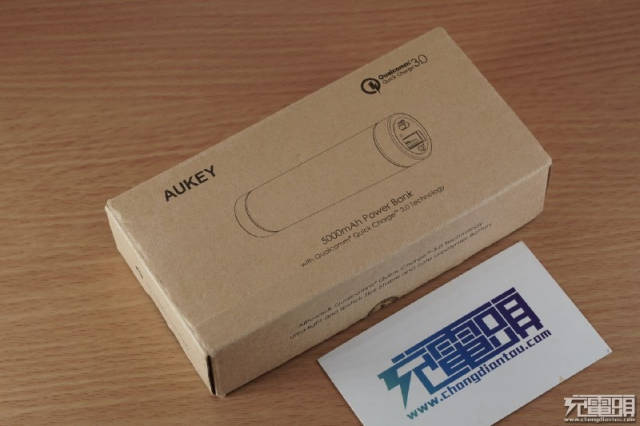

拿到产品，环保低调的包装盒，不豪华，单色印刷。

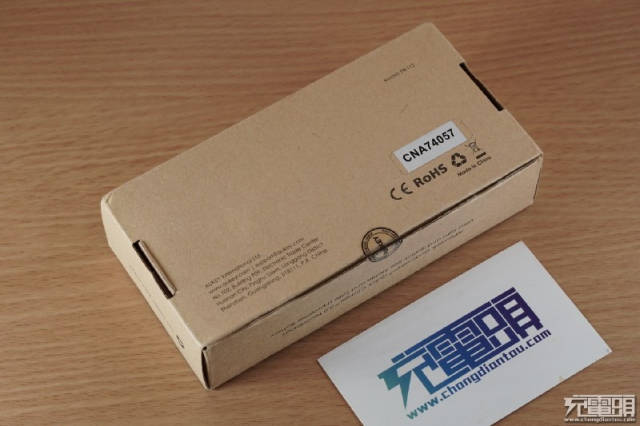

盒子背面。

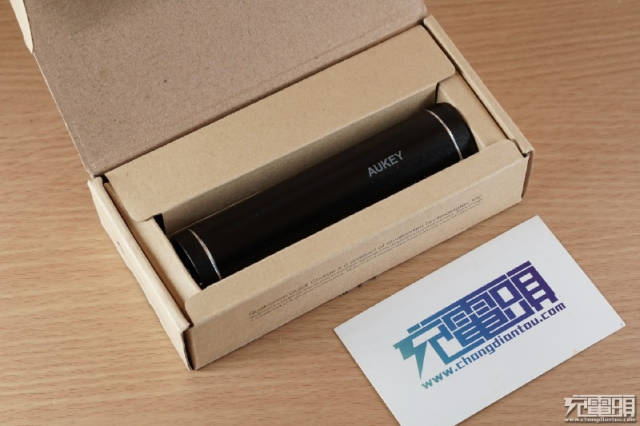

打开包装盒，黑色的移动电源。

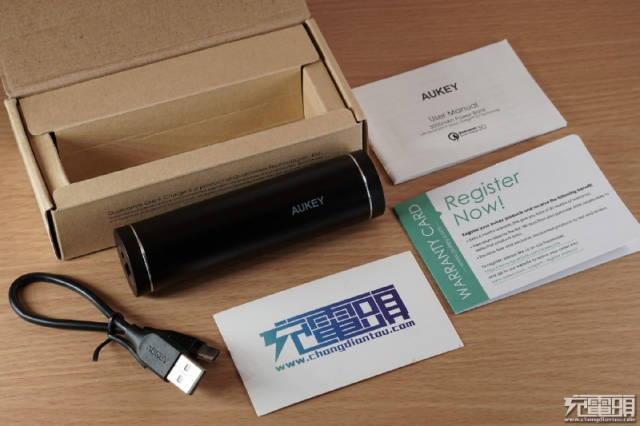

全部配件，有一条15cm短线，说明书保修卡等。

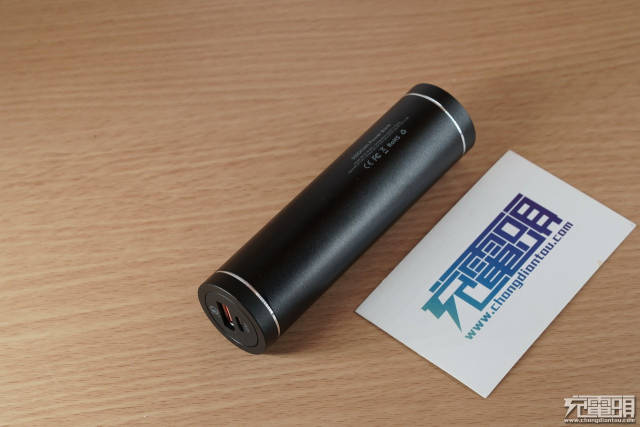

黑色铝合金外壳，两端铝本色点缀，AUKEY商标。

另外一边是印有各项参数。

顶部，整个是圆柱形的，一个大口一个MicroUSB口。

净重138g。

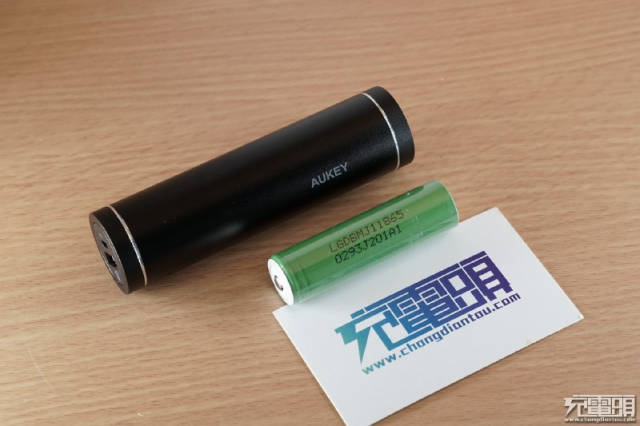

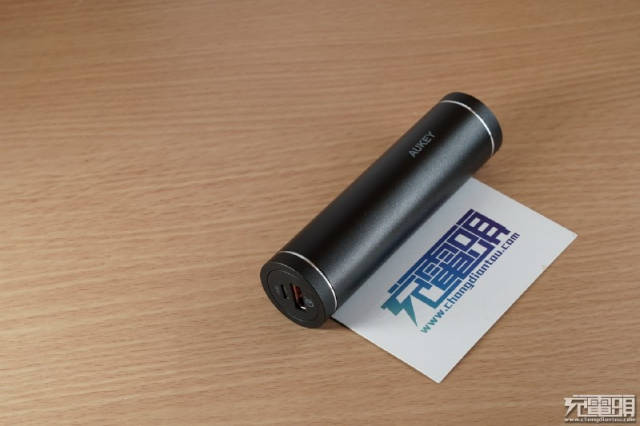

跟18650电池对比尺寸，18650的大哥哥eta9640充电宝电路图。

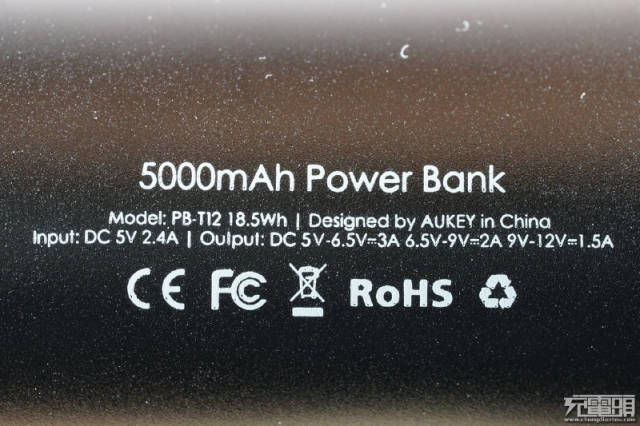

参数印刷，看到是支持QC3.0的，有3A的输出能力。

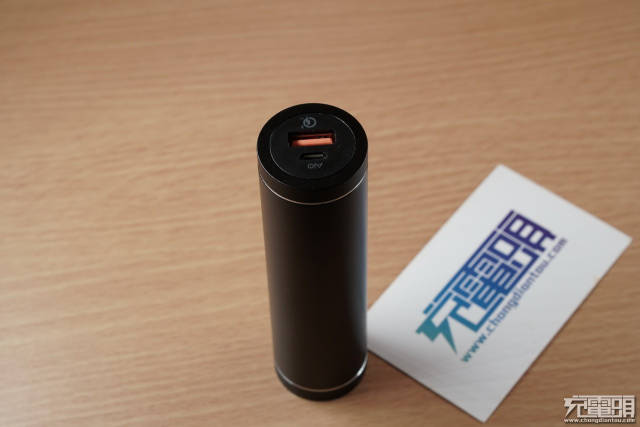

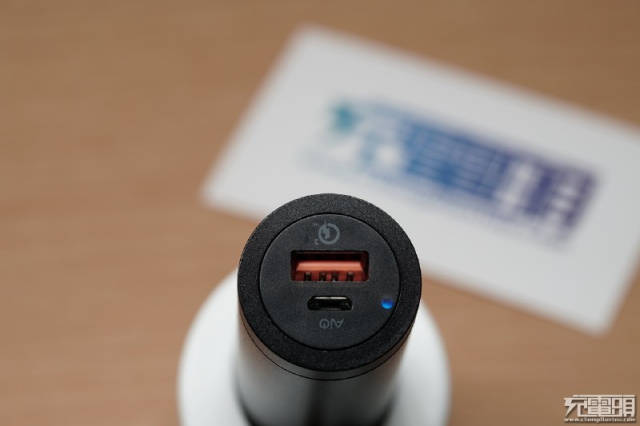

顶部输出端，一个Micro输入口，一个橘的是USB-A输出口，提供QC3.0输出，高通QC3.0的logo，可以看出这款是通过认证的。

整机没有开关按键，插入USB激活输出，有一个电量灯，不同电量显示不同颜色。

螺纹的可以直接扭开，里面一个胶的固定架。

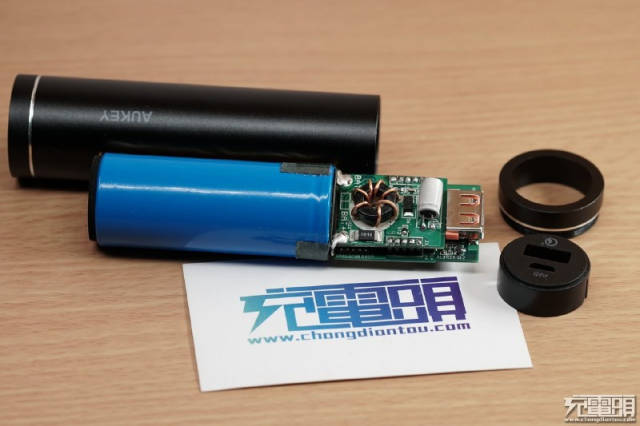

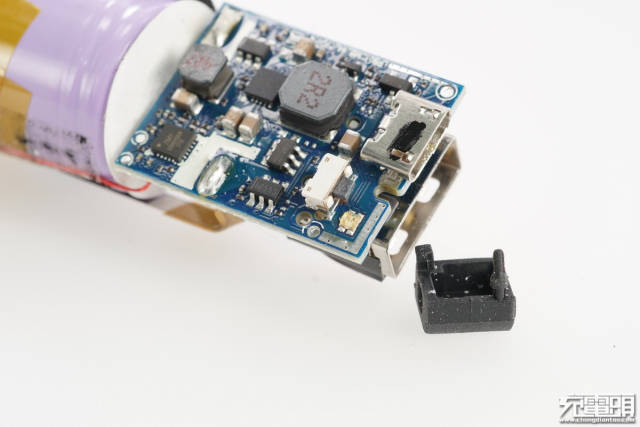

PCB跟电池可以直接拉出来。

电池跟PCB焊接在一起的。

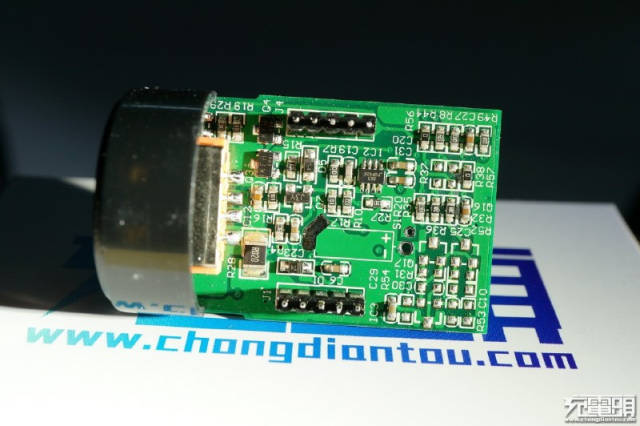

拆开后的PCB。

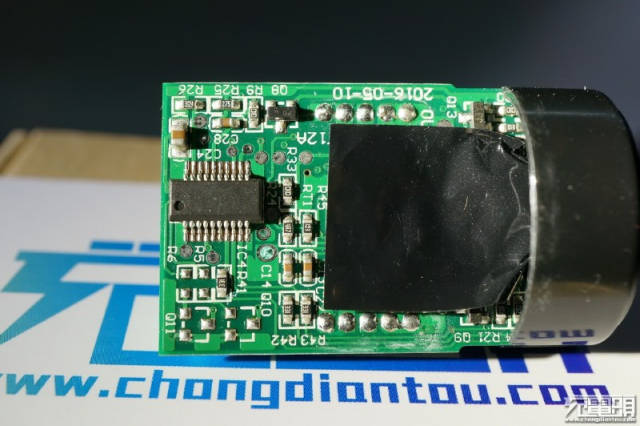

另外一面，黑色绝缘纸，单片机。

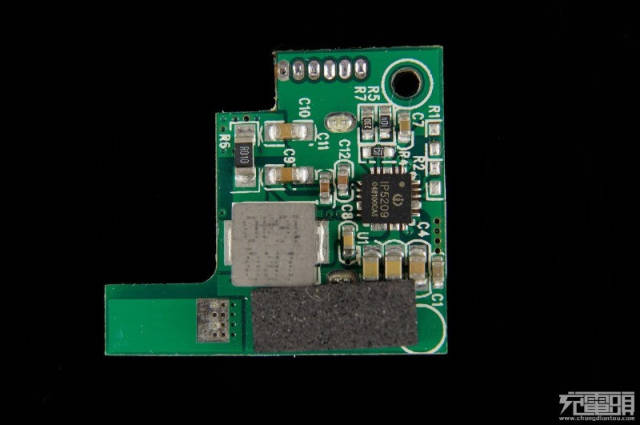

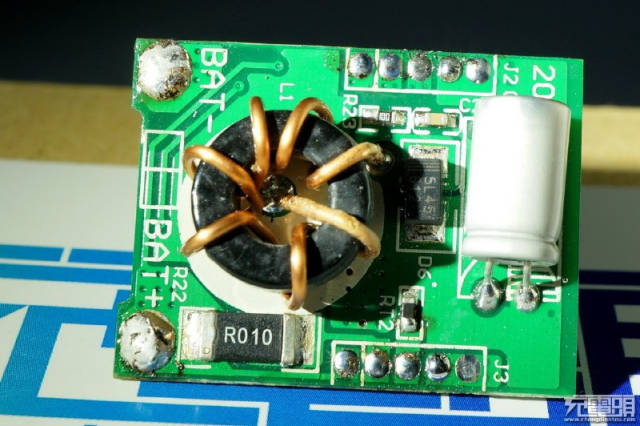

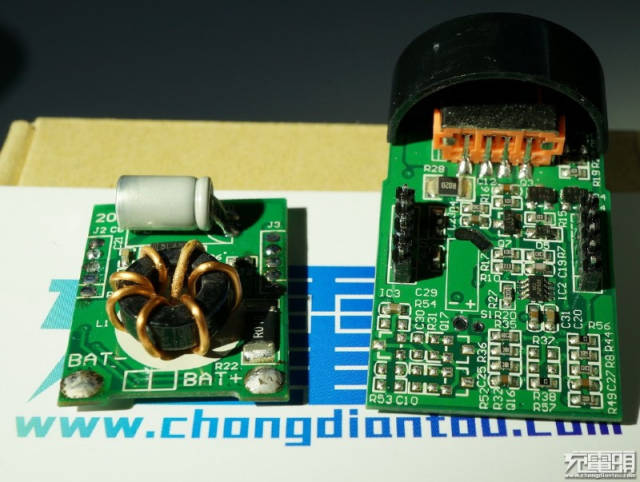

这个小板是升压板，电流采样电阻，电感，肖特基，固态电容，还有个热敏电阻做温度检测保护。

焊点不错，挺饱满的，220uf16V的固态电容。
