钛度智能游戏鼠标上盖与底盘之间有两根软排线连接

卸下四颗螺钉，将Titanium Smart Gaming Mouse的上盖与机箱分开，但是应注意，在上盖和鼠标的机箱之间有两条柔性电缆。确保将其删除。注意电缆，请勿用力过猛，以免损坏电缆，从而导致鼠标损坏，难以维修。

Titanium Smart游戏鼠标的上盖和机箱之间有两条柔性电缆连接

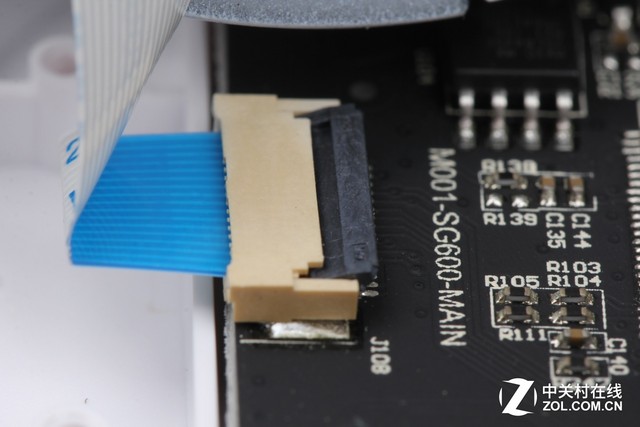

Titanium Smart游戏鼠标的内部电缆都是可拆卸的。拔下电缆后，可以进行下一次拆卸

使用工具拿起电缆固定扣，然后从鼠标主板上拉出两根电缆，以将Titanium Smart Gaming Mouse的上盖与机箱完全分开。尽管Titanium Smart游戏鼠标的按钮板和侧裙使用可更换的设计，但内部模具结构并不太复杂。但是，由于增加了心率传感器，上盖电路仍然比普通鼠标复杂得多。

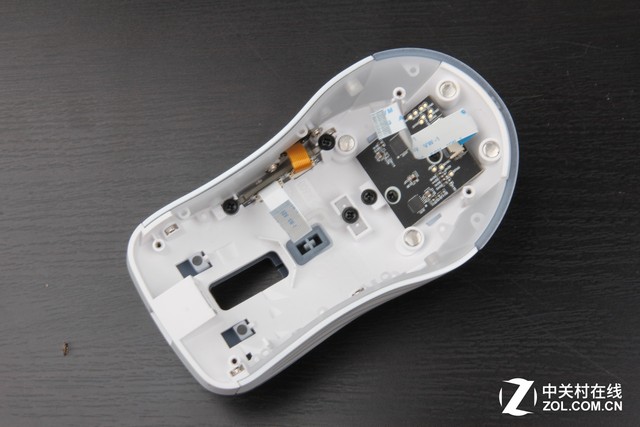

钛合金智能游戏鼠标的顶盖显示

Titanium Smart游戏鼠标上盖中的大多数可拆卸部件都用螺钉固定，以提高产品的可维护性，同时确保产品连接的可靠性。粗略计算后，总共使用了9个螺钉固定鼠标的上盖。幸运的是，整个鼠标使用的是普通的十字螺丝，而不是用于外壳固定位置的1. 5毫米内六角螺钉。

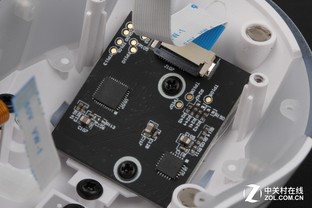

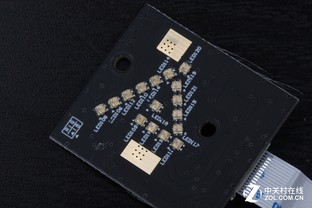

Titan智能游戏鼠标LOGO照明电路板显示屏

LOGO灯电路板固定在Titanium Smart游戏鼠标上盖的背面。普通鼠标的LOGO灯电路板通过两条柔性电缆连接至主板。 Titanium智能游戏鼠标不仅使用柔性电缆连接，而且还使用其LOGO。轻型电路板的设计也比普通鼠标的设计复杂得多。整个Titanium LOGO由16个SMD RGB LED组成，并且还配备有单独的控制芯片来控制LED的颜色。

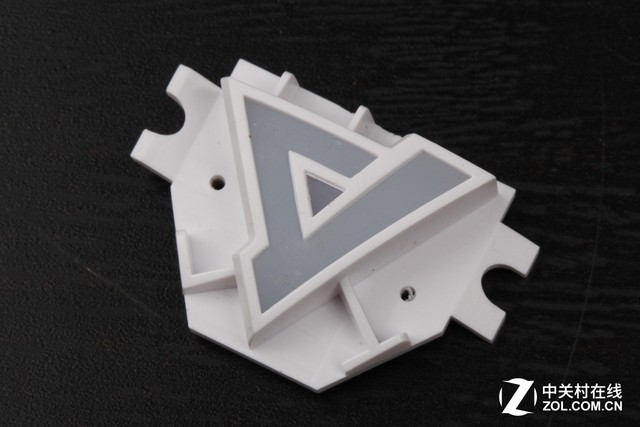

Titanium智能游戏鼠标上盖内的导光模块

为了使16个RGBLED呈现柔和而刺眼的视觉效果，Titanium Smart游戏鼠标在上盖LOGO和电路板之间添加了一个小型导光模块。该模块由一个外部刚性塑料骨架和一个内部导光硅树脂组成。刚性塑料骨架负责连接和固定，半透明的导光硅树脂材料软化光线。

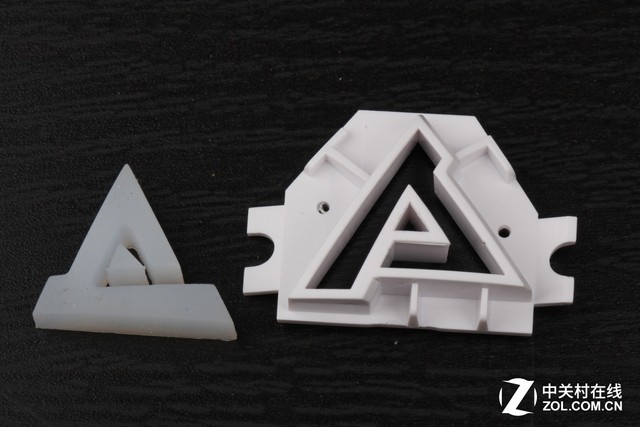

钛智能游戏鼠标的导光模块的分解

可以看出，泰坦技术在鼠标设计体验上仍然存在某些缺陷。尽管复杂的设计使尾部LOGO具有良好的视觉效果，但仍需要分别处理两种不同的材料。如果使用双色注塑成型工艺，则一次生产导光模块可以进一步简化安装过程。
