矩阵键盘控制数码管显示C语言程序设计(C)

/ ***

*矩阵键盘控制数字电子管显示

*顺序：按键为4 * 4矩阵键盘，左上角为1号，水平排列

*数字管的单芯片P0 ^ 0-P0 ^ 7引脚控制

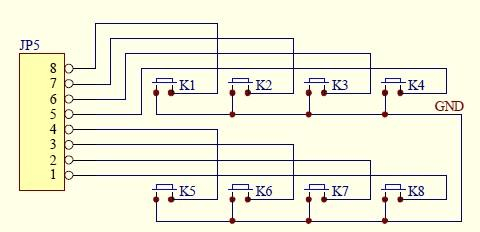

*矩阵键盘界面：

* 1. MCU的P1 ^ 0接口连接到第四列的右端

* 2. MCU的P1 ^ 1接口连接到第三列的右端

* 3.

smgxs（）; //使用数字管显示键的编号，如果未按下键，则显示键的初始值（0 0)

}

}

void ajpd（void）

{

int hang = -1，lie = -1; //存储按钮的行和列

P1 = 0X0F; //将高电平发送到矩阵键盘的列，将低电平发送到行，首先确认按下的列

if（P1！= 0X0F）//如果按下按钮（下拉高电平）

{

delay（400 0); //去抖动

if（P1！= 0X0F）//再次判断是否按下

{

开关（P 1) //判断P1的状态（矩阵键盘界面）（按下哪一列（将高电平拉低））

{

case 0x0E：lie = 4; break; //按下第四列（P1 ^ 0接口电平被拉低）

case 0x0D：lie = 3; break; //按下第三列（下拉P1 ^ 1接口级别）

case 0x0B：lie = 2; break; //按下第二列（P1 ^ 2接口电平被拉低）

case 0x07：lie = 1; break; //按下第一列（下拉P1 ^ 3接口级别）

}

P1 = 0XF0; //确认按下的列后，将高电平发送到矩阵键盘的行，然后该列发送低电平以确认按下了哪一行

if（P1！= 0XF 0) //如果按下按钮

{

开关（P 1) //判断P1的状态（矩阵键盘界面）（按下该行（将高电平拉低））

{

情况0xE0：挂起= 4;中断; //按下第四行（下拉P1 ^ 4接口级别）

情况0xD0：挂起= 3;中断; //按下第三行（下拉P1 ^ 5接口级别）

情况0xB0：挂起= 2;断开; //按下第二行（下拉P1 ^ 6接口级别）

情况0x70：挂起= 1;中断; //按下第一行（下拉P1 ^ 7接口级别）

}

}

}

}

while（（（P1！= 0xF 0) &&（P1！= 0X0F））;; //等待按钮放开

if（lie！= -1 && hang！=-1) //如果列和行包含数据（被认为是完整的按键操作）

{

key = lie +（（hang- 1) * 4); //将按钮的行和列转换为数字并将其分配给key（column +（row- 1) * 4)（ 4 * 4矩阵键盘的第一列+上方的行数*上方的每一行数

}

}

void smgxs（void）//数字管的最后两位显示按钮的值

{

/ *显示最后一个数码管（一位）* /

YMQA = 0; //将数据发送到的A引脚以选择数字管的最后一个数字管

YMQB = 0; //将数据发送到的B引脚以选择数字管的最后一个数字管

YMQC = 0; //将数据发送到的C引脚以选择数字管的最后一个数字管

P0 = smg [key]; //将数据发送到端口P0（控制数字管显示字符）以显示密钥的值（单位）

delay（5); //为了便于观察而延迟（延迟后，数码管的亮度会增加）

P0 = 0X00; //数字管消隐（当同时显示多个数字管而没有消隐时，它们将互相干扰）

/ *显示倒数第二个数码管（十位数）* /

YMQA = 1; //将数据发送到的A引脚并选择倒数第二个数码管

YMQB = 0; //将数据发送到的B引脚并选择倒数第二个电子管

YMQC = 0; //将数据发送到的C引脚并选择倒数第二个电子管

P0 = smg [key / 10]; //将数据发送到端口P0（控制数字管显示字符）以显示key / 10（十位数字）的值

delay（5); //为了便于观察而延迟（延迟后，数码管的亮度会增加）

P0 = 0X00; //数字管消隐（当同时显示多个数字管而没有消隐时，它们将相互干扰

}

无效延迟（int a）//延迟功能

{

int i;

for（i = 0; i}
