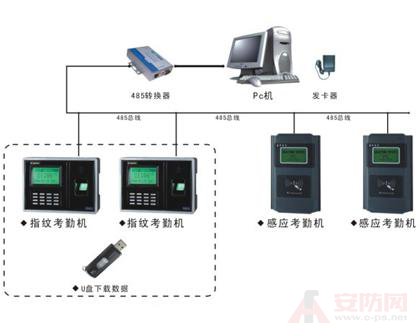

485总线经常用在我们常见的门禁系统布线中，但是大多数人不了解它，因此下面的编辑者将讨论485总线协议以及485总线传输距离的相关知识。

485总线协议

当通信距离需要几十米到几千米时，RS-485串行总线标准被广泛使用。 RS-485使用平衡传输和差分接收，因此具有抑制共模干扰的能力。此外，总线具有很高的灵敏度，可以检测低至200mV的电压，因此传输信号可以在几公里之外恢复。 RS-485采用半双工工作模式，任何时候都只能有一个点处于发送状态。因此，发送电路必须由使能信号控制。 RS-485用于多点互连时非常方便，并且可以节省许多信号线。 RS-485的应用可以联网形成一个分布式系统，该系统最多允许并行32个驱动器和32个。

485总线协议还具有以下特征：

1.RS-485的电气特性：逻辑“ 1”由两条线之间的电压差表示为+（2-6）V；逻辑“ 0”由两条线之间的电压差表示线为-（2-[K2] V表示。接口信号电平低于RS-232-C，不容易损坏接口电路芯片，并且该电平与TTL电平兼容，可以易于与TTL电路连接。

2.RS-485数据的最高传输速率为10Mbps。

3.RS-485接口是平衡驱动器和差分的组合，具有增强的抗共模干扰能力，即良好的抗噪声干扰。

由于RS-485接口具有良好的抗噪声干扰，较长的传输距离和多站功能，上述优点使其成为首选的串行接口。由于由RS485接口组成的半双工网络通常只需要两条线，因此RS485接口都使用屏蔽双绞线传输。 RS485接口连接器采用DB-9的9针插头插座，带智能端子的RS485接口采用DB-9（带孔），与键盘相连的键盘接口RS485采用DB-9（带针）。

485总线传输距离

4RS-485的最大通信距离约为1219m，最大传输速率为10Mb / S。传输速率与传输距离成反比。可以以100Kb / S的传输速率达到最大通信距离。从理论上讲，当通信速率为100Kpbs及以下时，RS485的最长传输距离可以达到1200米，但由于芯片和电缆的传输特性，实际应用中的传输距离也有所不同。在传输过程中，可以使用添加中继的方法来放大信号。最多可以添加八个继电器。也就是说，RS485的最大传输距离理论上可以达到9.6公里。如果确实需要长距离传输，则可以将光纤用作传播介质，并在的两端添加光电转换器。多模光纤的传输距离为5-10公里，而单模光纤的传输距离可以达到50公里。

本文主要是对485总线协议和485总线的传输距离的介绍。有关485总线的更多信息，请继续关注。
