华为三款手机充电器拆解对比哪个最好

适用机型：华为 mate 8 全网通64gb版,华为 p10,华为 荣耀7 全网通,oppo r9,小米 5 高配版,三星 galaxy s7 edge,华为 p10 plus,荣耀8 标准版,oppo r9 plus,华为 p9 标准版全网通,华为 p8 双4g标配版,华为 mate 9 pro,华为 mate 8 全网通,oppo a33 全网通,小米 note 顶配版,华为 荣耀6 plus 双4g,三星 galaxy s7,vivo xplay5,小米 5 标准版,华为 mate 7,...。适用机型：vivo x9,华为 mate 9,三星 galaxy s8,华为 mate 9 pro,华为 p9 标准版全网通,荣耀8 青春版,oppo r9s,荣耀8 标准版,华为 p10,华为 p10 plus,小米 6,华为 mate 8 全网通64gb版,oppo r9s plus,oppo r9,华为 荣耀6 plus 双4g,三星 galaxy s7 edge,vivo xplay5,华为 p8 双4g标配版,oppo a59s,荣耀畅玩6a 标配版,...。适用机型：华为 p10 plus,oppo r9s,荣耀8 标准版,荣耀8 青春版,oppo r9s plus,华为 mate 9,华为 p10,三星 galaxy s8,oppo a59s,华为 p9 标准版全网通,三星 galaxy s7 edge,小米 6,华为 p8 双4g标配版,oppo r9,华为 mate 8 全网通64gb版,oppo r9 plus,华为 荣耀6 移动4g标准版,华为 mate 7,vivo x9,华为 荣耀3x畅玩版,...。

华为FCP快充不用多说，属于华为手机使用范围最广的一种快充协议，虽然是私有协议，但和QC2.0技术差不多，都属于高压快充，只是加密了握手通讯过程。

Super Charge也就是我们常说的超级快充、SCP快充，最大输出功率可达22.5W。这款充电器采用了华为自主研发的低压大电流充电方案，有效解决了手机在充电过程中的发热情况。首发于华为mate 9，同样被华为mate 10、P10等旗舰机型沿用。

在Super Charge出来没多久，华为又加大开发力度，发布了一款主打人工智能手机—荣耀Magic，并配备5V/8A充电器，功率达到40W，30分钟即可让手机（2900mAh电池）充入90％电量，号称充电最快的手机，而这款手机的充电器也引起了充电头网极大的兴趣。

而且还搭配最新的无线充电协议，放上即充，摆脱充电线的烦恼，让充电变得如此美妙。一加手机3t依旧支持获得了用户们极高评价的dash极速闪充技术，dash极速闪充通过5v4a的低压闪充技术提高充电功率，在单位时间内有效提升充电速度。新车支持选装奥迪无线充电技术（充电板安装在客户车库地板内，从而实现无线充电），充电功率为3.6kw。

以上便是华为四款快充充电器，从左到右依次为华为8A充电器、华为24W USB PD充电器、华为Super Charge充电器、华为FCP+QC2.0双协议充电器。这次，充电头网拿了其中三款充电器进行拆解对比，阅读下文，了解拆解详情。

一、华为5V/8A充电器拆解

白色外壳，这款做的比较圆润。

国标拆解，可以折叠，不用的时候方便收纳外带。

插脚这面是参数镭雕，型号 HW-050800C1WH，输入是200-240V，不属于常见的宽电压。输出：5V2A或者5V8A （MAX），华为技术制造，有3C认证。

这款用了橘红色的USB-A接口，接触点弹片都是加宽的。

华为的另外一款，4.5V5A版本SCP超级快充，右边是8A版超级快充。5A版本不能折叠，8A版本可以折叠脚。

可以无损开壳。

里面是卡槽的，灌胶，PCB模块拉出来。

两块PCB组成的，中间看到是灌了黑色的胶，固定和辅助导热。

中间还有一整个塑料保护壳，绝缘同时将上下两层电路板固定成一个整体。

焊开两片PCB，全部物件，可以看到中间的白色塑料框负责连通上下两块电路板。

中间两面PCB，PULSE的变压器很是显眼，在PULSE的官网查了下，没有这个型号，目测定制品。

两边两面PCB，左边的是次级识别加同步整流，左边的是初级整流加开关管。

左侧电路板，立锜科技RT7207，识别芯片，内建同步整流驱动。

同步整流管，并联了肖特基二极管提高效率，安森美NTMFS5C612NL，丝印5C612L。60V耐压，1.5mΩ的超低导阻，能够减小大电流输出时的发热。

输出开关，Diodes PMOS，型号DMP2002UPS。同样也是非常低的导阻，降低大电流输出的发热。

2512 3毫欧合金电阻用于检测输出电流，在输出过流时检测异常过电流送至RT7207关闭输出。

左侧输出板正面有两颗固态电容，6.3V/820μF，输出滤波。AC输入的保险丝在这块板上，通过塑料框上的连线接到初级板上。华为充电器白色拆解

右侧初级板，立锜科技RT7786，初级PWM，配合RT7207实现最大8A的输出。

3个串联的MLCC是传统蓝色的Y电容。3个串联提高绝缘等级和可靠性。

输入保险丝在另外一块电路板上，可以看到一级输入EMI电路，线圈和X电容之间夹着热敏电阻。

初级侧采用两颗台湾立隆400V/22μF电容器滤波。

初级开关管为意法半导体 STFU13N65M2。0.37Ω的导阻也是很低的了。

二、华为4.5V/5A充电器拆解

华为Mate9充电器采用白色外壳，国标插脚。

单个USB输出口，长方形，中间有个凹槽，方便插拔，类似与Mate8充电器的设计。

插脚这面是参数，插脚不可折叠。具体相关信息为：HUAWEI SuperCharger，型号：HW-050450C00，输入：100-240V，0.75A，输出：5V/2A、4.5V/5A、5V/4.5A，产品具有3C认证，由赛尔康技术（深圳）制造。

拆机和以前的华为快充头一样 撬开上盖可以看到充电器的内部构造。

几乎可以无损开壳，取出PCB，抽出来，我们看到电路板上覆盖了金属片用来辅助导热。

两块PCB板子，元件密密麻麻。

从这个位置看过去，为了输出5A大电流，USB母座接口电流传输的两个弹片均做了加宽处理。

双层电路板结构，一层低压输出，另外一层高压输入。

PCB另外一面。

整流桥3A，耐压1000V，右上角是光耦，左下角是初级PWM控制芯片。

整流桥3A，耐压1000V，右上角是光耦，左下角是初级PWM控制芯片。

白色绝缘片上面有字。

拿去绝缘盖板，可以清楚的看到PCB镂空了长槽，白色绝缘片插入来绝缘，两颗固态电容为大电流输出提供稳定的滤波。

另外一面，金属导热覆盖，里面打了硅脂。

使用电烙铁卸掉散热板，拆掉散热板以后，看到散热板是用导热胶固定在电路板上的。

拆掉导热板，看到一颗单片机，还有5毫欧1206封装的取样电阻，还有一颗AO的MOS管，这里推测MOS管是在发生短路，过热等情况下关闭输出，提高安全系数。

拆除白色绝缘胶片后的整个PCB。

两层电路板采用焊接连接在一起，这里可以看到沉板的固态电容，减少了大概1/4的厚度。

焊开连接脚，拆除两个面的PCB板。

内部一个座子输出。蓝色固态电容为绿宝石CH系列，规格为820uF/6.5V，耐125℃高温。

交流电源通过保险、ntc后经全桥整流，一级400v、10μf电容滤波后正负极均通过一只电感抑制emi后进入2只并联的二级滤波电容400v、10μf*2。光纤分光盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。因此，，，由于，则（2）过电流保护快速熔断器简称快熔，其断流时间短，，元器件清单元器件 备注 数量 整流变压器 变比为3，容量至少为9636v·a 1个 晶闸管 6个 快速熔断器 用于过流保护 6个 压敏电阻 用于过压保护（直流测） 1个 电阻 用于过压保护（交流测） 3个 电容 3个 tc787 触发电路(包括：电阻，电容，三极管等) 1个 30个 电抗器 13.6mh 1个整体设计思路根据设计要求和所学知识，由于数据要求电机为大功率，所以整流电路应该选用三相电路，根据性能比较，最终确定为三相桥式全控整流电路。

Y电容的位置开了槽用来绝缘。

此处是单片机和负责关闭输出的MOS管，单片机附近有NTC热敏电阻来检测充电器温度。

华为的SuperCharger快充协议就是存储在这颗单片机里面，可以说是这个充电器的大脑。

Richtek立锜RT7207单片机，内置有NTC、同步整流 、输出还有MOS。

这里是初级电路，包含有变压器、两个电解电容和共模电感。

由于荣耀6 plus大量采用了华为自家的芯片，因此拆解上看到的内部芯片，与其他大多数安卓手机拆机，看到的会有所不同。点评：hi3716cv200是海思首个双核芯片，而hi3718是hi3716cv200方案在机顶盒市场的一个定制芯片，机顶盒行业只有海美迪一家正在使用，hi3718相比rk3066、全志a20潜力更大，它针对网络电视机顶盒特别优化，支持真1080p 60h 高清输出，支持3d解码，支持1路高清和1路标清同源或非同源输出、2路高清同源或非同源输出（同时输出两路信号），hi3718方案性能高，功能多，相比其他双核方案价格方面要贵的多，有3d蓝光播放、高性能游戏方面需求的朋友可以考虑入手海美迪的系列产品。 华为海思hi3718智能机顶盒方案由上一代3716的单核芯片升级到双核，最大的亮点是支持3d，支持1080p 60hz高清输出。

这个黑色的塑料罩，在两层PCB中间起到固定的作用，同时为元器件之间提供了绝佳的绝缘。

不要买太便宜的，像改装店基本都是大能平静，隔音棉方面基本都用车德尔平静大能这几种，价格比大能还要贵的还有好多不过没有性价比可言，止震板达到一定价格后材料都一样，高出来的价格都是品牌价值，性价比最高的是平静，质量跟大能一样，我车上有三种牌子，4门双层是大能，底盘是平静和博亚（平静的子品牌，设计用料一模一样），4门隔音和尾箱是改音响时送的，后来自己又另外购买的平静做底盘，大能的太贵ds用不起，隔音棉我觉得平静设计的波浪纹的不错，很重的一块，1mm厚的丁基胶1cm厚的泡沫棉，不想用了可以完整撕下，平静吸音棉做工不错，但是偏薄，没有车德尔的厚，如果lz准备做底盘隔音的话铺2层吸音棉，使用下来这几个牌子没区别，一样的丁基胶（就是做的原料），厚度也一样，前段时间天气热门上的丁基胶晒的有点化粘手，。脚垫选了大多数人推荐的丝圈脚垫，耐脏好打理，牌子选的固特异飞足系列，大品牌用料应该有保障，不会有刺激性气味什么的。前翅暗灰褐或稍带暗红褐色，内外线双道黑色，内线以内的亚中褶上有1条黑色或带暗红褐色纵纹，外线外衬灰白边，横脉纹为1个苍褐色圆点，横脉纹与外线间有1个大的模糊暗褐色至黑色椭圆形斑。

两颗6.5V 680uF的固态电容，品牌为AiSHi，为5A大电流输出提供了充足的保障。

共模电感，减小充电器对外界设备的干扰。

拿掉左下角的导热胶，下面是同步整流，拆到这里才发现这个电源是同步整流的，毕竟大电流小体积，只有同步整流的高效率才能做到。使用AON6260和一颗20A的肖特基并联提供同步整流，肖特基用来提高轻载和空载效率。

AON6260，耐压60V，导阻很小，用来降低大电流输出发热。

变压器特写。

主开关管，能看到该MOS管出自国际一线品牌英飞凌。

IPAN65R650CE，耐压700V，10A，650mΩ。CoolMOS。

全部拆除后部件。

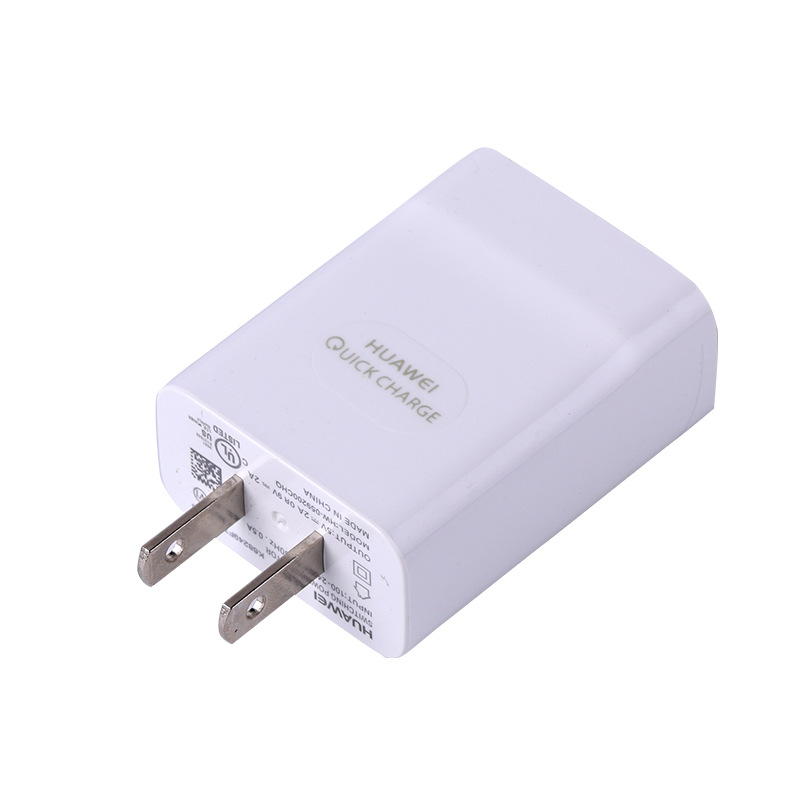

三、华为9V/2A充电器拆解

电源适配器外壳两侧设计的这个凸起部分与凹槽部分，使插拔充电器更为轻松，握持感更强。

b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流） 例如：一个条屏的长用12个p10模组，高用3个p10模组总共：36个模组 那么所需电源个数=32*16*0.1*36*0.5/5/40=4.6 取大（5个电源）。图4.8 多组输出电源供应器与电子负载之连接图并联操作当待测之电源供应器功率或电流规格超过电子负载模组的功率或电流规格时，可以将 2 组或更多组的电子负载模组输入连接处并联以增加负载功率或负载电流，此时负载电流为所有电子负载之负载电流之总和。稳定的电源可以说是电脑运行的基础，但凡是电源都是有限制功率的，而显卡性能越强，功耗就会越高，这时电源就会成为瓶颈了，很多时候莫名的宕机，黑屏重启现象就是由电源引起的，劣质电源甚至会烧毁主板和其他硬件，并且很多厂家对于电源引发的烧毁不会提供保修。

单USB输出，插座上方有华为的LOGO。

超声波焊接顶盖，稍微细心可无损打开。

电源电路正反面。

保护电路与EMI。

抑制上电浪涌电流的NTC热敏电阻。

两个主电容分别来自台湾TEAPO智宝400V 10uF和AISHi艾华400V 22uF。

变压器。

这款电源使用了两颗蓝色抗高频干扰电容。

输出端使用两颗并联的小型化固态电容。来自肇庆绿宝石电子科技股份（简称“绿宝石”），单颗规格：12V/470μF。

USB插座与磁铁无缘。

高低压区之间使用绝缘塑料片做隔离。

四颗肖特基二极管组成整流桥堆。

Dialog iW1780准谐振PWM控制器。

Dialog iW671同步整流控制器。

红框QC2.0识别IC，来自Dialog。橙框同步整流MOS，来自台湾力祥，型号M6016S。

来自英飞凌的CoolMOS主开关管，型号SS05N70，耐压750V，

全家福。

通过充电头网的拆解对比发现：

1、支持低压大电流的两款充电器均采用了两块PCB板的设计，最大程度优化PCB面积，而常规的华为FCP高压快充则是最常见的一块PCB板结构。高低压分离的设计能够节省空间，缩小充电器的体积，两块电路板中间的框架结构，对充电器内部结构保护更好，不过生产工艺复杂，成本高。

2、芯片部分，两款低压大电流充电器均采用立锜科技的方案，另一款高压大电流充电器则使用了Dialog方案；三款产品的协议识别部分均为定制产品。另外，对于两款低压大电流充电器来说，由于都使用了同一款协议识别方案，所以即使输出规格不一致，但在协议支持方面不会有太大差异。

在处理器供电部分，主板采用了10相供电设计，搭配密闭式电感和高品质的固态电容，用料经过精心挑选，保证品质上乘，这样的用料可保证供电稳定，并可以承受更高的电流与电压，保证极限超频时，供电也能够持续稳定。当大信 号通 过放 大器时 ， 电流会对 电 容充 电， 充电速度取决 于放 大器 的 内部 电 阻、 电容和 电流 值。该脚外接一个电容，在启动时，该电容进行充电，充电完成后输出激励脉冲才达到最大值，以避免对ccfl等元件的电流冲击。

4、三款充电器无论是用料还是做工，都属于业界顶尖水平。所以说，并不是谁都可以成为世界500强。
