用于垂直和水平截面测量的数据处理软件

用于垂直和水平测量的数据处理软件的最新版本是一种具有简单易懂的界面且没有太多内存的数据处理工具. 垂直和水平截面测量数据处理软件的正式版本主要用于垂直和水平截面测量的研究和开发，包括快速选择数据方法，处理特征和使用的数据格式. 纵横断面测量数据处理软件主要用于纵横断面的测量，有效地完成了对多种水准，全站仪，RTK，等

类似软件

发行说明

软件地址

用于垂直和水平截面测量的数据处理软件的软件功能

该软件可以及时有效地完成对由多种水准仪，全站仪，RTK等收集的水平和垂直横截面数据的检查，计算和绘制，尤其是RTK可以收集的横截面数据. 转换为另一种行业标准数据格式

现场收集的堤防，沟渠，道路等断面数据的处理和应用已集成，并通过网络将实时信息实时提供给设计人员

该软件将AutoCAD的图形指令及其截面数据形成为* .dxf交换格式，可以在AutoCAD环境下调用和编辑为图形，并且该格式灵活多变

设计人员可以使用由软件形成的数据和图形文件，然后根据设计元素（例如设计水位，设计堤顶高度，填充高度等），可以执行各种绘图计算，例如剖面，土方和水文学

用于垂直和水平截面测量的数据处理软件的软件功能

可以快速改善数据收集

它还支持快速收集断面数据

它还可以轻松实现全数字化操作

您可以选择截面测量方法

您可以设置绘图参数

快速选择选项实例

您可以快速设置名称和代码

用于纵横截面测量的数据处理软件的安装方法

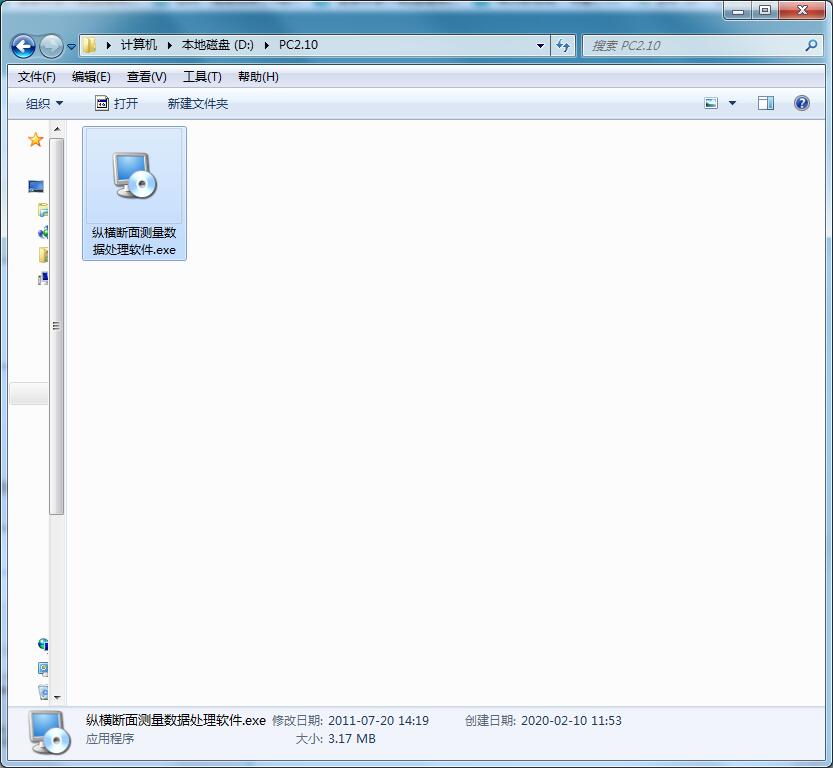

1. 该站点将快速下载您需要的附件包，解压后，单击纵横截面测量数据处理软件.exe，即可​​快速安装；

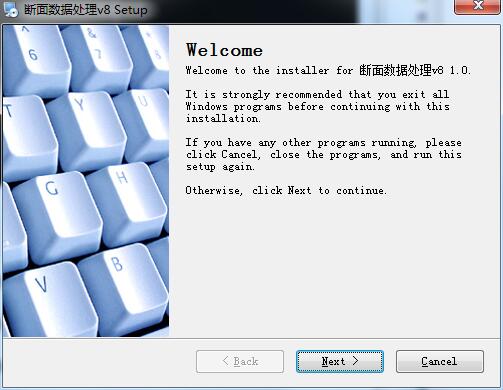

2. 进入软件的朋友安装向导界面，单击下一步；

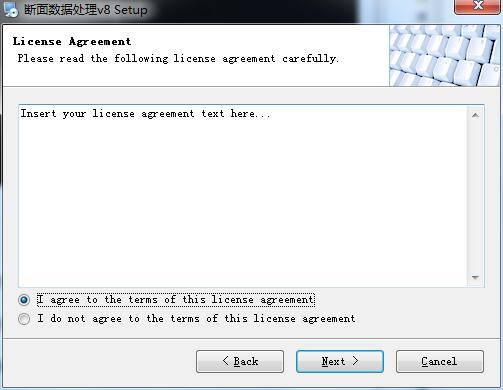

3. 单击我接受软件许可协议中的使用条款，然后单击下一步；

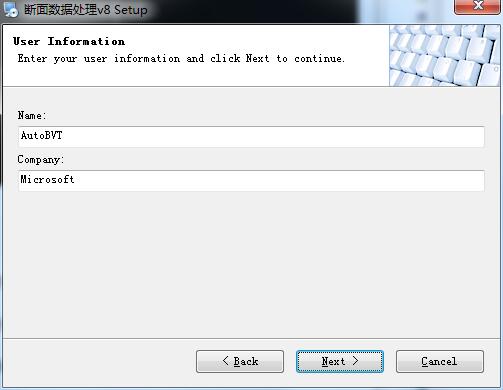

4. 需要输入用户信息，请点击下一步；

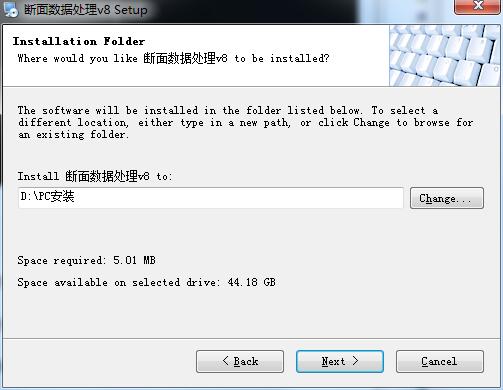

5. 选择软件的安装位置，默认位置为“ C: 程序文件（x86）段数据处理v8”，建议安装在D盘上，单击“下一步”；

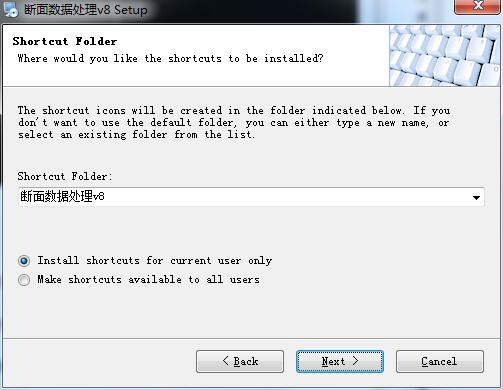

6. 选择菜单文件夹，默认文件夹为“截面数据处理v8”，单击“下一步”；

7. 该软件可以快速安装了，单击下一步；

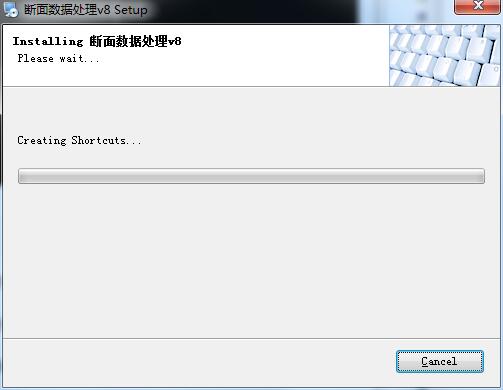

8. 该软件正在快速安装中，请耐心等待以完成；

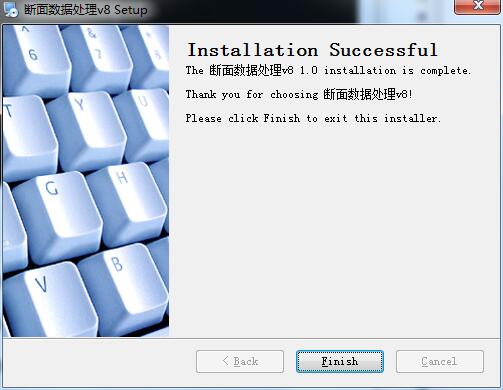

9. 已经安装了用于垂直和水平截面测量的数据处理软件，单击以完成；

使用数据处理软件进行垂直和水平截面测量的步骤

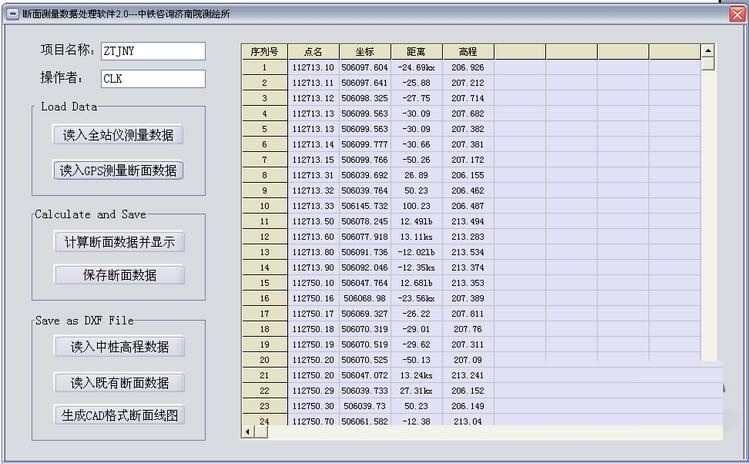

1. 对于由全站仪测量的断面数据，在设置“项目名称”和“操作员”之后，需要单击“导入全站仪测量数据”按钮以* .Dat格式导入测量数据. 在剖面数据文件中显示中桩的高程数据，然后单击“读取中桩高程数据”按钮以读取行上的中桩高程，然后单击“计算剖面数据并显示”按钮要显示计算结果测量数据处理，最后单击“保存断面数据”并生成CAD格式的断面线图，保存断面数据并分别生成* .dxf格式的图形数据文件. 当然，您也可以忽略中桩高程数据的导入，最后保存断面数据

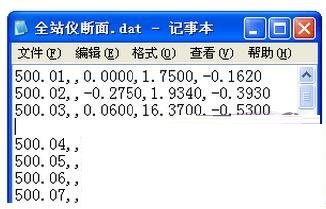

在文件中，剖面高程显示默认值0. 全站仪测量的剖面数据格式如下

每行数据都可以用逗号或空格分隔. 行之间允许有空行. 第一列是点名称. 允许使用数字和字符. 但是，小数点前的数据必须一致，并且小数点后必须保留两个数据. . 第二和第三列是点坐标. 根据全站仪测量横截面的习惯测量数据处理，第二列控制横向偏移，第三列指示距线中心的距离. 数据通常为左负和右正，以及第四列的高度差.

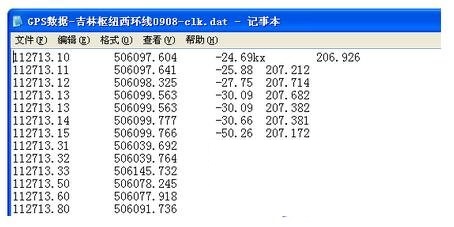

2. 在处理GPS RTK采集的路段数据时，其操作过程与之前对全站仪测量路段数据的处理基本相同，即先单击“读入全站仪测量数据”按钮，再单击“读入GPS”最后，如果要生成* .dxf格式的图形数据文件，则必须首先读取高程数据. 导入的GPS RTK收集的断面数据格式如下:

其中，第一列是点名称的第一列，允许数字和字符，但是小数点之前的数据必须一致，小数点之后的两个数据必须保留. 第二列是无意义的列，保留用于数据结构. 第三列表示距离和备注. 允许使用数字和字符，但是数字必须包含两个小数位，并且字符必须紧跟数字. 根据路线测量习惯，路线左侧的距离为负，右侧的距离为正，第四列为GPS RTK高程.

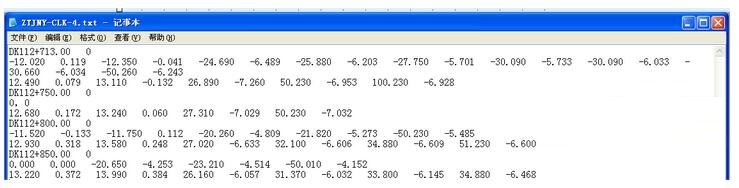

3. 如果已经编辑了横截面数据，则只需单击“导入中桩高程数据”按钮和“导入现有横截面数据”按钮以导入相关数据，最后单击“生成CAD格式”截面线图“”，可以得到* .dxf格式的图形数据文件，现有的截面数据格式如下

应注意，点名之后的“ 0”是可选的. 如果左侧或右侧没有测量数据，则必须输入“ 0”.

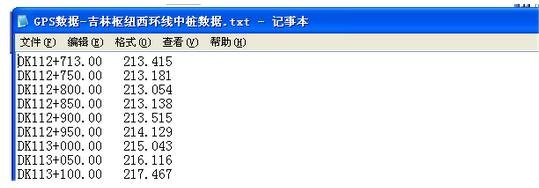

4. 导入的中间股权数据的格式如下:

中间桩的数据点名称不必与之前导入的剖面测量数据的点名称相同，中间桩数据的数量也可以与剖面数据的数量不一致. 但是

中间桩数据的排列顺序必须与先前导入的断面测量数据的点名称顺序相同.

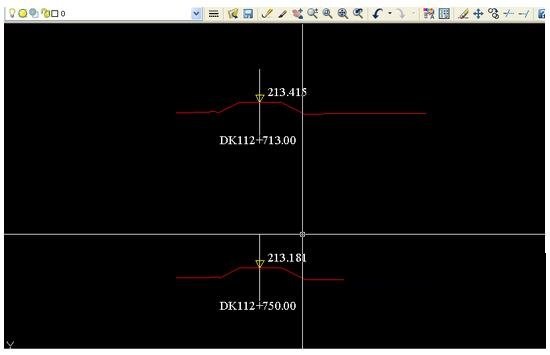

5. 下面显示了“以CAD格式生成横截面线图”.

纵向和横向截面测量数据处理软件的注意事项

1. 在导入的原始数据中，如果两点之间的距离相同，则将要测量的数据放在一起，以便于正确生成剖面数据.

2. 在使用过程中，一次导入的数据不能超过9600行，一次导入的节数不能超过160，每个节的单面数据不能超过30点.

用于垂直和水平截面测量的数据处理软件的更新日志

将错误彻底清除

优化用户反馈问题并改善详细体验
