将交流电转换为直流电的半导体器件. 通常，它包含一个带有两个端子（阳极和阴极）的PN结.

P区域中的载流子是空穴，N区域中的载流子是电子，在P和N区域形成一定的势垒. 当相对于N区向P区施加正电压时，势垒降低，并且在势垒两侧附近生成存储载流子，该存储载流子可通过大电流且电压降较低（通常为0.7V）. 状态相同.

如果添加相反的电压，势垒会增加，并且可以承受较高的反向电压，并且会流过小的反向电流（称为反向泄漏电流），这称为反向阻止状态. 整流二极管具有明显的单向导电性.

整流二极管可以由半导体锗或硅制成. 硅整流二极管的击穿电压高，反向漏电流小，高温性能好. 通常三个二极管整流电路图，高压大功率整流二极管由高纯度单晶硅制成. 这种设备的结区很大，可以通过大电流（高达数千安培），但是工作频率不高，通常低于几十千赫兹. 整流二极管主要用于各种低频整流电路.

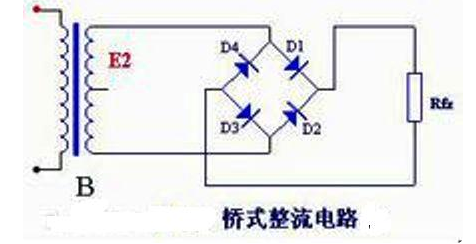

二极管整流电路

一个半波整流电路

图5-1是最简单的整流器电路. 它由电源变压器B，整流二极管D和负载电阻Rfz组成. 变压器将市电电压（通常为220伏）转换为所需的交流电压e2，而D将交流电转换为脉动直流电.

变压器截止电压e2是正弦波电压，其方向和大小会随时间变化. 其波形如图5-2（a）所示. 在从0到K的时间内，e2为正半周期，即变压器的上端为正，下端为负. 此时，二极管承受正向电压并导通，并且e2通过它与负载电阻Rfz相加. 在π〜2π期间，e2为负半个周期，变压器的次级端为正，而上端为负. 此时，D承受反向电压并且不导通，Rfz上没有电压. 在π〜2π的时间内，重复时间0〜π的过程，在3π〜4π的时候，重复时间π〜2π的过程...以这种方式重复，交流电的负半周期将被“切断”，仅在一个半周期内通过Rfz为正三个二极管整流电路图，在Rfz上获得单个向右的电压（正负上下），如图5-2（b）所示，达到了整流的目的，但是负载电压Usc. 负载电流的大小也随时间而变化，因此通常称为脉动直流.
