卧式插件机讲义

个人数据整理仅用于学习使用卧式插件机. 演讲内容前言: 使用和安全预防措施第1章: 设备组成和技术规格第2章: 操作程序说明第3章: 程序编辑步骤第4章: 基本故障排除分析和设备维护第5章: 设备结构和组件图前言: 使用和安全注意事项为了使本设备正常工作，请注意以下事项: 1.请在以下场所使用: 设备的环境温度为: 5〜25 C的相对湿度为20〜95℅. 它不会暴露在直射的阳光下，不会凝结水，也不会溅水，油或化学液体. 2.正常使用设备时，请在设备前后预留一定的空间，作为操作和维护所需的空间. 另外，请勿将设备配置为阻碍散热空间，例如引擎盖. b5E2RGbCAP 3.如果中止使用此设备，请把设备放在以下位置: 环境温度: 0〜40. C相对湿度: 20〜95℅不暴露在直射阳光下，不凝结水，不溅水，油或化学液体的地方. 为了防止灰尘，请考虑采取遮盖措施，例如戴上头巾，但必须透气. 4. 5.请勿使设备受到撞击或强烈震动，否则可能导致故障. 关闭设备电源时，请按以下顺序执行系统退出/关闭过程: 退出应用程序，退出Windows，然后关闭电源. 如果在没有执行此过程的情况下切断电源或重新启动，则数据将无法保存完好，并且可能会损坏硬盘.

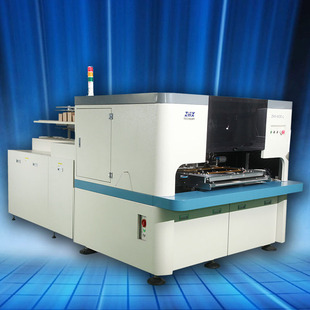

p1EanqFDPw 6.为了安全起见，请勿在设备运行时打开外壳或将身体伸入外壳. 7.频繁打开和关闭电源将是设备故障的原因. 关闭电源后，请在打开20秒钟以上后再打开电源. DXDiTa9E3d请注意以上事项！ -1- / 22个人数据核对仅供学习使用: 第1章: 设备组成和技术规格1.1概述XG-2000系列卧式插件机是我公司开发和生产的第三代机型. 根据程序的顺序，将42mm宽的编织好的水平组件（电阻，二极管等）和跳线自动准确地插入到PCB <电路）板中，并弯曲和切割支脚以将组件固定在PCB上. RTCrpUDGiT本机的一个独特功能是可以将管跳线直接插入PCB，而无需重新布置. 可以节省跳线的1/3. 借助自行开发的软件，该机器将三项功能合而为一: 可以独立插入跳线，也可以单独插入水平电子组件，并且可以将跳线和水平组件混合. 一台机器只需要一个人就可以完成40个手动插件的生产能力. 5PCzVD7HxA机床的工作台移动卧式插件机卧式插件机，零件形成宽度调整

jLBHrnAILg机器配备了“机器视觉”系统. 通过摄像机标记编程，自动校正和识别位置的标记点. 它克服了传统的PCB加工误差和PCB机械定位不一致导致的插入精度低的技术问题，大大提高了生产效率. xHAQX74J0X机器的系统控制采用完全计算机控制. 如果没有大量的控制板，只要维护人员对电气工程有清楚的了解，然后接受几天的培训，他们就有能力消除电气故障. 操作系统具有显示机器各通道当前信号状态的功能，以实现故障的自诊断. 操作界面简洁明了，“友好”，易学易用. LDAYtRyKfE 1.2机架机架结构经过科学计算，用方形铁管和铁板焊接，然后进行时效处理，具有良好的刚性和稳定性. 1.3 X，Y机制X-Y工作台. 由于要插入的每个点的位置由代数数轴上的每个点对应于X和Y坐标值的原理确定，因此生成了X-Y表. 要插入的PCB固定在移动的工作台上. 在计算机和伺服系统的控制下，PCB将按照设置的程序移至插入式磁头，并将其插入. Zzz6ZB2Ltk X表格在表格上方. 固定在工作台上的两组硬钢轴和安装在中间的一组滚珠丝杠构成了直线运动机构.

工作台与线性轴承和螺母连接，伺服电机带动螺丝旋转，从而驱动X工作台沿X方向移动. dvzfvkwMI1为了防止X工作台超过极限运动，它在其极限上设置了机械和电子极限. 当光电开关信号检测板挡住正向和负向限位开关时，服务器将停止在该方向上运行. 当光电开关信号不起作用时，正负机械极限会停止工作，从而阻止工作台朝这个方向移动. rqyn14ZNXI在X表上方安装Y表. 除了上述的X工作台结构之的轴承支撑，该轴承由转盘电机驱动旋转并通过转盘锁定机构停止和定位. 九个磁铁嵌入转盘周围，并与转盘传感器板配合以检测转盘的返回位置和零位置，以控制转盘的旋转角度. SixE2yXPq5转盘锁定机构由一个锁舌和一对锁芯驱动缸组成. 当转盘需要旋转时，圆柱体伸出，锁舌收缩；当转盘旋转到设定位置时，圆柱体收缩，锁舌伸出，转盘的前端和固定夹紧密接合，转盘停止并定位. 6ewMyirQFL 1.4插入式磁头插入式磁头机构中的进纸伺服电机驱动进纸齿轮逆时针旋转一次，然后进纸盘将胶带中的电子元件发送到插入式磁头的底部；插入式主轴

这时，在剪切机构的上下缸的驱动下，两个剪切缸伸出，弯曲插入PCB的导线，切断多余的导线，将电子元件固定在PCB上. 然后，基座开始下降并返回，插入主轴开始向上返回. 在下一个命令出现之前，重复此操作. kavU42VRUs注意: 下图显示了插入式机头的主体: 1.5跳线机构该机器可以将灯光（跳接器）直接发送到插入式机头，而无需由顺序排列器进行排列
