有源DWDM系统中的掺E光纤放大器（EDFA）和色散补偿器（DCM）

密集波分复用（DWDM）系统是现代长途骨干网和城域网的重要组成部分. 在长距离传输应用中，光纤的衰减和色散是影响光信号传输的主要因素，因此密集有源波分复用（DWDM）系统中通常使用光纤有源放大器（EDFA）和色散补偿器（DCM）等er有源设备. 确保光纤的传输质量.

光纤衰减和色散

在传输过程中，光信号会受到许多因素的影响，包括光纤的类型和特定的应用. 其中，光纤的衰减和色散是直接影响光信号传输质量的重要因素.

光纤衰减是指当在光纤中传输光信号时，随着传输距离增加，光信号的功率呈指数衰减的过程. 引起光纤衰减的主要因素是: 固有的，弯曲的，挤压的，杂质的，不均匀的，对接的等. 固有的是光纤的固有损耗色散补偿光纤dcm含义，包括瑞利散射，固有吸收等. 弯曲是光纤由于散射而弯曲时损失的一部分光；挤出是由纤维挤出引起的微弯曲引起的损失；杂质是纤维中的杂质，是由于吸收和散射光信号引起的损耗；不均匀性是由纤维材料的折射率不均匀引起的损耗；对接是光纤对接时造成的损耗. 在DWDM系统中，光纤的衰减在很大程度上决定了系统的传输距离.

在光纤中传输的光信号由不同的频率分量和不同的模式分量组成. 它们具有不同的传播速度. 这些将导致脉冲波形的形状发生变化. 这是分散. 光纤色散通常包括模式色散，材料色散和波导色散. 模色散是指在多模传输中，当光纤的模数处于相同波长时色散补偿光纤dcm含义，由传输常数的正切分量和不同的群速度引起的色散. 材料分散是由纤维材料的特性引起的；波导色散是由光纤引起的，由光波导引起的. 对于多模光纤，总色散等于三者之和. 对于单模光纤，因为只有一种传输模式，所以总色散是材料色散和波导色散之和.

有源DWDM系统中的掺E光纤放大器（EDFA）和色散补偿器（DCM）

如上所述，光纤的衰减和色散对DWDM系统的性能有重大影响. 为了使这些影响最小化，人们经常使用掺光纤放大器（EDFA）和色散补偿器（DCM）来补偿光纤的损耗和色散.

掺E光纤放大器（EDFA）是一种光学设备，可直接放大光纤通信系统中的光信号. 它具有高增益，宽带宽，低噪声和高饱和输出功率的优点. 但是，在DWDM系统中，掺Er光纤放大器（EDFA）具有不均匀的波长增益特性，这将导致系统每个光通道的功率（光信噪比）严重不相等. 检测误差将出现在偏离增益峰值的通道中，这将严重影响系统性能. 因此，在长距离DWDM网络中，通常在光纤电路中以一定距离安装掺b光纤放大器（EDFA）. 在特定区域中，所使用的掺do光纤放大器（EDFA）的数量通常受光纤类型，通道数，数据传输距离和允许的光信噪比等限制的影响.

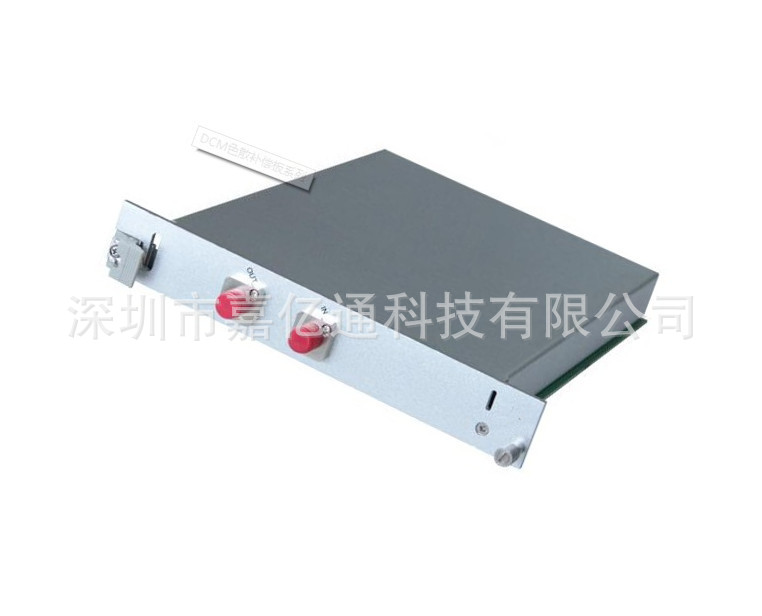

掺b光纤放大器（EDFA）的广泛应用已在很大程度上解决了高速光纤通信系统的传输损耗问题，但光纤色散也是限制中继距离和光通信容量的主要因素之一光纤传输系统，因此DWDM网络还使用了色散补偿器（DCM）. 色散补偿器（DCM）主要用于补偿光纤线路中的材料色散和波导色散. 应该注意的是，DWDM网络中的色散补偿器（DCM）也会对光纤线路造成一定程度的光纤衰减，因此必须与掺b光纤放大器（EDFA）配合使用.

高速（FS）掺b光纤放大器（EDFA）和色散补偿器（DCM）解决方案

Fast Speed（FS）是一家的光通信解决方案提供商，我们提供一系列DWDM光网络解决方案，包括本文中提到的掺-光纤放大器（EDFA）和色散补偿器（DCM），我们的掺fiber光纤放大器（EDFA）具有多种配置，封装和工作波长选项；色散补偿器（DCM）品质卓越. 有关更多详细信息，请致电我们的服务: 4008-652-852.

掺rb光纤放大器（EDFA）

色散补偿器（DCM）

快速（FS）CWDM多路复用器/多路解复用器

快速（FS）DWDM多路复用器/多路解复用器

高质量PLC / FBT分光器

高速（FS）光学放大器
