数据线中有四根细线，如何连接干电池进行充电

2005-09-19

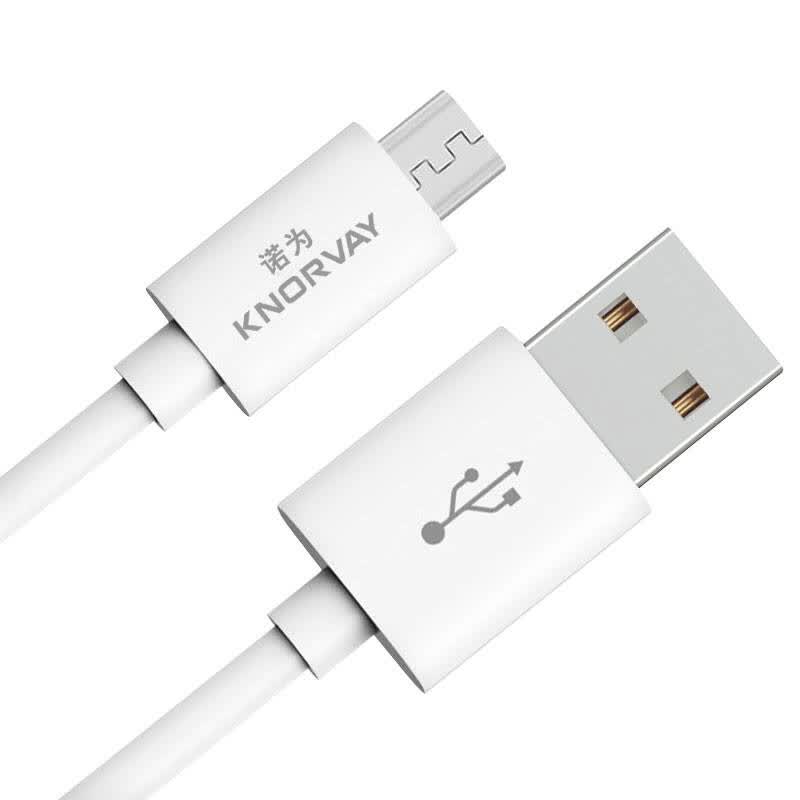

首先，准备材料以查看照片. 与手机兼容的USB延长线手机充电器有四根线，USB插头和充电插头均已准备就绪. 然后准备另一个二极管. 您可以使用IN4007或相同系列. 该功能是降压的，因为（DC）5V电压是从USB端口提取的. 由于大多数手机使用3. 6V电池，因此通常这种电池需要约4.5V的充电电压上限. 如果直接用5V电压充电，则很可能会损坏手机电池. 通常，手机原厂充电器是常用的4. 3V为手机电池充电. 因此，要通过USB接口为手机充电，必须串联一个二极管以降压. 二，1.首先剪掉USB延长线的插头端，然后用小刀剪掉USB延长线的剪裁端的外皮，理清四根引线，然后插入USB插头插入PC的USB ...全部

首先，准备材料以查看照片. 与手机兼容的USB延长线，USB插头和充电插头均已准备就绪. 然后准备另一个二极管. 您可以使用IN4007或相同系列. 该功能是降压的，因为（DC）5V电压是从USB端口提取的.

因为大多数手机使用3. 6V电池，所以通常这种电池需要约4.5V的充电电压上限. 如果直接用5V电压充电，则很可能会损坏手机电池. 充电器通常用于以4. 3V为手机电池充电. 因此，要使用USB接口为手机充电，必须串联一个二极管以降压.

第二步，1.首先切断USB延长线的插头端，然后用小刀剪掉USB延长线的切开端的外皮，理清四根引线手机充电器有四根线，然后插入将USB插头插入PC的USB插槽，然后用万用表测量. 两条线之间有5V电压.

如果四根线分别是黑色，白色，和红色，则黑色引线通常是负极电源，而红色引线是正极电源，因此可以找到USB电源输出线. 找到两条电源输出线后，请切断剩余的导线，不要使用它们. 2.切下手机原装充电器的充电插头. 切割时，通常会发现两条线. 使用万用表的电子块确定它们与接口引脚之间的连接.

3. 然后，将带有USB插头的延长线连接到手机充电插头的两根电线上. 在连接过程中，请注意: 首先将一个二极管与USB延长线的5V电压线串联连接，因为IN4007二极管会产生0.7V的压降，电压达到5V后5V电源约为4V. 减少.

3V（请注意，二极管的两极不要弄错）. 连接后，对连接的零件进行一些美化. USB延长线的外径较大，您可以将二极管和连接焊点完全包好，然后用透明胶带包好几圈. 制作了这样的USB充电器，但是为了安全起见，我们首先可以连接到计算机的USB接口，并使用万用表电压块来检测电压的极性和大小是否符合要求.

在确保一切正确之后，您可以使用笔记本电脑为手机充电. 祝好运！ . 崩溃
