如何在不使用编程软件的情况下导入贴片机的SMT坐标

随着电子技术的发展，现在基本上所有PCB都需要SMT放置. 但是，一般有两种SMT贴片机编程方法:

1. 编程

2. 离线编程

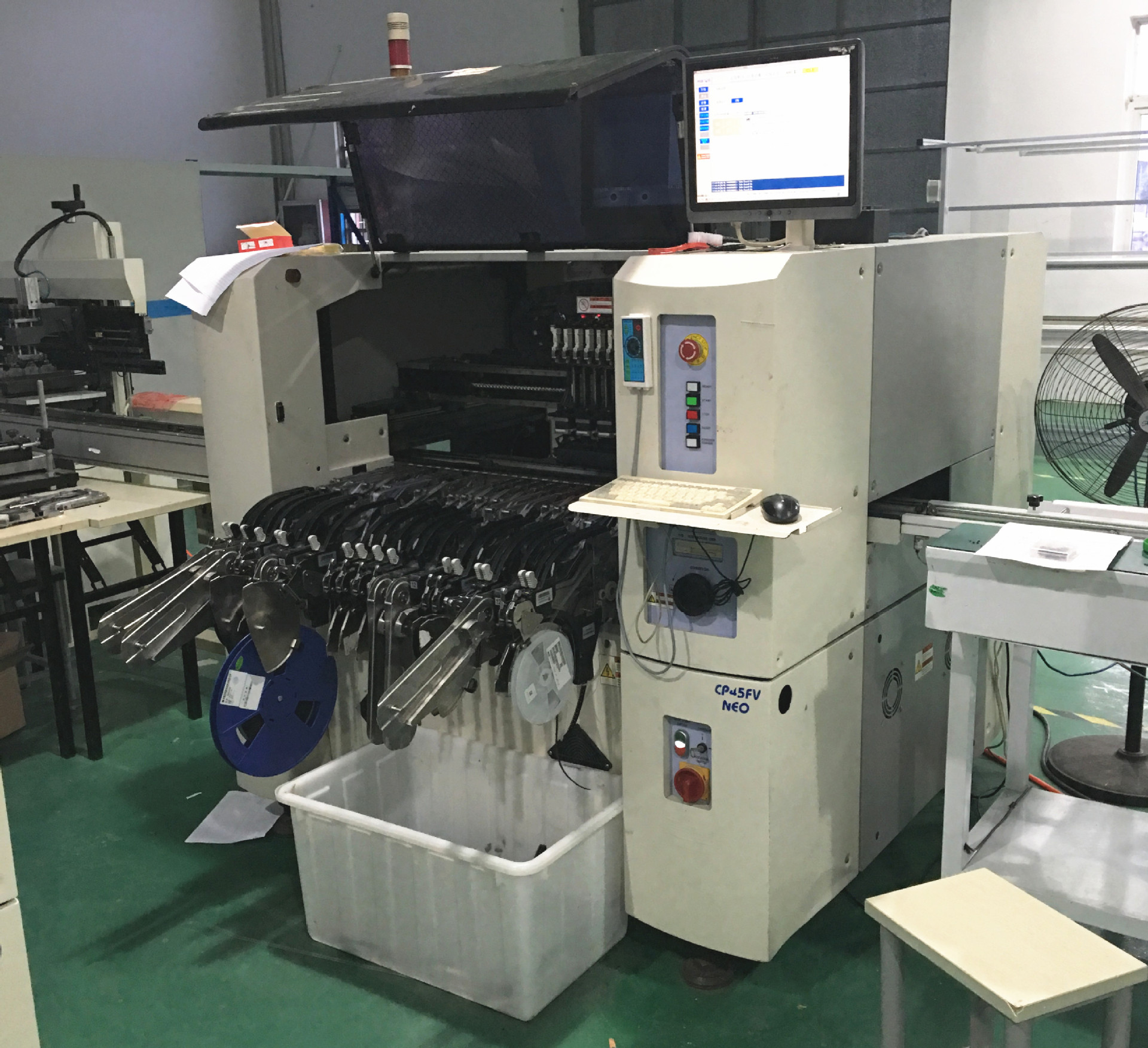

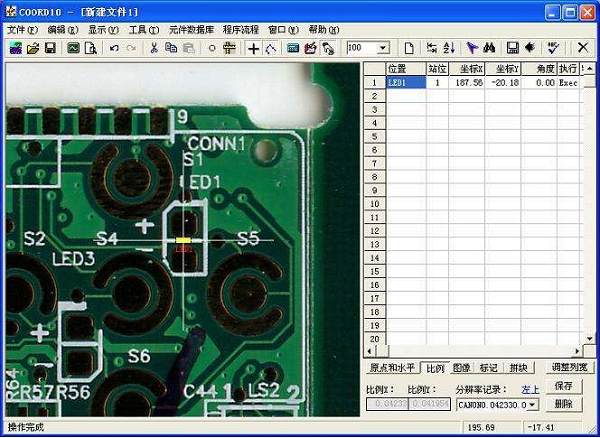

编程是最常用的方法之一，编程慢且效率低. 因此，有一个脱机编程软件. 离线编程软件可以预先完成程序，然后将坐标复制到具有USB或磁盘的机器上，然后找到要使用它的原点. 市场上常见的离线编程软件包括coord10和SPI，但是编程软件的销售价格相对较高，很多公司都不会购买.

现在，根据我个人的经验，作者教你如何使用Excel表将数据导入三星贴片机.

首先，必须导出PCB文件的坐标

导出后，使用Excel打开以下图片:

使用过滤器工具，将TOP和BOTT与顶层和底层分开，然后删除顶层. 如果导出的X和Y坐标具有MM单位，请使用替换工具将其删除. 如果它是顶级组件，则X坐标应为* -1（镜像）三星贴片机离线编程，然后复制并粘贴该值（而不是包含公式的表）.

在后一项中，插入组件参数，例如C0603 107PF. 该组件是根据个人习惯命名的. 该习惯是根据机器中使用的组件来命名的. 名称应相同. 导入时可以节省时间.

在处理完所有内容之后三星贴片机离线编程，您可以导出贴片机格式.

文件-另存为-其他格式

保存TXT的文本格式，请注意必须以（TXT格式）保存. 只有这样，才能将其导入机器的计算机，否则其他格式将出现乱码.

三星贴片机的编程方法完全相同，因此导入内容也相似. 以下内容将CP45导入用作一列，以教您导入内容. （因为我还没有从事SMT行业，所以无法使用机器的物理图来完成本教程. 我只在计算机上安装了45台机器的软件）

导出为TXT格式后，关闭EXCEL软件.

步骤-导入

选择“所有文件”作为文件类型，打开文件保存目录，单击文件，然后打开.

导入后如下:

选择相应的导入位置和角度

全部选择，如下所示:

选择后，单击“转到”，然后单击“确定”.

不要删除导入的坐标内容，如果没有组件库，请再次进行.

以上教学已完成，如果您不理解，可以关注我，然后发送私人消息.
