诺基亚系列和Apple手机的接线图

关于小米的耳机，最近许多朋友都在问兼容性问题. 他们可以使用诺基亚的耳机和HTC耳机吗？ .

以下是对手机耳机接口的分析:

目前，最标准的手机是3.5毫米耳机插头，而历史上的3.5耳机有两极（最早的随身听单声道耳机），三极（随身听，MP3立体声耳机）和四极（带麦克风的立体声） ）等.

让我们谈谈三极耳机，这是用于普通随身听的立体声耳机，例如舒尔，Magic Sound，Sennheiser，Audio-Technica，SONY，Philips等. 这些耳机当然可以直接使用. 音乐完全没有问题，但是因为没有麦克风，也没有线控，所以如果要拨打电话，只能戴耳机，握住手机，并通过手机麦克风拨打电话.

手机的耳机（包括线控耳机）为四极型. 由于联系人的定义不同，因此存在较大的兼容性问题.

尽管它们的直径均为3.5mm，但它们似乎是标准的，而且似乎是通用的，但实际上它们并不是通用的.

首先，联系人的顺序不同. 假设从插头顶部到插头根部连接的顺序定义为A，B，C和D:

*普通手机（包括诺基亚诺基亚耳机手机，三星等）为: L，R，MIC，GND

*小米，iPhone，HTC等是: L，R，GND，MIC

有关详细信息，请参见下图:

因此，这两种类型的四极耳机并不通用. 例如，当三星的耳机插入小米听歌时，您会发现人声部分就像卡拉OK一样的伴奏声音. 仅当按住耳机上的通话按钮时，声音才能正常，主要是因为GND和MIC对齐不正确.

对于两极耳机插头，L以外的所有插头都连接到GND，也就是说，左声道同时传输到两个耳机以进行播放，并且GND和L只有两个有效触点.

三极耳机插头同时连接到GND和MIC. GND，R和L这三个有效接点足以满足立体声信号的需要.

对于手机功能，实际上是通过公共接地线（GND）提供外部天线功能.

类似地，对于具有视频输出的3.5mm插头，顺序为GND，VIDEO，R，L.

对于电线控制，它是通过MIC和GND回路控制的. 这对于不同系列的手机而言是不同的. 尽管接触位置相同，但不能保证兼容性.

经过实际测试，小米上使用了Apple耳机. 听音乐没有问题.

仅中间按钮可用于控制线，音量键无效，麦克风无效.

HTC DesireHD耳机与小米完全兼容，所有音乐控件（播放，暂停，上一个和下一个）诺基亚耳机手机，麦克风和通话控件（通话，挂断）都可以正常使用.

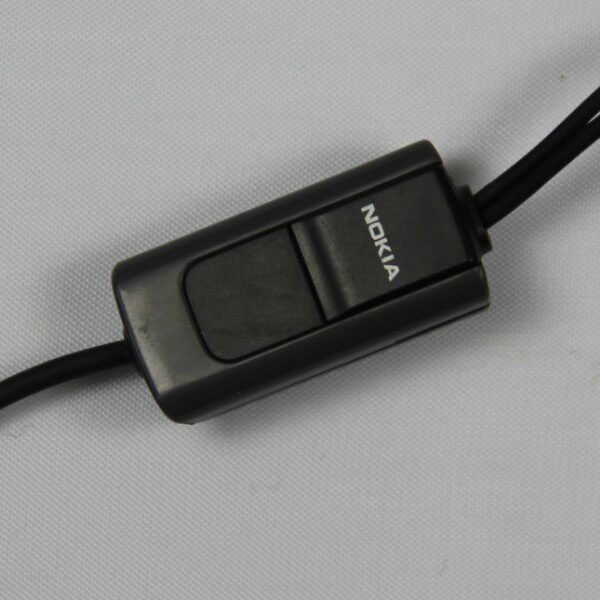

以下是诺基亚，摩托罗拉ME722和线控耳机的接线图. 通常，Android耳机只能伴奏，黑色和的线可以互换和修改.
