通用手机充电器

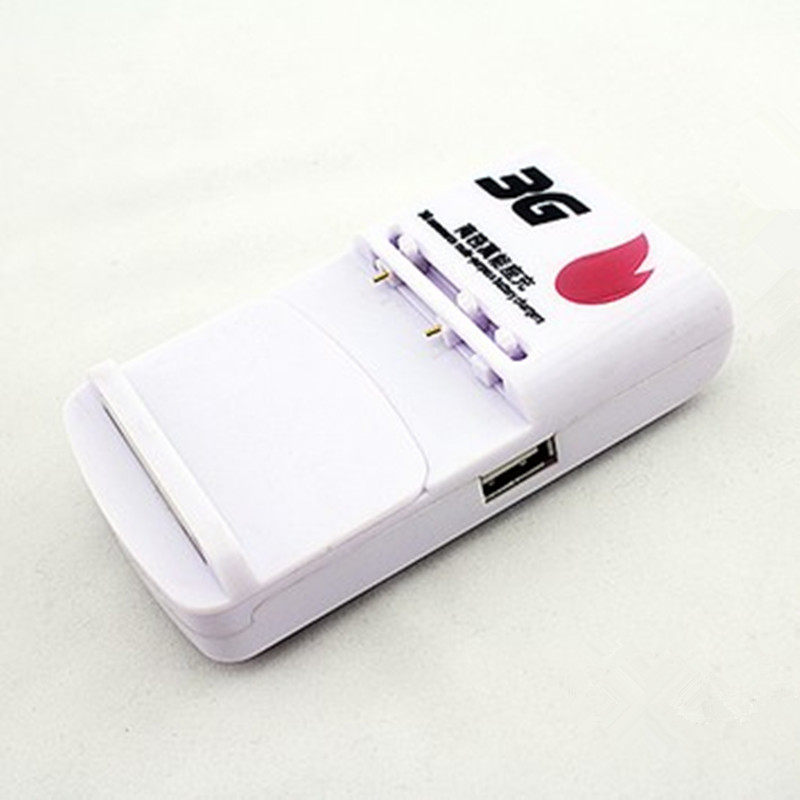

手机电池通用充电器电路原理由于每种类型的手机都配有不同的充电器插座，因此并非所有手机充电器都通用. 当用户的手机充电器损坏或丢失时，无法修理或购买相同型号的充电器，导致手机无法使用. 通用充电器制造商看到了这一商机，并开发和生产了用于手机的通用充电器. 充电器体积小，携带方便，操作简单，价格低廉，适合多种型号，因此受到用户的欢迎. 下面以深圳市亚力通实业生产的山东通S538万能充电器为例快速万能充电器，介绍其工作原理和维护方法. 该充电器市场占有率较高，没有随机电路图，给维修带来一定困难. 本文根据实物图绘制其工作原理图，请参见附图，以供维护时参考. 四海通S538通用充电器在外观设计上独树一帜. 面板使用由透明塑料制成的半椭圆形夹子，在透明塑料面板上固定了两个可调距离的透明不锈钢弹簧作为充电电极. 面板背面并排有一个测试开关（极性开关）和四个状态指示灯. 用户可以根据需要调节充电器电极与输出电压极性之间的距离，并可以通过状态指示器轻松查看电池的充电状态. 一，工作原理充电器电路主要由振荡电路，充电电路，稳压保护电路等组成. 其输入电压为AC220V，50 / 60Hz，40mA，输出电压为D.2V，输出电流为150mA〜180mA.

在充电之前，请先连接要充电的电池，然后查看充电器面板上的测试指示灯是否点亮？如果亮，则表示极性正确，可以连接电源进行充电；否则，请说明电池极性和充电器输出电压的极性相反. 此时需要按下极性开关AN1（测试键）. 具体电路原理如下. 1.振荡电路该电路主要由晶体管VT2和开关变压器T1组成. 在接通电源之后，AC 220V由二极管VD2进行半波整流以形成约100V的DC电压. 该电压通过开关变压器T1的初级绕组施加到晶体管VT2的极c. 同时，该电压通过启动电阻器R4向VT2的b极提供正向偏置电压，以接通VT2. 此时，由晶体管VT2和开关变压器T1组成的间歇振荡电路开始工作，电流流过开关变压器T的初级绕组1-1. 变压器T的绕组1-2通过反馈电阻R1和电容器C1加到VT2的b极，使晶体管VT2的b极的导通电流增加，并迅速进入饱和区. 随着电容器C1两端的电压继续增加，VT1的b极电压逐渐降低，从而使晶体管VT2逐渐从饱和区域退出，其集电极电流开始减小，并且在初级绕组中产生的磁通变压器T的1-1也开​​始减小.

在变压器T的绕组1-2中感应的负反馈电压使VT2快速截止并完成振荡周期. 当VT2进入截止期时，变压器T的绕组1-3感应出约5.5V的交流电压作为下一级的充电电压. 2.充电电路该电路主要由软塑料封装IC1（YLT539）和三极管VT3组成. 从变压器T的绕组1-3感应出的交流电压5.5V由二极管VD3整流并由电容器C3滤波，并且输出约8.5V的直流电压（空载），并且该部分在晶体管VT3的e极加电压;另一部分发送到软塑料封装IC1（YLT539）的引脚1，以为其提供工作电源. 集成块IC1在具有可用电源后开始工作，并在其8引脚输出低电平充电脉冲，从而使晶体管VT3导通，并且DC 8.5V电压开始为电池E充电. 当要充电的电池E的电压低于4.2V时，该电压将被采样电阻R11和R12分压，并加至IC1的引脚6. 电压比IC1的内部参考电压低的多，IC的IC1的引脚8输出的电平越低，晶体管VT3的b极的电势越低，直流电压的导通越大（8.5V）通过极性开关S1快速为电池E充电.

由于IC1的引脚2、3和4和电容器形成了一个振荡谐振电路，所以从引脚2输出的振荡脉冲通过电阻R16被发送到充电指示器LED1（绿色）的正极，其负极连接到集成电路. IC1的8个引脚. 当电池刚刚连接到电路时，IC1的引脚8的输出电平越低，充电指示灯LED1闪烁并发光. 随着充电时间的延长，电池充电的电压逐渐增加，集成块IC1的引脚8的输出电压逐渐增加，充电指示灯LED1闪烁并逐渐减弱. 当电池E缓慢充电至约4.2V时，IC1的引脚6的电位也达到其内部基准电压1.8V. 此时，集成块IC1的内部电路用于使其8引脚电压输出为高电平，晶体管VT3处于关闭状态，充电指示灯LED1不再闪烁并熄灭，并且充满指示灯LED2（绿色）从关闭变为明亮. 3.稳压保护电路该电路主要由三极管VT1，稳压二极管VDZ1等组成. 过压保护: 当输出电压上升时，在变压器T的1-2反馈绕组上感应的电压将上升，并且电容器C2的充电电压将上升. 当电容器C2两端的电压超过齐纳二极管VDZ1的电压调节值时，齐纳二极管VDZ1击穿，晶体管VT2的基极电压降低，这缩短了导通时间或迅速截止，并通过然后，降低次级输出电压.

相反，增加输出电压以确保输出电压稳定. 过电流保护: 在接通电源时或由于某些原因晶体管VT2的电流过大时，R5和R6上的压降会很大，因此过电流保护管VT1将导通，而VT2将被切断，从而有效地防止开关. 浪涌电流过大会损坏电子管VT1. 同时，电阻器R6两端的电压降增加了电容器C2两端的电压. 之后，过电流保护过程与调压原理相同，在此不再赘述. 晶体管VT1是一个过电流保护管，R5和R6是VT2的过电流采样保护电阻. 2.常见故障排除示例1: 将要充电的电池和电源连接后，电源PW指示灯LED3和测试指示灯TEST LED4点亮，而充电LED1和充满电量LED2熄灭时，没有电压输出，并且电池无法充电. 分析与维护: 这种故障主要是由于充电器开关的振荡电路无法正常工作引起的. 在实际维护过程中，发现开关管VT2和电阻器R6损坏最大. 通常，电池E的充电电路的工作电压较低，损坏其组件的可能性不是很大，也就是说快速万能充电器，开关变压器T1的次级之后损坏电路的可能性不是很大. 大. 例2: 将要充电的电池和电源连接后，每个状态指示灯都会显示正常，但这表示电池未充电或充电时间长. 分析与维护: 这种故障主要是三极管VT3（8550）损坏. 将其更换为普通管后，即可消除故障.

如果晶体管VT3正常，则使用电表测量电容器C3两端的电压（100μF/ 16V），通常约为8.5V DC. 如果电压正常，则应检查电阻器R7或IC1. 下表显示了IC1引脚的常规参数. 如果电压低，则测量开关变压器T1的次级输出电压，通常约为5.5V AC. 如果电压正常，则电容器C3或整流二极管VD3损坏. 如果电压低，则应检查开关变压器T1及其前级组件.
