光场相机是怎样实现的？

最近，出于兴趣爱好，我研究了一下光场相机的工作原理，用mathematica模拟了一维光场相机的光线记录跟重聚焦成像过程。虽然这个难题终于是两年前的弊端了，而且早已有了很高的答案，但是我还是把自己的这篇原理总结放到这里，仅为分享知识而为之。与其使它烂到我的头脑跟硬盘里，不如让它烂到知乎里。

首先申明，本人非相关领域专家，以下只能算是依我兴趣喜好而写，不确保任何性。

感谢@李超 @ccccw，他们的答案极大地启发了我。

1. 传统成像过程

要想理解光场相机的机理，必须先理解传统成像过程的本质。所谓成像，不过是对物空间某一平面上光场强度分布的清晰重现而已。

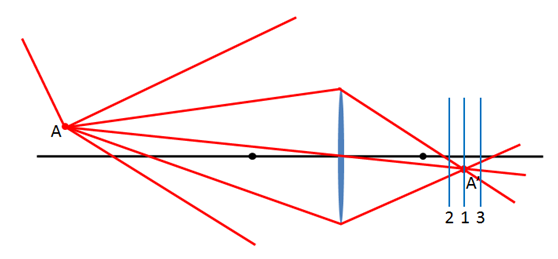

我们先从一个点的成像开始，如下图

点A发出的光线借助透镜后在点A’汇聚。这里应该注意：(1)我们假定透镜是理想的薄透镜，也就是说任意平行于透镜的光线借助透镜后都汇聚于同一点，这一点就是透镜的焦点；(2)不是所有从点A发出的光线都可以借助透镜，透镜厚度越大，通过的光线越多，相应地会妨碍成像，相关疑问详见摄影大牛的剖析。

如果点A是这种的

那么分别将像平面至于位置1、2和3，我们将受到如下图图示的像。

可以看见，我们只有在平面1处才能得到更接近于点A的像点A’，而在平面2和平面3处点A的像会弥散开，一个点的像成了一个“饼”，这也就是失真了。

我们可以觉得现实中的物体是由这些点元构成的，每个点以及自己发光，或者反射照射到其上的光。组成物体的每个点（称之为物点）通过透镜后成像，所有的点的像集合起来便展现出物体的象。如果每个物点的象都近似为一个点（称之为像点），那么便会展现出清晰的象。相反，如果物点的象是类似前面像平面2和3的状况，是一个“饼”，那么相似的点的象经常互相重叠，物体的象经常显得模糊。只有当像平面恰好在某一位置附近时（类似像平面1），才会得到清晰的像，这也就是照相机为什么要调焦。当然，现实中的物体是在三维空间分布的，距离透镜的距离都不相似，在不同的像平面处可以得到不同距离的物体的清晰的像（下面会给出一个简单的程序模拟）。

举个更简单的事例，如果后面例子的物由两个点构成，如下

那么在平面1、2和3出会分别得到

可以发现只有在平面1处才能给出清晰的像，从而还原出物的状况。而在平面2和3处，由于两个点的像弥散成了两个“饼”，他们互相重叠，从而能够受到清晰的像，也就能够还原出物的状况（我们能够分别出是两个点）。

至此光场相机 演示，需要做一说明，上面给出的单点跟两点成像的事例，并不是由程序模拟透镜成像过程给出的，而是我自己为了表明问题而画的。下面的成像例子，是我用mathematica给出的透镜成像过程的模拟，确实是由程序模拟给出的。

我用mathematica模拟了一维成像过程。现实中的图像都是二维的，真实的成像过程也有二维的，但是为了简单起见（我也不能把很多精力花在自己的爱好上），这里只进行了一维状况的模拟，但是足以表明白问题。首先需要理解一维图像，所谓一维图像就是颜色分布只在一个维度上差异，另一个维度不变，比如

这就是一个一维图像（笛卡尔坐标系），颜色分布只在竖直方向差异，在水准方向不变。再例如

这只是一个一维图像（极坐标系），颜色分布只在极轴方向上变化，在幅角方向不变。下面的模拟，我们仅在笛卡尔式一维图像上进行。

首先分析成像背后的数学，看下图

我们分别在物、透镜和像处建立竖直向下的y轴坐标系，取物上的一点，坐标为yO（请原谅我直接给出的是程序中的变量名，其实这种更直观），遍历透镜上所有的点，坐标记为也yL。那么按照yO、yL和物距disO，就可以得到入射光线的视角aL_in，再根据透镜的焦距F，可以得到经过透镜折射后的光线的视角aL_out，最后根据yL、aL_out和像距disI，就可以受到该光线投射至像平面上的位置yI。简单理一下计算过程

(yO, yL, disO) –> aL_in

(yL, aL_in, F) –> aL_out

(yL, aL_out, disI) –> yI

最后我们将这条光线携带的色调和光强信息投射到像平面yI处就完成了该点的成像过程。将物上的每一个点元都进行这种的过程，就可以受到完整的象。（常写程序的人必须很容易理解这个过程。）

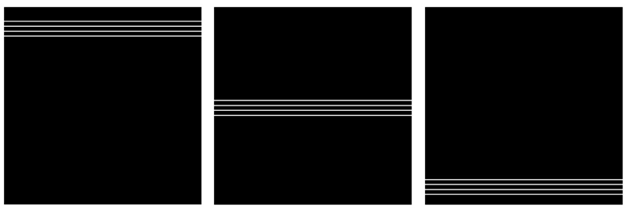

下面三幅图片分别用了只是处在距透镜不同距离的物（从左至右对应从近到远）

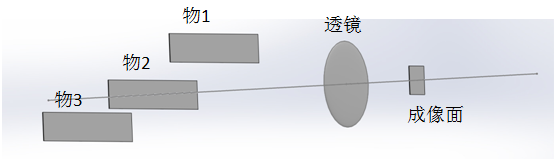

为了不互相遮挡，上图中三个类似条形码的“物”在竖直距离上互相错开了，如下图图示

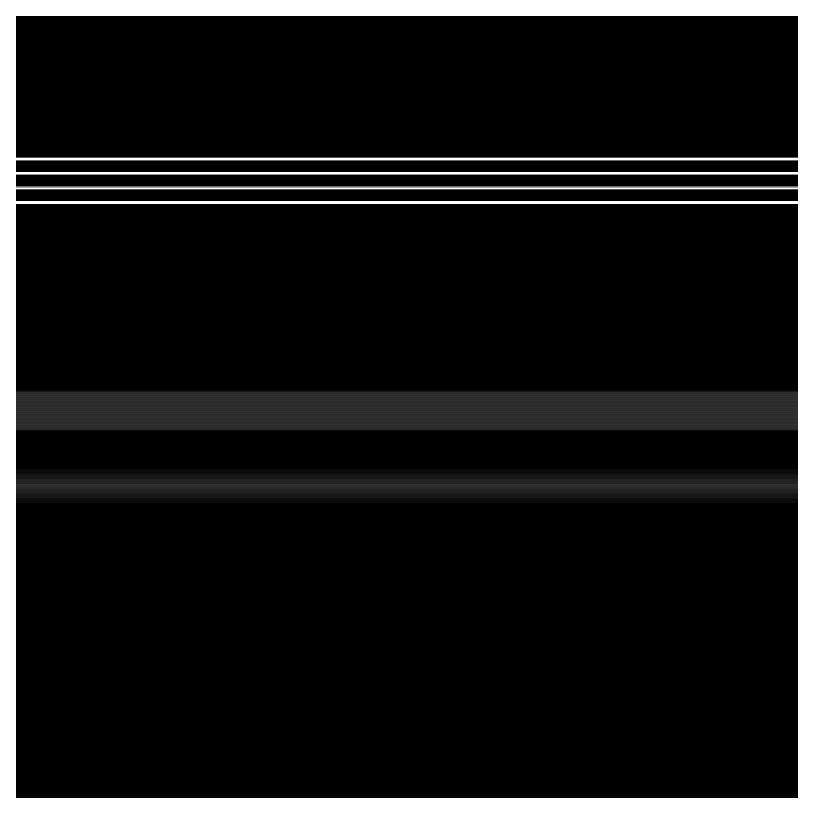

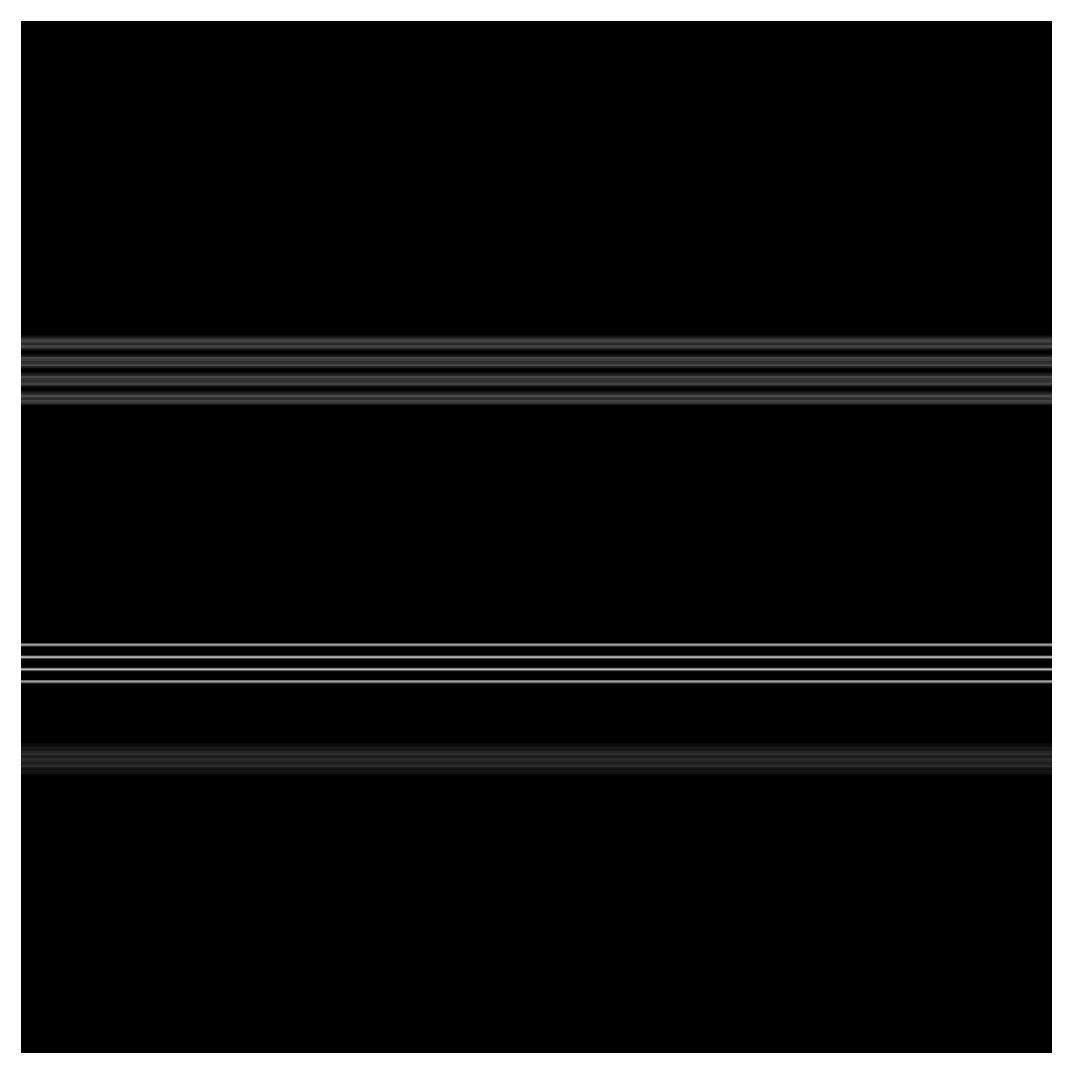

通过程序分别计算了离透镜不同距离的三个像平面上的像，分别拿到了物1、2和3的清晰的像，如下图图示

可以发现，在某一像距上我们只能获得某一物距的平面上的清晰的象，其他平面的像都是模糊的（这也涉及至景深的问题，详情请移步单反大牛的提问）。

2. 光场相机原理

我们进一步探讨传统成像的数学过程，再一次看这幅

(yO, yL, disO) –> aL_in

(yL, aL_in, F) –> aL_out

(yL, aL_out, disI) –> yI

实际上，我们只应该了解透镜后半部分的信息，就可以推导出距离透镜任意距离的平面上的像。也就是说我们即使知道了透镜后所有光线（当然实际操作时应做一定的离散化）的yL和aL_out，就可以计算出距离disI处平面上的yI。当然光线携带的信息不止yL和aL_out，还有色彩和光强，这里统一记做info_cmos。再进一步，针针对某一物空间，我们只应该记录了透镜后所有光线的(yL, aL_out, info_cmos)信息，就可获得任意disI处平面上的象。对于不同物距的物，我们总能在某一disI处获得该物的清晰的像，这也就推动了所谓的重聚焦过程。

那么怎样记录光线的(yL, aL_out, info_cmos)信息呢？info_cmos可以通过CMOS来记录，那么yL和aL_out呢？这也就是光场相机要干的事。

Lytro通过微透镜阵列的方式记录了光线的(yL, aL_out)信息（@李超的提问中给出了具体的解释），如下

在光场相机中，主透镜和微透镜阵列的距离为主透镜的光圈F，微透镜阵列和CMOS的距离为微透镜的焦段f。从主透镜发出的每一条光线(yL, aL_out)通过某一微透镜yLM后就会在被CMOS记录在不同的位置yS，那么反过来，通过(yLM, yS)可以反推出(yL, aL_out)。这也许也就是Lytro记录光线方向的方式。（应该每一个微透镜都对应一块CMOS区域光场相机 演示，以避免不同微透镜光线信息的互相重合。这种某种程度的避免光线信息的重叠，其实也就是Lytro可以记录光线信息的关键之所在，因为重叠就意味着信息的丢失。）

如果传统相机的成像过程可以表示为

(yO, yL, disO) –> aL_in

(yL, aL_in, F) –> aL_out

(yL, aL_out, disI) –> yI

那么Lytro拍摄过程就是

(yO, yL, disO) –> aL_in

(yL, aL_in, F) –> aL_out

(yL, aL_out, F, f) –> (yLM, yS)

重聚焦过程就是

(yS, yLM, F, f) –> (yL, aL_out)

(yL, aL_out, disI) –> yI

其实，Lytro把传统相机的成像过程分成了两个过程，把后面结果(yL, aL_out)存储了下来。

下面是mathematica模拟的光场相机的光线记录跟重聚焦成像过程。依旧是这三个物

空间分布跟上面的特色成像过程的模拟一样。通过光场相机的光线记录过程后，得到

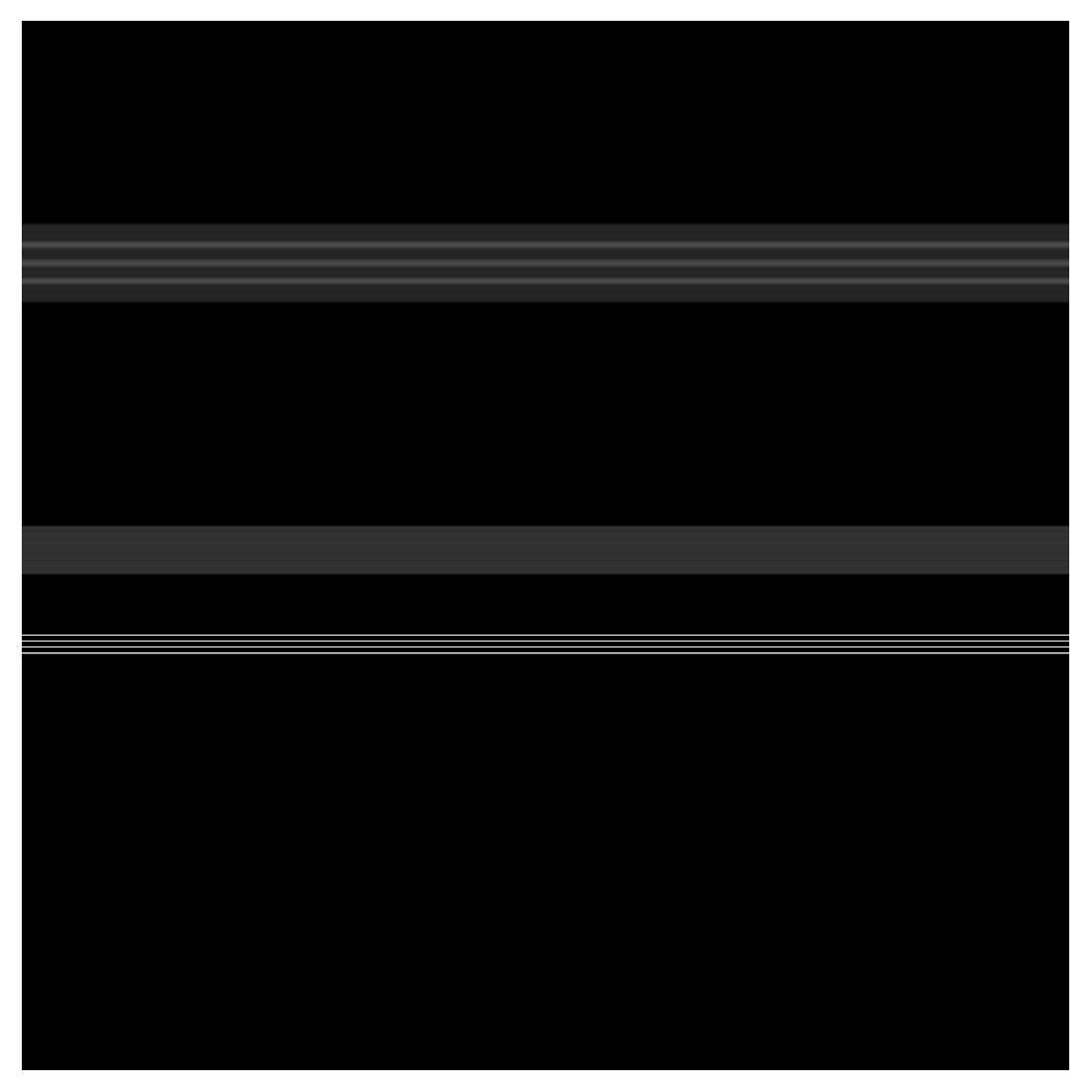

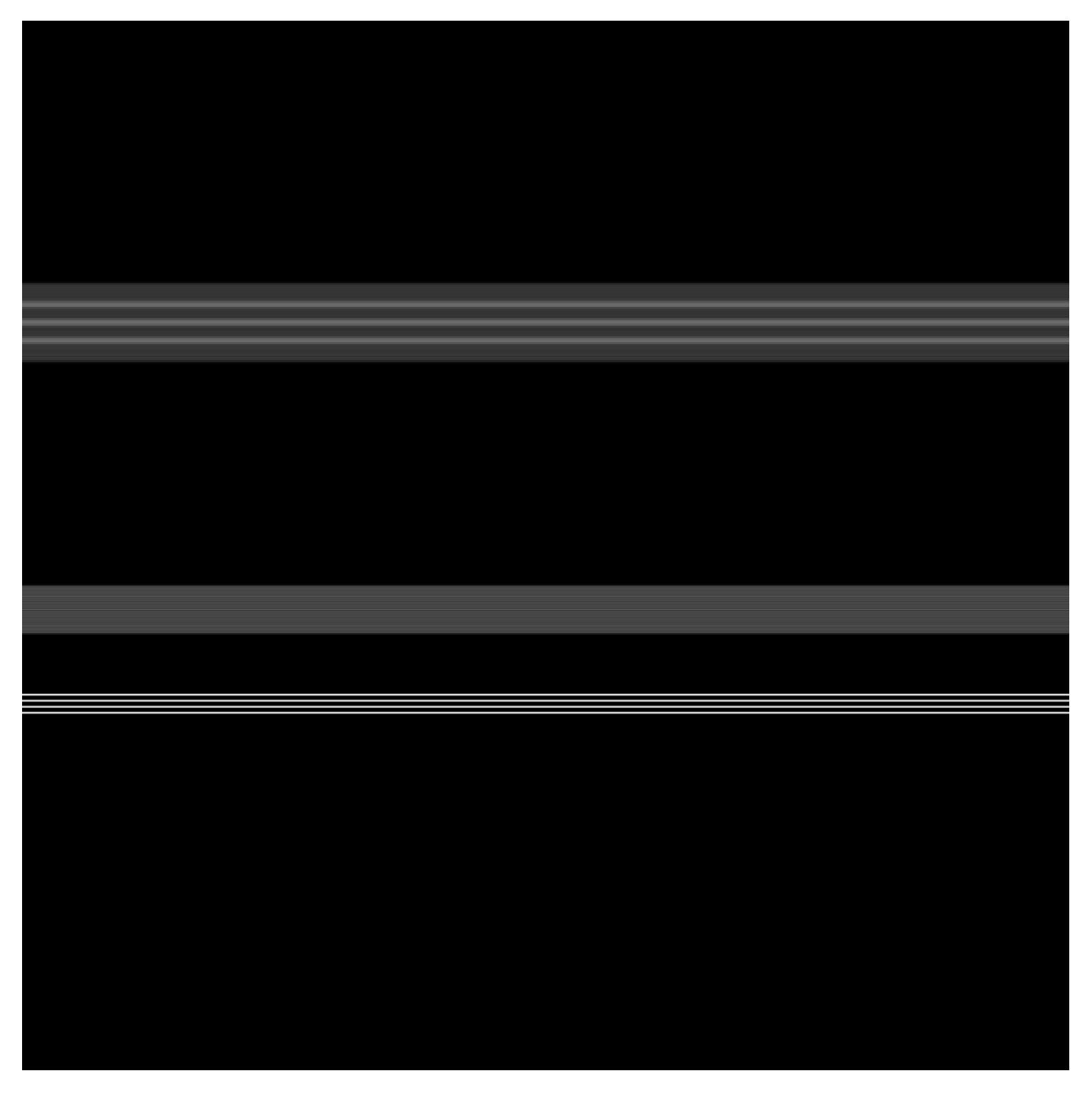

这张图特别大（4710*4710），即使这种也能够将程序模拟记录的光线信息完全体现出来，因为信息量实在有点大（可能是取样太多了，可是取样少了受到的结果不理想）。下面是按照这幅图记录的信息，重聚焦得到的在离透镜不同距离的三个像平面上的像，分别拿到了物1、2和3的清晰的像

结果跟上面的传统成像基本一样。

3. 一些体悟

传统成像过程为什么能够记录完整的光线信息呢，引用@ccccw的话“光场相机记录四维图像再做积分生成二维图像，积分过程中经常有信息丢失”。以下给出我的一个理解。

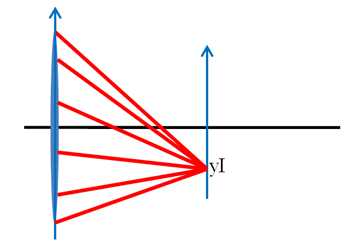

如上图，yI点的CMOS记录的颜色跟强度信息info_cmos(yI)是由从透镜发出的无数光线的色彩和强度信息info_cmos(yL, aL_out)叠加而成的。这是一个不可逆过程，也就是说根据info_cmos(yL, aL_out)可以得到info_cmos(yI)，可是根据info_cmos(yI)是无法反推出info_cmos(yL, aL_out)的。或许我们可以按照几何关系反推出汇聚到yI点的所有光线的yL和aL_out，但是仍难以确认每条光线的info_cmos信息（特别是如果这种光线来自不同的物点）。其实这种说早已十分罗嗦了，说白了，这就是定积分的不可逆性导致的。

P.S. 写完了才发觉，我写得这个总结可读性有点差，这是有违我的本意的，可能确实是水平所限吧。
