内部做工怎么样?vivo X9 Plus充电器拆解图赏

涡轮闪充技术，是在充电电压不变的基础上，大幅度提升充电电流，提升充电功率(从物理计算公式上来说，功率(p)=电压(u)x电流(i)，在电池电量一定的情况，功率提升标志着充电速度更快。通过以上测试可以看到360超级充电器的充电效果基本上都能与原装充电器一致，并且同样的充电接口在充不同设备时确实也能智能调节电压和电流的大小，这样一来在充电速率和充电安全上都能有所保障。其补充电流、充电最高电压和转换电流、浮充电压、浮充电流等都是事先确定的，而其它充电器的参数都可能存在差异，导致与所充蓄电池不相匹配，不仅影响充电效果，也会影响电池的使用寿命。

华为的SuperCharge和其之前的高压快充FCP不同，也采用了低电压大电流的方式。

由于标准的micorUSB接口的承载大电流存在困难，因此低电压大电流快充方式OPPO充电器和手机端采用其特殊的USB接口形式。这次拆解的是vivo x9 plus 充电器，规格为5V4.5A。

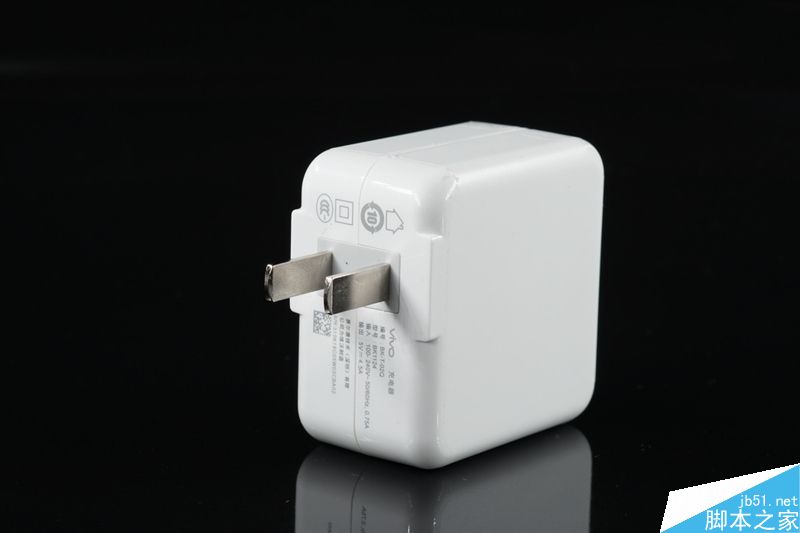

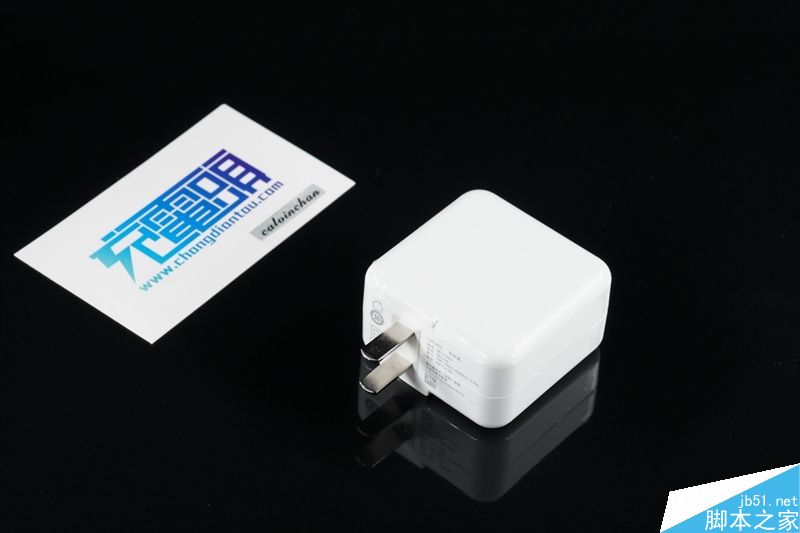

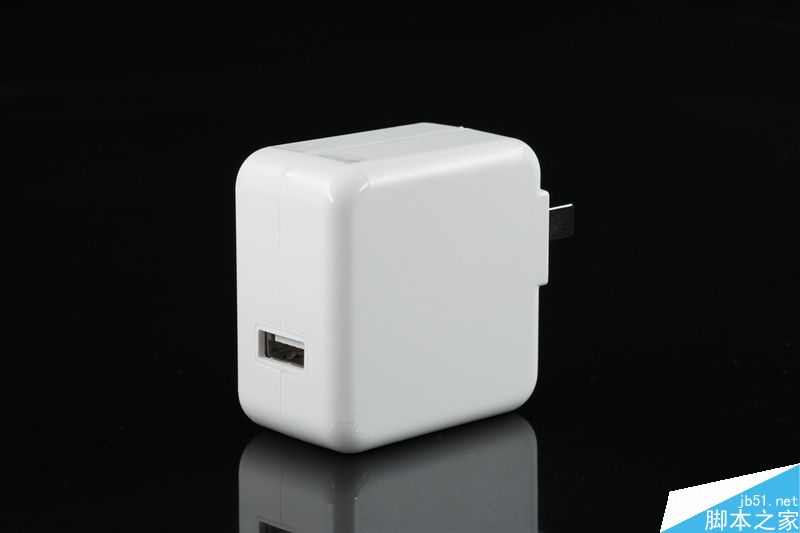

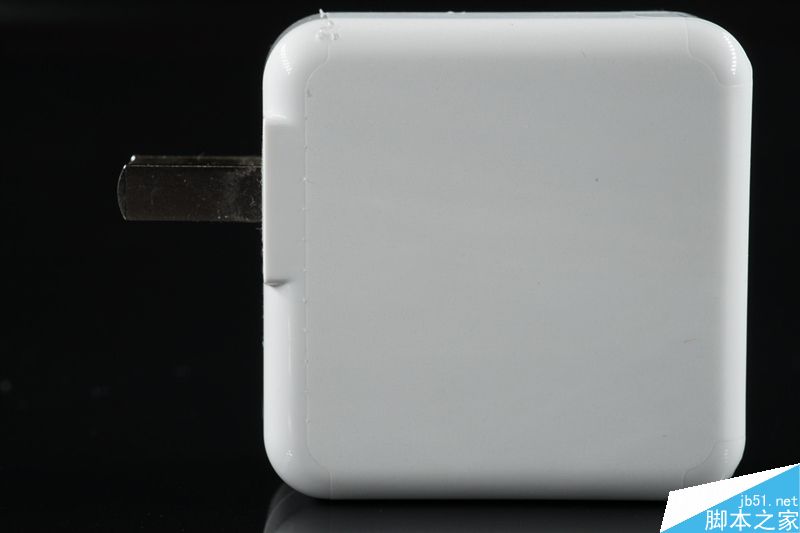

白色外壳，正方形外观，插脚不可折叠，虽然不那么方便，但是不折叠也牢固了很多。

有一张半透明磨砂贴纸保护，防止磨损。

国标插脚。

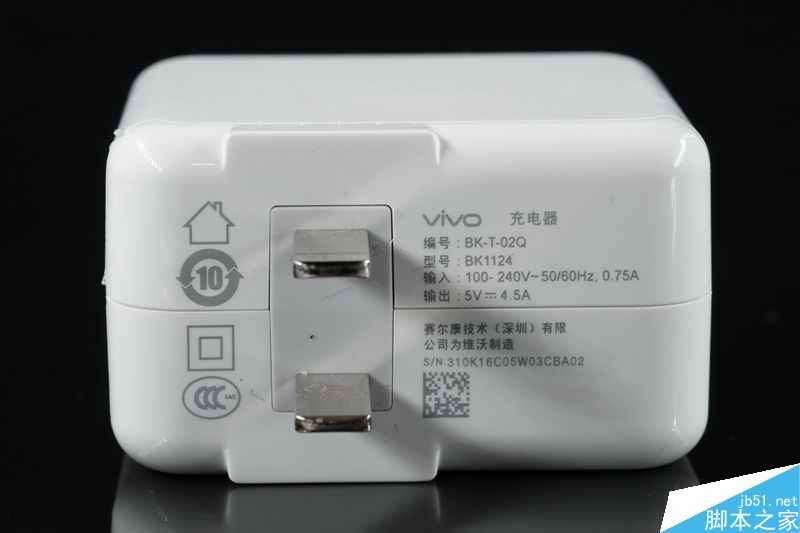

底部印了各项参数，有3c认证标，VIVO的品牌，电源参数是5V 4.5A看起来应该是低压大电流的模式，电源有赛尔康生产。

另外一面一个USB-A输出口，没有用type-c接口。

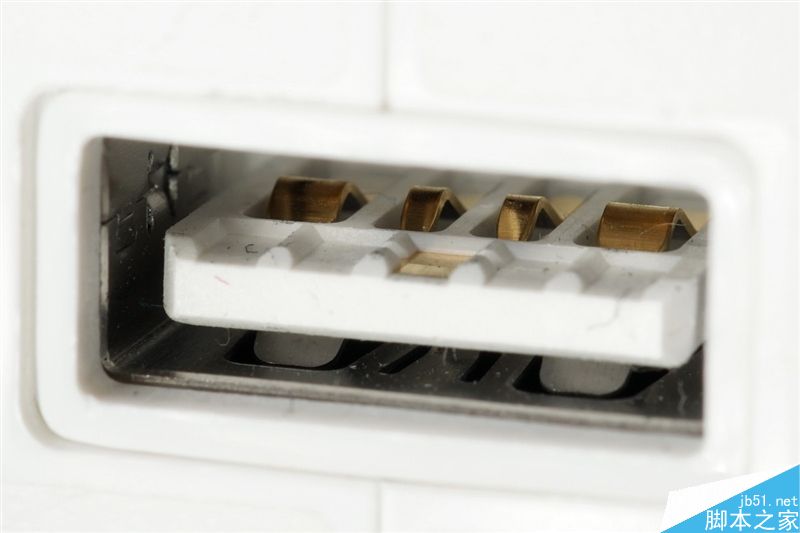

USB插口特写，一共5个触点，两端的铜片是加宽了的，铜片很厚实，比较4.5A的电流不算小，长时间稳定性很重要。

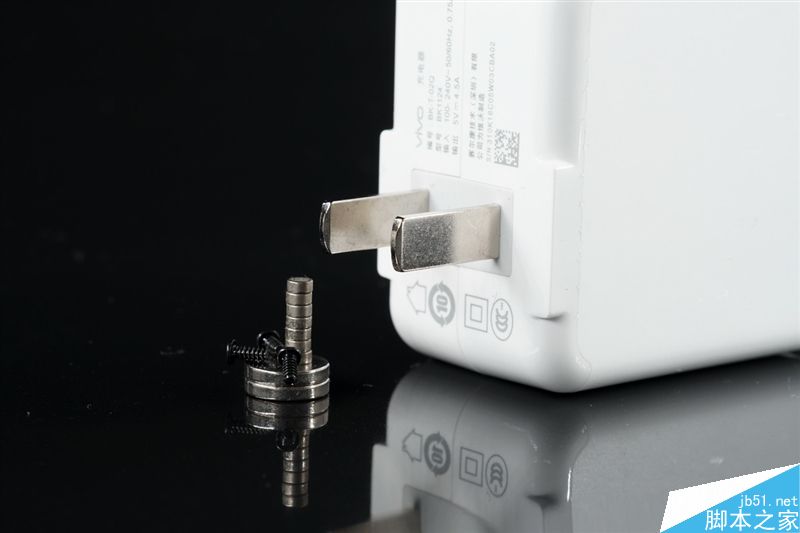

插脚磁铁不能吸。

几款热门电源的体积对比。

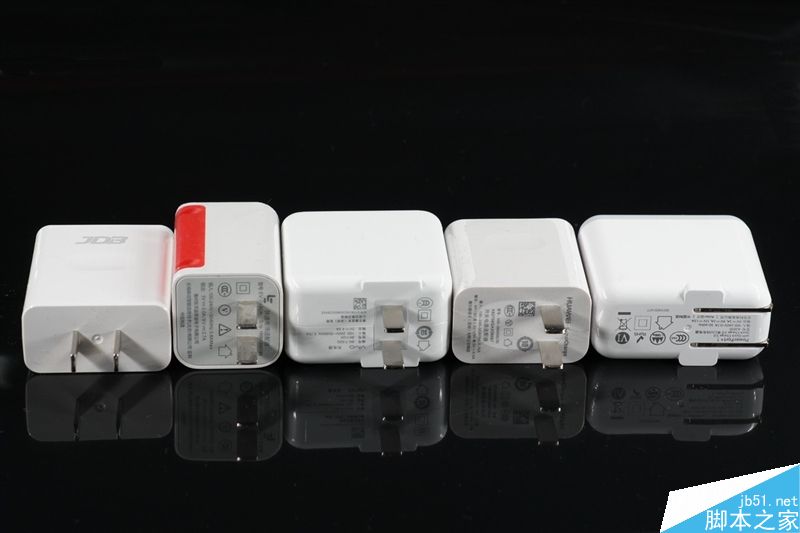

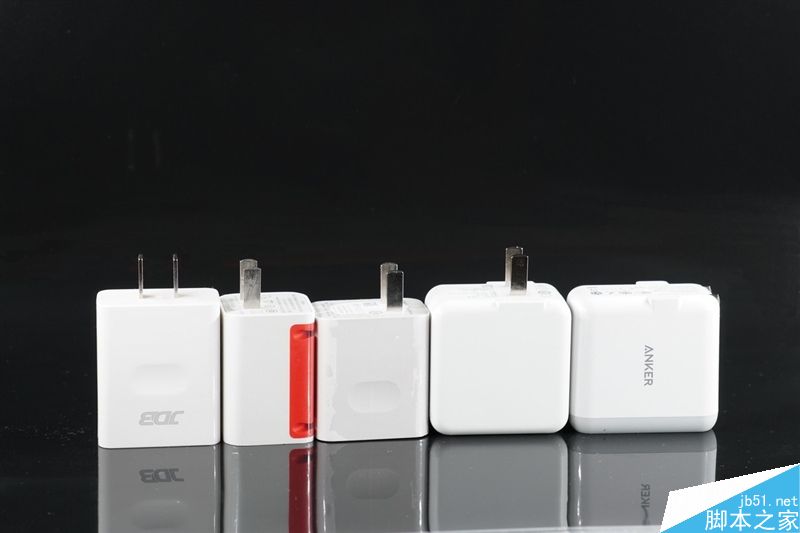

左起，jdb七合一，乐视pd头，VIVO X9plus手机电源，华为mate9电源，anker 单口QC3.0。

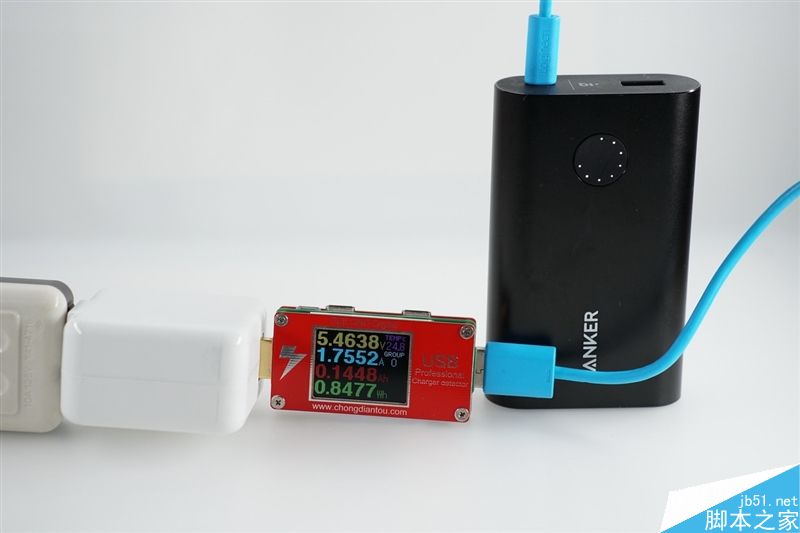

对移动电源充电， Anker QC2,.O 1.75A。

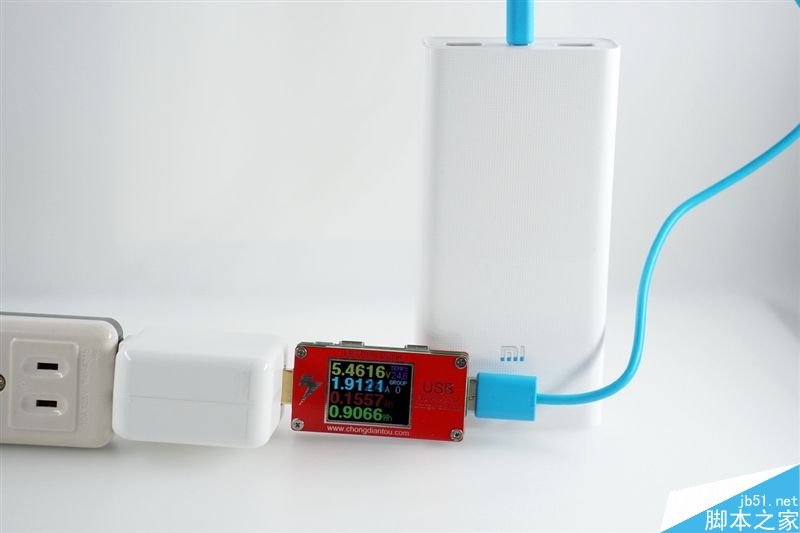

小米2 20000mAh 1.91A。

小米高配版 2.01A。

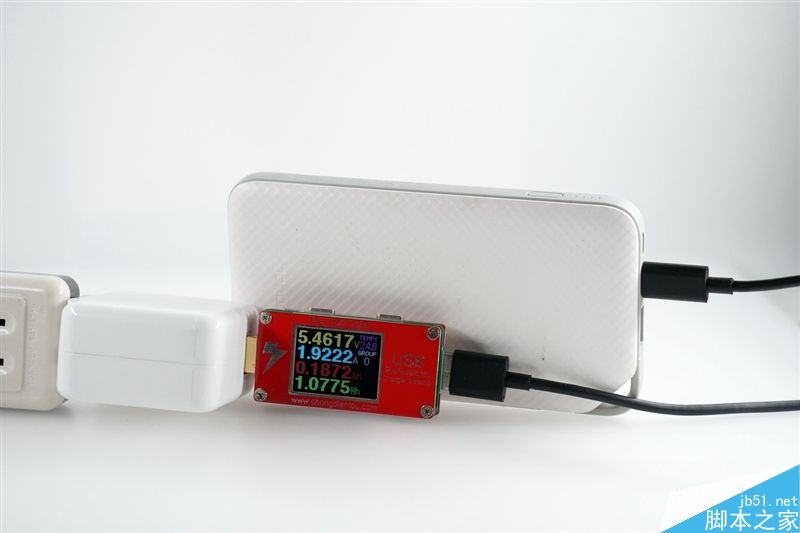

HUAWEI 荣耀快充版 1.92A。

倍斯特20000mAh 1.92A。

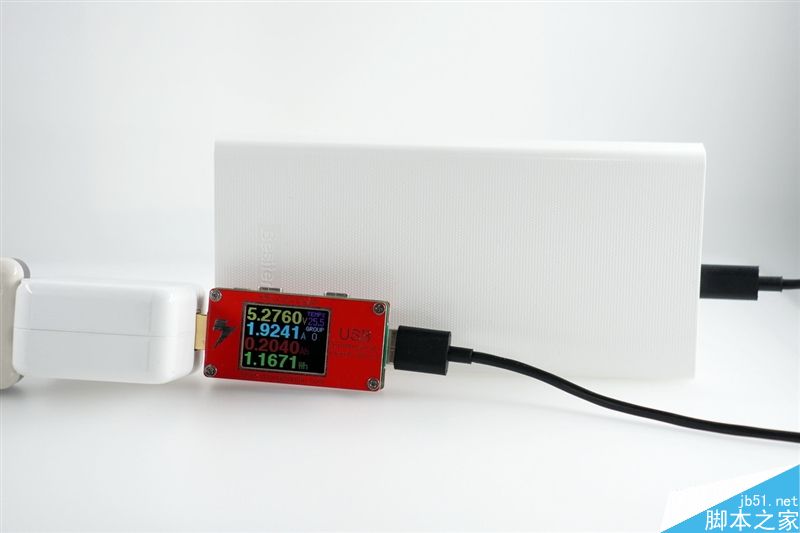

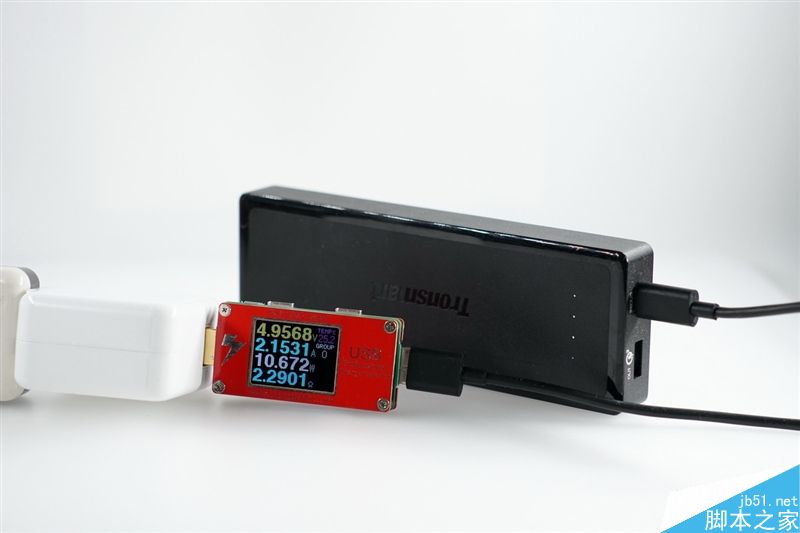

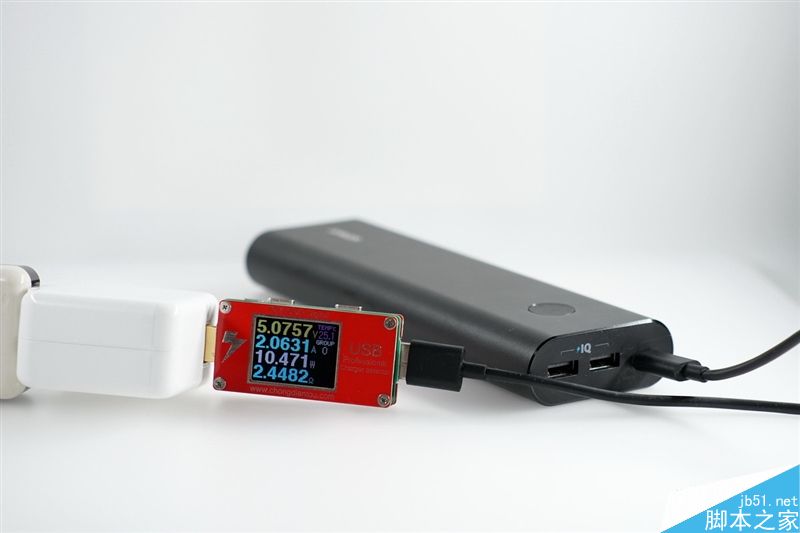

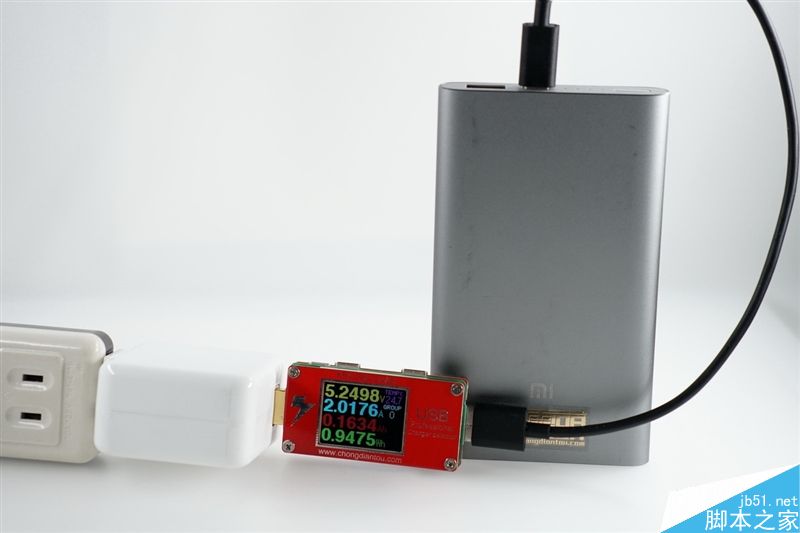

Anker 20050mAh 移动电源是只能5V3A输入的，2.06A。

tronsmart 2.15A ，通过以上测试，发现都是5V状态充电vivo原装充电器怎么拆，说明这个电源没有QC模式，而且电流限制在2A左右，Anker， tronsmart两款是吃3A电流的也是2A。

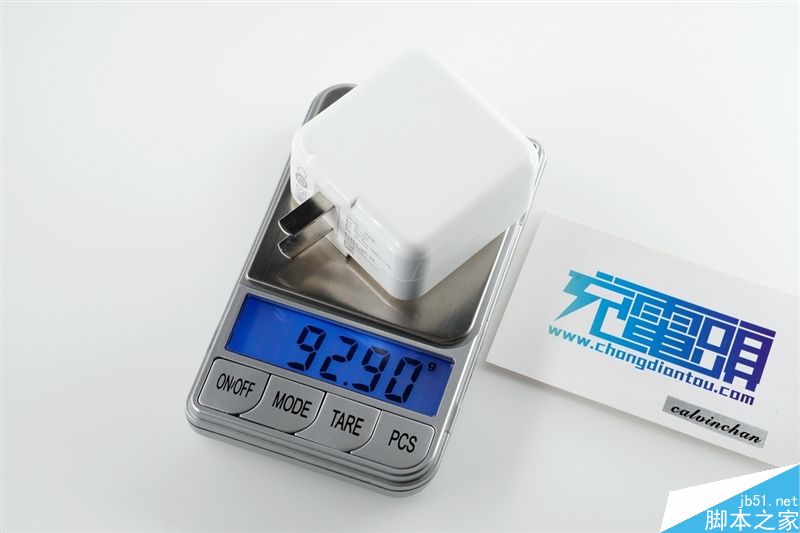

VIVO BK-T-02Q净重92g。

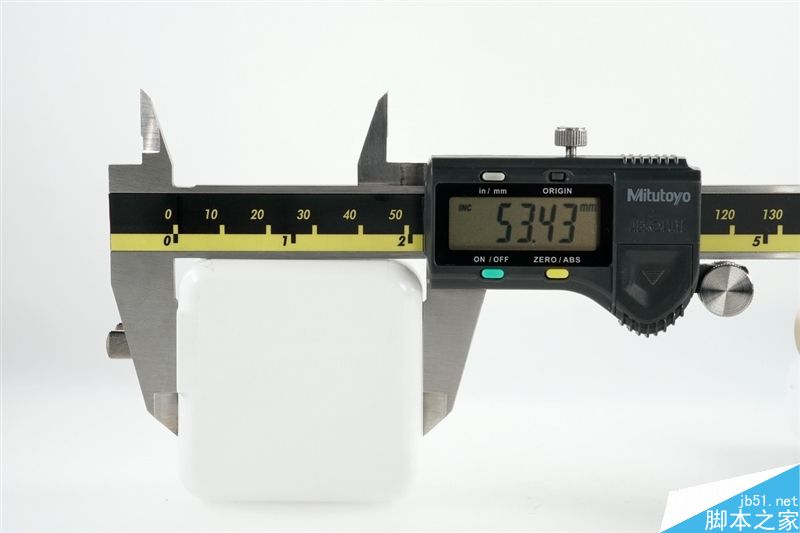

宽度53mm左右。

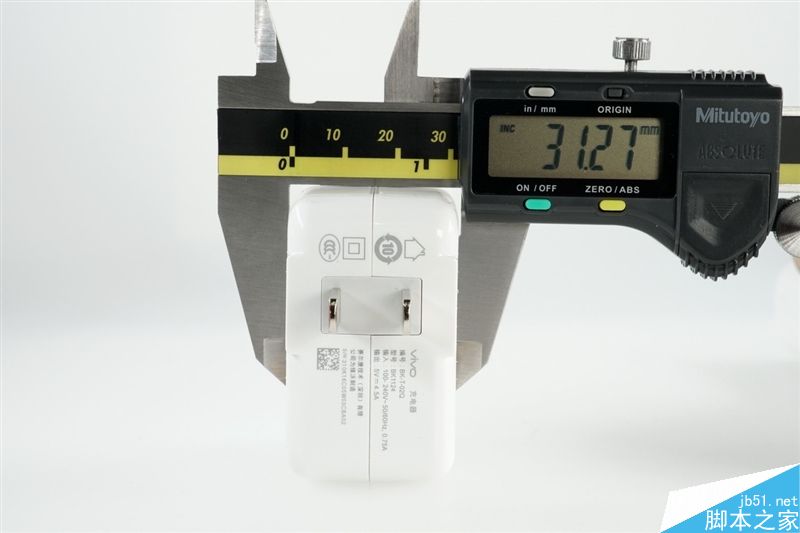

厚度31mm。

拆机部分：

超声波焊接的，直接敲开，两个盖子合起来的。

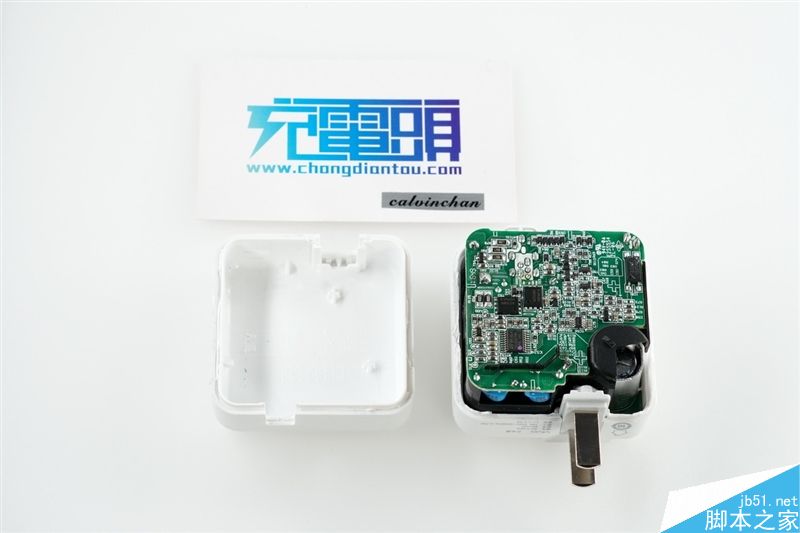

打开一个外壳。

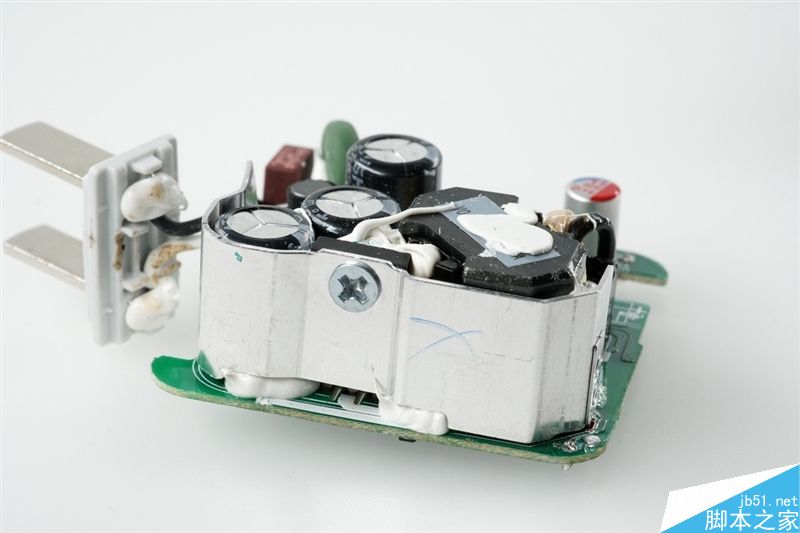

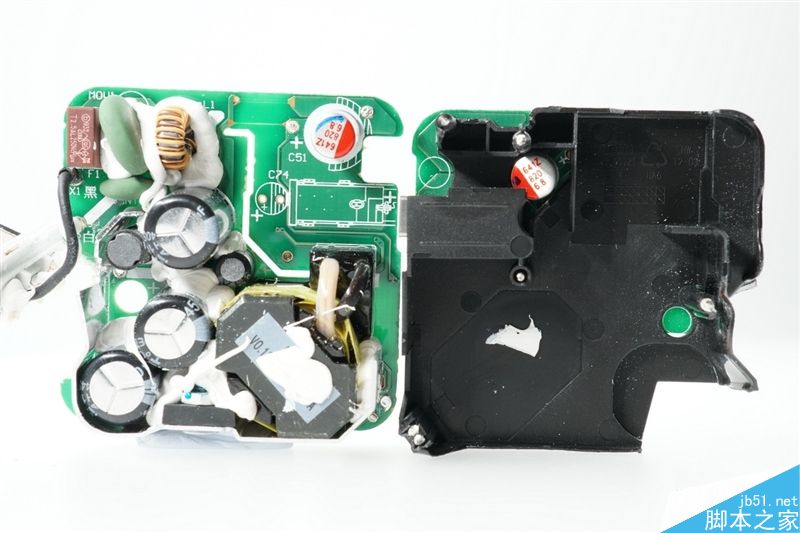

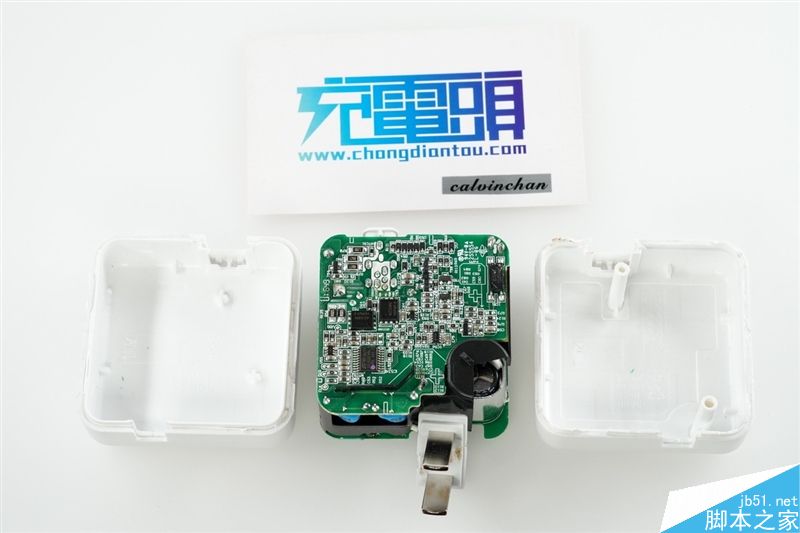

电源取出来，两片塑胶盒子，电源插脚是直接焊接在PCB的。

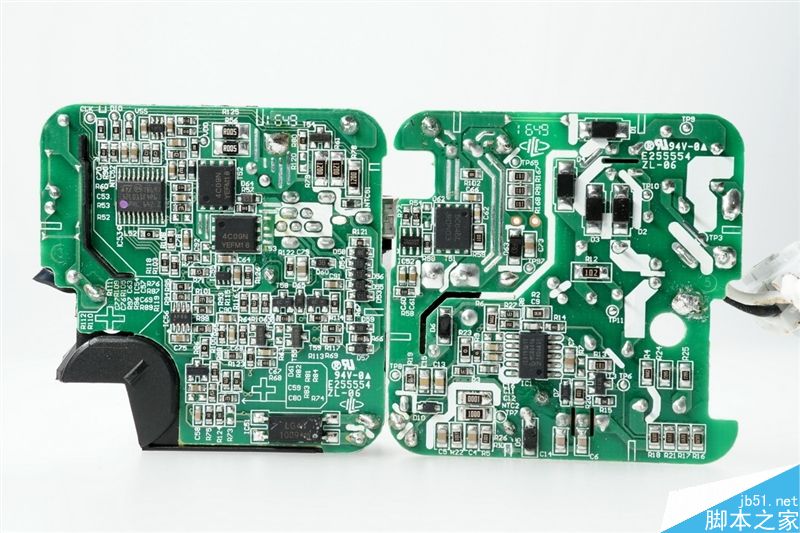

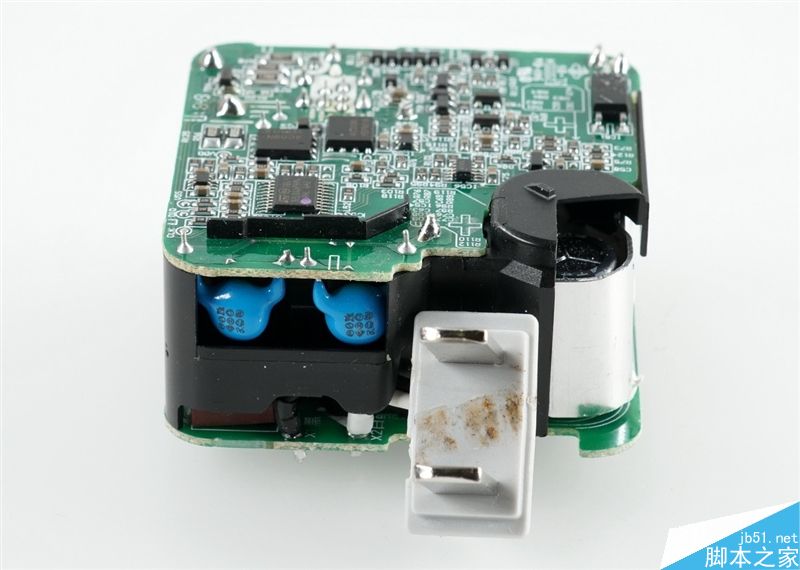

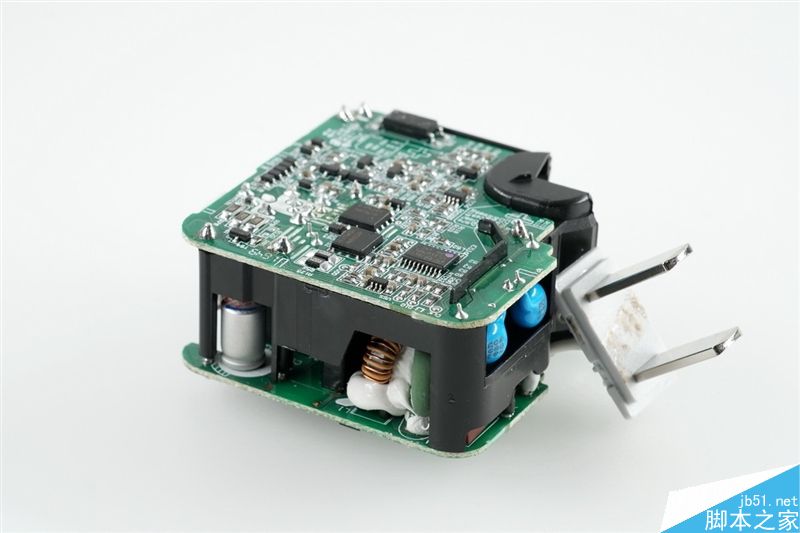

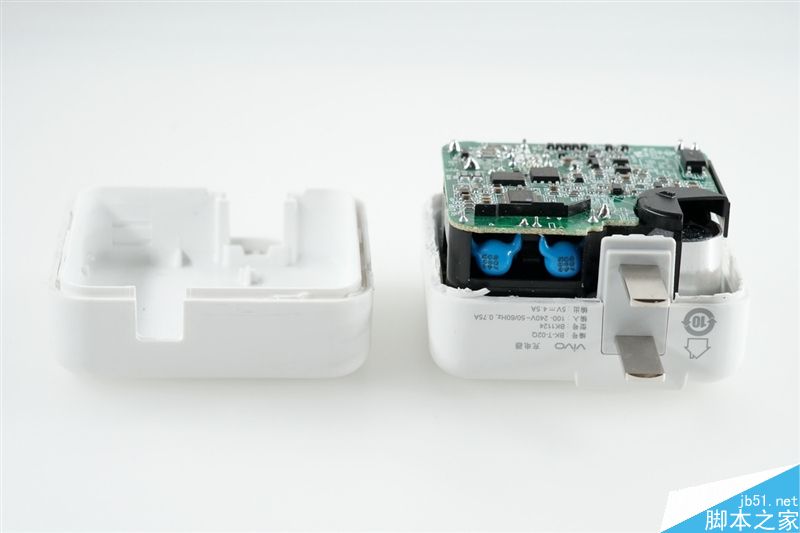

跟之前拆的DASH类似，也是两块板子组成。

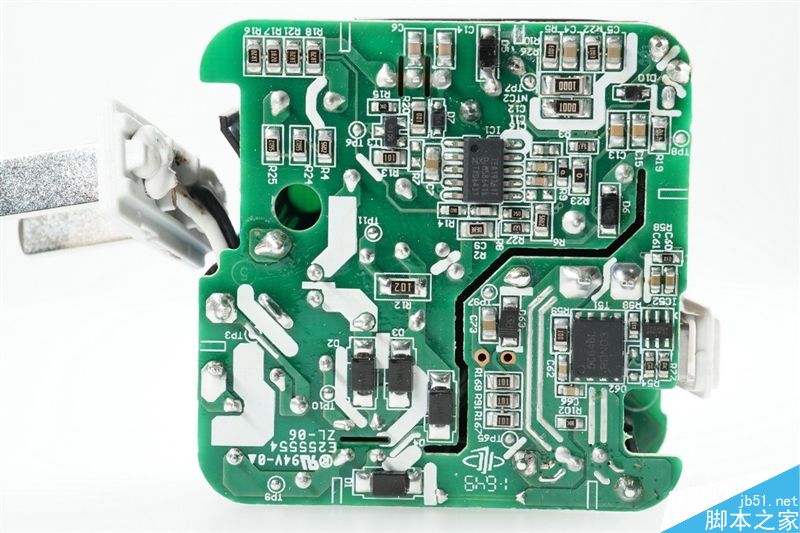

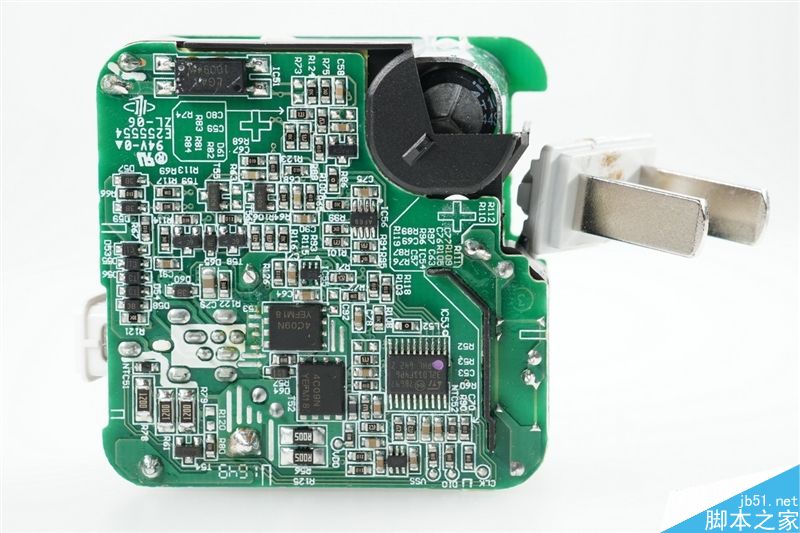

这里可以看到是NXP的电源方案，TEA19361T初级方案+TEA1998次级同步整流。

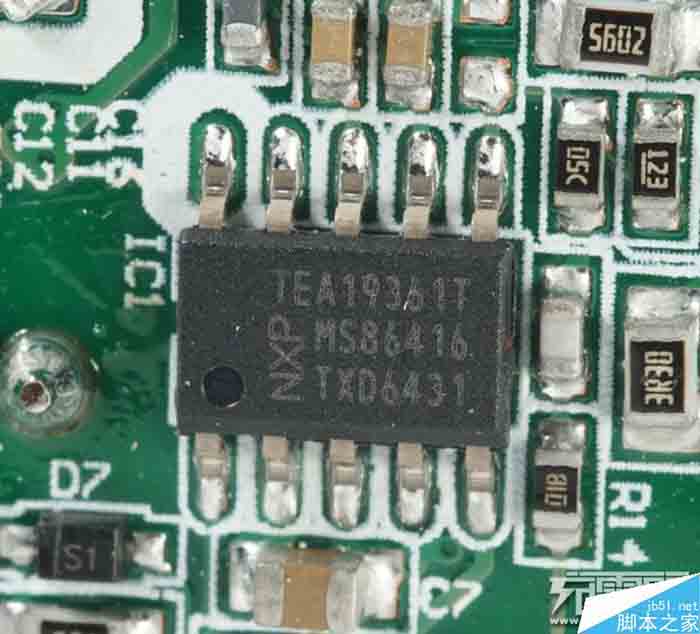

TEA19361T初级PWM控制器。采用SO10封装。

TEA19361T初级PWM控制器pdf。

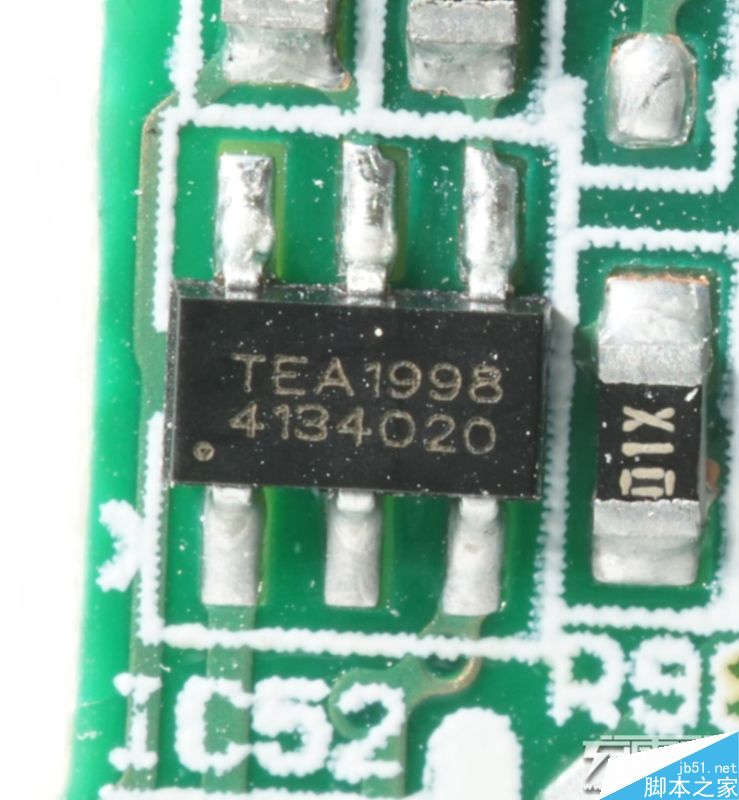

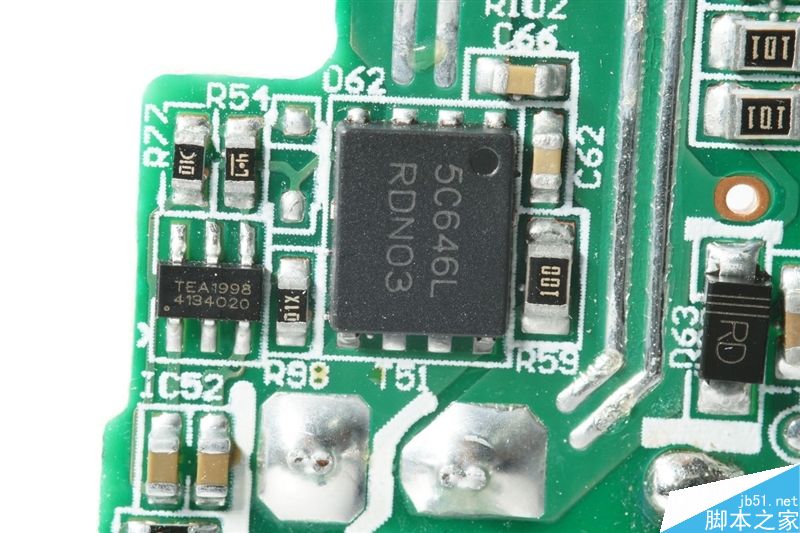

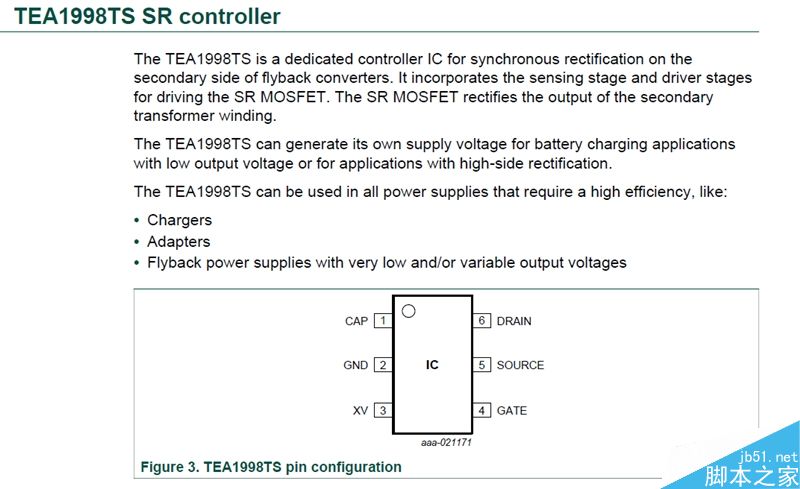

TEA1998同步整流控制器，SOT23-6封装。

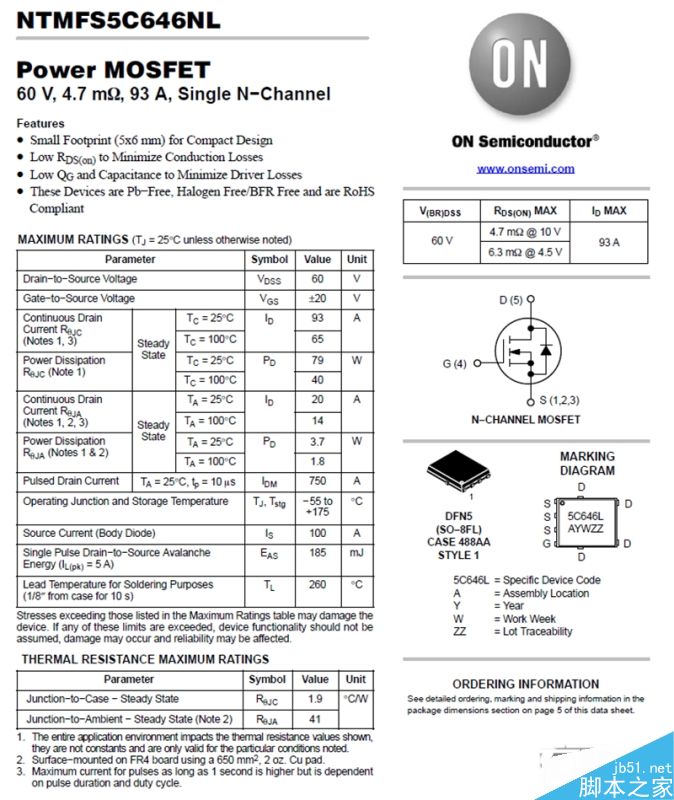

同步整流管是安森美的NTMFS5C646NL，低导阻，低Qg，减少电阻损耗和驱动损耗。

逆变部分采用单片机数字化spwm控制方式，采样直流母线电压做电压前馈控制，同时采样电流做反馈控制。摘要：本系统以c8051f340单片机为控制核心，通过对输出电压和电流采样计算，改变单片机pwm占空比输出，控制mos管的通断，实现了两个额定输出功率均为16w的8v dc/dc模块并联供电。电流检测通过霍尔电流传感器实现，霍尔电流传感器输出电流的采样信号，这个信号是和采样电流成比例（1：1000）的电流信号，此电流信号通过精密电阻到地，测量精密电阻上的电压，就可以知道此电流大小，从而知道真实电流大小。

接口处很多二极管起到静电防护作用。初次级使用光耦反馈。

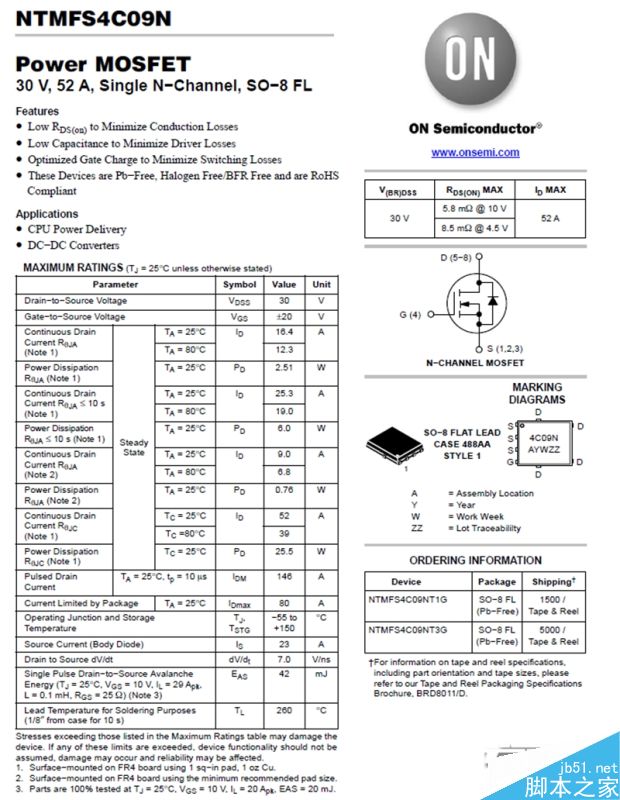

安森美NTMFS4C09N，控制关闭输出的两只管子。

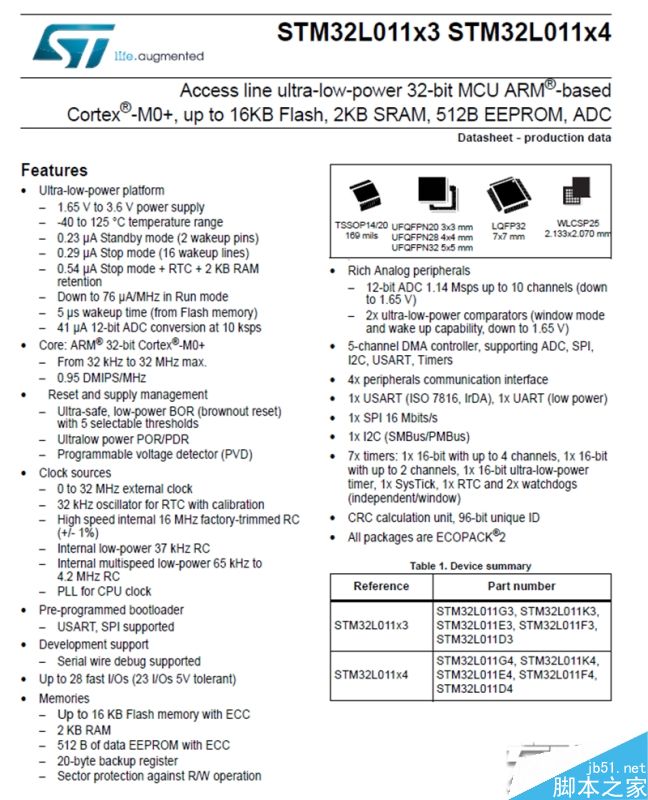

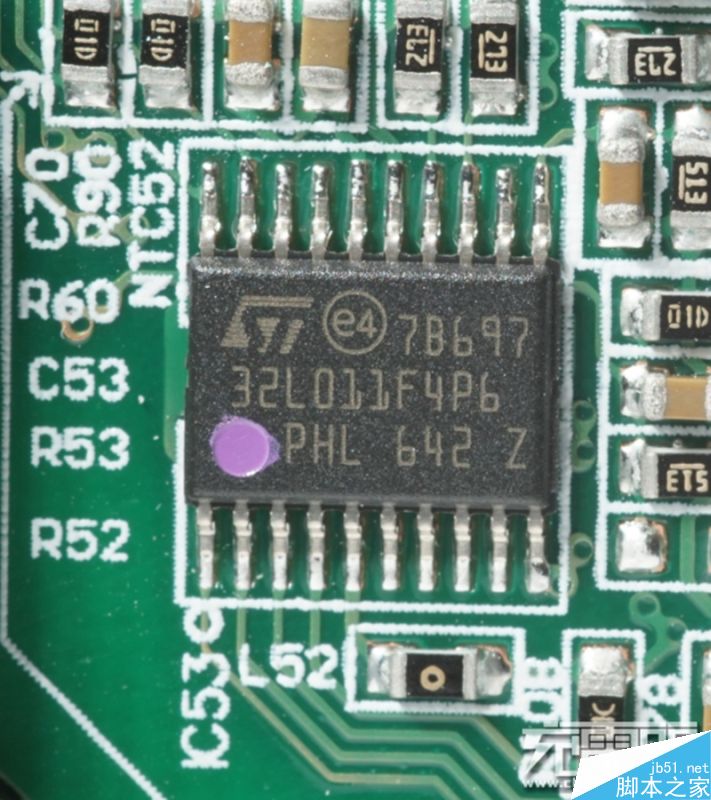

32L011F4 超低功耗的单片机。M0内核、16k闪存、2k内存、512字节的E2P。这里采用TSSOP20封装。

两颗串联的Y电容

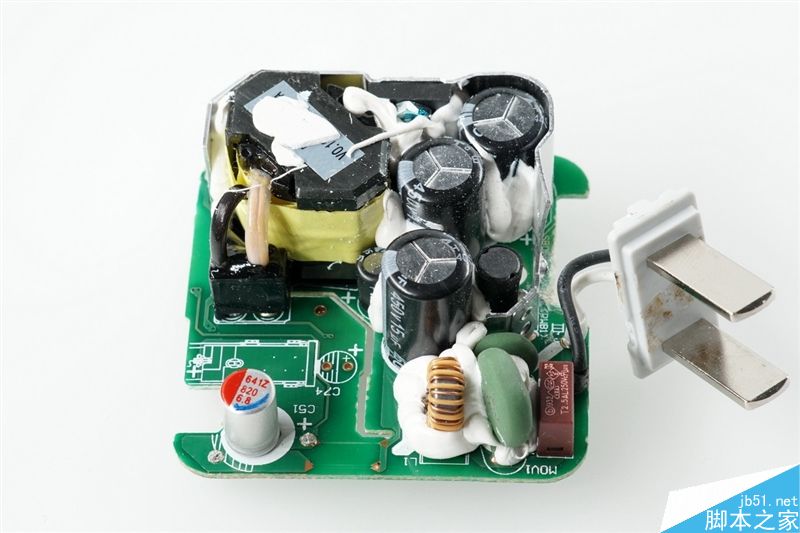

交流输入采用保险丝加MOV加NTC的豪华阵容，输入有共模电感抑制干扰纹波。

输入3颗15uf电解电容并联。大元件都打了胶水固定，避免不慎摔落时造成损坏。

拆开后发现一整个隔离板将高低压隔离开，绝缘做的很到位。

由于电源的输出功率比较大，功率管上加了很大一块散热片。

变压器型号。

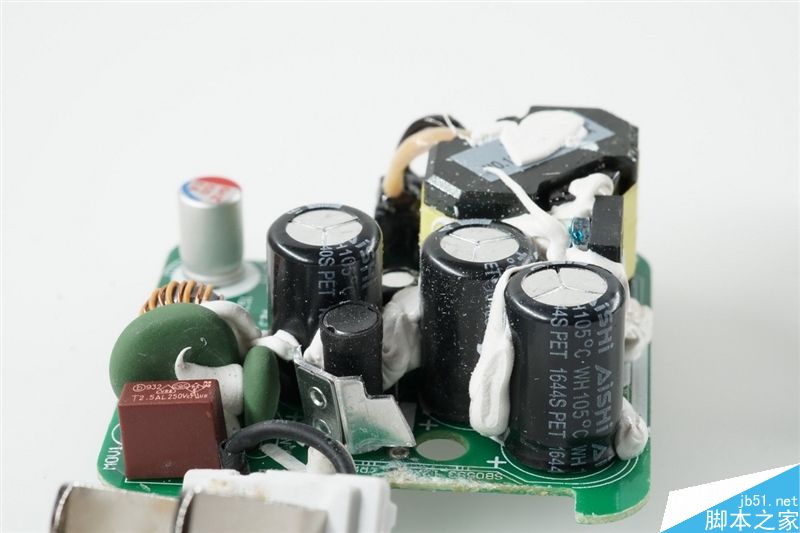

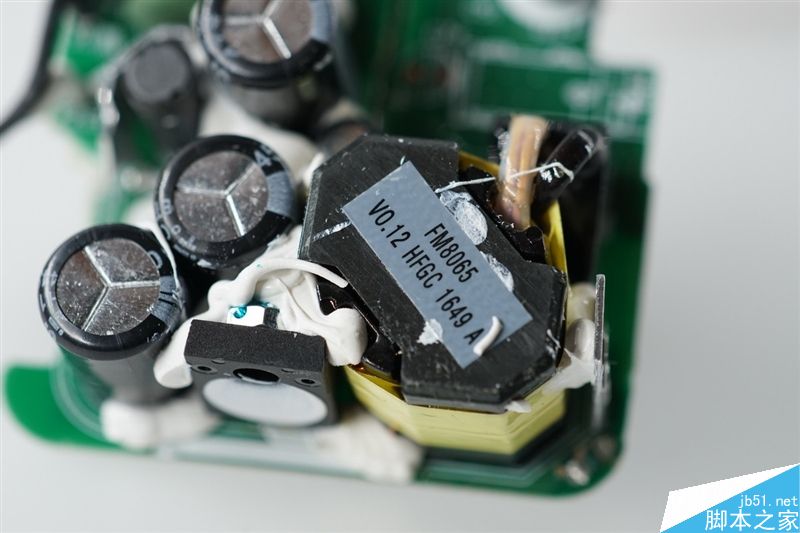

3个 AISHI艾华大电容 。

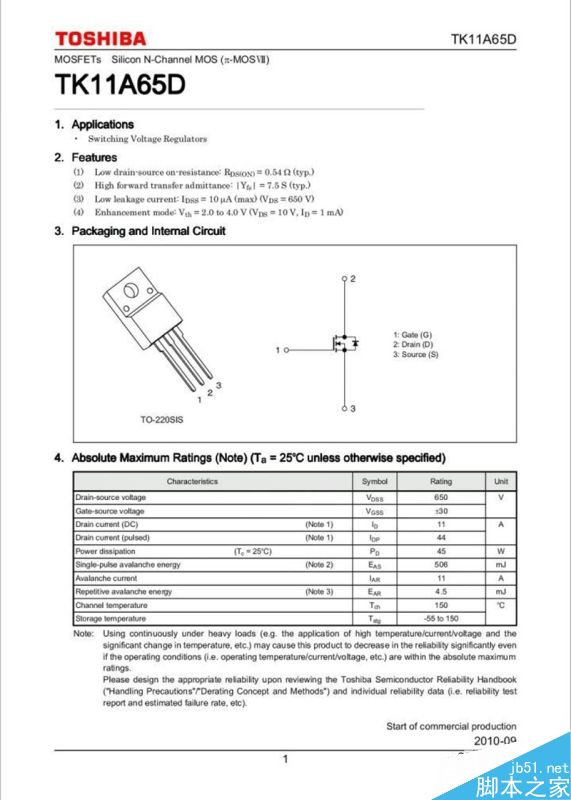

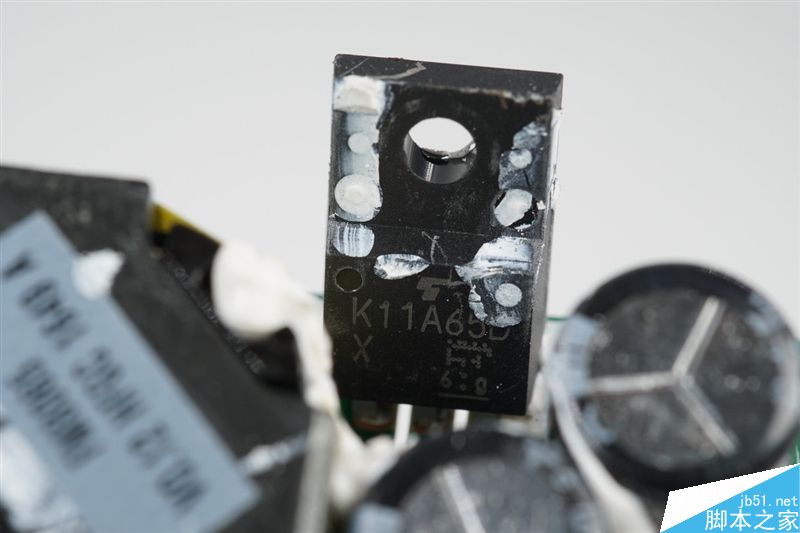

开关管是东芝的tk11a65d 11a电流 650v耐压。
