集成电感器基础知识简介

在集成电感器方面，我们都应该熟悉它们，因为在我们的生活中并不缺少应用程序，但是您可能不知道集成电感器上的数字是什么意思. 集成电感器上的数字代表电感，通常由数字和字母R组成，数字通常由三位数字组成. 前两位数字代表基数，而第三位数字代表零. 电感的单位为uh，例如100为10uh，101为100uh，221为220uh. 如果由数字和字母组成，则中间的数字R代表小数点，例如: 1R1代表1.1uh，2R2代表2.2uh，3R3代表3.3uh.

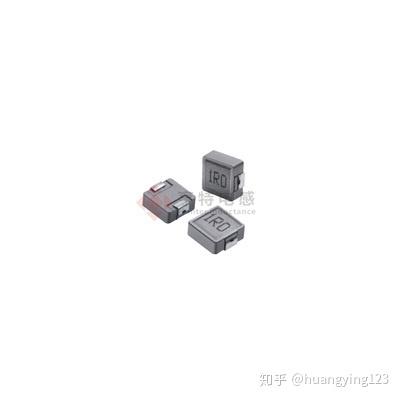

集成电感器

集成电感器结构:

集成电感器是指基体和绕组体. 基体由嵌入金属磁性粉末中的绕组体和压铸而成. 表面封装销是直接形成在基体表面上的绕组体的引线销. 一件式电感器使用表面贴装封装，这被归类为片式电感器.

集成电感器结构

集成电感器的应用

集成电感器主要用于工业控制主板，图形卡，平板计算机，笔记本计算机，汽车设备，配电电源系统，DC / DC转换器，LED路灯设备，通信设备，医疗设备等. 适用于汽车，航空航天和其他对可靠性有较高要求的行业.

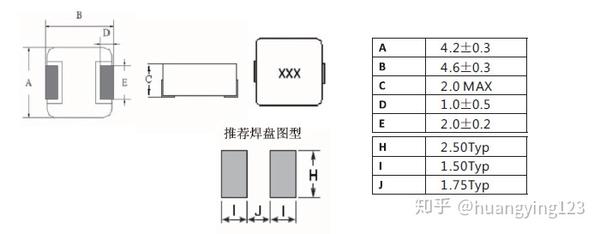

一件式电感器的尺寸图:

集成电感器的优点:

优点1: 体积小，电流大，在高温下可保持优异的温升电流和饱和电流特性.

优势二: 一件式模制电感器是独立开模的，具有多项设计专利和多项独立知识产品.

优势三: 低损耗，低阻抗，无引线端和小寄生电容.

优势四: 采用坚固牢固的一体化结构一体成型电感有哪些系列，具有闭合的磁路，良好的磁屏蔽和EMI性能.

优点5: 磁屏蔽结构，闭合的磁路，强大的抗电磁干扰，超低的蜂鸣器和高密度的安装.

优势6: 低损耗合金粉末压铸，低阻抗.

优点7: 一体式结构，坚固牢固，产品精确，防锈持久.

一件式电感器与普通绕组功率电感器的区别:

区别1: 不同的材料一体成型电感有哪些系列，通过将绕组的主体嵌入金属磁粉中并压铸而形成整体形成的电感器. 表面封装销是直接形成在主体表面上的绕组主体的引线. 常见的功率电感器是将铜线缠绕在磁芯上，然后施加密封剂.

差异2: 屏蔽效果不同，集成电感具有更好的屏蔽效果.

差异3: 电流不同，集成电感器的电流更大.

差异四: 与普通功率电感器相比，一件式电感器的成本和工艺成本均高于普通功率电感器.

差异5: 生产过程不同. 集成电感器是通过将磁性粉末注入阀座主体和绕组中形成的，普通功率电感器在绕组后用密封剂密封.

上面是对集成电感器的结构和应用，集成电感器的规格和尺寸，集成电感器的优点以及与传统电感器的区别的介绍. 如果您对以上内容有任何疑问，可以直接联系我们的客户服务专家！
