真空断路器常见故障的分析与处理

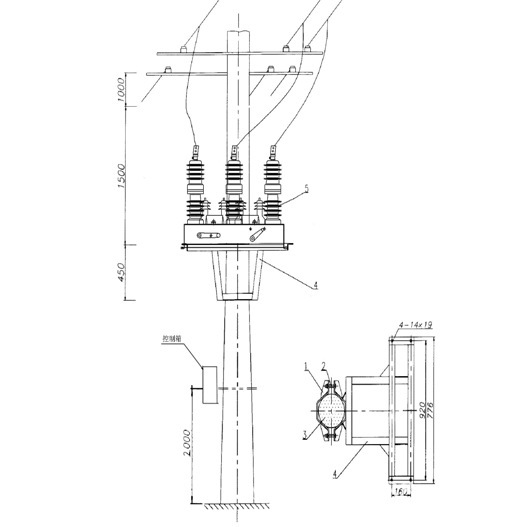

真空断路器龙源期刊网的故障分析与处理: 郭晓燕朱伯涛刘哲姜春月资料来源: 《科学与财富》 2017年33期摘要: 本文着重介绍一种常见的故障分类真空断路器的运行机理，针对操作机构二次回路中的常见故障，介绍了“四步法”，对故障进行分析和排除，对于真空段实际的真空检漏和故障处理具有指导意义. 关键字: 真空断路器；运行机制故障; 1.真空断路器的常见故障真空断路器的常见故障主要集中在操作机构上. 操作机构的故障可能是电气故障或机械故障. 根据多年的维护经验，操作机构的故障和缺陷可归纳为以下情况[1-2]: 1.短路. 在输电过程中，断路器不工作，电流非常大，电线的热量被软化，电气元件也可能烧坏. 当切断工作电流时，触点会产生较大的电弧. 在这种情况下，其原因可能是操作电路连接不正确，机构本身连接不正确以及受电电路未连接到负载线圈. 内部接线松动，形成短路点；接线被外部机器损坏而形成短路点. 2.关闭和打开操作之一拒绝操作. 这可能是由于辅助开关的触点位置调整不当，一对触点的接触量太大而另一对触点没有接触引起的. 3.无法关闭门或关闭后立即关闭. 可能是因为工作电压过低. 断路器活动触头的触头行程太大；相关联的锁触点的辅助打开太早打开和其他原因.

4. 无法关闭门. 开口的铁芯中可能存在异物，以防止铁芯被阻塞；开启行程的半轴不灵活；开口的铜撬棒太靠近铁芯撞针的末端. 产生足够的加速力. 半轴和锁扣之间的连接太大. 5.打开和关闭线圈被烧毁. 这可能是由于打开和关闭失败引起的. 在断路器的断开和闭合操作中，辅助开关不会旋转到断开和闭合位置. 机械连接可能卡住或松动；辅助开关将松开并导致断开. 3.闭合后，辅助开关的断开和闭合触点未断开. 6.打开或关闭的电磁铁正在微动或缓慢移动. 这可能是由于电磁铁芯的位置或行程调整不当造成的. 由两个串联（220V）或并联（110V）的线圈组成的电磁芯线圈的极性相反. 电路中的电流很大，但是电磁力很小. 零件严重腐蚀；铁屑或灰尘落入芯隙或导槽中. 龙源期刊网旨在消除运行机制中出现的故障. 无论是在原理上还是在实际工作中，我们都必须首先消除机械故障，并判断它们不是由于机械原因造成的. 这需要多次手动打开和关闭. 机械动作是否可靠，如果机械部件没有问题，则在电路中查找原因. 消除电气缺陷后，对于某些设备，有必要注意是否存在家族缺陷历史或过去是否曾损坏某些部件（Burnd等），或基于经验的判断，大大缩短了故障排除时间，提高了工作效率.

第二，真空断路器的故障分析与处理真空断路器的常见故障主要集中在操作机构上真空断路器故障，而操作机构主要集中在次级电路上. 真空断路器二次电路的故障分析和处理可以根据查询，分析电路，断电检查和上电检查进行检查和消除. 1.查询情况在处理故障之前，电气维护人员应与设备操作人员或操作人员核对故障状态，包括以下几个方面: （1）故障是在操作之前，之后还是在操作过程中发生的. 它是在运行过程中自动跳闸，还是在发现异常情况时被操作员停止运行. （2）发生故障时，设备处于什么状态，执行什么操作，按下哪个按钮以及拉动哪个开关. （3）故障前后声音，气味，弧光等异常情况是什么？ （4）设备之前是否经历过类似的故障以及如何处理. （5）电气维修人员向操作人员了解情况后，还应与机械维修人员和操作人员进行分析和判断，是机械故障，电气故障还是全面故障. 2.分析电路确认是电气故障后，请参考电路的电气原理图和相关技术规格进行电路分析. 您可以粗略估计故障的位置，并分析它是主电路还是控制电路. 分析故障时，应有针对性. 如果存在接地故障，则应首先考虑开关柜外部的电气设备，然后再考虑开关柜中电气组件的短路和短路故障.

在分析复杂电路时，可以将其分为几个单元，并一一进行分析和判断. 3.断电检查（1）检查电源线入口是否有因擦伤或砸伤而引起的接地，短路等. 龙源日志网（2）开关柜内的保险丝是否有烧痕. （3）观察电线和电气部件是否明显变形或损坏，或者由于过热，燃烧和变色而产生燃烧的气味. （4）检查限位开关，继电器保护和热继电器是否在工作. （5）检查断路器，接触器，继电器和触点等电气部件的可动部件是否灵活. （6）检查可调电阻器的滑动触点是否接触良好，电刷架是否移出位置. （7）用绝缘电阻表检查电动机和控制电路的绝缘电阻，绝缘电阻表一般应不小于0.5MΩ. （8）对测试线或万用表的故障部分，电气部件，电动机等进行连续性检查. 4.通电检查如果断电检查仍未能找到故障，则可以执行电气设备上电检查. （1）进行开关柜的通电检查时，必须在操作员的配合下进行，以免发生事故. （2）在加电检查之前，应尽可能将主电路与断路器断开，并将断路器置于测试位置. 机械部件的变速箱和防误操作联锁装置应处于正常位置. 转换开关设置为零位置，行程开关返回到正常位置. （3）每次开机检查的位置和范围都不应太大. 范围越小，故障越明显.

检查顺序: 一般先检查控制电路真空断路器故障，再检查主电路；首先检查辅助系统，然后检查主驱动系统；首先检查控制系统，然后检查调节系统；首先检查交流系统，然后检查直流系统；首先检查关注可疑部分，然后检查常规部分. （4）对开关柜等较复杂的电路进行故障检查时，请在检查前考虑或制定初步的检查顺序，将复杂的电路分为几部分，并逐一检查，以免遗漏故障点. （5）断开所有开关，拆下使用的保险丝，然后依次将保险丝依次插入要检查的零件，然后打开开关，以查看是否有火，烟或保险丝烧断. 如果没有这种现象，请给出操作说明并观察电气组件是否按照要求的顺序工作. 仔细检查每个项目. 4总结真空断路器是电网的主流设备，在电力系统中起着重要的作用. 真空断路器作为一种成熟的开关设备，被广泛使用，运行可靠，维护费用少，有效地进行了典型的故障分析和处理. 帮助提高现场维护人员
