iPhone6splus拆解 内部做工及选材怎样

此前笔者终于为你们送上了iPhone 6s拆解，今天我们来看一看它的“大哥”——iPhone 6s plus的拆解。既然是“大哥”最显著的特征自然是要大了一些，除此此外iphone6splus屏幕材质，iPhone 6s plus的配置也与iPhone 6s有所不同，例如屏幕、、电池等等。

还记得今年苹果发布会邀请函上大放光彩的Siri吗？在拆解开始前ifixit拆解团队好像非常智能的Siri提问“iPhone 6s plus外壳上面到底是哪个呢？”按照笔者的猜测Siri的提问一定是“您可以前往苹果官方知道更多关于iPhone的信息！”既然Siri不说，那么我们只能自己动手了，先送上iPhone 6s plus的配置简介。

iPhone 6s的哥们不简单！iPhone 6s plus拆解

与iPhone 6s一样，iPhone 6s plus也采用了搭载有嵌入式M9运动协处理器的苹果A9处理器，存储空间分别为16GB、64GB、128GB，采用1920*1080分辨率（401PPI）的5.5英寸视网膜屏幕，支持3D Touch。iPhone 6s plus主（iSight）像素为1200万，支持4K视频拍摄，并且采用有光学防抖，前置为500万像素。机身搭载了强度更高的7000系列铝合金材质，拥有更强的抗压能力，除了那些也有802.11a/b/g/n/ac WiFi与MIMO、支持蓝牙4.2、NFC、23频段的LTE。当然iPhone 6s plus也少不了Taptic Engine。

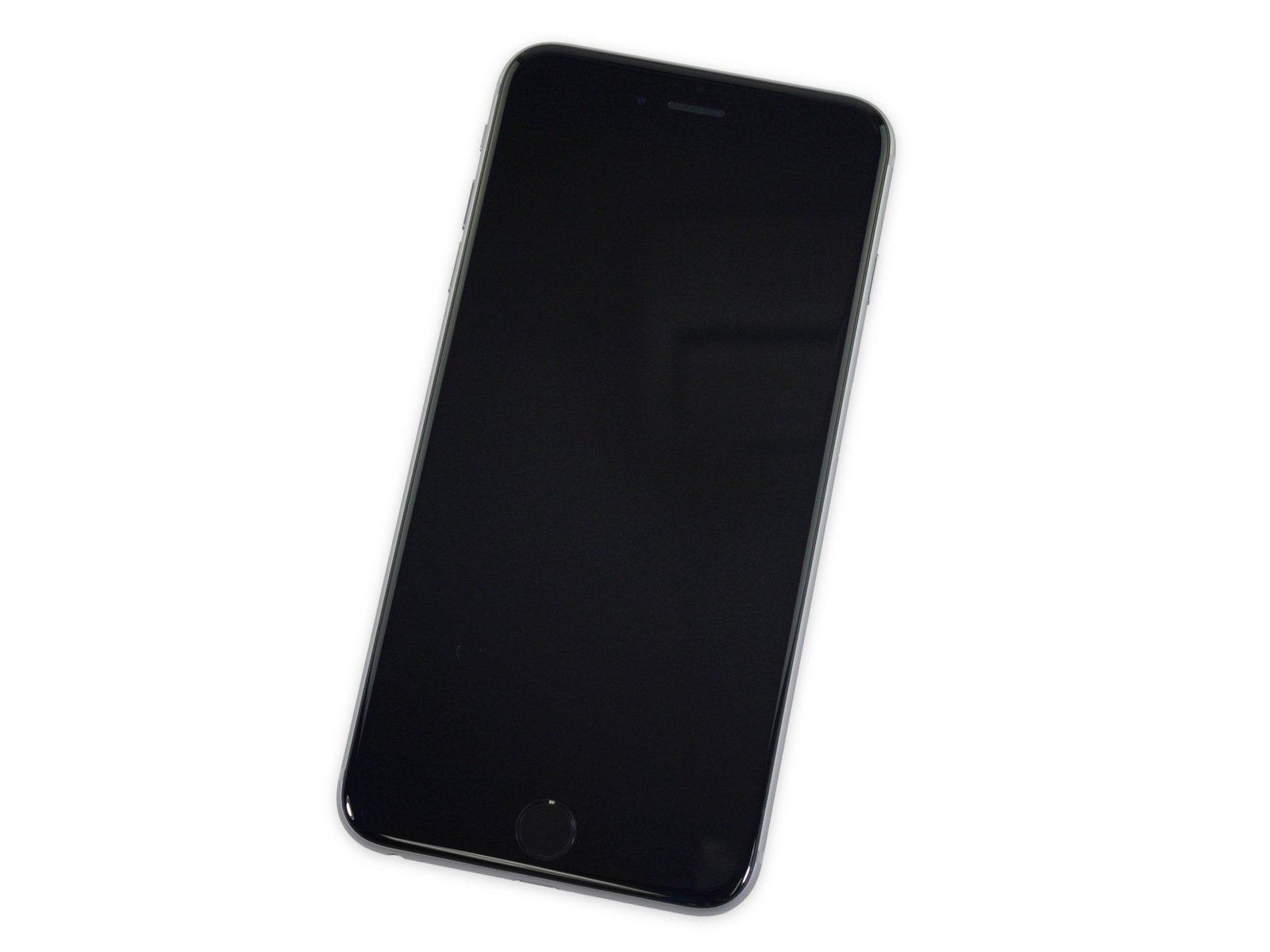

iPhone 6s plus

X光下的iphone 6s plus

在经历过今年iPhone 6/6 plus的“弯曲门”后，在新一代的iPhone上确实表ifixit团队也给出了一些简洁的介绍。这种合金的成分为：约91.17%铝，0.08%铁，7.64%锌，和0.106%钨。锌浓度的提高有助于增加颜色的拉伸强度（当然也会降低费用），因此7000系列铝合金要比iPhone 6采用的6063铝合金好上不少。此前也有国内专家做了iPhone 6s抗压检测。结果证实，iPhone 6s后壳的抗压能力高达80磅左右，即80磅的之后才出现弯曲，而iPhone 6承受30磅压力时起初出现弯曲。

iPhone 6s plus（后面黑色那台你猜是“S”吗？）

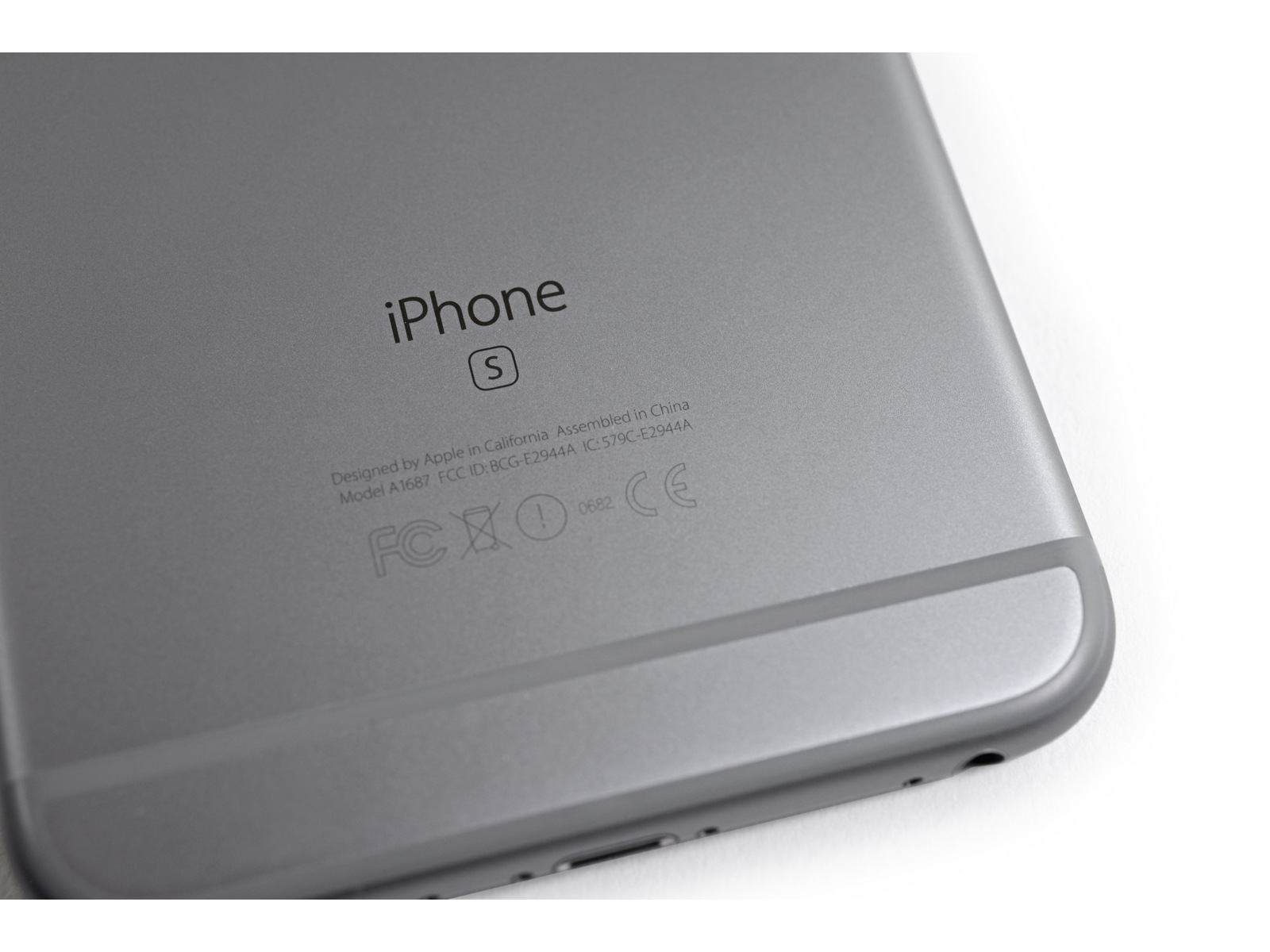

不过材质的差异很难直接被用户看到，因此为了“彰显身份”，在iPhone 6s plus的后背同样印上了一枚“S”logo，然而这也变成ifixit的调侃点。ifixit坦言，这个“S”与机身配色变得并不协调，但是一旦不把这个logo露起来又如何向同学炫耀你又换了一部新手机呢？

手机背部的“S”logo

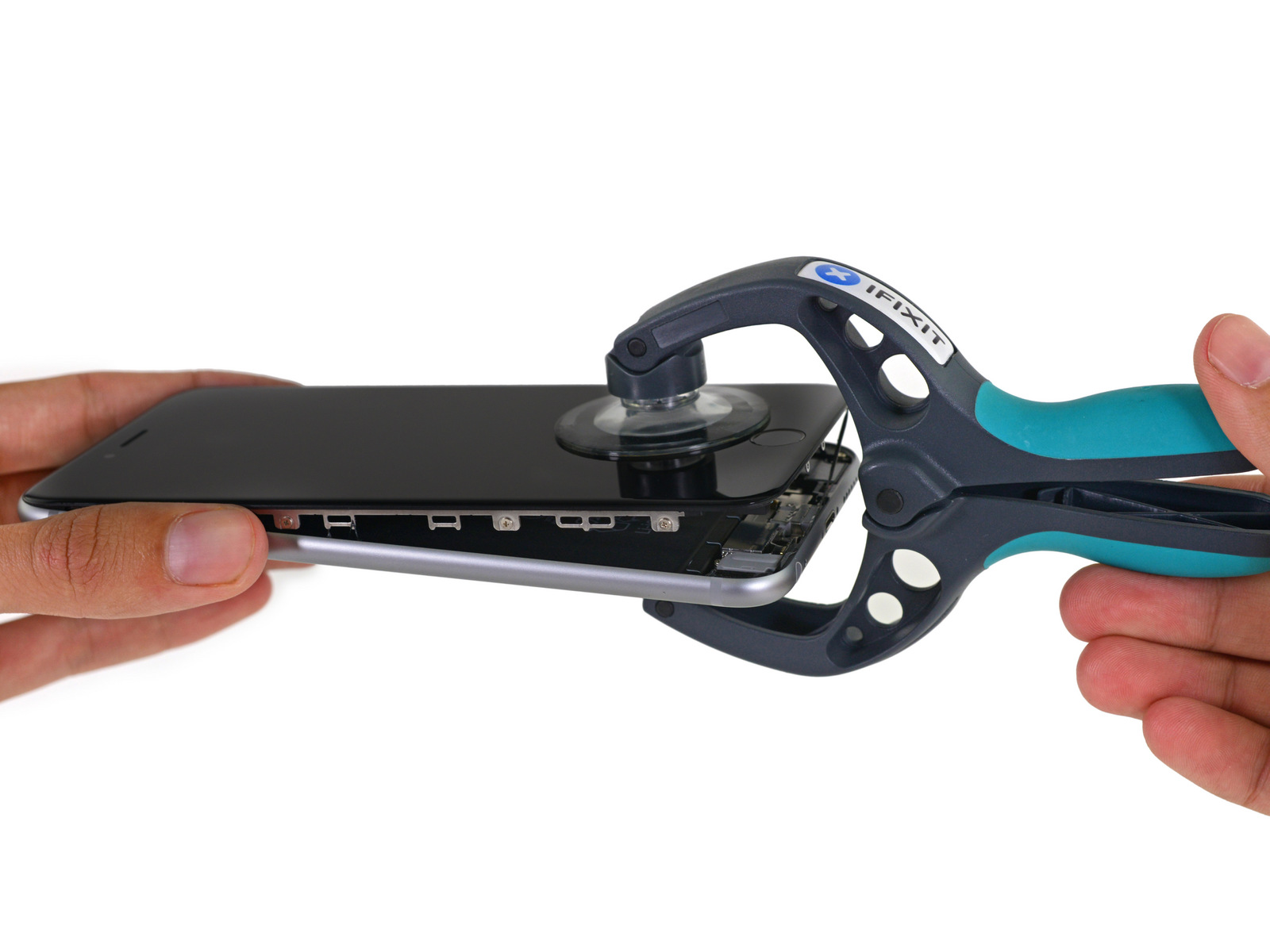

好了，废话说完了接下来就起初正式的拆解吧。开始的方法与iPhone 6s相差不大，同样是从上面的螺钉开始。在的软件面前iphone6splus屏幕材质，苹果采用的粘合带因此形不成多少阻力，轻而易举就攻入手机内部。

进入手机内部

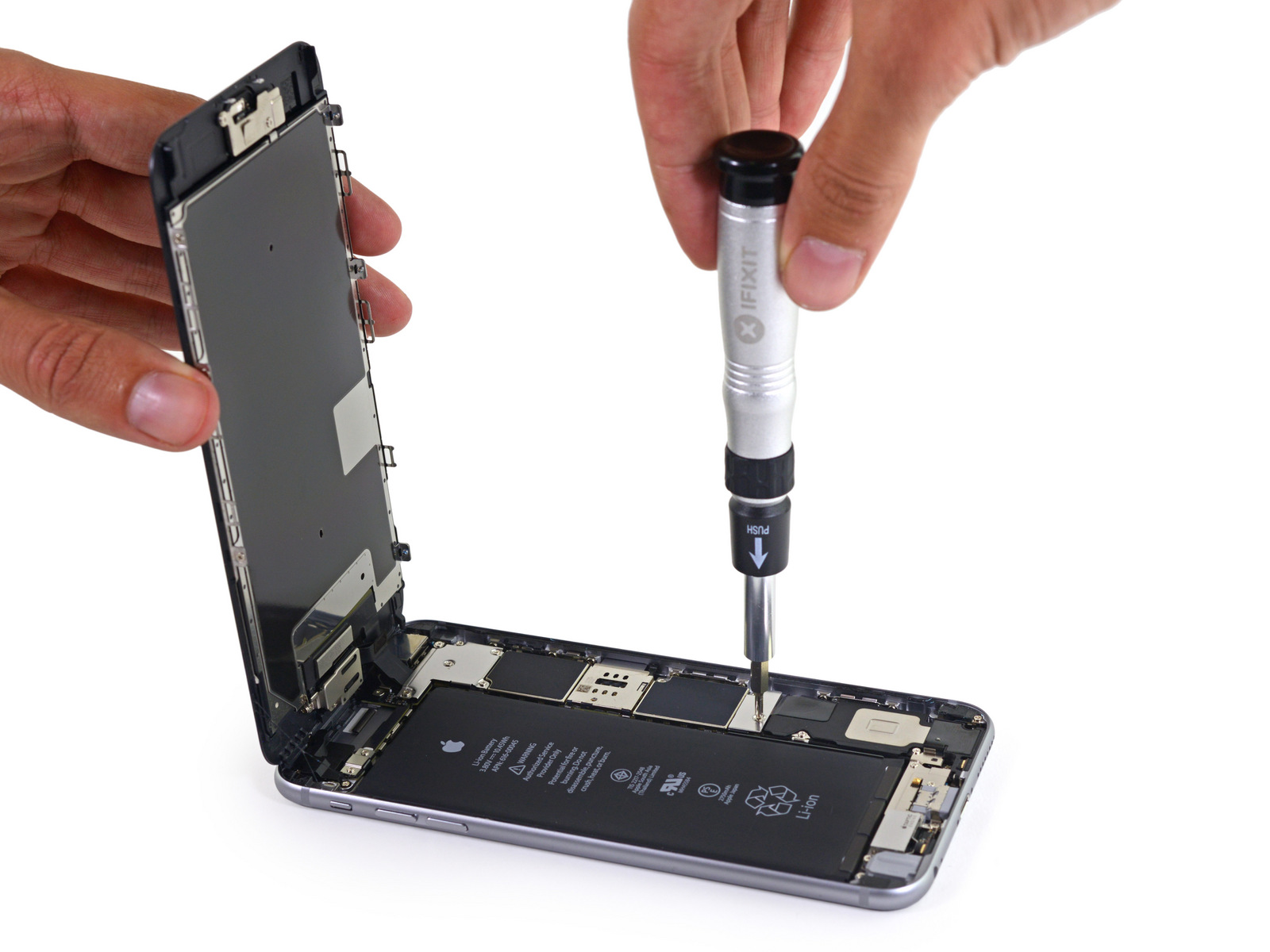

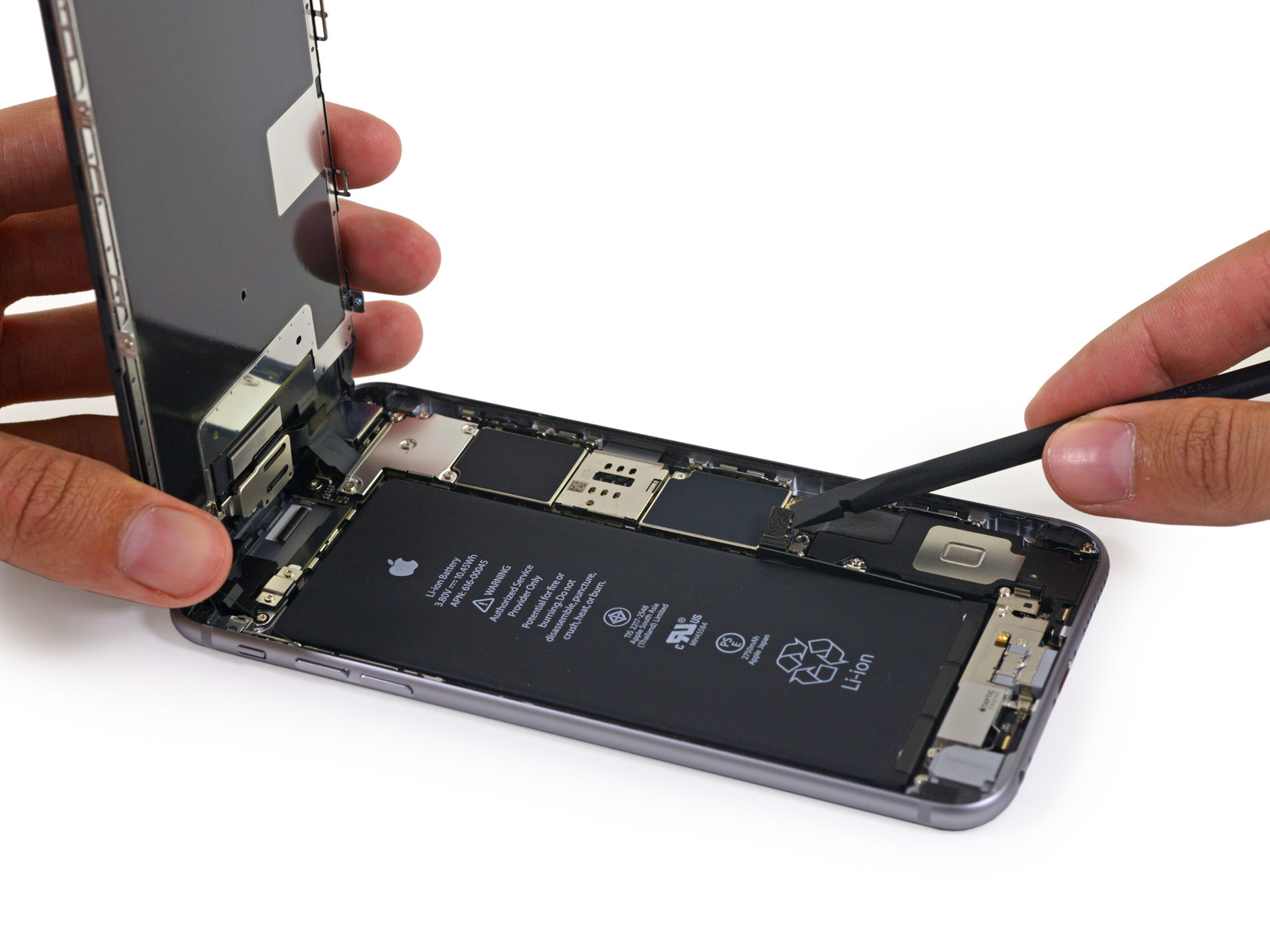

分离手机电池是第一步，同时在拆解过程中，ifixit指出在iPhone 6s plus内部搭载的多是Phillips螺丝钉，Pentalobe螺丝相对要少，从而让拆解变得非常易于，这自然也会便于后期维修。

iPhone 6s plus拆解

分离电池

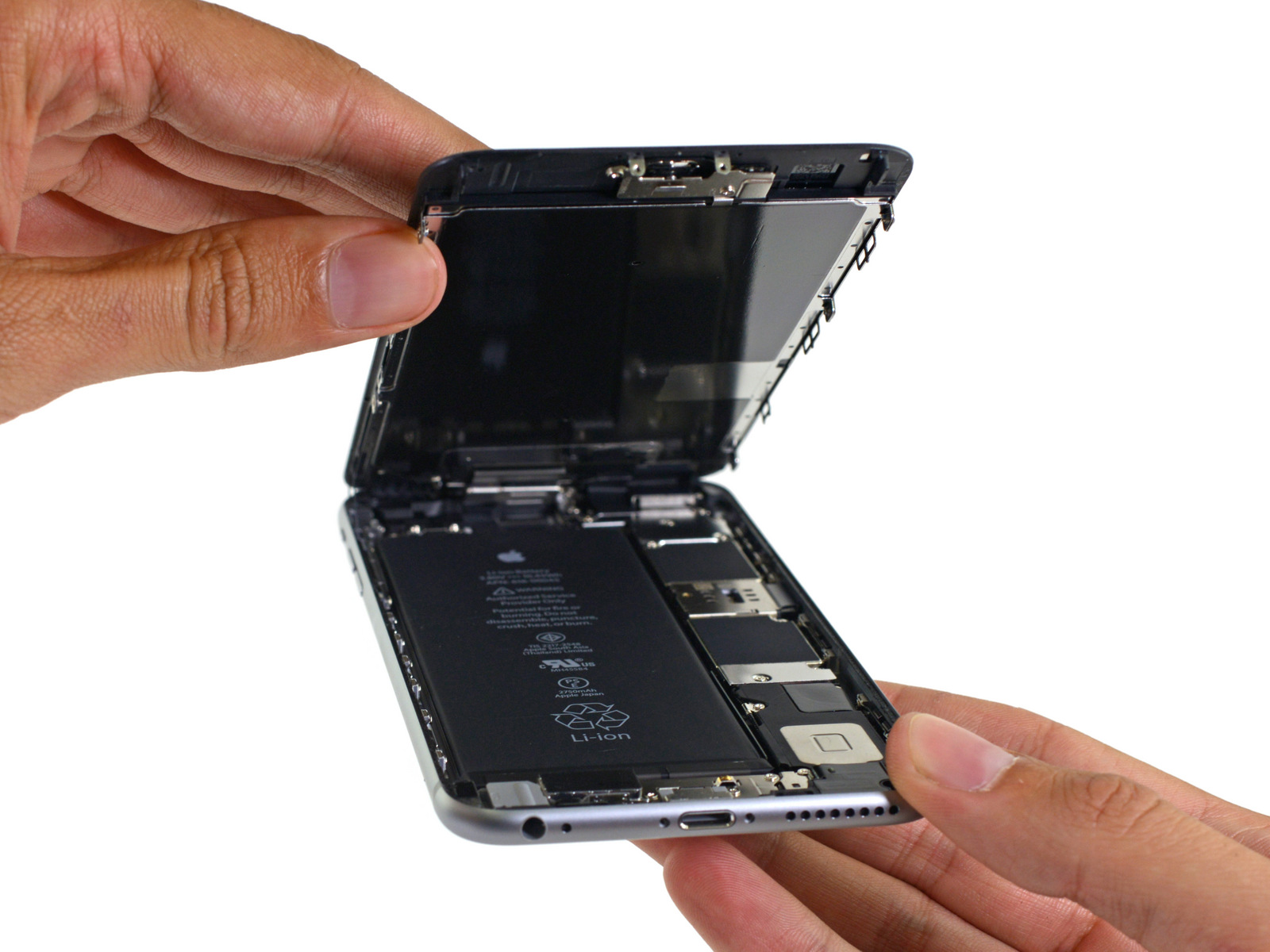

随后，ifixit将显示模组拿了出来，经过测量，iPhone 6s plus显示模组尺寸为80g，比去年iPhone 6 plus的60g多了不少。这33%的重量减少反而是3D Touch技术带来的。

取下屏幕模组

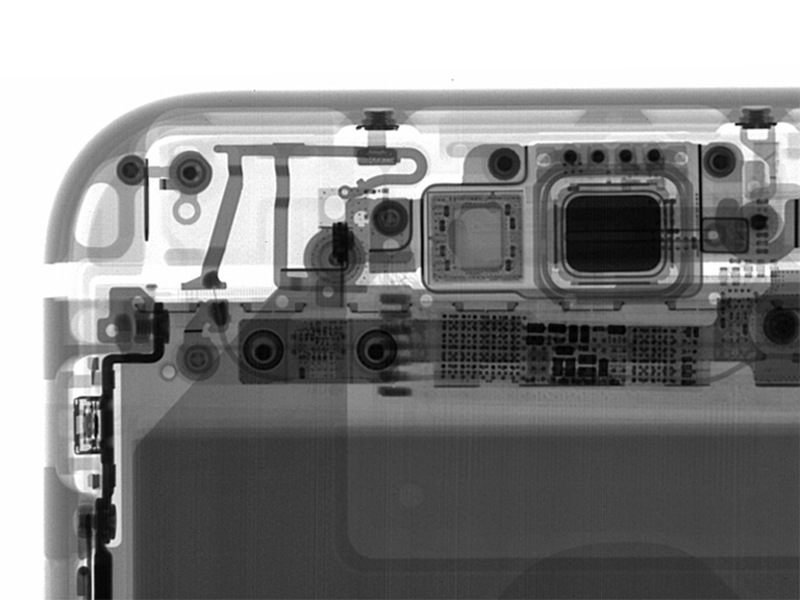

通过X光照射，可以看出与iPhone 6s相同多了好多新的配件（手机顶部）。

X光照下iphone 6s plus

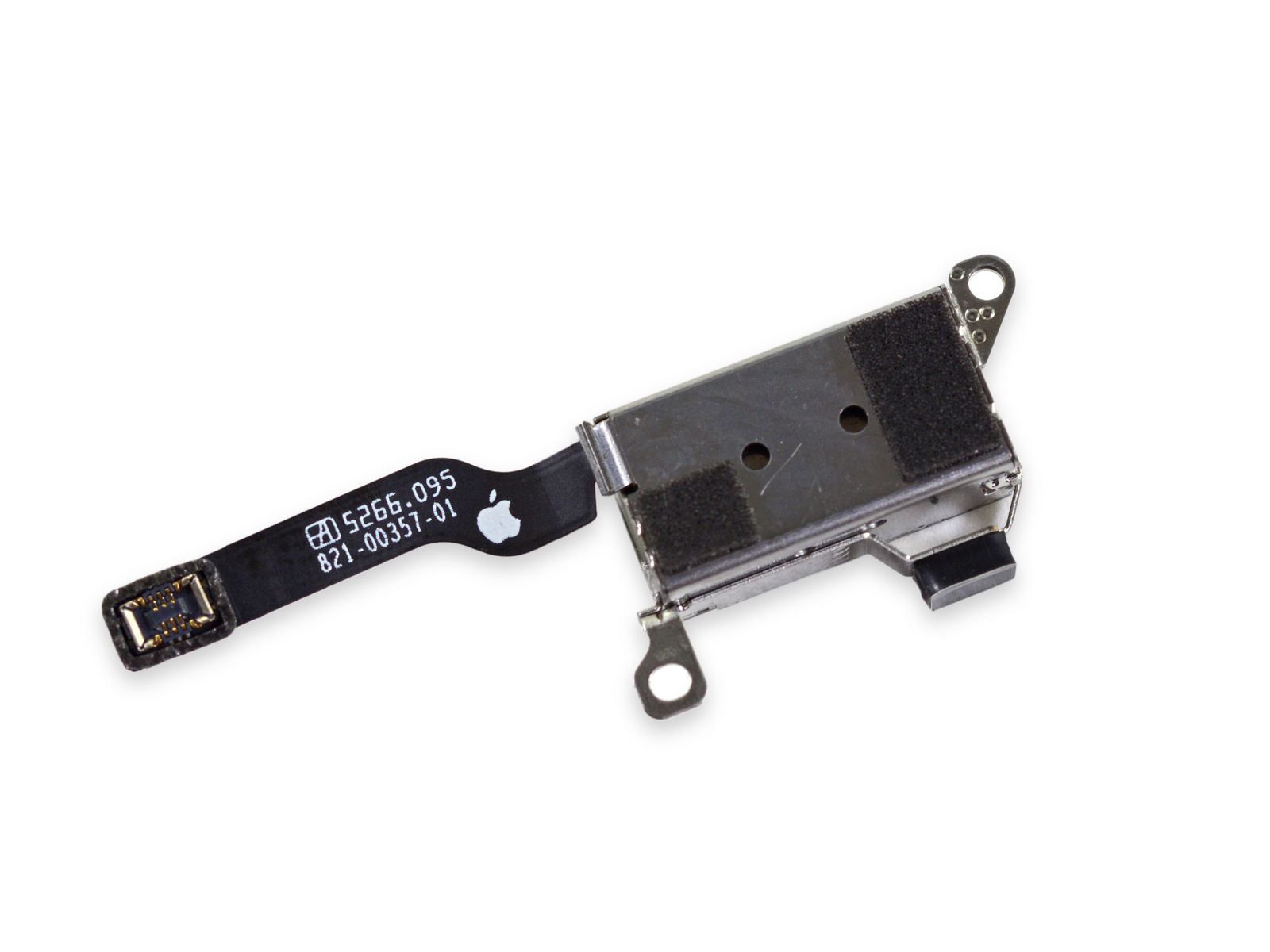

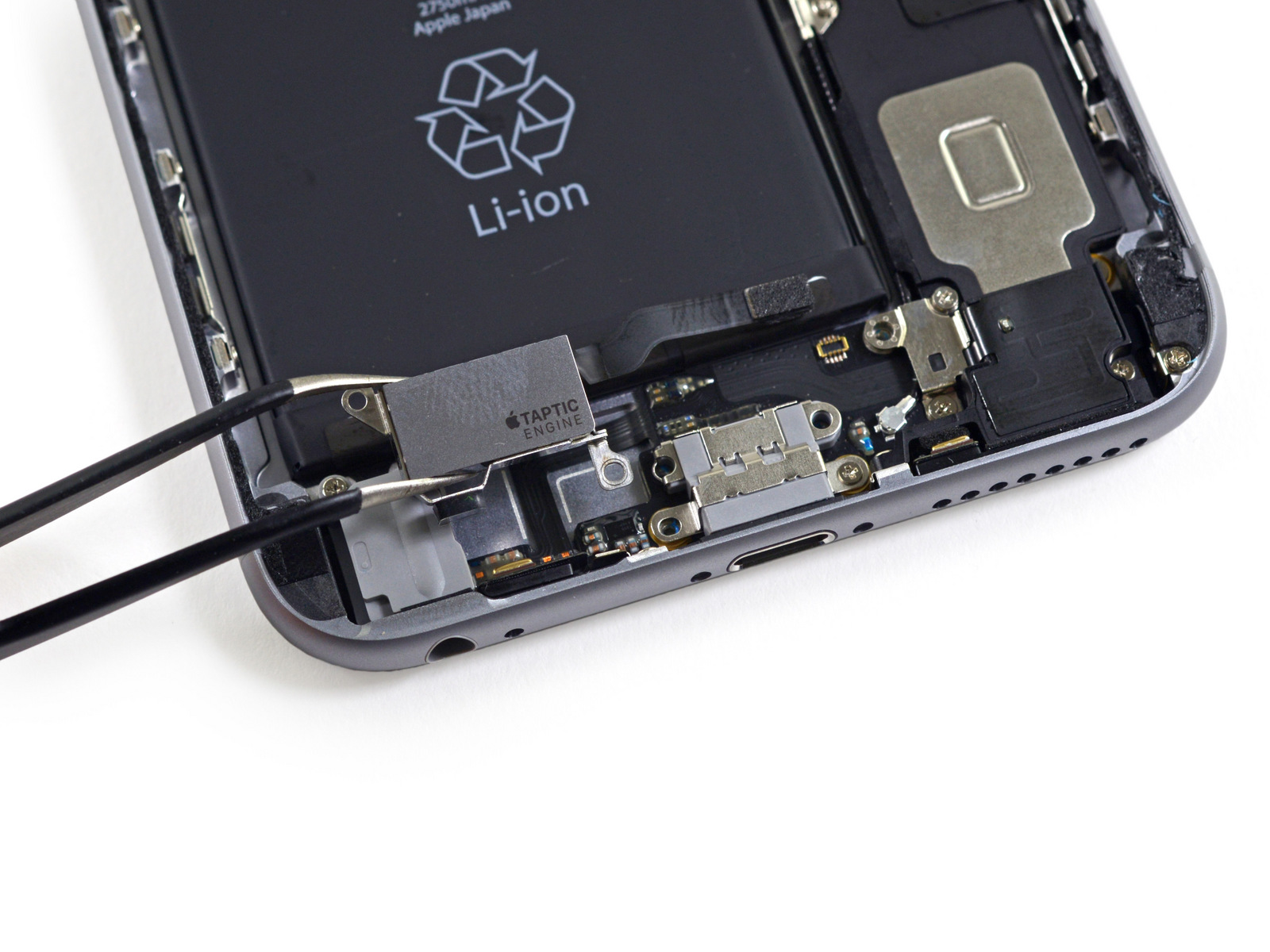

将固定底座取下后就可以看见Taptic Engine和缆线。

Taptic Engine

iPhone 6s plus的Taptic Engine规格为15 x 8 x 4.9mm，而iPhone 6s则是35 x 6 x 3.2mm。之所以采用这样设计，ifixit推测苹果是为了尽可能不去增加电池容量。

Taptic Engine

Taptic Engine对其它一些配件如麦克风也起到必定的支撑和固定作用。

Taptic Engine

在拆解过程中，又碰到了“老朋友”：粘合剂和提拉标签（对于这些设计ifixit十分称赞）。iPhone 6s plus的电池功率为2750mAh，相比今年iPhone 6 plus减少了165mAh。尽管容量有所下降，但小米表示电池的功耗与iPhone 6 plus相当，可支持14小时3G通话、10小时左右网络浏览，待机时长为10天。

电池拆解

iPhone 6s plus 电池

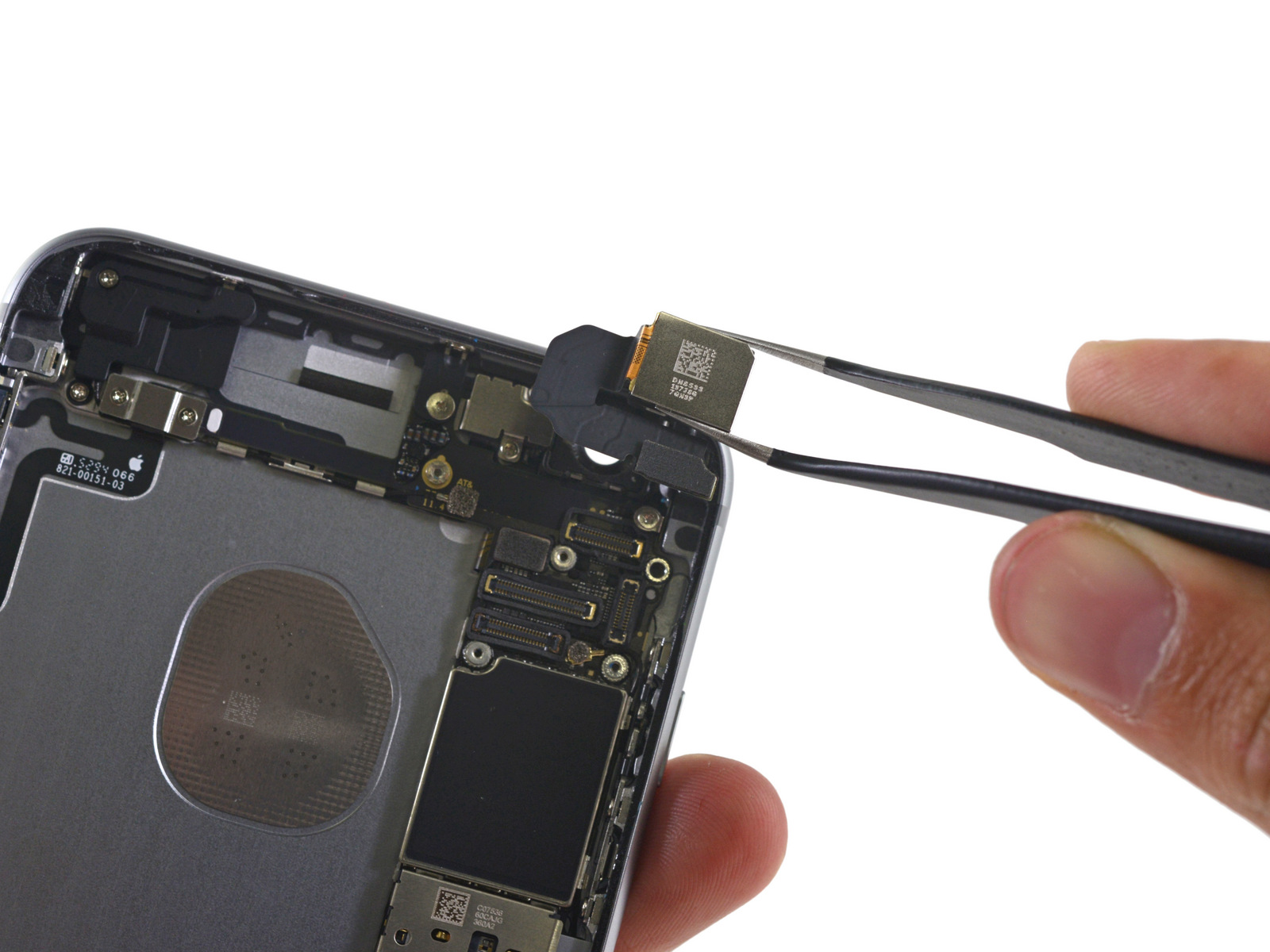

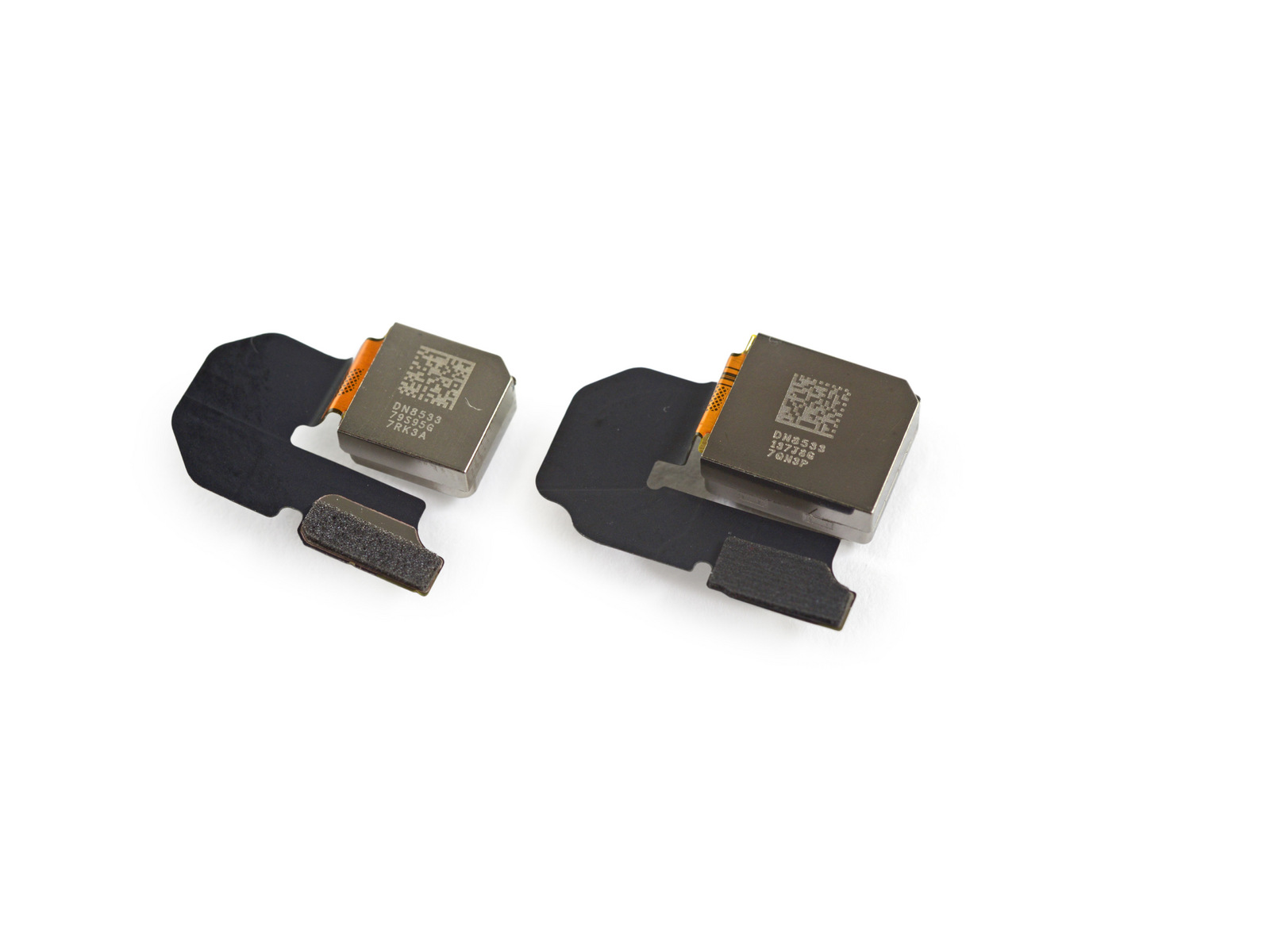

接下来是1200万像素的iSight，尽管外形上与iPhone 6s的相似，但是光学防抖组件的加入还是让iPhone 6s plus的更大、更重一些。

主（与iPhone 6s对比）

拆解主板的工作一直非常复杂，尽管不是很困难之后繁琐的方法而是要小心规避。

拆解主板

拆解主板

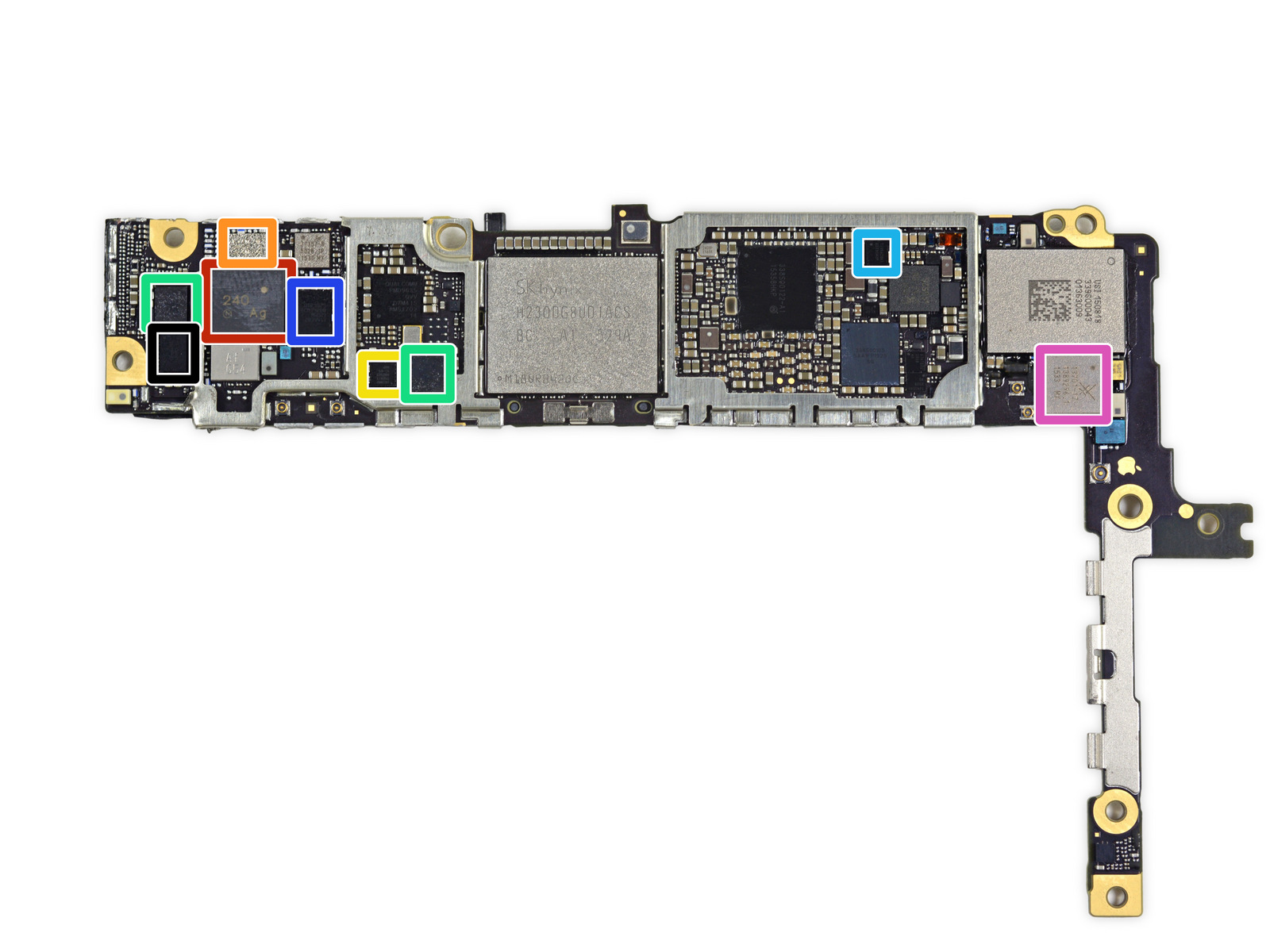

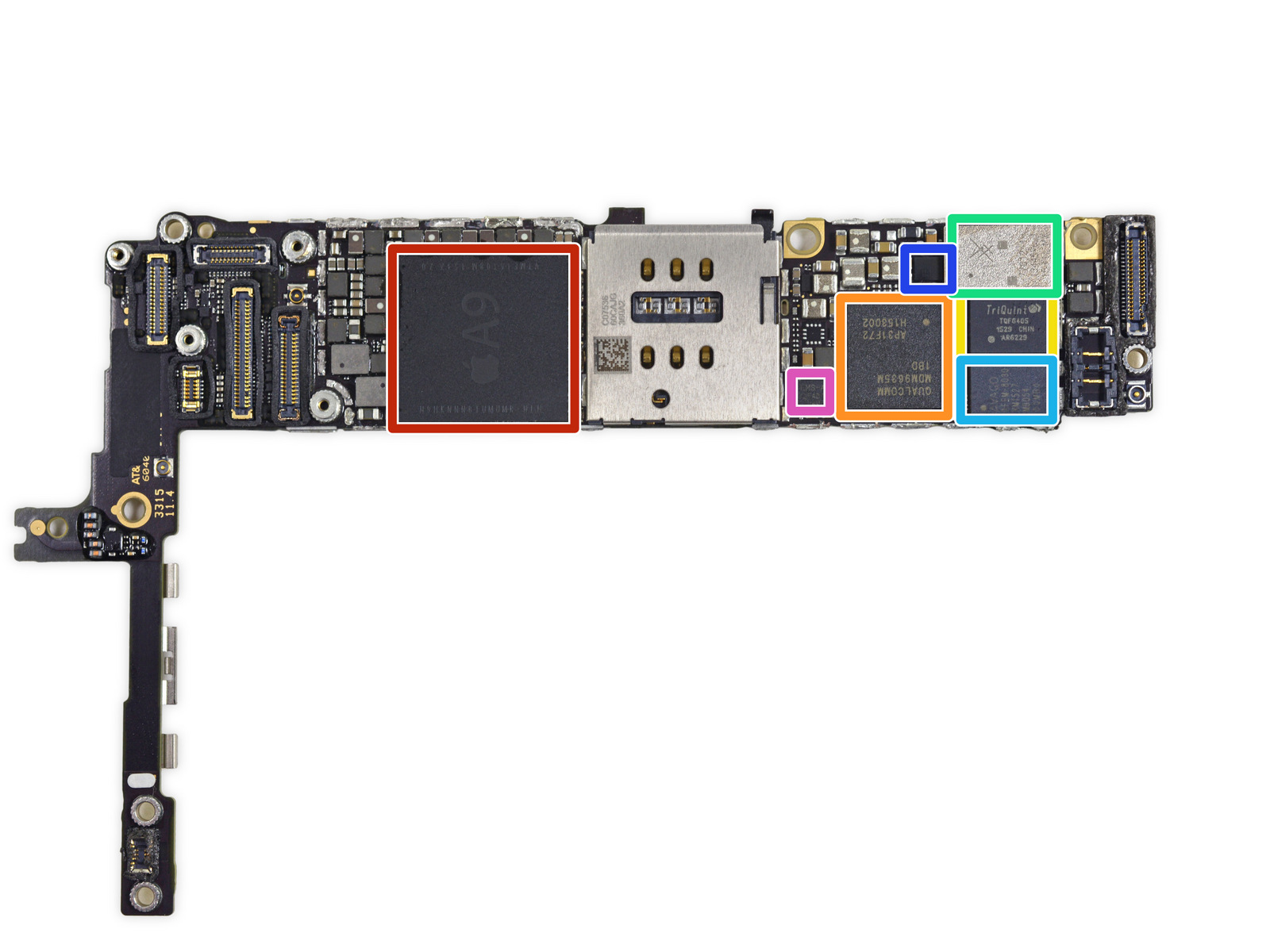

在主板的两边都是密密麻麻的各类芯片、模组（密集恐惧症患者要小心了）。首先来看A9芯片右边，红色区域为苹果A9芯片+ apl1022 SK海力士 LPDDR4 内存（ifixit认为它是2 GB LPDDR4 RAM，与iPhone 6S相同）;橙色区域为骁龙mdm9635m LTE芯片，6调制解调器;区域为TriQuint tqf6405功率放大器模块;绿色区域为Skyworks sky77812功率放大器模块;浅蓝色区域为Avago afem-8030功率放大器模块;深蓝色区域为高通qfe1000包络跟踪模组;粉色区域可能一个InvenSense 6轴陀螺仪和加速度计的组合。

主板一侧芯片

在主板的另一侧，内容更多、更密集。红色区域为SK海力士h230dg8ud1acs 16 GB NAND闪存;橙色区域为通用科学工业339s00043 Wi-Fi模块;区域为恩智浦66v10 NFC控制器;绿色区域为Apple/Dialog 338s00122电源管理模组;浅蓝色区域为Apple/Cirrus Logic 338S00105音频模组;深蓝色区域为高通pmd9635电源管理模组;粉色区域为Skyworks sky77357功率放大器模块。

主板一侧芯片

同样是在这左边，还有一下这些内容：红色区域为村田240前端模块;橙色区域为RF Micro Devices rf5150天线开关;区域为恩智浦1610a3;绿色区域为Apple/Cirrus Logic 338S1285音频模组;浅蓝色区域为德州仪器tps65730a0p电源管理模组;深蓝色区域为骁龙WTR3925射频;粉色区域为Skyworks sky13701蜂窝和GPS接收低噪声放大器滤波器模块;黑色区域为德州仪器TI 57a5kxi。

主板一侧芯片

此外在这两边下图中黑色区域所示可能是博世传感器气压传感器（BMP280）。

主板一侧芯片

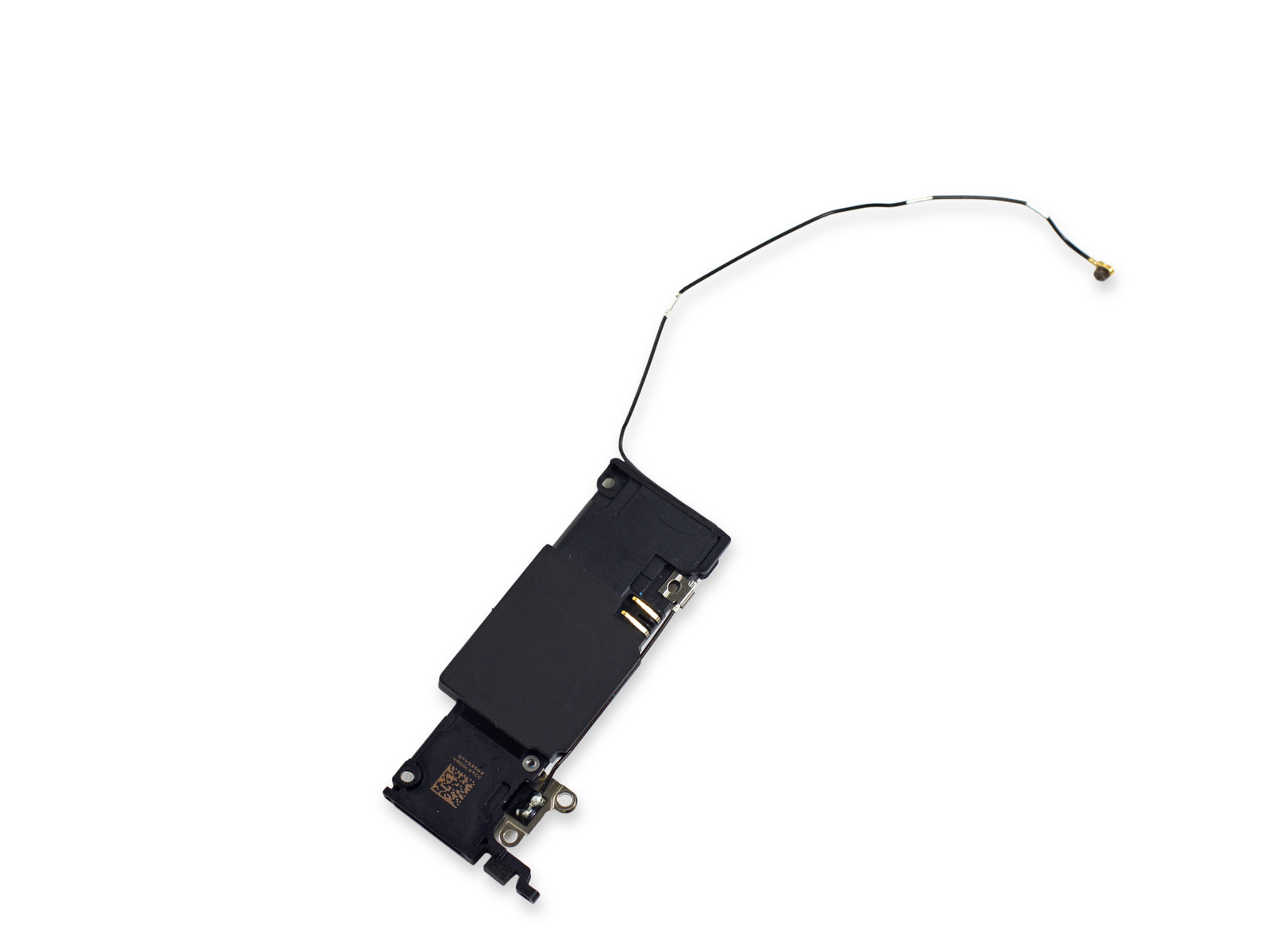

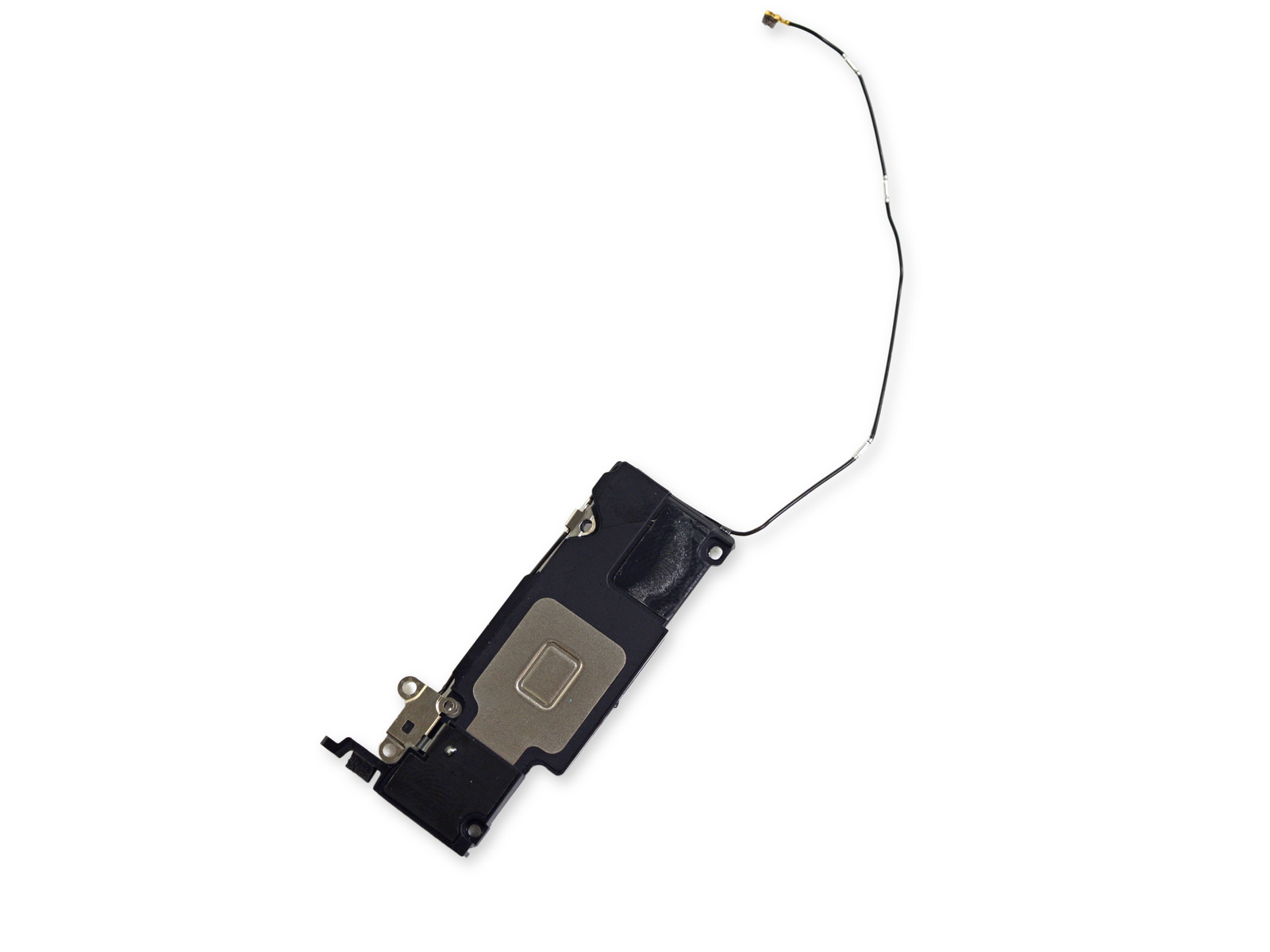

拆解继续进行，扬声器和天线就被取了出来，这一模块看上去与iPhone 6 plus更加相似。

扬声器和天线

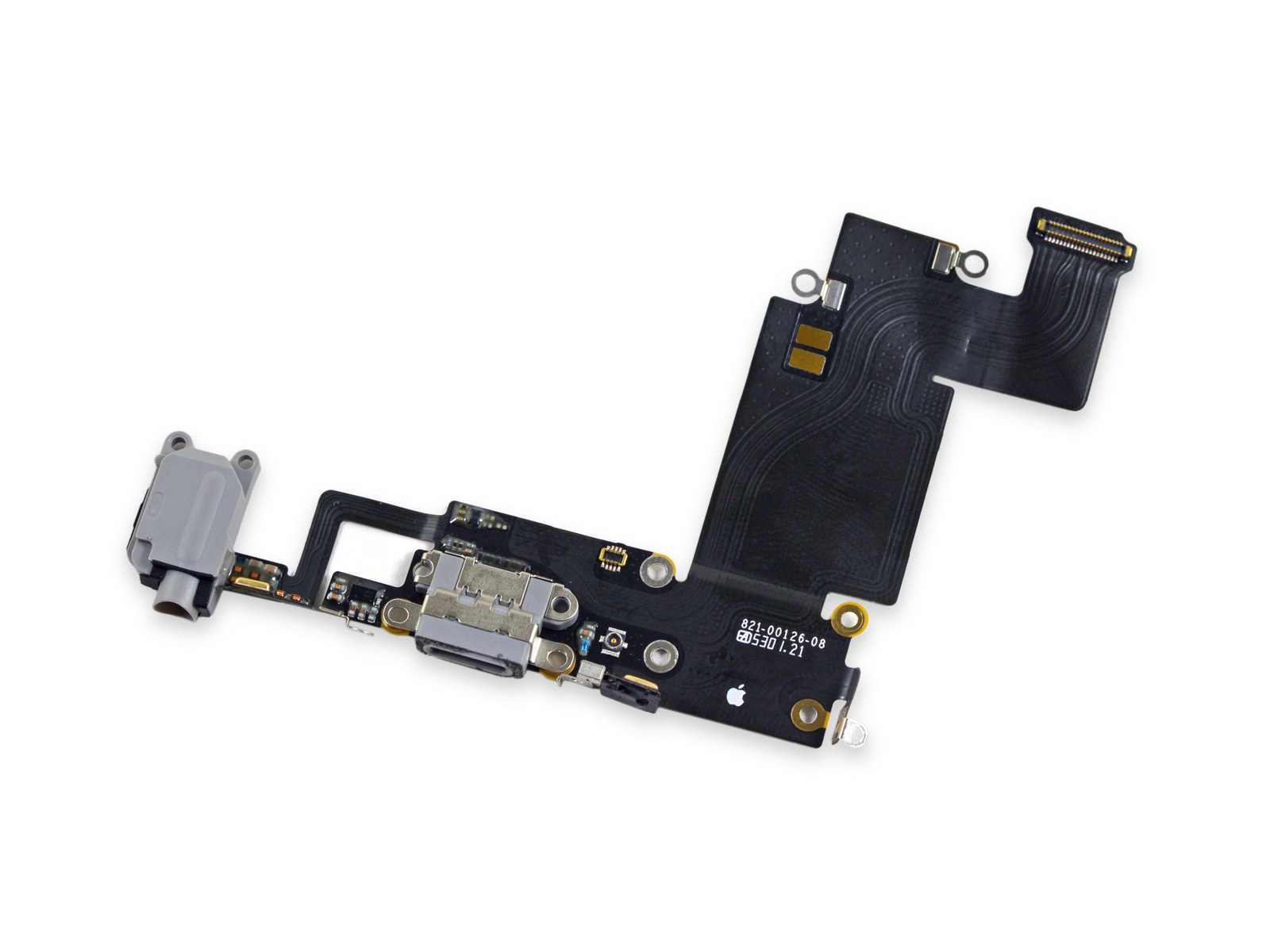

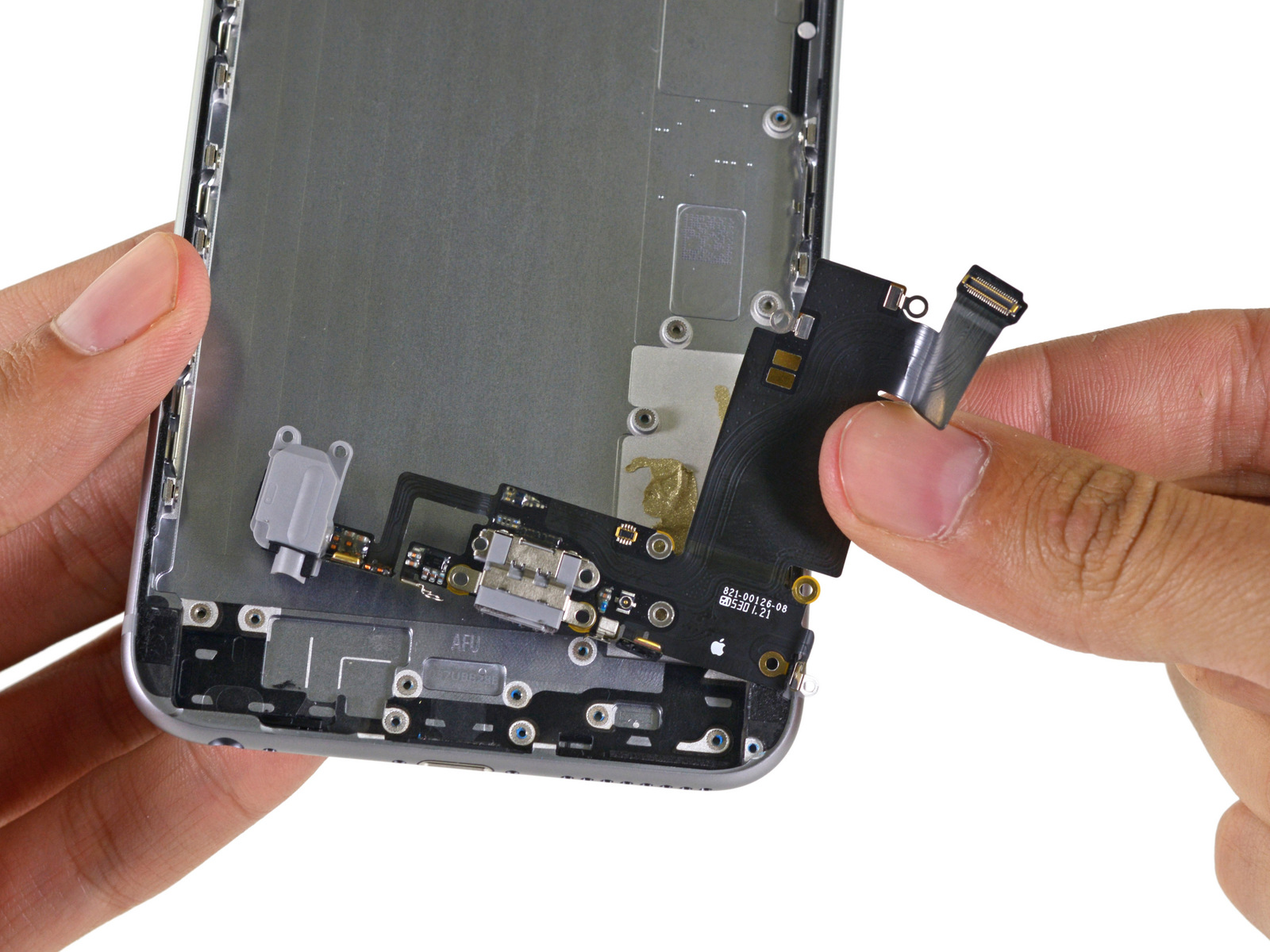

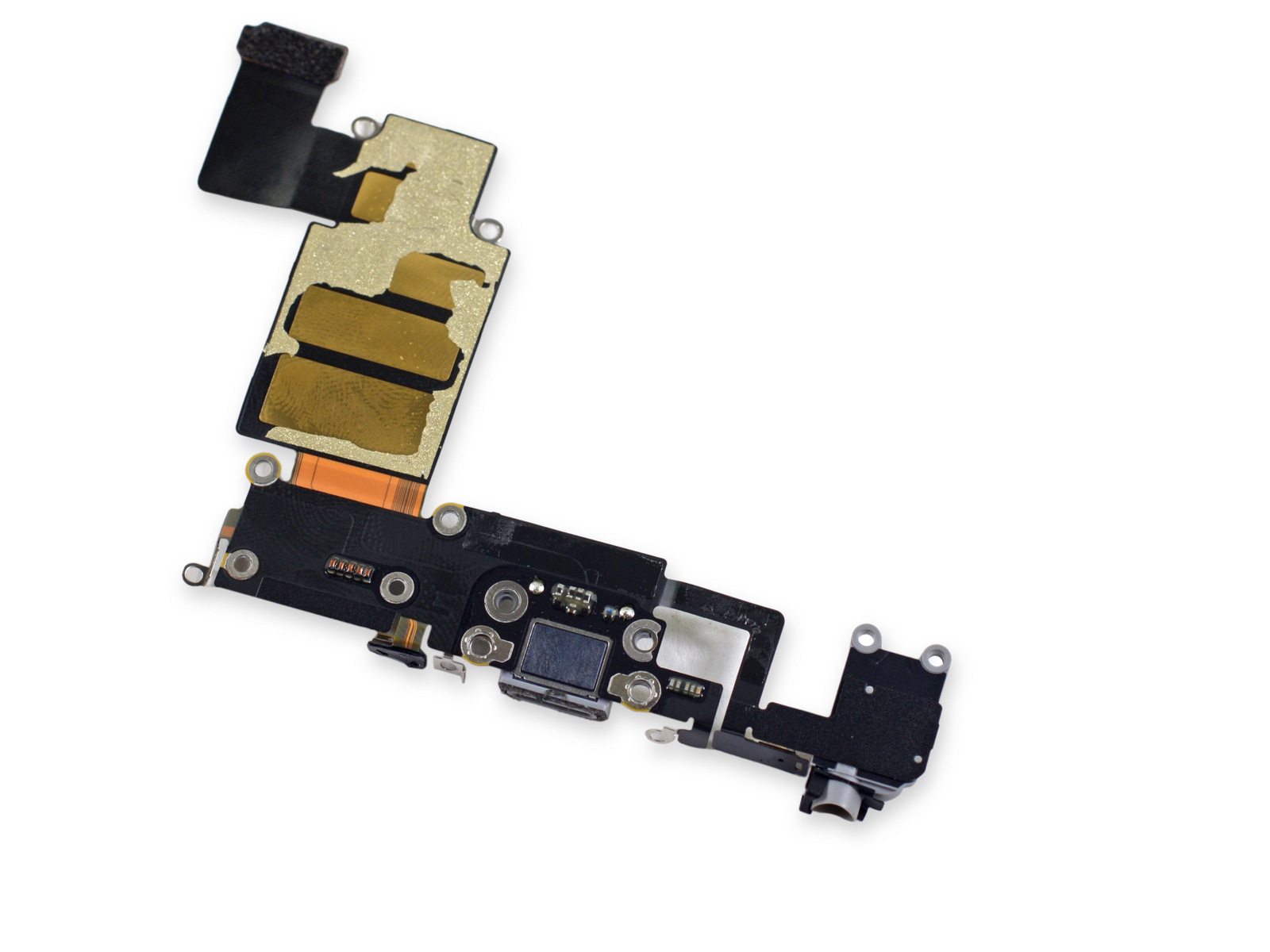

接下来就是lightning借口模组，与iPhone 6s大致一样，高度的集成性充分的削减了空间，但副作用就是模组中某一个零件发生了难题，整个模组可能都遭遇着被替换的风险。

接口模组

OK，至此iPhone 6s plus的拆解就结束了。与iPhone 6s相比，机身外部设计有一些不同，功能配置上有一些提高，由此看来这位“大哥”也算是实至名归了。

iPhone 6s plus全家福

最后，ifixit团队给出了7分的维修评分（与iPhone 6s一样），10分最容易维修。

iPhone 6s plus维修难度评分

在后期修复方面iPhone 6s plus的优势和缺点也与iPhone 6s相同。显示模组设计合理，作为第一个组件可以较好的简化屏幕恢复;电池拆卸相对也非常便捷，尽管还要通过一些工具但整体而言并不难。而指纹辨识与主板相连、仍旧沿用了一些专有的Pentalobe螺钉等原因则必定程度上提高了维修难度。
