●GCN架构用作高端HD7000

GCN是AMD的下一代新GPU架构. 我们寄予厚望的原因是，该架构改善了AMD过去5年的总体发展方向，并优化了GPU并行计算功能. 同时，灵活的前端体系结构使整个GPU具有更好的仲裁功能，当然，“多任务和多引擎体系结构，计算单元体系结构，多级读写缓存体系结构”的概念仅在NVIDIA中听说过，现在在AMD芯片中实现了.

Graphics Core Next CU结构

图形核心最引人注目的改进接下来，这次是AMD放弃了自R600以来一直遵循的VLIW封装吞吐量模型. 可以说，这一变化完全撼动了AMD GPU架构开发的基础. 放弃VLIW不仅意味着GPU领域超长指令和普通指令时代的结束，而且意味着普通SIMD吞吐量模式的统一，也标志着AMD正式“回归” GPU高性能计算应用领域.

CU单元处理模式

根据到目前为止获得的信息，确定Radeon HD 7970具有完整的32个CU集，总共2048个处理内核（大致等效于传统的流处理器），128个纹理单元，64个ROP单元，并且接近5MB缓存: 512KB一级数据缓存，384KB共享一级缓存，2MB本地数据共享（LDS），2MB二级缓存. 尽管大溪地核心的具体规模尚不明确，但相信即使采用28nm工艺，核心面积也不会太小.

Radeon HD 7970的默认核心频率将高达1GHz，使其成为继Radeon HD 4890之后第二个打破“ G点”的GPU，而后者只是有限的升级版本，这一次已完全铺开. 显存也非常出色: 位宽扩展到384位，与GeForce GTX 580相当，而3GB GDDR5的等效频率为5500MHz，带宽将达到创纪录的264GB / s.

照片曝光的视频存储位置分布

从曝光的照片中不难看出，代号为Tahiti的HD7900将不再使用HD6900的256位视频存储系统. 尽管照片的模糊使我们无法确定最终的总视频内存带宽100％，但这是基于照片和常规体系结构的. 根据法律规定，塔希提岛框架的最大位宽将为384位.

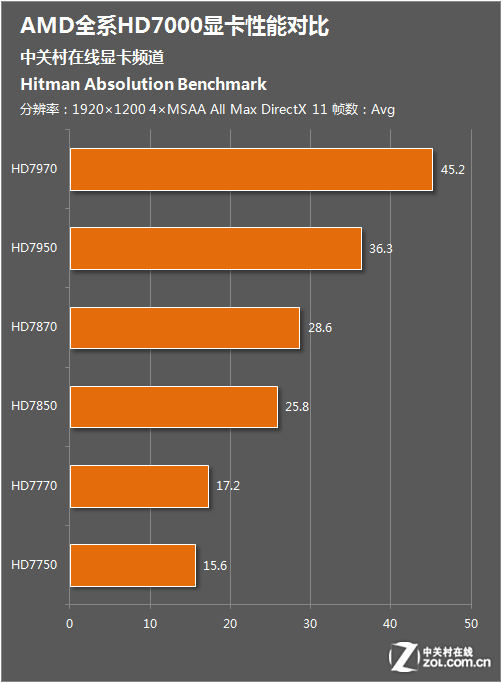

昨天早晨，中关村显卡频道报道了HD7900显卡的照片. 这些照片还告诉我们，这一代图形卡的核心面积并不小，但是性能值得期待. 从以上数据分析可以看出，高端HD7000系列显卡已经基本确定要使用Graphics Core Next体系结构. 他们将确定AMD的高端优势，采用28nm工艺Cayman的性能级别的千元级显卡确实是最理想的选择.
