三星Galaxy Note 10.1 N8000图形拆解

三星Galaxy Note 10.1拆卸[多图]三星新发布了Galaxy Note 10.1. 拆卸之前，让我们看一下它的参数配置: 1.4GHz四核处理器，Android 4.0系统，屏幕1280 x 800像素，149 PPI，2GB RAM，最高64GB存储空间，500万像素后置和190万前置. 三星的Galaxy Note 10.1声称将带来更复杂的“手写”体验. 事不宜迟，让我们看一下Galaxy Note 10.1的拆卸过程. 三星的Galaxy Note于2011年推出，在全球范围内已售出超过700万部. 三星本月发布了Galaxy Note 10.1. 在拆卸之前，让我们看一下它的参数配置: 1.4GHz四核处理器，Android 4.0系统，屏幕1280 x 800像素，149 PPI，2GB RAM，最大支持64GB存储，5MP后置和1.9MP前置. 三星的Galaxy Note 10.1声称将带来更复杂的“手写”体验. 事不宜迟，让我们看一下Galaxy Note 10.1的拆卸过程.

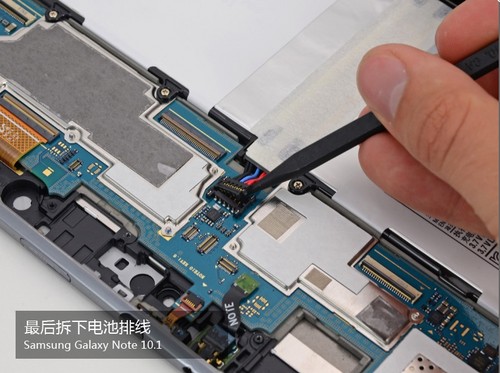

第1步: 遵循拆卸约定，先为机器拍照，然后大声尖叫: 不要这样做！步骤2: 检查设备连接器和按钮Galaxy Note 10.1底部只有30针连接器和麦克风，顶部有电源和音量键，MicroSD插槽三星gt n8000拆机，红外和音频插孔. 在Galaxy Note 10.1的右下角插入了一个手写笔. Galaxy Note独特的S Pen设计也是三星大力宣称的“手写”优势. 步骤3: Galaxy Note 10.1的厚度为8.9毫米，比New iPad稍薄，类似于iPad2. 10.1英寸的屏幕也比iPad的9.7英寸屏幕大. 步骤4: 卸下后盖. 像往常一样，用塑料螺丝刀撬开一些缝隙，用一些吉他拨片咬一下，然后撬开后盖. 步骤5: 卸下MicroSD卡插槽，振动马达Galaxy Note 10.1有许多连接器，大约总共16个，这对于设备维护是个好消息. 步骤6: 卸下前后和闪光灯. 步骤7: 在卸下电池之前，请卸下带状电缆. 这比较容易. Galaxy Note 10.1的电池容量为7000mAh，3.7V，估计电池寿命约为8小时，重约136克，占总​​重量的23％.

但是，为了减小主体的厚度，电池被制成非常薄. 步骤8: 主板上有许多连接器. 地断开带状电缆，然后松开螺钉. 这是最耐心的部分. 根据以前的拆卸经验三星gt n8000拆机，主板上的EMI屏蔽可能是最困难的部分，因为某些制造商将屏蔽直接焊接到主板上. 幸运的是，Galaxy Note 10.1只需拧松螺钉即可分开保护罩. 除了保护主板免受电磁干扰之外，Galaxy Note 10.1的EMI屏蔽似乎还具有散热作用. 我们看到绿色薄膜的背后是导热膏和导热垫. 让我们看一下主板上的一些重要部件: 三星Exynos四核1.4 GHz处理器，集成的3D图形卡，Wacom W800（8个可能用于S Pen输入），Atmel mXT1664S触摸屏控制器，三星KLMAG2GE4A NAND闪存，欧洲胜WM1811AE音频编，F0514A 430 1201KP411步骤9: 卸下麦克风Galaxy Note 10.1许多组件仅需拧松螺钉并拉出带状电缆即可将其卸下. 步骤10: 卸下扬声器步骤11: 卸下屏幕令人惊讶的是，Galaxy Note 10.1的LCD显示屏可以与数字转换器分开，这意味着当您断开屏幕时，可以轻松地更改屏幕，而无需像Apple一样不提供屏幕更改服务.

让我们看一下该屏幕的参数: 对角线长度10.1英寸，1280 x 800像素，149 ppi，双数字化仪和多点触控. 步骤12: 移除耳机插孔. 老实说，因为它使用了粘合剂，所以花了最多的时间去掉了耳机插孔. 摘要: Galaxy Note 10.1的可修复分数已评估为8分（满分10分，该分数越高，设备修复起来就越容易），Galaxy Note 10.1机身共有五个不同长度的螺钉，并且组件是模块化的，易于更换，无需太复杂的带状电缆，最大的亮点是可更换的前玻璃和LCD显示屏. （通过: ifixit）
