拆除报告

Apple取消了新iPad Pro上的3.5毫米耳机插孔和Lightning接口，并将其更改为USB Type-C接口. 我爱音频网络拥有Apple刚刚推出的最新USB-C至3.5mm耳机插孔转换器，此适配器电缆主要用于配备USB Type-C接口的Apple设备以及某些配备USB-C接口的计算机也可以使用.

6·18活动已完全打开. 促销活动入口摘要:

阿里云6月18日的年中促销，点击可获高达12000元的红包

天一云的“年中云节”已经启动. 云产品最高可享受0.6％的折扣，整个网站均可获赠8888元礼包

6月1日，2020天猫6.18超级红包将再获得价值40亿元的优惠券

京东成立17周年庆典促销主入口，最高可获得618元的红包

访问:

Apple商店（中国）

这不禁让我喜欢音频网络. 这种结构类似于USB声卡吗？立即通过拆解向所有人宣布.

一个，Apple USB-C转耳机插孔适配器

包装的正面是适配器电缆的外观，顶部是产品名称: USB-C至Headphone Jack适配器电缆. 苹果的官方网站名称是USB-C至3.5毫米耳机插孔适配器.

包装的背面是英语，法语，德语，意大利语usb c，语和日语的USB-C转耳机插孔适配器电缆.

包装清单: 用户手册和保修，1个USB-C至3.5毫米耳机插孔转换器.

乍一看，它看起来很像以前的Lightning延长线，它也嵌入在纸盒中. 出于环境保护考虑usb c，产品包装主要基于纸张.

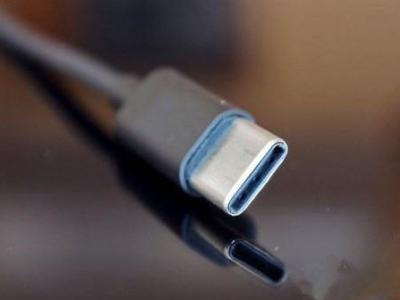

USB-C至3.5mm耳机插孔转换器的整体特写. 电线上印有型号A2049. 线材柔软，类似于EarPods有线耳机.

此USB-C接口不是全引脚USB-C.

3.5mm耳机插孔的特写.

第二步，将Apple USB-C拆卸到耳机插孔适配器

开始拆卸时，USB-C头的焊接非常牢固，并且点焊很密. 我们将拆卸USB-C头.

内部是金属盖. 卸下金属盖时，可以看到PCB.

将导线焊接到PCB上，然后用胶密封，所以做工很好.

PCB正面的特写，粘贴了一个大芯片.

PCB背面，电阻，电容和电感组件的特写

在简单地清洁了PCB上的一层胶水之后，我看到了一块闪亮的芯片.

Cirrus Logic凌云逻辑（Liryun Logic），46L06-CWZR，这是一款高度集成的芯片，包含USB控制器，DAC和耳机放大器等功能，因此该跳线可以视为完整的USB声卡.

切断电线，您可以看到末端有多个电容器.

电线特写

在3.5mm插座的侧面剪下套管和插座，您会看到多根电线焊接到了插座端子上.

我爱音频网络使用1元进行尺寸比较，可以看到整个插头组件很小.

三，我爱音频网络的拆卸总结:

1. 延长线的内置解码等效于将iPad耳机中的DAC传输到Lightning头. 声音与上一代iPad的3.5mm相比变化不大；

2. 焊线接头已满，并用胶密封，可以防止因长期使用和工艺精良而造成的松动.

3. iPad不仅这次发布了，它还可以在iMac和MacBook等其他Apple计算机的USB-C接口上使用.
