超级替代设计华擎1156接口P67独家分析

几天前，一家台湾IT网站报道称，华擎采用了具有LGA1156接口的P67主板，型号为P67 Transformer. 经过多次接触，我第一次获得了有关该主板的规格和BIOS信息. 以下编辑器将带您了解该主板.

华擎P67 Transformer主板采用ATX尺寸，棕色PCB基板和完整的尼康固态电容器设计. 尽管该主板基于P67主板，但它支持LGA1156接口处理器，并成为该主板的最大功能. 因此，作者怀疑主板仍使用VR11.1电源标准.

华擎P67变压器主板

在其他规格方面，该主板使用8 + 2相处理器电源电路，并通过使用第三方芯片提供对PCI插槽，USB3.0，IDE（E-SATA）的支持. 可惜没有提供2个PCI-E x16插槽来实现SLI / CF.

I / O

在背板输出方面，主板提供PS2键盘和鼠标接口，光纤，同轴输出1156超频用什么主板，6个USB2.0、2个USB3.0，E-SATA，千兆网卡和8通道音频输出. 提供Clr COMS微型开关，方便玩家使用.

华擎P67变压器主板规格

不要以为该主板仍处于研发阶段，华擎开发商透露该主板已进入后期测试阶段，并向我们透露了该主板的BIOS内容.

与传统的BIOS设计相比，使用UEFI BIOS设计. EFI可以帮助BIOS实现更，这些内容包括鼠标操作，BIOS下的屏幕截图，BIOS快速升级等.

从BIOS中可以看到，华擎P67 Transformer主板已正确识别具有LGA1156接口的Core i7 880处理器. 在Sandy Bridge系列产品中，我们了解到，由于Intel将处理器的外部频率限制为PCI-E频率（默认为100MHz），因此这导致用户通过调整处理器的外部频率对处理器进行超频.

系统信息（Core i7 880？）单击放大

华擎P67 Transformer主板采用LGA1156接口，这意味着该主板将不受处理器外部频率和PCI-E频率的限制，并实现处理器超频.

外部频率和倍频选项点击放大

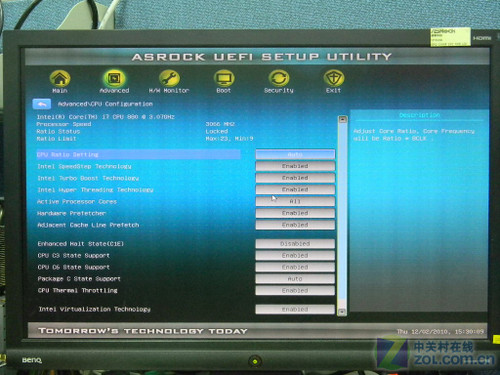

CPU设置选项点击放大

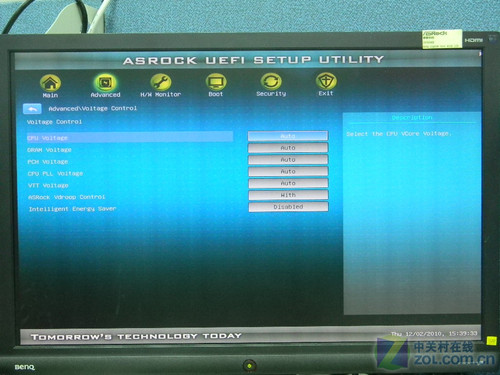

CPU电压设置选项点击放大

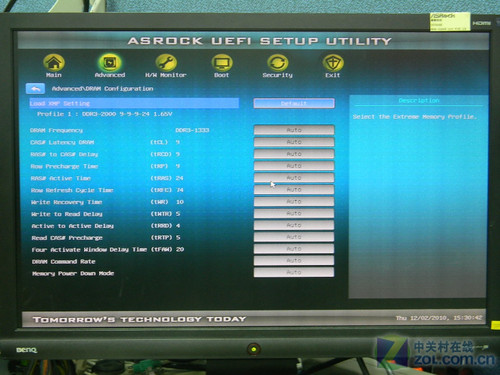

内存超频选项点击放大

南桥功能设置选项点击放大

编辑结论:

很多网民可能认为使用P67主板支持LGA1156处理器是技术上的倒退. 作者不这么认为. 主要有以下三个原因:

1. LGA1156处理器将更具成本效益. 随着Sandy Bridge系列产品的发布（P55 / H55的许可尚未结束），英特尔势必会降低Nehalem处理器的价格并扩大两代产品之间的差距. 在这种情况下，低成本的Core i5 7xx或高性能的Core i7 8xx无疑更具优势.

2. 满足超频玩家的需求. 由于Sandy Bridge系列产品将处理器的外部频率绑定到PCI-E总线，因此非K系列处理器和ES处理器的用户将无法享受超频的乐趣，而这又失去了DIY的乐趣. 在这种情况下，支持超频的P67主板无疑在播放器中更受欢迎.

3. P67主板具有更全面的规格. 随着USB3.0和SATA3接口的普及，越来越多的主板增加了这两个接口. 但是，由于P55提供的PCI-E 2.0总线数量有限，许多用户会发现他们使用的USB3.0 / SATA3接口占用了图形卡的带宽. P67主板提供了两个SATA3磁盘接口，并支持更多PCI-E 2.0总线. 这样1156超频用什么主板，主板就可以提供全速USB3.0接口，而不会占用图形带宽.

结合这三点，编辑认为华擎P67 Transformer主板是具有丰富想象力和创造力的主板. 如果此主板的上市价格与相同规格的P55主板相似，那么该主板肯定会赢得玩家和高性价比用户的喜爱.
