三星S6 Edge / Edge +的拆机比较: 技术再次升级

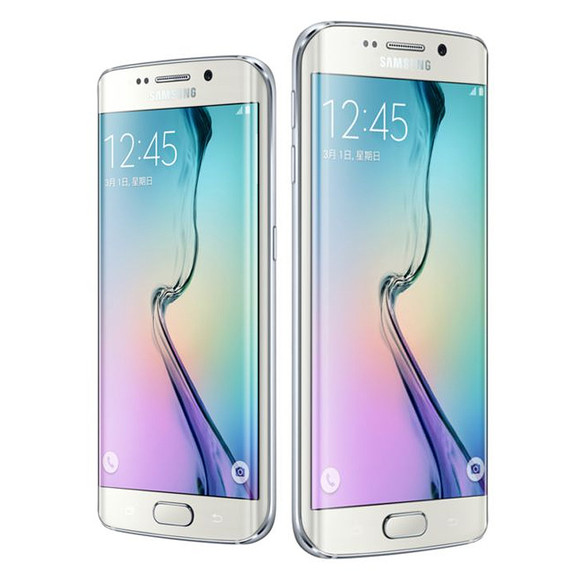

三星的双面曲面屏幕手机Galaxy S6 Edge今年获得了很多关注. 独特的设计和强大的性能令人印象深刻.

但是三星s6曲面屏特点，仅仅五个月后，三星立即发布了更大屏幕的Galaxy S6 Edge +，配备5.7英寸2K屏幕，配备Exynos 7420八核2.1GHz处理器，4GB内存和32 / 64GB机身存储空间，提供一个5/1600万像素的，电池容量3000mAh，运行Android 5.1系统，国行售价5888元（32GB）.

尽管这似乎是屏幕上的升级，但实际上内部结构也已进行了微调. 例如，S6 Edge +的内部支撑板的电池仓增加了一个加强板圈. 经过弯曲测试，整个内部支撑强度均优于S6. 边缘要高得多. 三星此前宣布了S6 Edge +的官方组装视频. 以下是腾讯手机和eWiseTech进行的比较和分解. 让我们一起看看. ​​

与Galaxy S6 Edge相比，S6 Edge +的屏幕尺寸从5.1英寸升级到5.7英寸，并且外观上存在细微的差异.

首先，S6 Edge +取消了机身顶部的红外发射器，上下麦克风的位置也发生了变化. 其次，您可以看到S6 Edge +顶部和底部的中间框架部分已稍作更改-在金属框架中，在中间部分增加了凸起的棱线设计.

让我们看一下内部结构的差异. （左下: Galaxy S6 Edge的一部分，右: Galaxy S6 Edge +的一部分）

Cato: Galaxy S6 Edge单卡； Galaxy S6 Edge +双卡

后盖: 两款手机的后盖均使用第四代康宁大猩猩玻璃，该玻璃固定在中间框架上并带有大量胶水. 通过eWiseTech工程师进行测量后，发现S6 Edge +后盖的厚度约为0.73mm，而S6 Edge +较薄，约为0.59mm，因此S6 Edge +的玻璃后盖相对较轻且更薄. 比S6 Edge.

NFC /无线充电线圈: 该线圈用双面胶带固定在中间框架上. S6 Edge上的线圈有6个连接触点，S6 Edge +上有8个连接触点. 而且S6 Edge +线圈还有一层额外的石墨层可以散热.

中框: 中框用螺钉固定，中框上下部分的注塑材料为PBT-GF40. S6 Edge +两侧的边界比S6 Edge两侧的边界更粗更结实. 在固定中间框架时，在S6 Edge上使用了13个螺钉，在S6 Edge +上使用了18个螺钉.

软板模块: 组件在软板上的集成方式有一些小的变化. 在S6 Edge的左侧，一块软板集成了LED灯，光/距离，听筒和红外发射器，在另一块软板上集成了一个麦克风元件. 在S6 Edge +的右侧，一块软板集成了LED灯，光传感器/距离传感器和麦克风，另一块软板分别集成了一个元件.

电池: 电池用双面胶带固定. S6 Edge的电池容量为2600mAh，而S6 Edge +的电池容量为3000mAh. 400mAh的增加主要体现在电池面积上，厚度基本相同.

内部支撑: S6 Edge +处理器和内存芯片的内部支撑处带有石墨，以实现散热. S6 Edge使用相同的Exynos 7420处理器，但是没有这种冷却解决方案. 此增加了一块加强板. 经过弯曲测试后，发现整个内部支撑的强度远高于S6 Edge.

屏幕: 使用三星自己的2K分辨率Super AMOLED屏幕，但S6 Edge的尺寸为5.1英寸，S6 Edge +的尺寸为5.7英寸. 触摸芯片均来自意法半导体，但型号不同. S6Edge触摸IC型号为FT6BH，S6 Edge +型号为FT6AH.

子板: S6 Edge和S6 Edge +在子板上具有集成的按钮，耳机插孔，麦克风和USB接口，但是S6 Edge的返回和多任务按钮直接集成在子板上；然后将S6 Edge +的返回键以电容环软板的形式将多任务按钮粘​​贴到内部支架上，然后覆盖屏幕面板，使其与面板上的按钮徽标对齐. 因此三星s6曲面屏特点，与S6 Edge不同，如果要卸下此子板，必须首先将屏幕面板和内部支架分开.

主板部分: 两个主板非常相似（SIM卡插槽除外），并且主板上使用的芯片也大致相同. 以下是拆卸工程师对主板上IC的初步确认-

这些处理器都是三星Exynos 7420八核处理器，三星的KLUBG4G1BD32GB闪存和三星的S2MPS15电源管理芯片，Skyscan的SKY78042混合多模式多频段前端模块，沃尔夫森微电子的WM1840音频芯片，博世的BMP280 air压力传感器，AKM的AK09911三轴电子罗盘，Maxim的MAX77843辅助电源管理芯片和Maxim的MAX98505DG音频放大器，Qualcomm的PMD9635电源管理芯片以及Qualcomm的WTR3925RF.

Galaxy S6 Edge主板的正面

Galaxy S6 Edge +主板的正面

Galaxy S6 Edge主板的背面

Galaxy S6 Edge +主板的背面

Galaxy S6 Edge的分解图

Galaxy S6 Edge +分解图

反汇编摘要:

与GalaxyS6 Edge相比，GalaxyS6 Edge +在工业设计中的金属中间框架上具有凸起的凸脊设计，并且麦克风的位置略有变化. 在拆卸过程中，发现副板上的按键组装方式不同，LED灯，光/距离感，听筒和麦克风软板的集成也不同，其他内部结构的布局也不同. 基本相同.

但是值得一提的是，S6 Edge +的内部支撑板的电池盒部分增加了一个加强板圈. 经过弯曲测试，整个内部支撑强度远高于S6 Edge. 推测这应该是由于S6 Edge +尺寸的增加，已经进行了内部更改以提高整个机器的强度.
