全屏时代即将开始？从显示面板和组件的角度分析全屏设计对产业链的影响.

智能手机设计的同质化很严重，曲面屏和全屏已成为新的设计方向.

全屏手机是指前屏为80％或更高的手机. 他们使用超窄边框屏幕，与普通手机相比，它们具有明显的外观优势. 代表性的全屏手机包括Sharp在14年推出的Aquos Crystal，Xiaomi在16年推出的MIX以及Samsung今年推出的Galaxy S8 / S8 Plus.

我们建议东吴证券提供关于智能手机的全面屏幕深度报告，以从显示面板和组件的角度分析全屏设计可能对产业链的影响，尤其是指纹识别，声学，前置，天线等. 问题和模块设计面临的挑战.

以下是干货:

全屏电话是前屏幕超过80％的电话. 与普通电话相比，它们的顶部和后部区域更窄，边框也更窄. 总之，全屏具有两个核心优势: 强大的视觉效果和出色的大屏幕操作体验.

Sharp最早于2014年发布了首款全屏手机AQUOS Crystal. 它使用5英寸显示屏，分辨率为1280 *720. 它还取消了，并配备了骨传导解决方案. 最小化，但是当时并没有引起很大的响应. 目前，最典型的全屏手机是小米MIX和三星Galaxy S8. 前者的屏幕比例为91.3％，后者的屏幕比例为83％.

手机尺寸的增长趋势

全屏并不是天生的全新概念，而是窄边框设计概念的必然结果.

窄边框和高屏幕比例可以实现更好的显示效果，因此窄边框一直是手机外观创新的重点. 但是以前的窄边框一直在尝试缩小左右边框，并避免缩小上下边框. 这是因为缩小左边框和右边框仅需要改善布线设计和显示面板的分配，而缩小上下边框则需要重新设计手机的整个前部，这太困难了.

但是，随着面板和指纹识别，，前置，天线等组件和技术的不断改进，实现具有超窄四边框的超窄上下边框成为可能. 和超高屏幕比例屏幕为全屏. 因此，全屏是对窄边框的极端追求的结果，它可以很好地平衡大屏幕的优势和操作体验.

全屏手机已经在市场上

努比亚，小米，LG和联想在夏普之后发布了全屏手机，但是除了小米MIX之外，它们并没有引起太多反响. 除了产品设计因素外，这些手机制造商的市场吸引力也是一个重要原因.

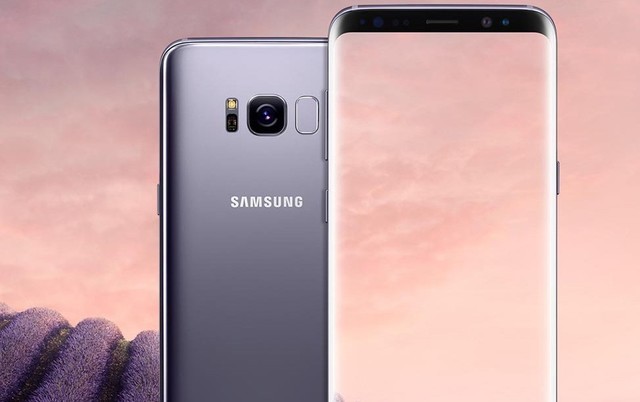

三星在今年3月发布了旗舰产品S8 / S8 +. 这是第一款采用全屏设计的苹果，左右两侧分别为1.82mm的窄边框，指纹识别向后移动，顶部和底部为窄边框. 结合三星Galaxy S6 edge引爆的智能手机曲面屏幕的优势，分析认为全屏将成为每台旗舰机追求的总体方向.

据报道，截至4月25日，S8系列计划超过S7系列的30％，上市后三周内的销量超过1000万辆（尚未在中国发售）. 市场）.

根据当前产业链的反馈，今年苹果的iPhone 8也可能配备全屏显示. 苹果已经与三星显示器公司签订了7000万块柔性OLED显示器的订单，而OLED显示器非常适合全屏设计.

苹果手机的边界一直受到批评. iPhone7Plus的左右边框比​​市场上大多数高端机宽4.71毫米. 今年，预计在安装OLED屏幕后会有所改善. 上摄像机，和其他组件也缩小了上下边界，非常值得期待.

苹果和三星是智能手机行业的标杆，它们的创新将促使许多手机制造商效仿. 有分析师称，华为，OPPO，小米，努比亚，魅族，金立等手机厂商将在下半年推出大量全屏手机. 因此，东吴证券认为，从今年下半年开始，全屏将成为高端智能手机的标准，并将迎来全面爆发.

全屏可以极大地改善显示效果，并在保持大屏幕优点的同时提供更好的手感. 但是，实现全屏并不像更换较大的显示面板那样简单. 这是一个系统项目，它将重新设计面板，指纹识别，，前置，天线等组件，并将彻底改变手机组件.

LTPS LCD面板是当前的主流显示面板. 它具有超薄，重量轻，功耗低等特点. 目前，它是高端手机的LCD显示面板.

市场上的三种主流显示面板

但是LTPS（低温多晶硅技术）LCD面板应用在全屏中面临四个主要困难:

1. 需要返回到双单元控制:

TDDI不适合全屏显示

传统手机的触摸和显示功能由触摸芯片和驱动器芯片这两个芯片独立控制，这两个芯片分别连接至主板，这是一种双芯片解决方案. 因此，当成功开发出低成本三星s8天线设计，小尺寸，高性能的集成触摸显示驱动器芯片（TDDI）时，它迅速取代了以前的双单元控制设计.

但是，TDDI芯片对带有窄边框的屏幕边缘的识别度很差，因此LTPS全屏必须返回触摸IC +驱动器IC的双芯片解决方案. 转换为双芯片控制将增加电话占用的空间，增加FPC和键合成本，并且需要改进技术以防止噪声引起的性能下降.

2，芯片封装需要用COF代替COG:

COF和COG的封装

显示驱动器芯片封装主要包括COF（将驱动器芯片粘合在软板上，Chip on Film）和COG（将芯片直接粘合在玻璃板上，Chip on Glass）. COF的优点是可以实现窄边框. 这是因为芯片与FPC绑定在一起，从而减少了玻璃基板的占用. COG的优势在于它薄且轻，因为它不需要增加FPC封装的厚度.

过去，为了追求薄型和薄型，手机主要使用COG包装. 但是，为了实现全屏的窄边框，必须将COF替换为COF. COF需要增加FPC的使用，这将增加手机的成本. 同时，COF封装的温度高，FPC的膨胀系数大，易受热变形的影响，因此对键合工艺提出了更高的要求.

3. 背光模块的导光板需要重新设计:

导光板在背光模块中起着重要的作用

LCD面板本身不发光，因此必须使用LED光源作为背光源. 当前，通常使用侧光式背光模块. 当LED背光灯从侧面发光时，导光板可以将平行光转变为散射光并向上和向下传播，从而提高了面板的亮度并控制了均匀的亮度.

侧光式背光模块的LED背光灯位于框架上，其发出的光需要与导光板有一定的入射距离. 当全屏使用窄边框时，等效于较短的入射距离三星s8天线设计，这将影响从导光板发出的光的亮度和均匀性. 因此，需要重新设计导光板的图案和结构，以确保面板的亮度和均匀性.

4. 轮廓切割时产量有限:

传统切割主要是沿直线切割，特殊切割是指切出不规则形状或圆角矩形. 全屏边框较窄，不利于手机面板和整机的接线，因此需要进行异型切割才能实现高密度接线. 但是，因为LTPS的玻璃基板具有高硬度，所以为了防止边缘由于应力而损坏，当将边缘切割成特殊形状时，R角不能超过2度，并且切割效率和产量会降低.

适合OLED和全屏设计

使用OLED面板没有这些困难，并且更容易实现全屏显示. 与LTPS相比，OLED在全屏方有许多优势. 东吴证券认为，全屏将加速OLED取代LTPS LCD面板.

当前的指纹识别解决方案（玻璃下）不适用于全屏

在非全屏手机中，指纹识别由于易于损坏且不防水的缺点而正在过渡到Under Glass. 但是，Under Glass解决方案仅在盖玻片下方挖出盲孔. 识别区域无法集成显示模块，因此Under Glass仍然具有较大的非显示区域.

三星的Galaxy S8将指纹识别模块放在后面，但这仅仅是因为暂时无法解决屏幕下方指纹识别的技术难题. 在全屏指纹识别时代，只有两个更可行的替代方案，后置和显示不足. 但是毫无疑问，正面指纹识别是最好的体验，这就是为什么华为等国内手机制造商将指纹识别从背面转向正面的原因.

显示下更适合全屏显示

Under Display将指纹识别芯片放在显示模块下，可以同时实现全屏和指纹识别功能. 根据台积电泄漏的iPhone 8设计，下一代iPhone将使用Under Display指纹识别解决方案，因此该技术并不困难，Under Display将很快成为未来的主流.

听筒或听筒用于在通话过程中传输声音. 非全屏电话的上边框较宽，因此放置很容易. 但是，继续使用传统解决方案需要大框架，因此在全屏电话中，也面临着变化.

当前主流的全屏解决方案包括压电陶瓷和优化的开槽.

小米MIX使用压电陶瓷溶液

压电陶瓷是一种具有压电效应的陶瓷材料. 顾名思义，它是一种压力引起的材料带电效应. 连接电话时，驱动单元直接将电信号转换为机械能，并通过微振动的喀哒声驱动整个机器的中框产生共振，然后将声音通过空气传递到耳朵. / p>

压电陶瓷不使用，避免在手机正面开槽，并可以保持全屏的完整性. 但是，压电陶瓷的实际使用不好. 一方面，在安静的环境中容易造成声音泄漏，从而影响隐私. 另一方面，手机在通话过程中会感到抖动.

优化广告位是为了切割手机的全屏，并为留出一部分空间. 这样既可以保证通话效果，又可以保持全屏美观. 根据面板部分的分析，该解决方案更好地使用OLED屏幕，并可以保证切割的产量. 下一款iPhone可能会使用优化的投放解决方案

基本裁切相机（基本电话）

前置类似于. 在非全屏手机中，可以通过开孔来解决. 但是，在全屏时代，开口会影响全屏的外观，因此还需要新的解决方案. 当前有两种方法: 隐藏的和异形的切割孔.

隐藏是将相机隐藏在面板下方. 该解决方案只能应用于OLED面板，因为OLED是自发光的并且可以控制单个像素. 当需要拍照时，可以控制相机区域的像素不发光，显得透明，从而实现拍照功能.

尽管隐藏式可以完美解决全屏美与开口之间的矛盾，但在实际应用中并不可行. 这是因为即使OLED面板也可以阻挡进入相机的光，从而使成像效果差. 因此，该解决方案暂时不会实际应用.

特殊切割类似于，但也切割了相机面板上的一部分. 尽管这不是最佳解决方案，但它是目前最可行的解决方案，它将成为普遍使用的解决方案.

天线的安装位置必须远离金属，即主体周围“间隙”的一部分

对于全屏手机，由于上下边框变窄并且天线靠近金属中框，因此“余量”比传统屏幕要少. 此外，全屏手机的，相机和其他组件需要更高的集成度并且更靠近天线，与传统的屏幕相比，天线的“净空”更少.

Galaxy S8将天线与扬声器和NFC相结合

因此，在全屏时代，手机天线需要重新优化设计，这对天线制造商提出了更高的要求. 例如，三星Galaxy S8将天线与扬声器，NFC线圈等结合在一起，并将天线放在中间框架的两侧，以确保“净空”要求.

全面的屏幕设计为智能手机带来了更高水平的质感体验. 风格更高. 显示面板，指纹识别模块，声学模块和其他相关组件也更加昂贵. 互动体验设计. 带来了挑战.

全面的屏幕必须意味着推广OLED显示面板. 目前，具有生产用于手机的柔性OLED屏幕的全球公司主要是三星和LG. 供应可能存在一些问题. 但是，随着国内厂商积极扩大OLED生产线，OLED面板供应侧的垄断市场格局将逐渐被打破. 根据IHS的预测，到2020年，中国制造商的OLED面板市场份额将增加到20％.
