硬件成本$ 528.5！三星S20 Ultra拆解: 韩国自主研发的芯片占一半以上！

电脑杂谈　发布时间：2020-03-21 00:18:29　来源：网络整理

三星on5 5510怎么样_三星on5 2016_三星on5

新知讯2020-03-06 14:50

作者|新知讯-开建资源| Xinzhixun（ID: icsmart）

今年2月12日，三星在美国发布了新一代旗舰手机Galaxy S20系列. 最高的是S20 Ultra，它不仅具有支持9合1像素合成技术的108百万像素镜头传感器. 还有一个4,800万潜望镜光学镜头. 根据这两个镜头的组合，S20 Ultra可以拍摄多达100倍的变焦照片，并支持8K 30fps动态视频录制.

最近，外国的拆解网站TechInsights和iFixit拆解了S20 Ultra. 内部工艺非常出色，特别是100百万像素的和潜望镜镜头模块给人留下了深刻的印象. 让我们一起来看看:

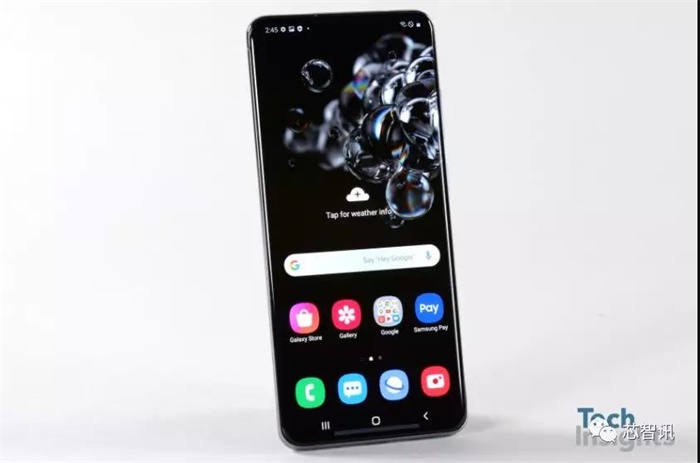

首先，让我们回顾一下S20 Ultra的配置: 6.9英寸AMOLED Infinity-O显示器，分辨率为3200x1440像素，511ppi，刷新率最高为120 Hz. 双模式，配备12GB / 16GB LPDDR5内存，可以通过MicroSD进行扩展.

在摄影方面，有四个后置: 主镜头为1.08亿像素，f / 1.8，支持OIS光学防抖. 长焦镜头为4800万像素，10倍潜望镜光学镜头，f / 3.5，可支持OIS光学防抖. 抖动;超广角镜头1200万像素，f / 2.2,120度; DepthVision景深镜头. 前镜头为4000万像素，f / 2.2，并支持自动对焦.

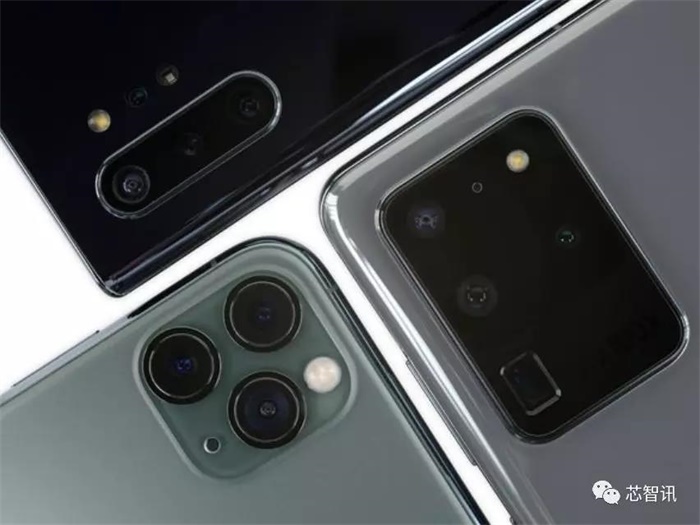

三星Note10 + 5G（上），Apple iPhone 11 Pro Max（下）和三星S20 Ultra（右）的后置的比较

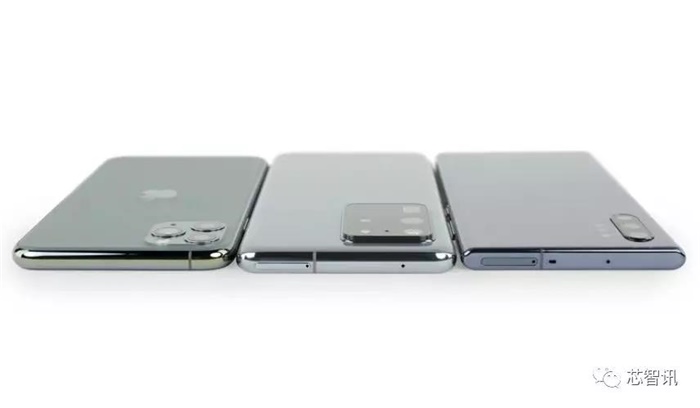

△苹果iPhone 11 Pro Max（左），三星S20 Ultra（中），三星Note10 + 5G（右）厚度比较

从上图可以看出，三星S20 Ultra的厚度类似于Apple iPhone 11 Pro Max和三星Note10 + 5G的厚度. 11 Pro Max的后置模块更加凸出.

{d: 3: 3: 1: 0: c: 4: 9: 1: c: 4: 3: f: c: 4: f: 5: 2: 2: d: 8: b: 3: e: 1: 6: 0: 8: c: 0: 9: 8: e）

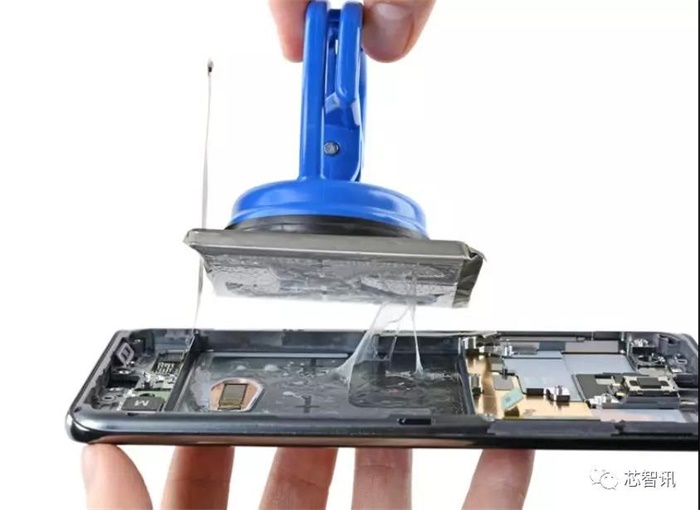

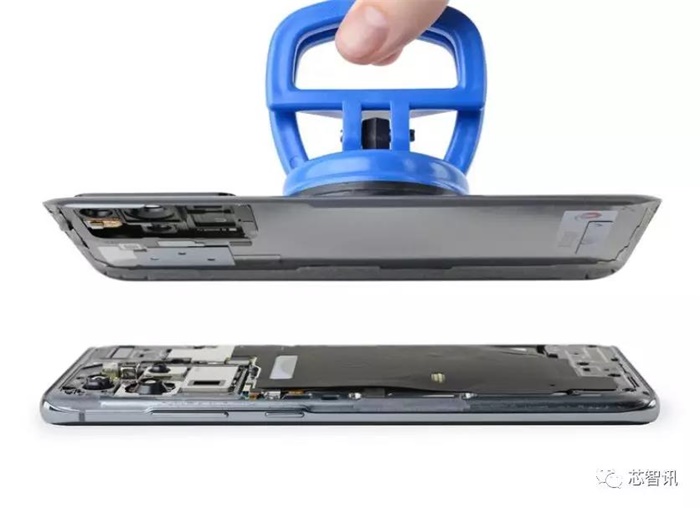

△用热风加热机身背面后，用划痕笔去除密封胶，然后用吸盘轻松打开机身后盖.

打开后盖后，让我们再次拆卸内部. 因为这一次，S20 Ultra在内部使用了相同规格的十字螺丝，所以需要螺丝起子才能完成所有螺丝的拆除，而不必担心会被卸下.

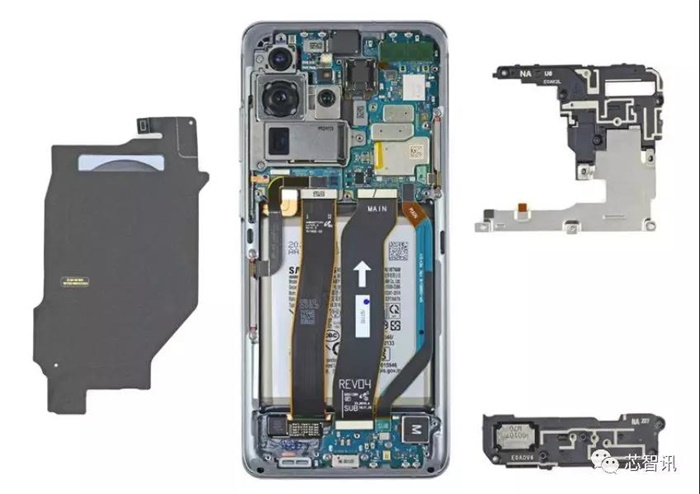

△iFixit首先去掉了天线，扬声器和无线充电线圈，我们可以清楚地看到其内部结构.

如何实现100百万像素100倍变焦？

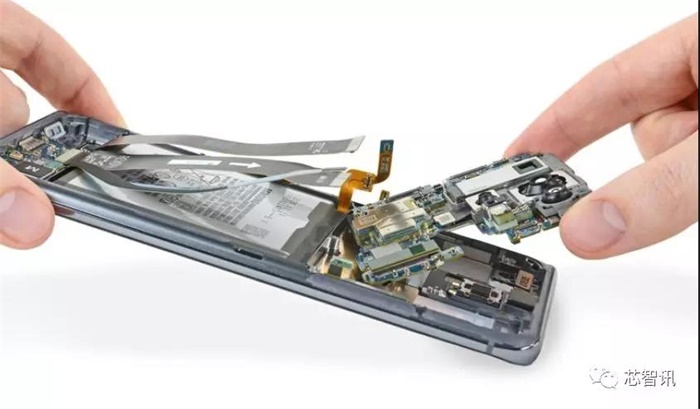

△然后，断开主板与电池和显示器之间的柔性连接电缆后，即可轻松卸下主板和模块.

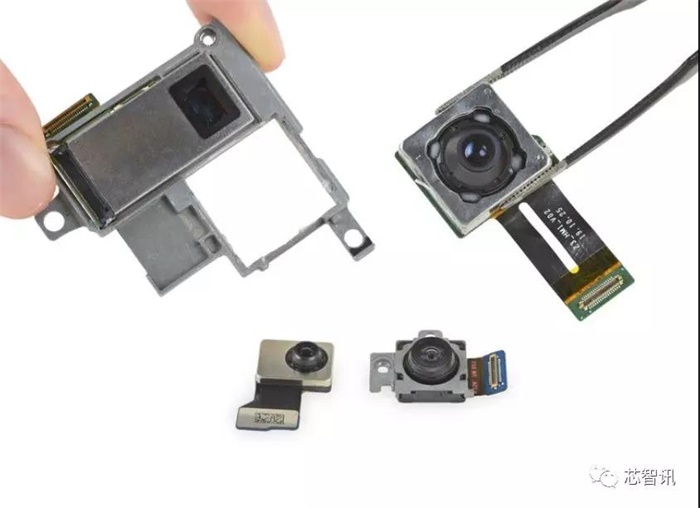

△后四个中的1亿像素镜头和潜望镜镜头模块非常大.

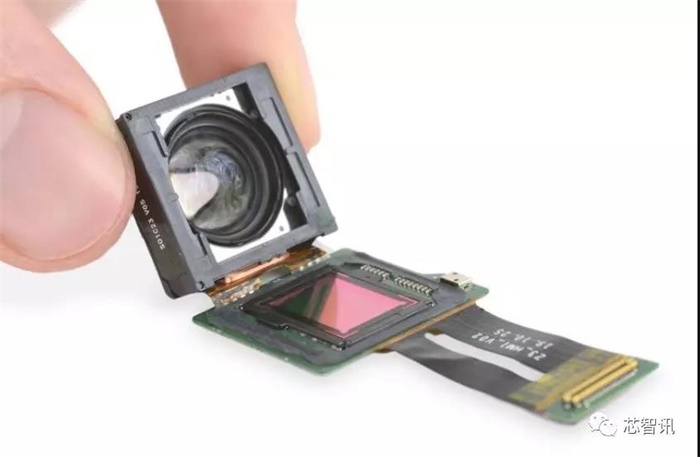

△进一步拆卸1.08亿像素镜头模块后，我们可以看到它不仅具有大而厚的镜头，而且还具有超大尺寸的图像传感器，其特定尺寸为9.5 mm×7.3 Mm，iFixit声称其尺寸是iPhone 11 Pro 1200像素主传感器面积的两倍.

iFixit表示，更大的传感器和更多的像素并不总是意味着更好的图像. 用9.5毫米x 7.3毫米传感器包装1.08亿像素后，会形成一些非常小的像素，在弱光条件下往往会产生噪点图像.

但是，三星声称这种新传感器即使在弱光条件下也能够拍摄清晰的图像，主要是因为它在每个像素周围都建立了屏障，并采用了3x3像素混合方法，他们称其为9合1像素合成技术（Nonacell）. 尽管单位像素大小仍为0.8μm，但复合像素从1.6μm升级到2.4μm，相当于1200万像素，从而提高了在弱光下拍摄的能力.

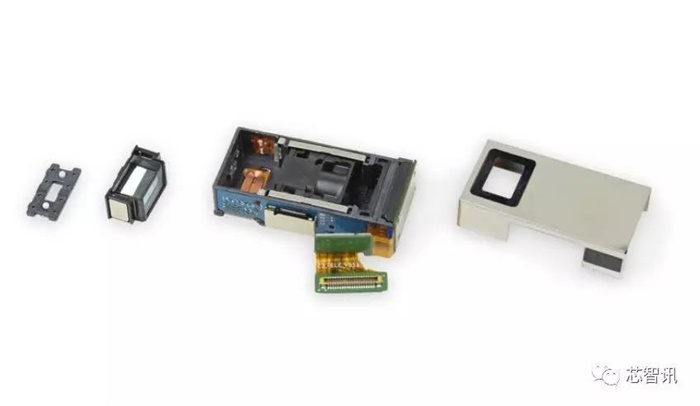

下一步是拆卸48百万像素潜望镜镜头模块.

过去，由于移动电话的主体的厚度和内部空间的限制，不可能连续增加远摄相机的焦距和增加光学变焦倍率. 因此，配备有手机的远摄镜头通常只能实现2-3倍的光学变焦. 潜望镜结构的外观使5倍甚至10倍光学变焦成为可能.

潜望镜相机模块是一组平行放置在手机上的镜头，然后在镜头末端添加一个45°棱镜以改变光路. 将模块水平放置后，可以在不影响整个模块高度的情况下大大增加实际焦距.

在手机制造商中，OPPO首先发布了基于潜望镜结构的5倍和10倍光学变焦技术. 但是，OPPO潜望镜光学变焦技术是与以色列多镜头制造商Corephotonics合作实施的. Corephotonics声称是“完美的移动相机体验和多孔径成像技术的先驱”. 在该领域开发变焦技术方面拥有多年经验. 拥有约150项专利.

2019年1月，三星斥资1.55亿美元收购Corephotonics，这也使三星获得了完整的潜望镜光学变焦技术.

如您所见，此潜望镜光学变焦相机模块占用了大量横向空间. 在该模块中安装了一组变焦镜头，厚度为8.8毫米.

三星on5_三星on5 5510怎么样_三星on5 2016

根据iFixit的介绍，这款潜望镜光学变焦镜头本身具有4倍光学变焦，其余部分则是传感器裁剪和合并（将4800万像素减少到1200万像素）的组合，并与标准数字变焦结合使用三星on5 5510怎么样，可实现100倍缩放功能.

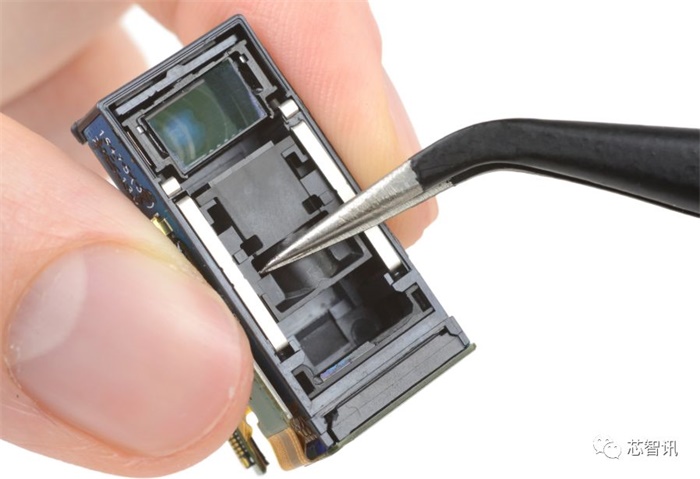

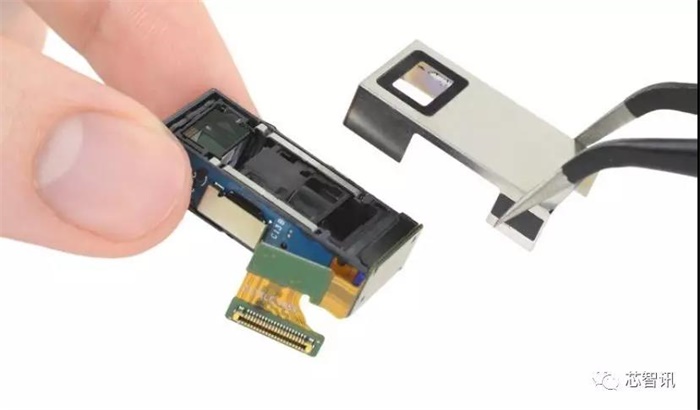

拿起内部棱镜后，我们可以看到其周围的铜线圈和磁铁，以及支撑框架上的微小白色轴承. 棱镜靠着支架来回移动以补偿手抖.

接下来，让我们看一下iFixit拆卸的S20 Ultra主板:

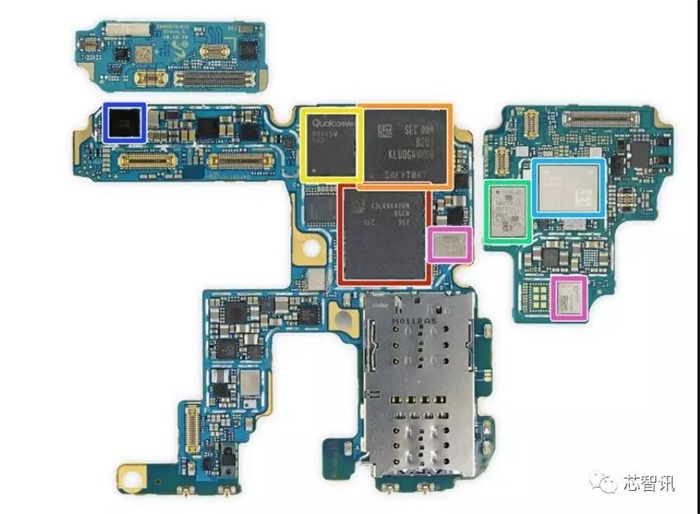

△打开防护罩，我们可以看到主板上的芯片:

红色: 三星K3LK4K40BM-BGCN 12GB LPDDR5 RAM，下面堆叠的是高通865处理器

橙色: 三星KLUDG4UHDB-B2D1 128 GB UFS 3.0闪存

: 高通SDX55M第二代5G调制解调器

绿色: Skyworks SKY58210-11射频前端模块

天蓝色: Qorvo QM78092前端模块

深蓝色: Maxim的MAX77705C电源管理IC

紫色: Qualcomm QPM5677和QPM6585 5G功率放大器模块

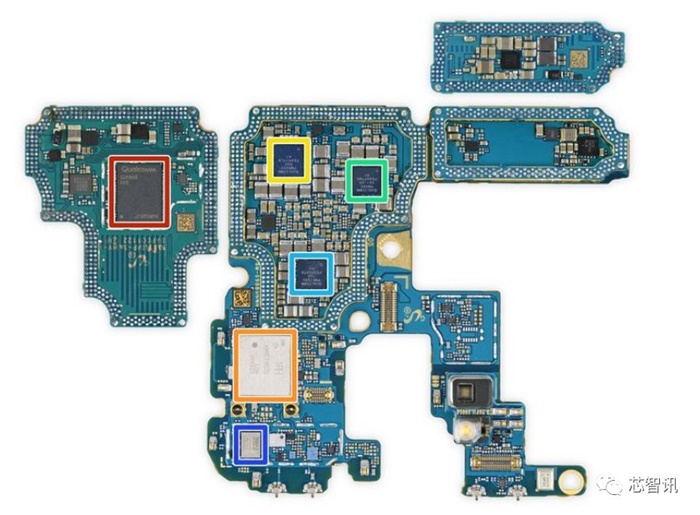

△主板背面:

红色: 高通SDR865射频

橙色: 村田KM9D19075 Wi-Fi和蓝牙模块

: 高通PM8250电源管理IC

绿色: 高通PMX55电源管理IC

天蓝色: 高通PM8150C电源管理IC

深蓝色: Qualcomm QDM4870前端模块

让我们看看由TechInsights拆卸的S20 Ultra主板:

由于iFixit和TechInsights拆解了S20 Ultra版本（iFixit是128GB存储版本，TechInsights是256GB版本，均为美国版本），因此某些芯片的特定型号略有不同. 但是，TechInsights在主板上的芯片标签上有更详细的说明.

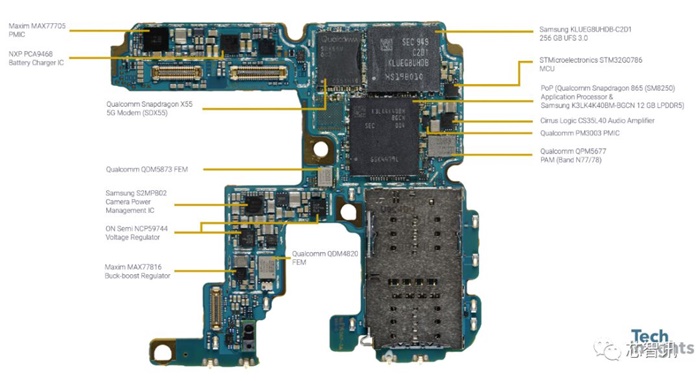

△上面显示的是主板正面的芯片，包括:

三星K3LK4K40BM-BGCN 12 GB LPDDR5）和下面的Snapdragon 865处理器

Qualcomm Snapdragon X55 5G调制解调器（SDX55）

三星KLUEG8UHDB-C2D1 256 GB UFS 3.0存储

Mixin MAX77705 PMIC

NXP PCA9468电池充电IC

STMicroelectronics STM32G0786 MCU

Qualcomm P3 PMIC

Cirrus Logic CS35L40音频放大器

Qualcomm QPM5677 PAM（频段N77 / 78）

三星on5 5510怎么样_三星on5 2016_三星on5

Qualcomm QDM5873 FEM

三星S2MPB02相机电源管理IC

ON Semi NCP59744稳压器

Maxim MAX77816降压-升压型稳压器

Qualcomm QDM4820 FEM

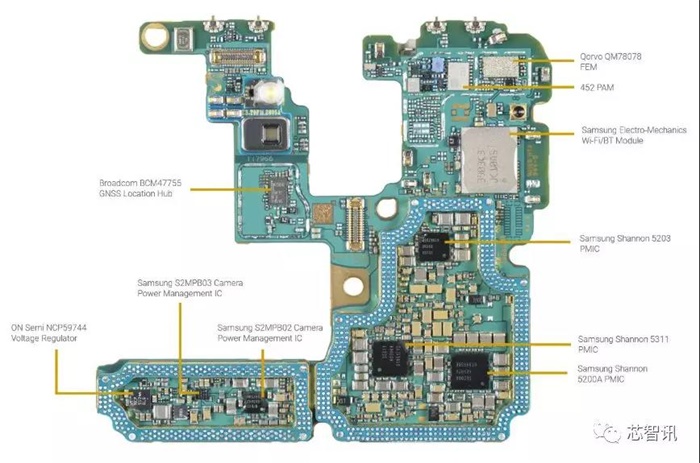

△同样，TechInsights在主板背面有更详细的芯片标记，包括:

Qualcomm QDM4870 FEM

三星Wi-Fi / BT模块

Qualcomm PM8150C PMIC

Qualcomm PMX55 PMIC

Qualcomm Qualcomm PM8250 PMIC

Qualcomm QET6100信封跟踪IC

ON Semi NCP59744稳压器

三星S2MPB03摄像机电源管理IC

子板上的△芯片:

STMicroelectronics LSM6DSO MEMS加速度计和陀螺仪

STMicroelectronics LPS22HH MEMS压力传感器

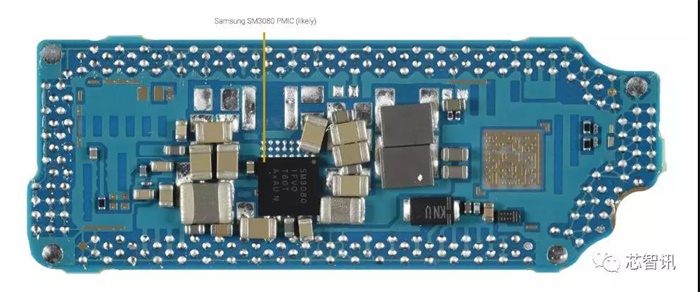

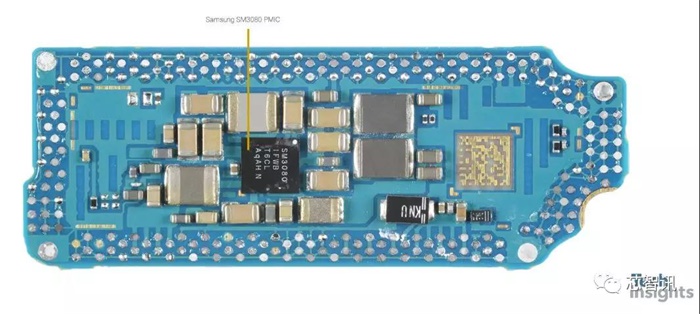

△子板的背面芯片: TechInsights认为可能是三星SM3080 PMIC

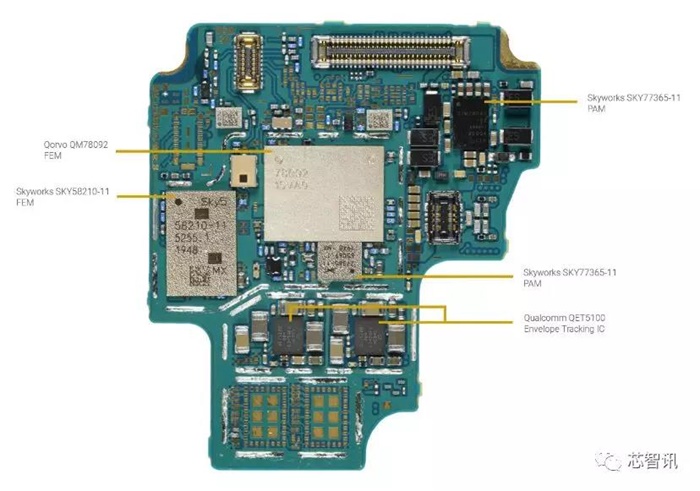

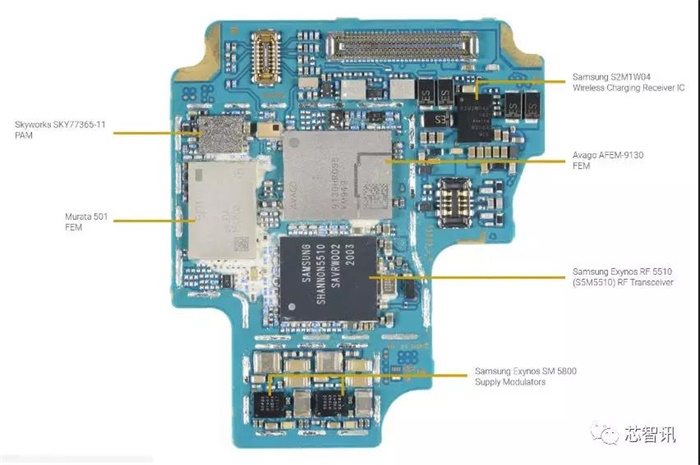

△另一个子板的正面:

Qorvo QM78092有限元

Skyworks SKY58210-11有限元

Qualcomm QET5100信封跟踪IC

Skyworks SKY77365-11 PAM

三星S2M1W04无线充电集成电路

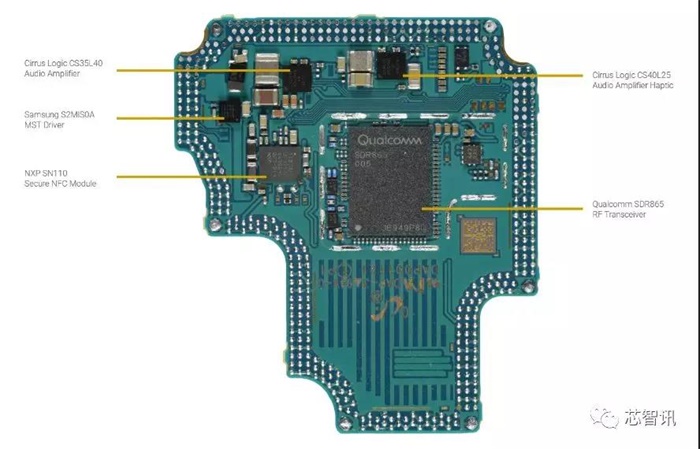

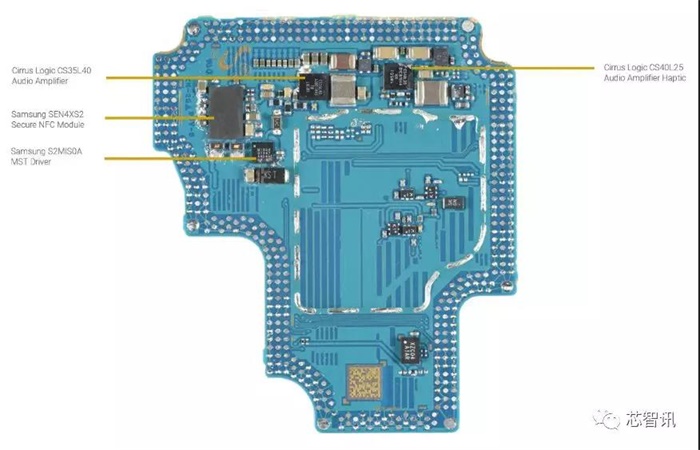

△另一个子板的背面:

Qualcomm SDR865射频

Cirrus Logic CS35L40音频放大器

Cirrus Logic CS40L25音频放大器触觉

NXP SN110安全NFC模块

三星on5 5510怎么样_三星on5_三星on5 2016

三星S2MIS0A MST驱动程序

△拆卸电池时，iFixit遇到阻力. 三星用了很多胶水来固定电池.

△三星S20 Ultra内的大容量电池由天津三星Vision制造. 它在3.86V电压下的容量为5000 mAh，总功率为19.30 Wh. 与iPhone 11 Pro Max（15.04 Wh）和Galaxy Note 10+ 5G（16.56 Wh）相比，它要高得多.

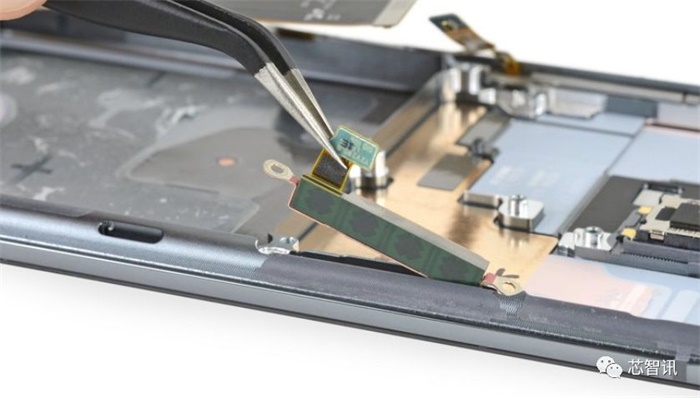

△卸下主板和电池后，我们可以看到主板下方有大面积的铜散热片，而iFixit在手机内存的边缘还发现了毫米波天线.

△IFixit也通过打开后盖卸下了屏幕.

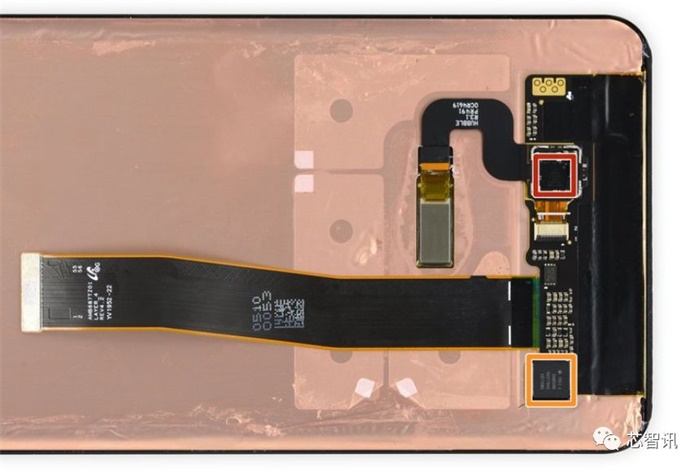

△在屏幕后面，我们可以看到两块芯片，一块是Qualcomm QBT2000 3D超声波传感器控制器，它通过FPC软板连接，固定在中间的是Qualcomm的超声波. 识别传感器. 另一个芯片是三星S6SY79AX 6877DW3.

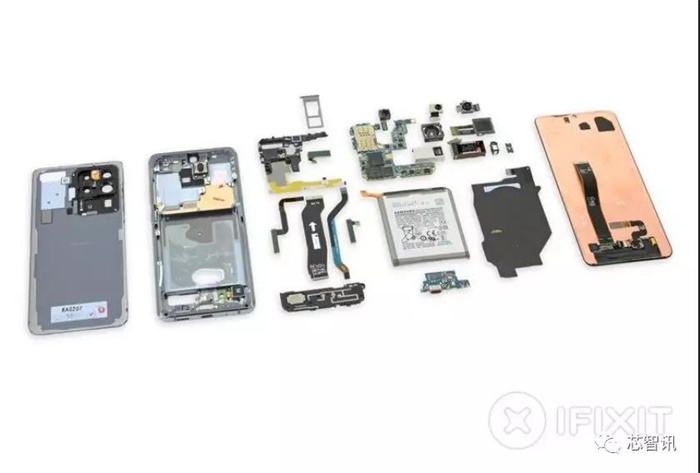

△最后来张全家福

总的来说，三星S20 Ultra的内部做工仍然非常出色，毕竟它是一流的制造商. 内置的108百万像素镜头和48百万像素潜望镜光学镜头令人印象深刻. 在材料方面，除了屏幕三星on5 5510怎么样，存储芯片，主模块，闪存芯片和电池等大型组件外，美版S20 Ultra仅使用三星自己的芯片，只有少量小芯片使用自己的芯片. . 它是美国，日本和欧洲的一线制造商的组成部分.

那么，美国版三星S20 Ultra 256GB的硬件成本是多少？

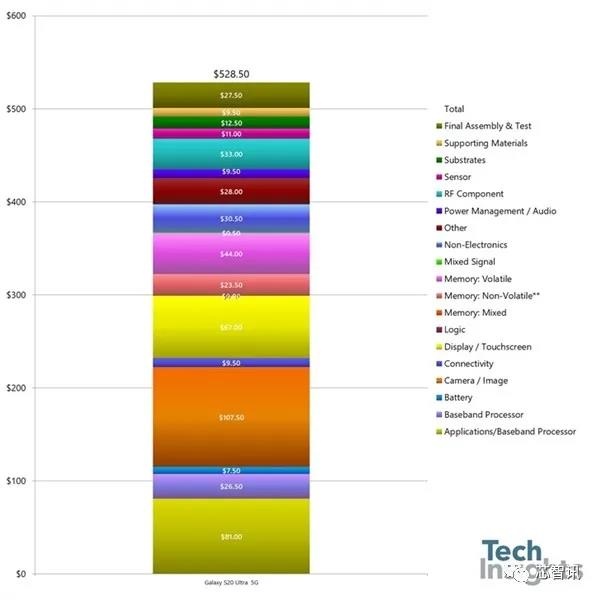

根据TechInsights对Galaxy S20 Ultra（256GB版本）的成本分析，TechInsights认为S20 Ultra的总材料成本为528.5美元（约合3669元）. 相对于其1,399美元的起始价格，它并不算高.

就其成本结构而言，S20 Ultra的模块成本在S20 Ultra的材料成本中所占比例最高，达到107.5美元（约合746元）；其次是配备它的Snapdragon 865应用处理器和Snapdragon X55 5G基带达到了81美元. 显示器和触摸屏的成本为67美元；存储芯片成本为44美元；射频设备的价格为33美元.

但是，应该注意的是，韩国和某些欧洲版本的Samsung S20 Ultra可能会使用大量自己的芯片，包括Exynos 990处理器，Exynos 5123基带，RF IC，包络跟踪和电源管理IC等.

韩版三星S20 Ultra使用很多自主研发的芯片

此外，TechInsights还拆解了使用大量三星自主开发芯片的韩国128GB三星S20 Ultra.

朝鲜语版S20 Ultra使用三星自行开发的Exynos 990应用处理器和外部5G调制解调器Exynos 5123（三星Exynos 980是5G SoC）.

△主板正面:

Samsung Exynos 990和Samsung K3LK4K40BM-BGCN 12GB LPDDR5内存堆叠在其顶部

三星Shannon 5123 5G调制解调器

三星KLUDG4UHDB-B2D1 128 GB UFS 3.0

Mixin MAX77705 PMIC

NXP PCA9468电池充电器IC

三星S2BB246 DC / DC转换器

三星Exynos SM 5800功率调制器

Cirrus Logic CS35L40音频放大器

ON Semi NCP59744稳压器

未知型号451芯片

三星on5 2016_三星on5 5510怎么样_三星on5

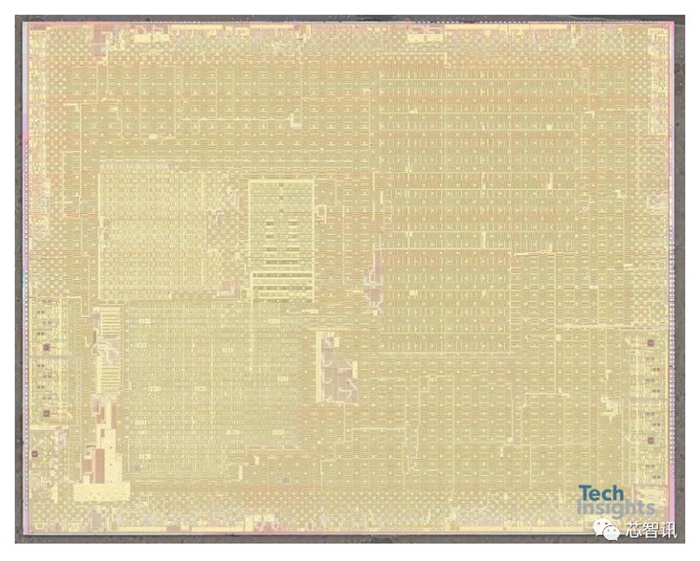

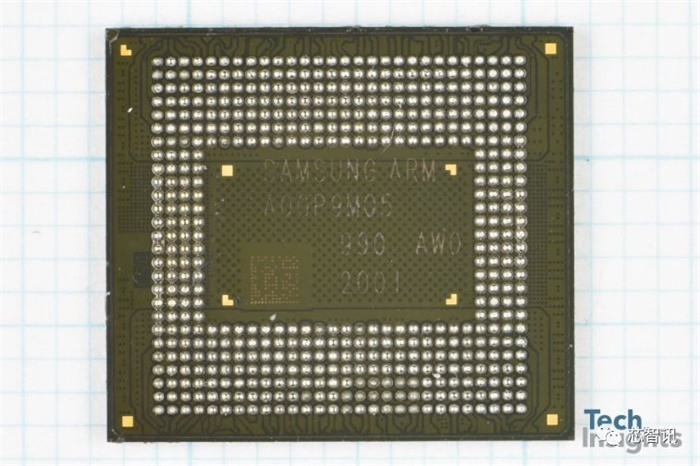

△Samsung Exynos990基于三星7nm EUV工艺，采用8核CPU设计，具有自主研发的双核M5核+双核Cortex-76核和四核Cortex-A55核，GPU为Mali -G77 MP11. Exynos990的包装尺寸为10.74 mm x 8.55 mm = 91.83 mm 2.由于它是不带调制解调器的纯净应用处理器，因此其裸片尺寸无法直接与以前的Exynos 980进行比较.
