贴片电容的规格命名方式及规则简介

贴片电容命名规则及方式

贴片电容的命名：贴片电容的命名所包括的参数有贴片电容的规格、做这些贴片电容用的颜色、要求超过的误差、要求的功率、要求的容量、端头的要求或者包装的要求。一般购买贴片电容需提供的参数要有重量的大小、要求的误差、电压的规定、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名：

0805CG102J500NT

0805：是指该贴片电容的厚度套小，是用英寸来表示的。08表示长度是0.08英寸、05表示宽度为0.05英寸；

CG：是表示做这些电容要求用的颜色三星贴片电阻命名规则，这个款式大概适合于做小于10000PF以下的电容；

102：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102=10×102,也就是=1000PF；

J：是要求电容的功率值超过的偏差精度为5％，介质材料和偏差精度是配对的；

500：是要求电容承受的耐压为50V。同样500前面两位是有效数字，后面是指有多少个零；

N：是指端头材料。现在大概的端头都是指三层电极(银/铜层)、镍、锡；

T：是指包装形式。T表示编带包装，B表示塑料盒散包装；

贴片电容的材质，常规见得多的就是比纸板箱浅一点的黄，和青黑色，这在准确的制造过程中会有形成不同差异。

贴片电容里面没有印字，这是和他的制作工艺有关(贴片电容是经过低温退火面成，所以没办法在它的表层印字)，而贴片电容是电铸而成(可以印刷标记)。

贴片电容有中、高压贴片电容、普通贴片电阻，系列电流有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V。

贴片电容的规格表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位的公制来表示。贴片电容系列的规格有0201、0402、0603、0805、1206、1210、1812、2010、2225、2512等。04表示长度是0.04英寸，02表示宽度0.02英寸，其他类同。

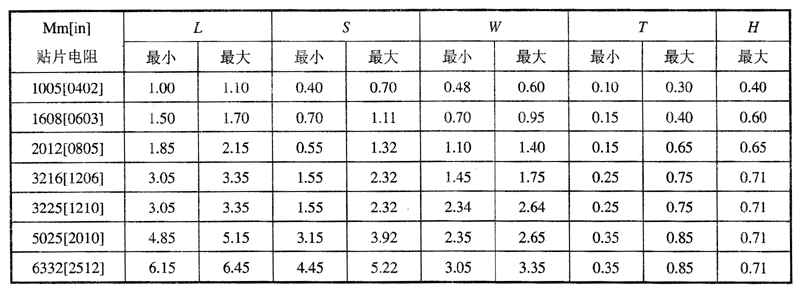

英制英寸 公制mm 长度及公差 宽度及公差 厚度及公差

0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

1210 3225 3.20±0.30 2.50±0.30 1.25±0.30

1808 4520 4.50±0.40 2.00±0.20 ≤2.00

1812 4532 4.50±0.40 3.20±0.30 ≤2.50

2225 5763 5.70±0.50 6.30±0.50 ≤2.50

3035 7690 7.60±0.50 9.00±0.05 ≤3.00

不同国家、厂商的命名方式不同样。
