在电气智能化发展无处不在的今天， 无数用电场合离不开逆变电源系统（ Inverted Pow er Supply System,IPS） 为现场设备提供稳定的高质量电源， 特别在如通信机房、服务器工作站、交通枢纽调度中心、医院、电力、工矿企业等对电源保障有苛刻要求的场合。许多IPS产品因遵循传统设计而不符合或落后于现代电源理念，突出表现为控制模块的单一复杂化， 控制器芯片落后且控制任务繁重， 模拟闭环控制而得不到理想的监控和反馈调节效果，并由此带来单个控制设备软硬件设计上的隐患， 这对IPS 电源输出造成不利影响， 甚至对用电设备因为供电故障而导致灾难性后果。数字化控制技术日趋成熟，而且在某些领先理念的电源设备控制应用场合得到应用， 凸显出模块化、数字化控制已成为一种必然的趋势。

本文描述了基于ARM7 Cortex-M3 的单片机STM32F103 和T I C2000 系列DSP 芯片TMS320F2808 联合控制的IPS 核心控制电路，针对上述产品中的不足而提出了改进。所设计的IPS 核心控制电路通过测试仿真及现场测试结果证明， 这种新型IPS 设计改善了IPS 结构设计， 满足IPS 运作的高要求， 而且丰富了等人机交互接口， 从而也间接多方面节约用户的管理成本。

1 逆变电源整体介绍

为满足电源敏感性设备对逆变电源的要求， 目标IPS 采用本次设计的电路作为核心； 以高速数字信号微处理器（ DSP TMS320F2808） 及器件作为信号产生及反馈检测调整模块； 以ARM7 单片机ST M32F103及其外设作为人机交互逻辑控制模块， 两个模块交互协同控制。应用硬件自反馈调节SPWM 波形输出， 采用DSP 数字化算法提供高精度锁相技术。软件编程进行全数字化分任务模块控制， DSP 模块执行IGBT 逆变所需的控制波形产生、反馈调节、铅酸蓄电池充电波形产生及调节、自检和自侦测功能，对电路板上所有独立电路连接进行自检和故障分析等功能。而ARM7 模块执行参数设定、运行管理、环境参数监控和人机交互处理等任务。DSP 模块控制力求精准， ARM 模块则具备完善的系统级事件管理功能。如图1 所示， 两个模块在任务上相互独立而又紧密联系， 分工协调共同维护IPS 的正常运转。

图1 IPS 逆变原理框图

2 双核控制系统的组成

2. 1 DSP 控制模块

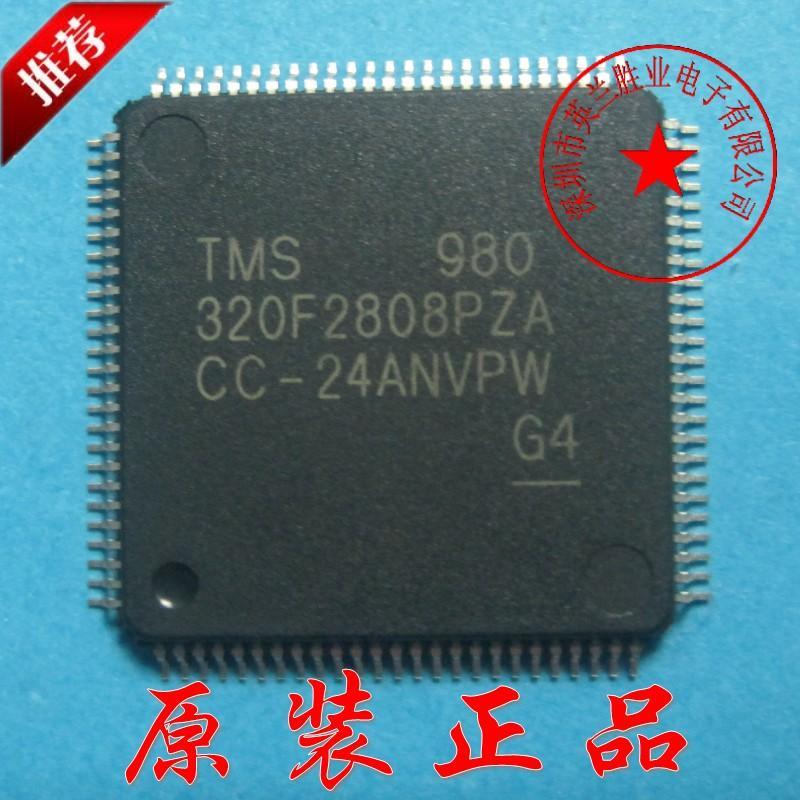

该模块是逆变信号产生及反馈检测调整模块， 核心是一片C2000 系列高性能DSP 处理器TMS320F2808（ 以下简称F2808） , F2808 产生的SPWM 信号经过CPLD 进行逻辑延时移相形成三相逆变器IGBT 控制信号。F2808 是德州仪器（ TI） 公司的一款高速DSP 芯片， 最高运行速度可达100 MIPS, 为适应工控强干扰环境， F2808 内部集成了增强型输入捕获单元（ eCAP） 和带死区控制功能的输出比较PWM 产生单元（ ePWM） ,12 位16 通道快速ADC 单元； 内核支持用于定点DSP实现浮点运算的IQ 变换函数库； 还有诸如SCI, SPI,eCAN 等丰富而通用的外设接口。tms320f2808tms320f2808如图2 所示， 设计中F2808 的主要任务是监控IPS 功率部分的开关状态和动作， 根据逆变器和负载状态反馈调整3 路SPWM波形的输出， 电池充电脉冲控制。DSP 输出的3 路SPWM 信号直接送给CPLD, 经过CPLD 的等间隔脉冲延迟移相作为逆变器产生U, V, W 三相电的控制波形。

图2 DSP 控制模块框图
