笔记本电脑电池无法充电。经专家分析，发现主芯片和电阻损坏

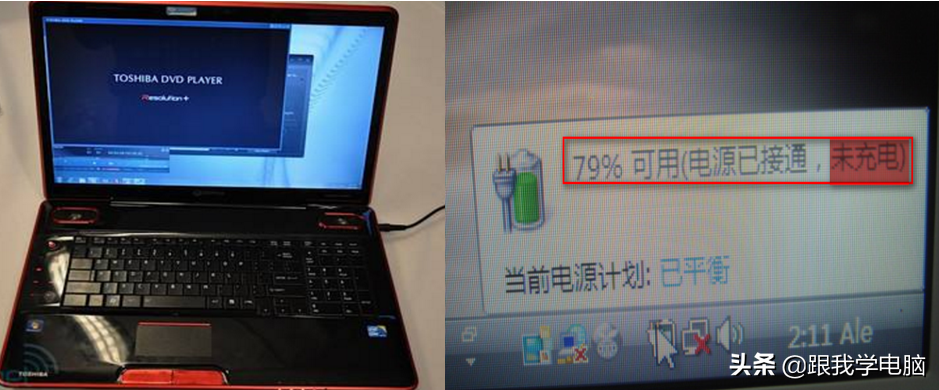

1.今天，我将与您分享对无法充电的东芝笔记本电脑的分析。其售后服务中心报告说，客户在使用1个月后无法充电。将外部电源设备插入系统以确认无法充电。机器可以收费，而交叉验证是由机器损坏引起的。

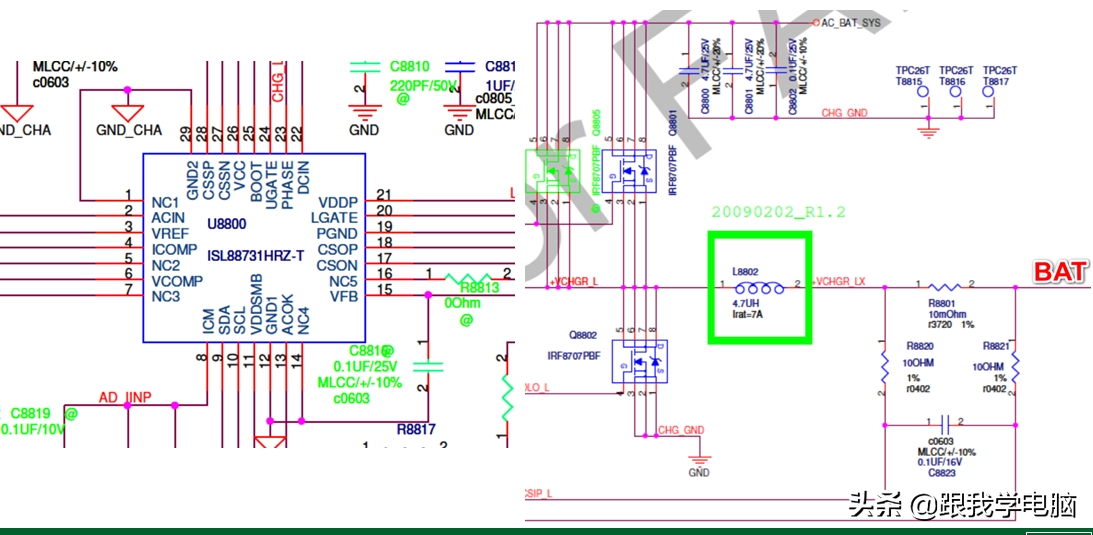

2.首先找到充电芯片对应的电路图，发现主控芯片是ISL88731（U8800)，如下图所示：

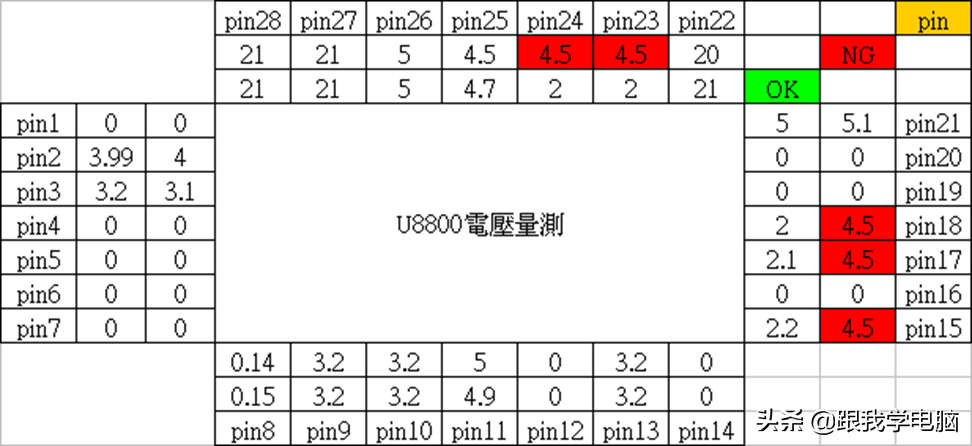

3.测量了每个引脚接地的U8800电压两个极端值，发现U8800引脚的15、17、18、23、24极端值异常，如下图所示：

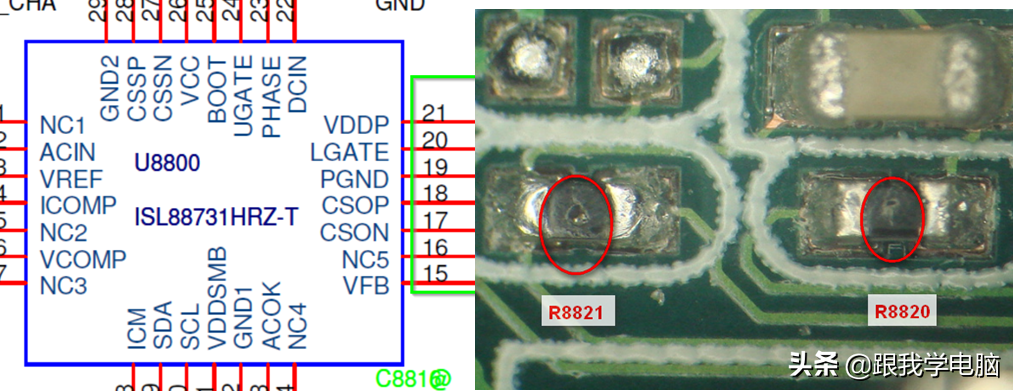

4.由芯片引脚确认，U8800的引脚15、17、18、23、24是内部主控制引脚，引脚15_VFB用于比较，而引脚17 / pin18是电流检测反馈引脚（如果引脚17/18）是个问题，无法收费。仔细检查主板充放电区的电路，发现R8820.R8821电阻表面有烧伤痕迹，如图所示：

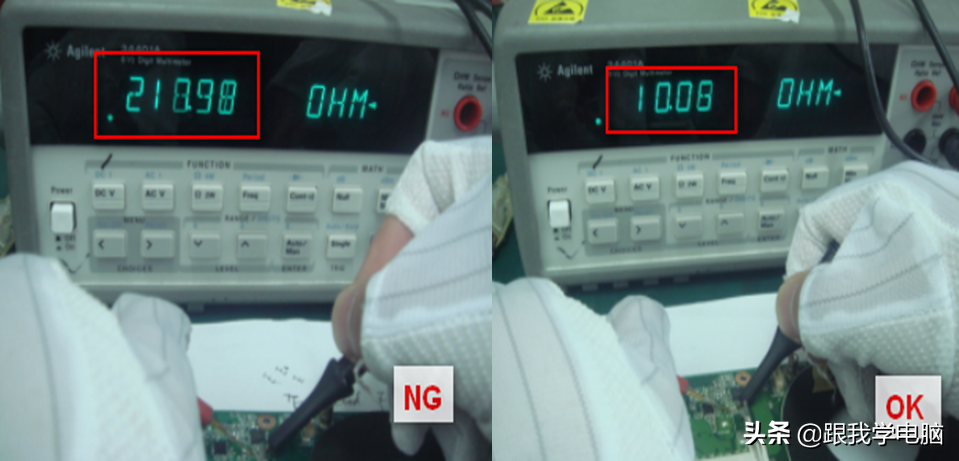

5.测量其电阻和阻抗，断线为217.9欧姆，正常的为10欧姆；

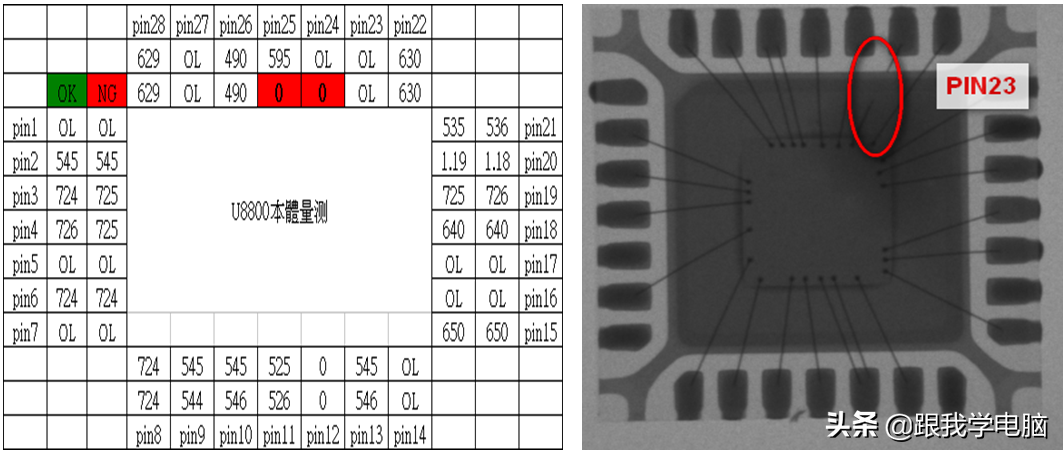

6.损坏的主板同时替换了U8800和R8820 / R8821，然后测试通过。拆除不良的U8800后，测量接地的两个极值，发现PIN24和25短路。零件经过X射线检查，发现PIN23也被烧毁。

7.摘要：

通过以上分析，此故障是由U8800损坏引起的。烧伤的原因是芯片内部保护逻辑模块的损坏。如果遇到类似情况，则必须小心。有时，主芯片损坏还会烧毁其他组件。 ，因此必须将其他零件放在一边。
