[原始] 探索民用小型钢炮的极限-最小体积的非定制机箱和高性能主机

让我们按以下屏幕截图的顺序逐一说明

平台选择: 第二部分-CPU和主板

自E3-1230发布以来，此服务器CPU一直是性价比的代名词，直到E3-1231V3，因此主机在此期间也加入了E3派对. 为什么要先谈论E3？由于安装计划的原因，房东最初希望继续进行E3派对. 尽管民用级主板不再支持V5以上的服务器CPU，但市场上仍然有一定的C232主板可供选择，并且整个平台的价格都相对于I7. 该系列仍然更便宜. 此外，据报道，华硕将在一年前生产一款名为E3M-ET V5的主板. 该主板支持E3V5和DDR4，还带有m.2接口. 主板尺寸似乎是为航空箱量身定做的（22.6 * 18.5），但尚未上市...截至发帖时，仅售出一个X宝藏，定价为799，但都没有出售... <

经过近一个月的观察，这座建筑主动动摇了……然后I76700的价格降低了（大胶片从2000年左右下降到1700多个），并且B150主板的选择更加丰富. 最终，牙膏厂的平台价格策略成功地促使了主机...

至于为什么我最终选择了这款B150M-DS3H，它也绝望了. 带有m.2的航空箱只能安装一个MATX级主板. 当我发布它时，许多朋友问我，为什么不使用ITX？为什么不使用凤凰板？你用这种木板吗？我之前提到过，我将正式回答这个问题. 这也是该帖子被命名的原因之一. 探索·发现~~~

嗯...我离题了...

为什么不选择ITX？总而言之: 偏执狂真是太骄傲了！

我将使用以下图片说明具体情况:

首先，让我们谈谈主板的长度. 安装双插槽显卡R9nano后，整个平台的长度约为20厘米，有些显卡可能更厚

之后就是主板的宽度，您可以看到官方数据仍然非常准确，为22.6 * 19.3（废话

）……R9nano只有15厘米，加上电源线插头和理想的弯曲角度，理想的间距是18-19厘米（如果安装GTX970mini，R9380mini，GTX960mini，它将更宽）

很容易得出这样的结论: 对于小型钢炮型主机，至少必须安装双插槽图形卡才能称为小型钢炮，并且在安装双炮后主板占用的空间插槽式显卡，如果考虑单个显卡的厚度和一定的散热空间，显卡的厚度必须至少为20cm长，更合适的是达到22cm长;宽度必须至少为18cm，并且安装了18cm的970mini必须达到20cm以上才能工作（如果在图形卡上方安装了电源接口）；也就是说，主板尺寸设计为22 * 20以内（至少20 * 18以内），这对于小型钢炮（ITX标准尺寸为17 * 17）没有意义，所以我之所以不选择ITX必须使用MATX，只是为了证明ITX有罪且MATX合理.

IT产品有一个共同点. 设计越小，难度就越大，控制成本就越困难. 因此，仅从技术角度来看，将ITX主板用于高性能主机根本不科学. 这也从另一个方向证明了航空箱的尺寸设计是当前迷你机箱中最合理的...当然，我非常希望这个机箱可以更大一些，并将硬件尺寸更改为240 * 210，这样我就可以安装B150M-DS3P（该主板还有两个USB3.1端口），但是对于8升的理想状态，我放弃了这个计划...我希望在不久的将来大家没有像我一样的麻烦和无助

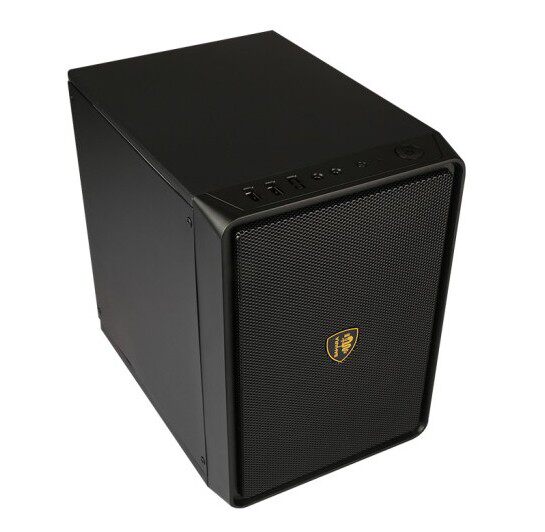

顺便说一句，我们来谈谈箱子的宽度. 这是选择空气箱的另一个重要原因. 目前，市场上大多数具有类似空气箱设计的包装盒最令人尴尬的宽度是200mm. 如果安装了这种尺寸的标准ATX电源，则CPU风扇的安装空间通常仅为80mm，而塔式散热器只能安装在Infinix 95T中，因此，对于宽度小于30mm的机箱，这是最佳选择. 200是像我这样订购DC-ATX嵌入式电源板. 但是这样，宽度200太宽了. 如果您不超频，则无法使用如此大的散热器. 显卡的高度通常只有14厘米...因此，航空箱的宽度为165毫米，电源接口在上面. 该显卡也可以安装，我不得不说这是撒哈拉沙漠的又一次胜利（它似乎又回到了机箱上

）.

总而言之，我认为在现阶段，许多主板制造商已投入大量精力开发高端ITX主板，而低估microATX主板与实用主义背道而驰. 当然，这种讨论可能太痛苦而无法站起来发言. 毕竟，MATX主板的尺寸太乱了，迷你机箱市场还没有统一的标准. 为了安全起见，当然，标准的ITX主板可以保证发货.

但是我仍然在这里上诉. 如果机箱和主板制造商的决策者能读懂我的话，我希望您可以关注以下关键词: 高性能主机，主板尺寸为22 * 20，机箱通风处在前部，偏执狂的Final Fantasy <

平台选择: 第三部分-内存，硬盘和散热器

1. 关于内存没有什么可说的. 自从最初选择E3V5以来，就已经确定了DDR42133的频率，而且价格非常便宜. 8 * 2是最实惠的选择. 而且由于它没有超频（E3不能超频，后来由于机箱太小而无法敢于用K买K改成6700），因此无需购买看起来像NB的带有背心的内存只要它可以稳定工作. ;

2. 最初决定使用m.2硬盘驱动器是因为钓鱼竿工厂（光威）有一个500G m.2硬盘驱动器，仅售699，这是当时最便宜的2.5英寸SSD，具有相同的容量（有些以相同的价格，官方发布的性能是相同的，为什么不以相同的价格和相同的东西选择一个小的硬盘呢，但是我不知道为什么这个硬盘一夜之间从整个网络中消失了...好像从未被列出...

但是从现在开始，主机无法放开具有m.2接口的SSD，因为硬盘也是一种试图使尺寸最小化的尝试. 在确认航空箱的情况后，您会发现两个地方都可以放置硬盘的原始设计是这种情况. 通往风道的唯一途径. 如果安装传统硬盘驱动器，将不可避免地对风道产生影响，甚至减少了一个机箱风扇的安装. 因此，m.2硬盘驱动器成为最佳选择（这是选择Skylake平台，支持32G m.2接口的另一个原因）. 然后，主机开始查看m.2硬盘的信息，发现SSD行业的主要参与者仍然是三大输家……950pro非常昂贵，850pro没有优势，后来发现有OEM硬盘驱动器. 这只是给主机的. 我觉得与发现新世界一样，SM951的价格还是可以接受的（大笔交易是256G）. 您为什么以后选择PM951？当然，它更便宜，并且性价比在那里. SM951的发热也受到了很多网友的批评. 在Internet上搜索了很多此类信息之后，主持人将不再赘述.

发布两张硬盘驱动器照片，但不提供保修

注意！下图中的硬盘未安装到位！可以看出，金手指仍然暴露在外面一点点. 刚开始时，房东不知道. 他认为安装到位. 螺钉也可以正常安装和使用. 但是第二天它突然掉了下来，原来的海报在他的心里有些许震撼！不会坏的！后来，在卸下螺钉之后，我发手指部分完全浸没在插槽中，并且根本看不见）. 之后，一切正常，因此打算使用m.2接口硬盘的朋友应该注意这一点. 上

不要像原始海报那样残障

以下三个硬盘会更加more，新手可以方便选择，旧驱动程序可以跳过此段

最新的三款产品950pro，SM951，PM951，需要注意的是:

a）. 其中，950pro的性能与SM951相似，而PM951较弱，但并不差. XP941在Internet上销售更多，并且以8开头的各种类型都是旧产品，不建议购买；

p>

b）. 只有950pro可以通过零售渠道获得许可，并且享有原始制造商的X年保修（忘记了三五年）. 其他两个模型是OEM渠道. 如果有问题，您可以以自己的名字找到三项维修. 他会无视您，这相当于不做任何保证. 因此，如果您想以便宜的价格选择这两个硬盘，请三思；

c）. OEM产品也不同. 识别方法是查看硬盘序列号的末尾. 例如，原始海报的00MV结尾用于Microsoft，而0000的结尾用于通用OEM产品. 供定制制造商购买. 以上信息来自互联网. 当然，这主要是商人的介绍. 我个人认为这是相对可靠的. 翻译版本是0000. 相对而言，最好申请保修. 可以使用任何机器. 如果安装在笔记本电脑上，版本可能不正确. 使用（例如，联想笔记本电脑在安装MV的末端时可能会出现问题），台式机应该不会出现此类问题.

d）. 本文纯属主持人的个人观点，请有选择地参考. 根据主持人的观察，SM951和PM951硬盘在某宝上的出货量仍然比较大，从网友（包括X宝等论坛）的评价来看质量还是比较稳定的，所以我个人认为商家可以保证在低故障率的情况下仍能负担得起售后服务的费用（当然，他们可以获得OEM渠道的商品，而且可以得到OEM的售后服务也就不足为奇了）频道）

3. 关于散热器，由于底盘尺寸小（仅8升），主机的总体计划相对保守. 带K的CPU不敢使用它，因此自然不需要在Z170上花很多钱（实际上还是不愿意花钱

），并在空间允许的前提下，尝试选择散热能力更强的产品，以下是土狼GH400

四根热管+ 10cm可调速风扇，价格也不贵，有的董69运到了门口. 事实证明房东对此考虑得太多... Skylake平台产生的热量远远少于房东想象的. 现在，当室温约为20度时，低CPU负载从未超过30度. 在玩了整个下午之后，辐射4散热器仍然很冷. 至于主机，我什至不用费心打开软件来检查它的温度...风扇到目前为止还没有达到最大速度...当然，以上是划线测试...包装后，图形卡会产生大量热量，并且机箱中的热量会更加严重. 仍然相对较高，这些问题留待后续更新，主持人尚未结束

平台选择: 第四部分-图形卡和电源

图形卡无话可说，它来自Ben R9nano，这里只需要解释几点. 作为一款小型钢炮，游戏当然是主要业务，因此图形卡在正常工作期间基本上已经在高负载下运行. 图形卡（至少是我的手），但是在高负载下运行时，当前的声音确实很烦人

如果将其安装在机箱中并不会更好. 如果风扇以全速旋转，则两者基本上是捆绑在一起的. 另一方面，尽管AMD的黑色技术在尺寸和功耗方面创造了奇迹，但这款显卡的发热量仍然很大. 当您靠近脸部时会感觉到这种热量. 真的很热……以70度的高度划线，以80度的高度将其安装在机箱中，并在84度的温度下基本稳定地运行AIDA64. 难道不是

稍后，主机将在安装完机箱风扇后测试温度，以期改善...

在此安装过程中，电源当然也是一个重要发现. 实际上，台式机已经发展到现阶段. 早已过去了，频率竞争忽略了功耗和热量产生的时代. 摩尔定律也已正式宣布无效. 近年来，所有电子产品都朝着低功耗，高效率和小型化发展. 标准的ATX电源已成为限制台式电脑小型化的元凶（个人观点）. G电源的出现只会是时代发展的必然趋势（现在X宝类似于这种直接插入式电源，但是质量真的很难说，毕竟它们是由私人工厂生产的. ..），如果台式PC可以在未来长期生存，我非常愿意相信，在不久的将来，家庭装饰的标准将会提高: 每个房间都有高质量的+ 12V或+ 5V直流电源（虽然有点古怪，但网络电缆已成功升级.

）
