最高级： 数据写入 (内存总线上不能同时进行数据和程序写入。)

程序写入 (内存总线上不能同时进行数据和程序写入。)

数据读取

程序读取 (内存总线上不能同时进行程序读取和取指令。)

最低级： 取指令 (内存总线上不能同时进行程序读取和取指令。)

ADC

TMS320F28335 上有 16 通道、12 位的模数转换器 ADC。他可以被配置为两个独立的 8 通道输入模式，也可以通过配置 AdcRegs.ADCTRL1.bit.SEQ_CASC=1，将其设置为一个 16 通道的级联输入模式。输入的方式可以通过配置AdcRegs.ADCTRL1.bit.ACQ_PS=1，将其设置为顺序采集。即从低通道开始到高通道结束。

时钟

TMS320F28335 上有一个基于 PLL 电路的片上时钟模块，为 CPU 及外设提供时钟有两种方式：一种是用外部的时钟源，将其连接到 X1 引脚上或者 XCLKIN 引脚上，X2 接地;另一种是使用振荡器产生时钟，用 30MHz 的晶体和两个 20PF 的电容组成的电路分别连接到 X1 和 X2 引脚上，XCLKIN 引脚接地。我们常用第二种来产生时钟。此时钟将通过一个内部 PLL 锁相环电路，进行倍频。由于 F28335 的最大工作频率是 150M，所以倍频值最大是 5。其中倍频值由 PLLCR 的低四位和 PLLSTS 的第 7、8 位来决定。

外部中断

支持8 个被屏蔽的外部中断 (XINT1?XINT7， XNMI)。 XNMI 可被连接至 INT13 或者 CPU 的 NMI 中断。这些中断中的每一个可被选择用于负边沿、正边沿或者正负边沿触发，并且可被启用或禁用(包括XNMI 在内)。 XINT1， XINT2，和 XNMI 还包含一个 16 位自由运行的上数计数器，当检测到一个有效的中断边沿时，该计数器复位为 0。 这个计数器可被用于为中断精确计时。 与 281x 器件不同，没有用于外部中断的专用引脚。 XINT1，XINT2 和 XINT 中断可接受来自 GPIO0-GPIO31 引脚的输入。

XINT3?XINT7 中断可接受来自 GPIO32-GPIO63 引脚的输入。

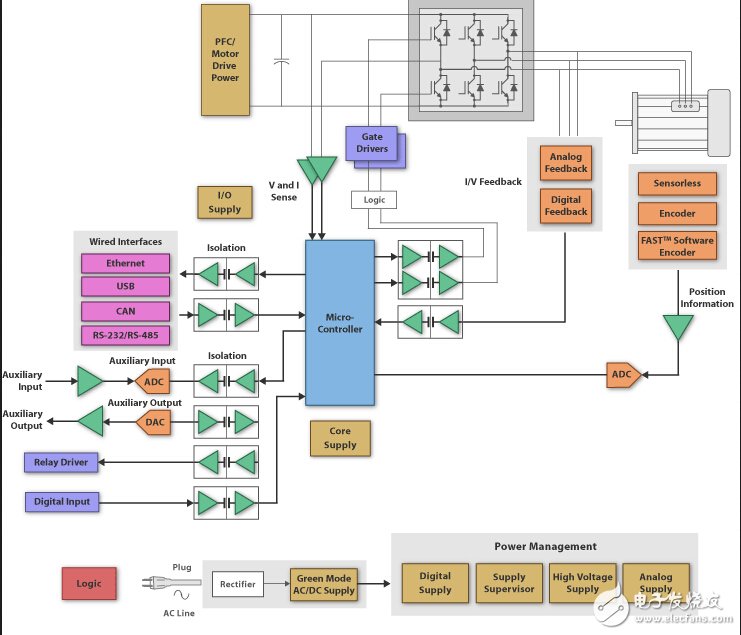

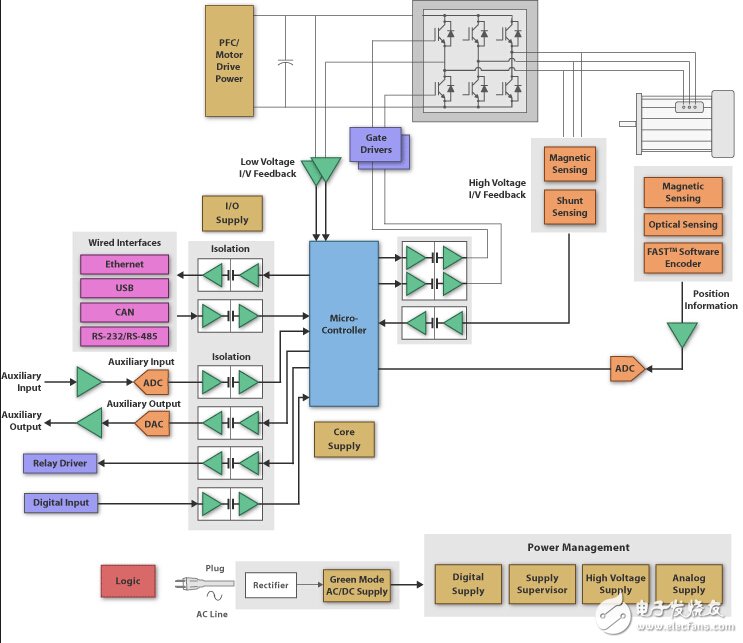

电机相关应用领域

电机控制：AC 感应

电机控制：低电压

电机控制：步进电机

电机控制：永久磁性

电机控制：高电压

工程师开发过程中常见问题总结

1.SPI驱动TLE7241E出现返回值不对的问题。主要是由于时序的不对，导致TLE7241E输入采样时数据还没有建立，所以TLE7241E收到的命令不正确，所以返回值不正确。

2.SPI驱动EEPROM时，如果用金属物触到clock pin时，能正确运行，否则不能正确运行。出属物触到clock导致clock出属物触碰时时序不正常，当使dsp MOSIpin数据发送提前半个周期后，eeprom工作正常。

3.示波器有时会导致显示的波形被消尖，所以用示波器测量时周期不能太大。

TMS320F28335部分模块使用经验

1.TMS320F28335+总线：

硬件连接情况(28335+cpld+ad7606)：Cpld负责对地址译码，16位数据线接并口AD7606的D0～D15，再用几个GPIO分别接ad7606的busy、reset、CONVST.

软件思想：timer0控制采样速率，busy配置为外部中断输入脚，转换完成即可触发中断，在外部中断函数里把转换结果读取。

遇到问题：数据线上只有D0～D7有数据变换，D8～D15全为0。
