总结: 本文介绍了COG的原理，介绍了jDS DD电动机的特性及其在COG设备中的应用. 提出了在该设备中使用DD电动机和线性电动机的优点. DD电机的使用必将成为未来的发展趋势. 高精度运动控制设备，尤其是液晶设备的使用将越来越广泛.

关键字: jDS DD电机，高精度，COG，高刚性

1 COG工艺设备简介

COG是Chip On Glass的英文缩写，即芯片直接粘合在玻璃上（图1）. 这种安装方法可以大大减小整个LCD模块的体积，并且易于批量生产. 它适用于消费类电子产品的LCD，例如移动电话和PDA等移动电子产品. 在IC制造商的推动下，这种安装方法将成为将来IC与LCD之间的主要连接方式.

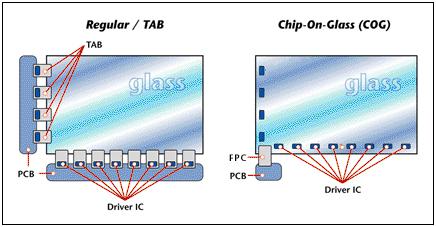

图1传统制造的COG和LCD之间的区别

对高端电子设备的需求不断增长，使得生产这些产品的设备要求更高的生产工艺和效率要求. COG粘接机是用于手机，PDA，MP3等高端电子产品的液晶显示模块的关键设备. 它采用机器视觉对准，精确运动控制等技术来实现小间距IC芯片和玻璃基板通过热压电气和机械互连. 全自动COG粘合机适用于液晶模块的生产. 它通过玻璃基板，ACF预粘，预压，主压力和其他工位进行运输. 预压焊，主压焊，落料等动作由PLC控制自动完成. 它是一种采用各向异性导电膜ACF和热压焊接工艺将细间距IC安装在玻璃基板上以实现IC与玻璃基板的电气和机械互连的组装装置.

目前，最先进的全自动COG设备可以达到4.5秒/件的目标贴装周期，贴装精度达到+/- 5微米. 为了实现当前的放置精度和速度，需要更高要求的传输结构. 在越来越多的摆放传动装置中，使用线性电动机和直接驱动的电动机构框架代替机械结构的螺杆传动装置和齿轮传动装置. 提高生产能力和COG补丁成功率，同时减少手动安装，维护和维修. （图2）

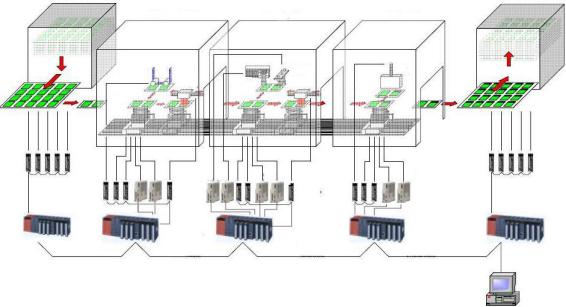

图2使用线性电动机COG设备进行电驱动的

2jDSDD电动机和线性电动机的介绍

DD电机从字面上被理解为直接驱动电机，但实际上它不是普通的电机高精度直驱dd电机供应，而是结构非常复杂，高精度和高性能的特殊类型的AC电机. 之所以称其为直接驱动，是因为它采用了转子与活动载体的直接连接，而中间没有使用其他过渡连接（减速机构，联轴器等）. （图4 DD电机的机械结构）

图3 DD电机机构组成

DD电动机的结构是外转子的形式，这与具有内转子结构的普通电动机不同，特别是其中使用的径向轴承可以承受一定量的轴向力. 该编码器是一种光电编码器，具有高分辨率，通常大于500,000ppr，具有原点和极限输出. 由于高水平的制造过程保证和高精度的测量反馈，该电机的定位精度可以达到第二级. （例如，DME5A系列的绝对精度为25弧秒，重复定位精度为1弧秒）.

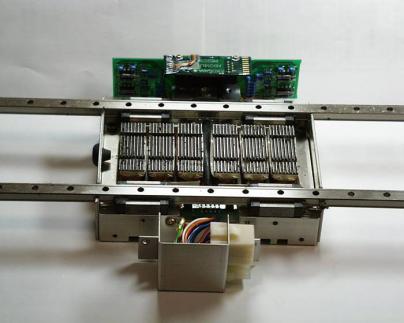

图4jDS线性马达解剖图

jDS线性电动机的特点是，可动子，定子，导轨和基座是整体提供的（图4）. 在满足精度的前提下高精度直驱dd电机供应，可以根据客户要求组合各种平台（图5），实现高精度的运动控制. 重复定位精度可以达到+/- 0.1微米.

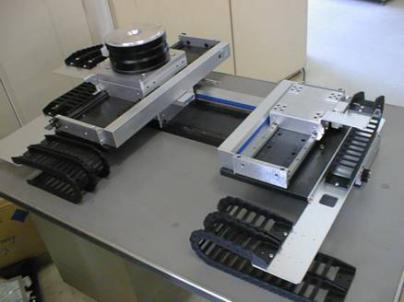

图5 jDS高精度运动平台

3种COG设备成本的展览趋势

STN使用电场来改变最初扭曲超过180度的液晶分子的排列，从而改变旋光状态. 所施加的电场通过逐行扫描来改变电场. 它比较慢，因此会产生余辉. 它具有低功耗和最大的省电优势. 彩色STN的显示原理是在传统的单色STN液晶显示器上增加彩色滤光片，并将单色显示矩阵中的每个像素划分为三个子像素，分别通过红色，绿色和蓝色显示三种原色. 彩色滤光片，您可以显示彩色屏幕. 与TFT不同，STN是一种被动式被动LCD，通常可以显示多达65536种

当前，COG设备正在根据不同的过程和要求向高端和批量发展（图6）. 为了提高COG的精度和速度，越来越多的制造商开始使用直接驱动的伺服和直线电动机，并且相应的设备成本增加. （图7）

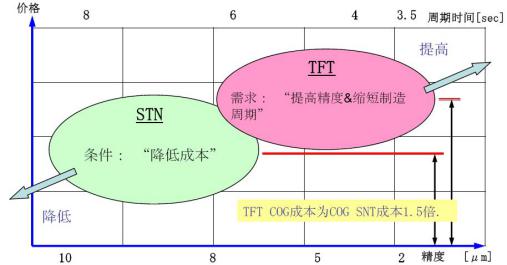

图6 COG设备发展趋势

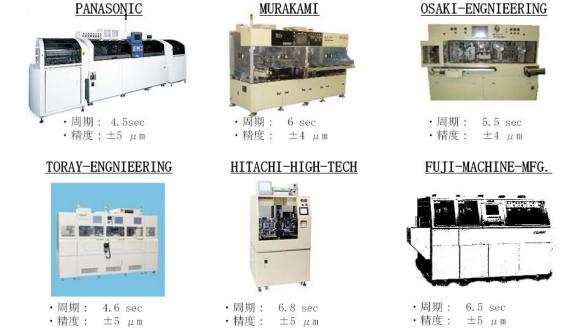

图7国外制造商的COG设备规格
