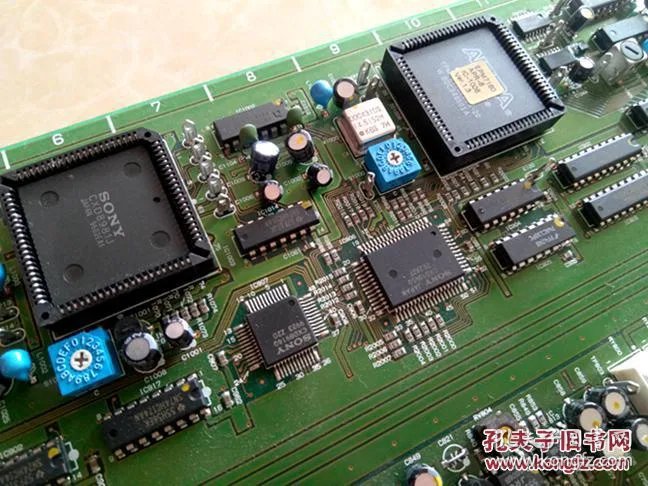

[转载] SONY数字功率放大器，解码板应用数据

SONY数字功率放大器和板组的总体应用数据:

在进行DIY之前了解模块的输入/输出接口

整个应用程序无需修改功率放大器板，但必须通过按图标指示的正极和负极将其连接到电源

在进行DIY之前，请先确定手中的控制板版本. A版本的控制界面为26英尺，B版本的控制界面为20英尺. 只有20英尺接口的控制板才能成功转换，

理解后，卸下模块的三块板，并分两步开始构建

1: 解码板的修改

上图中删除的三行中的哪一条是板的短路位置，仅使用焊料进行短路，就不能使用易导电的焊膏，需要焊接时可以使用松香.

2: 修改控制面板

下图连接到编码器，该编码器用于控制模块的耳机输出和功率放大器输出的音量

上图中的编码器不能使用普通的电位器. 不同品牌的编码器具有不同的接线方法. 如果连接不正确，则无法调节音量或调节方向相反. 请练习证明自己. 下图注意控制板的改造. 焊接前，必须用锋利的刀刮去短路和接地线的位置.

解码板和控制板的修改完成后，将这三个板分开组装. 功率放大器板连接到12V电源，控制板连接到5V电源，并且光纤信号已连接. 秒（当系统初始化完成时），功率放大器或耳机输出音乐信号，系统开机音量的默认音量很小，并且可以通过调节音量编码器来控制音量.

此时，用于B版本的音量控制和耳机输出的整个应用程序数据图已经完成，并且所有者级别受到限制. 其他留给DIY研究添加.

注: 本文中提到的电压值是经过调节的（例如开关电源），整个模块应用是两套电源: 功率放大板的电源为12V，电流为2A -3A，且控制板为5V电源，电流为1A -2A，请不要超过5.5V并连接错误的电源极性，否则会烧毁控制板和板以及控制板的电源不能简单地从板上获取5V电源，这也会烧毁板上的稳压器IC. 尽管12V电源和5V电源可以共享同一接地，但是控制板的接地必须连接，并且不能单独连接到5V.

有些人仍然不了解整个应用程序数据，并且单板应用程序数据的更改也用于整个应用程序中. 每条信息都是独立且完整的，并会根据当前应用程序进行修改. 整个应用程序和简单的两个多合一应用程序都无需更换功率放大器板（无论是否有LED）. 对于整体应用，请勿参考板/放大器板的数据修改. 整个应用程序取决于整个应用程序的信息. 根据图片进行修改很简单. 正确连接电极后索尼解码板改装图解，单击确定.

SONY TA1101数字功放板应用信息:

对于整个应用程序，请勿参考以下信息！如果使用的电源质量还可以，则无需添加5V即可进行简单测试. 添加5V电压可使扬声器更稳定地工作并延迟连接.

功放板输入/输出接口

注: 此功率放大器的每个通道都是一个独立的BTL电源输出. 上图中扬声器输出的黑色输出片段在左右声道中并不常见，并且分为左右声道.

单独使用不带LED版本的功率放大器板，并且需要为继电器延迟电路引入+ 5V电压. LED功率放大器板无需更换. 直接在板上添加稳压器IC以提供5V方法. 可用的稳压器IC为78L05和7805. 这两个IC具有不同的功能引脚和不同的连接方法. 请注意以下图表，分别是78L05和7805图表.

安装78L05:

安装7805 : （下图中的LM1083稳压部件无需拆卸）

如果需要增加音量调节，可以在功率放大器板的音频输入前面连接一个10K-47K双电位器. 电位器的连接方法如下图所示

TA1101功放板电源: 直流稳压12V（输入11.5V-12.5V为正常范围），电流2-3A

8欧姆负载功率: 立体声10W + 10W

4欧姆负载功率: 立体声20W + 20W

消除继电器故障:

1: 当使用质量较差的开关电源时，电磁干扰或泄漏可能会导致继电保护出现故障，请更换电源或尝试通过以下方法解决该问题.

2: 功率放大器板的四个角是接地端子. 在使用中，最好将所有四个侧面都接地. 至少CN3的引脚3应该在附近接地.

CN3功能定义: 1引脚VCC + 5V，2引脚继电器控制，3引脚GND

SONY PCM1728解码板的应用信息:

首先，让我们谈谈与PCM1728板有关的音频的基本知识: PCM1728板的RCA线输出电平很低，并且可能无法匹配外部功率放大器设备来播放音频. 声音效果好. 有些人可能会主观地进行解码和解码一般而言，电路板的声音质量，除了声音质量之外，信噪比也是评估设备的指标. 电源模式会影响信噪比，不良的音频电缆屏蔽或接触不良也会影响信噪比，声音质量和整个声音系统. 匹配也很重要. 如果要进行比较和评估，则设备价格不应相差太大，客观而全面的评估是合理的.

对于整个应用程序索尼解码板改装图解，请不要参考以下信息！

以下两个DIY图是为了增加线路输出电平（所有者先前在电视迷网站上发布的一些图片信息）

1. 原板上的反馈电阻约为10K（9K + 0.56K），放大倍数小

2. 取下原来的反馈电阻（R31 / R32 / R37 / R38），并根据图中的位置安装33K或47K电阻，以增加放大倍数.

注意: 以上两个DIY图仅是增加输出水平所必需的，而并非DIY所必需.

必要的基本应用程序DIY涉及以下内容:

解码板输入/输出接口图

图1光纤输入应用设置步骤（在短路焊接之前在铜板上刮漆）

光纤输入应用设置步骤的图2（用焊料直接焊接到三针位置）

图3光纤输入应用设置步骤（直接用锡焊焊接两个引脚）

根据上面的图示，DIY可以实现光纤输入功能. 如果需要增加同轴输入，请参考下图（需要综合光纤输入应用设置步骤图1、3）

PCM1728单板的应用电压: 直流稳压9-12V
