solidworks2010绘制草图时，为什么有时无法标注尺寸？

与图形的约束有一定的关系，或者尺寸存在冲突，因此只能设置要驱动的某些尺寸，如下图所示.

几何关系

查看→绘制几何关系，这是为了隐藏您所说的几何关系符号.

查看→隐藏所有类型，以便可以隐藏所有注释.

建议不要隐藏，以便您可以更清楚地看到图形是否符合要求.

这意味着重用（共享）草图. 如果您看一下，肯定还有其他功能可以重复使用同一草图.

希望我能帮助您〜

对称的含义solidwork剖视图，后面的数字表示前几组对称通常具有3个相同的数字，两个对称图形，每个对称线段上形成一个完全对称的关系

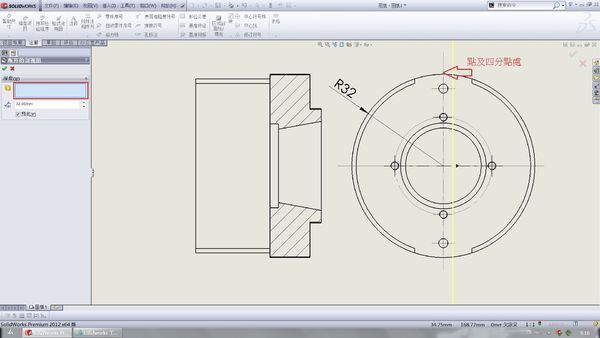

如何绘制solidworks2010工程图的局部剖视图？ _Job: solidworks2010工程图的局部剖视图的命令是“断面视图”. 断面图会在工程图中切割零件或装配体的一部分以显示“内部”. 绘图步骤如下: 1.单击绘图工具栏上的“断面图”图标，或单击“插入”，“项目视图”，“断面图”. 2.使用样条线绘制轮廓. （如果要对于样条曲线以外的轮廓，请在单击折断截面视图工具之前生成并选择）3.在截面视图对话框中设置选项（从折断截面视图中排除或紧固件），然后单击确定.4. 在断开的剖面视图PropertyManager中设置选项（切削深度）. 5.确认，完成.

完成绘制solidworks2010工程图的步骤: 1.创建一个视图，视图的数量和类型由零件的特定形状决定. 如有必要，您可以更改视图比例，尝试放大视图. 2.尺寸和形状公差，表面粗糙度等. 3.指定技术要求

如何将SolidWorks2010的默认投影方法更改为中国的视图投影方法. 将第三角度投影更改为第一角度投影. 将坐标轴更改为向上z轴，向外x轴，向y轴，主视图我的yoz曲面上的问题似乎不是工程图的工程图，而是要绘制的零件. 图）-右键-属性-投影类型-第一个透视图（已选择）

我使用SOLIDWORKS2010SP4版本在家中绘制设计吗？: 否，您可以将文件转换为STP或IGS，然后使用SP2版本进行转换.

正在寻求Solidworks2010视频教程，部分基本部分是中文版本. _: 我已经发送给您，教程语言: 简体中文（普通话）宝贝描述: 基本知识1. SolidWorks的功能介绍2.SolidWorks开始然后退出3. SolidWorks 2010工作界面4. SolidWorks鼠标素描的应用1.建立并退出素描环境2.绘制直线3.绘制矩形4.绘制平行线...

如何在Solidworks 2010中绘制下图中的图案::最低需要0.27元才能打开图书馆会员solidwork剖视图，请参阅完整内容>原始发行者: 傻pp爱笑Solidworks工程制图教程1.新文件和相关设置1.1新工程图文件有两种方法. 1.您可以单击文件以从打开零件的零件创建工程图. （在e69da5e6ba90e799bee5baa安装中...

SolidWorks2010工程图工程图纸是如何调整比例的: 自绘工程图2D最好从一开始就设置工程图比例（右键单击工程图属性-工程图比例尺的空白处），否则工程图绘制完成后将进行调整这是一团糟，不容易清理. 〜

您好老师，如何绘制SolidWorks 2010_的外螺纹: 当SolidWorks创建螺纹模型时，不需要切断圆柱体上的材料. 方法如下: 首先制作一个圆柱体（螺钉），然后单击“插入”-单击“注释”-单击“装饰线”，如下图所示. 单击圆柱体顶部的圆形边缘（下图中的“ Edge 1”），然后在“ Decorative Thread”对话框中输入各种线程. 参数值结束后，成功添加了外部线程（内部线程在此处类似地添加）. 如果按下此操作后模型未显示黑线圆圈，则可以单击“工具”-单击“选项”-单击“文档属性”-单击“详细信息”-选中“彩色装饰线”.

solidworks2010多边形绘制命令是什么？我怎么找不到呢？它不在草绘列中. : 输入草绘---工具---草绘实体---多边形或tools-custom-command-在草绘的右侧，将多边形的图标拖到使用左键的命令管理器，如图所示
