本例介绍一款采用555时基集成电路制作的简易超声波驱虫器,它在工作时能产生48kHz的超声波,可以驱赶在20O以内活动的蚊子,苍蝇,蟑螂和老鼠。
电路工作原理

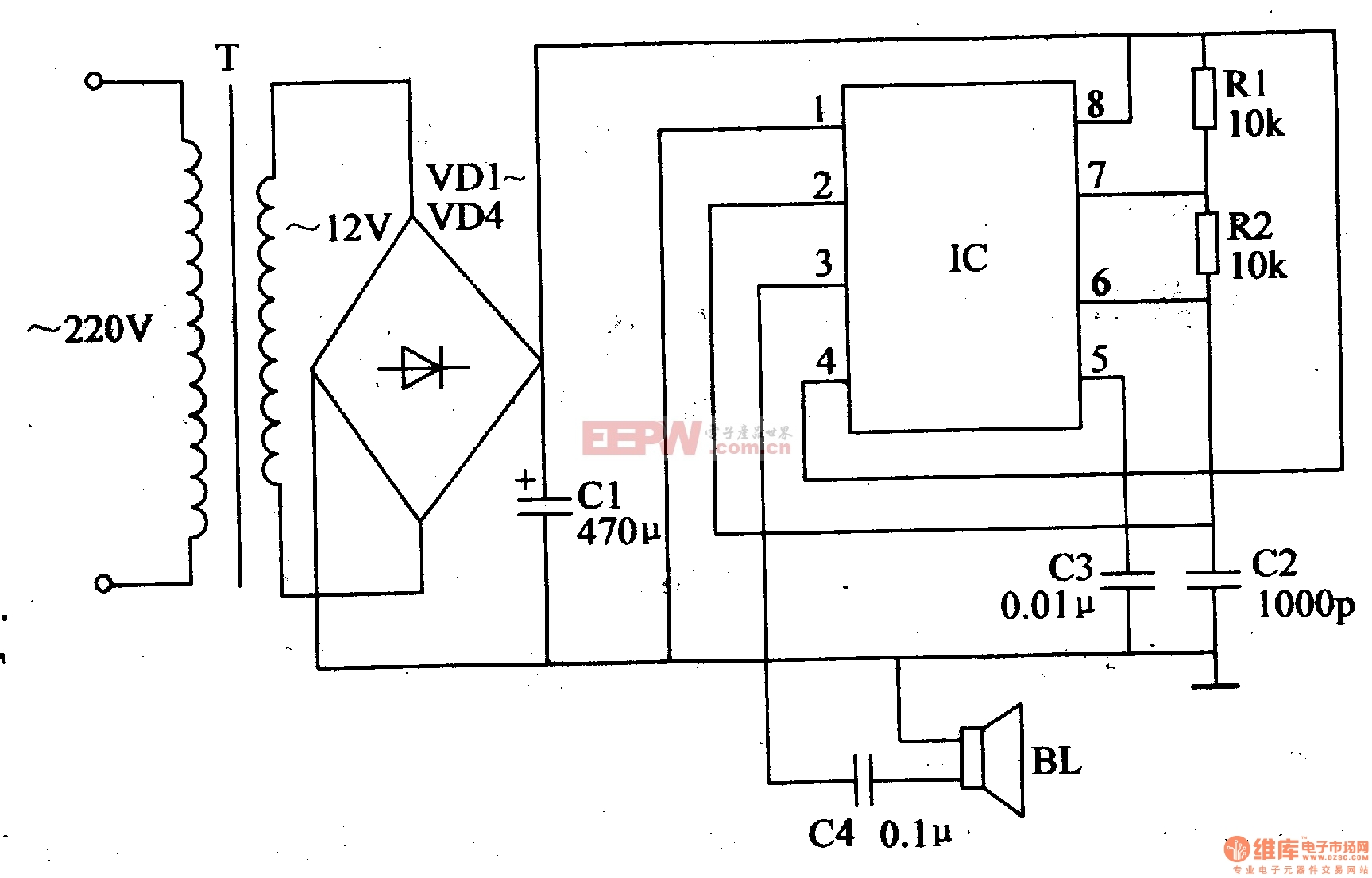

该电子驱虫器由电源电路和多谐振荡器组成部分成，如图4-178所示。

电源电路由电源变压器T,整流二极管VD1-VD4和滤波电容器C1组成。
多谐振荡器由时基集成电路IC和电阻隔器R1，R2，电容器C2，C3组成部分成，。
为耦合电容不得器；BL为扬声器。
接通电源后，交流220V电压经T降压，VD1-VD4整流和C1滤波后，产生12V（Vcc)直流电压供给IC。
多谐振荡器通电振荡工作后，从IC 的3脚输出频率为48kHz的矩形波，该矩形波通过BL转换成超声波并向外辐射出去，即可驱赶附近的害虫。
调整Rl、R2的阻值或C2的容量，可以改变多谐振荡器的工作频率。
元器件选择
Rl和R2均选用1/4W碳膜电阻器。
Cl选用耐压值为16V的铝电解电容器;C2选用高频瓷介电容器;C3和均选用独石电容器。
VDl-VD4均选用1N4007型硅整流二极管。
IC选用NE555型时基集成电路。
T选用3W、二次电压为l2V的电源变压器。
BL选用0・25W、8Ω的电动式扬声器。
