同频测试 只为验证GF114/gf104真身

转眼2011年快要走完一半,在这飞逝的5个月里,AMD和NVIDIA均已每周一个新品的速度发布产品,这其中不乏高性价比产品、薄利多销走量产品、高端旗舰形象产品,而在这其中NVIDIA的GeForce GTX 560的受关注程度较高,有关它的详细测试请阅读《无需"Ti"仍给力 GTX560鏖战A/N四战将》,。

GeForce GTX 560这款产品受关注的主要原因有两点,①GeForce GTX 560具备高规格;②GeForce GTX 560定价千元出头。这个价位段的性价比产品,逐渐被越来越多的用户所接受,毕竟该档次产品具备良好的性能,能够应对时下主流游戏运行在高画质下,同时价格相比旗舰产品仅为1/3左右。而且优异的超频性能,也会让产品具备更强的性能。


我并非马甲 GF104/GF114同频效能测试

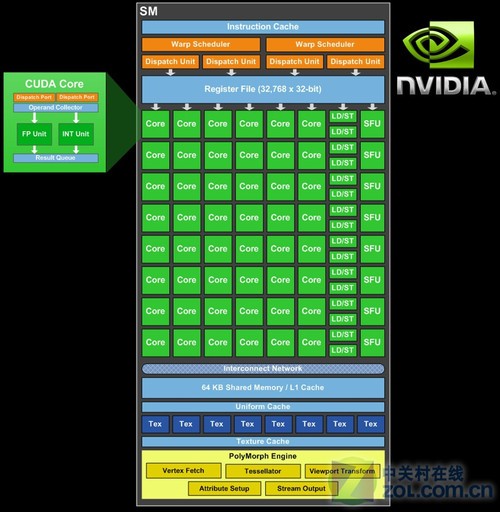

gf104/GF114核心架构

在GeForce GTX 560发布之前,GeForce GTX 460承担NVIDIA产品线中此责任。但是在GeForce GTX 560发布后,用户发现GeForce GTX 560和GeForce GTX 460二者之间有着惊人的相似点。例如核心硬件规格、例如显存规格、例如PCB选择上,那GeForce GTX 560是否会像当初GeForce GTS 250一样,仅是前作的换型号产品呢?

本文将针对此问题进行问题,进行一个所谓的“揭秘”。

gf104 / GF114 核 心 产 品

显卡型号 GeForce GTX 560 Ti GeForce GTX 560 GeForce GTX 460

市场定价 1999 元 1499 元 1399 元

GPU代号 GF114 GF114 gf104

GPU工艺 40 nm 40 nm 40 nm

GPU晶体管 19.5 亿 19.5 亿 19.5 亿

着色器数量 384 336 336

着色器组织 1D *384 1D *336 1D *336

ROPs数量 32 32 32

纹理单元数量 64 56 56

核心频率 822 MHz 810 MHz 675 MHz

着色器频率 1645 MHz 1620 MHz 1350 MHz

理论计算能力 1.89 TFLOPs 1.63 TFLOPs 1.36 TFLOPs

等效内存频率 4008MHz 4008 MHz 3600 MHz

内存位宽 256 bit 256 bit 256 bit

内存带宽 128.3 GB/s 128.3 GB/s 115.2 GB/s

内存类型 GDDR5 GDDR5 GDDR5

内存容量 1024 MB 1024 MB 1024 MB

DX版本支持 11 11 11

HD视频技术 PureVideo HD PureVideo HD PureVideo HD

通用计算接口 CUDA CUDA CUDA

通过上面的参数规格对比,GeForce GTX 560和GeForce GTX 460的规格如出一辙,不过就核心内部而言是否会像GF110和GF100一样做电路及生产工艺优化呢?笔者尽量通过本文的一些实际数据来揭开这些秘密。

产品:

简述gf104/GF114 制定测试方案

就gf104和GF114核心架构而言,二者并没有本质上的区别,同时在晶体管数量、工艺制程等方面也没有区别。

不过在GF110和GF100之间也存在上述的疑惑,难道NVIDIA仅仅就是修改了型号重新发布而已吗?其实在GF110和GF100二者之间还是存在区别,它的区别主要体现在制造工艺上,GF100的高功耗、高发热量等问题是由于核心漏电性控制不好,随后在GF110核心同时搭配专用的PCB得以很好的解决高功耗、高发热量问题。

那么在gf104和GF114上,是否也是这样的改进呢?


我并非马甲 GF104/GF114同频效能测试


gf104核心

我并非马甲 GF104/GF114同频效能测试

我并非马甲 GF104/GF114同频效能测试


GF114核心

本次测试方法:

①使用GeForce GTX 460 1GB、GeForce GTX 560 1GB、GeForce GTX 560 Ti 1GB三款产品;
②分别测试公版频率下3DMark Vantage、3DMark11及峰值整机功耗;
③统一823MHz/1646MHz/4008MHz频率(此为GeForce GTX 560 Ti公版频率),同时再测3DMark Vantage、3DMark11及峰值整机功耗。

接下来让我们直接进入测试环节。

产品:

测试平台及测试项目简介

● 测试系统硬件环境

性能测试使用的硬件平台由Intel 酷睿i7 2600K、微星P67A-GD65-H主板和2GB*2双通道DDR3-1600内存构成。细节及软件环境设定见下表:


测 试 平 台 硬 件

中央处理器 Intel Core i7 2600K

(4核 / 超线程 / 100MHz*34 / 8MB共享缓存)

散热器 Thermalright Ultra-120 eXtreme

(单个120mm*25mm风扇 / 1600RPM)

内存模组 Apacer PC3-12800猎豹套装 3GB*2(平台仅使用2条)

(SPD:1600 8-8-8-24-2T)

主板 微星P67A-GD65-H

(Intel P67 Chipset)

显示卡

NVIDIA 产 品

GeForce GTX 560 Ti

(GF114 / 1GB / 核心:823 MHz / Shader:1646 Mhz / 显存:4008 Mhz)

GeForce GTX 560

(GF114 / 1GB / 核心:810 MHz / Shader:1620 Mhz / 显存:4008 Mhz)

GeForce GTX 460

(gf104 / 1GB / 核心:675 MHz / Shader:1350 Mhz / 显存:3600 Mhz)

硬盘 Seagate 希捷 Barracuda 7200.12 1TB

(1TB / 7200RPM/ 16M<CLK>缓存 / 100GB NTFS<CLK><NOBR id=key16 oncontextmenu="return false;" onmousemove=kwM(7); target="_blank">系统分区)

电源供应器 AcBel R8 ATX-700CA-AB8FB

(ATX12V 2.0 / 700W)

显示器 DELL UltraSharp 3008WFP

(30英寸LCD / 2560*1600分辨率)
