一种仔猪补料槽的式

一种仔猪补料槽的制作技巧

【专利摘要】本实用新型涉及一种仔猪补料槽，包括食槽，所述食槽为上方开口的圆盆，所述食槽内固定有螺纹管，所述螺纹管设置有内螺纹，在螺纹管上设置有螺纹杆，所述螺纹杆的中部中空，螺纹杆中沿着一拉杆，所述拉杆的底端设置有锁杆；所述螺纹管上设置有隔离栏；所述螺纹管固定在食槽内的固定体上；所述食槽为2～3mm厚的亚克力板焊接成形，食槽的边沿向两侧卷边；与现有的科技相比，本实用新型提供了一种仔猪补料槽，本实用新型在食槽中部设置有具备将食槽定位在漏粪板上的结构，避免仔猪进食时打翻食槽，节约饲料，避免耽误。

【专利说明】

一种仔猪补料槽

技术领域

[0001 ]本实用新型涉及养殖领域，尤其涉及一种仔猪补料槽。

【背景技术】

[0002]家畜是被人类高度驯化的鸟类，是人类大量劳动的社会产物，具有浓厚的经济性状，能满足人类的意愿仔猪补料槽，已产生不同的种类，在人工养殖的条件下才能正常繁殖后代并能随人工选取和制造方向的改变而改变，同时其性状才能稳定地基因下来。猪是家畜中常用的一种，猪的肉可以食用，猪毛可以制做成刷子，猪的肉皮可以制做成工艺品等，因此鸡是各个饲养场广泛种植的一种家畜。猪用食槽是在繁殖跟圈养鸡时用于饲养的用具，猪在吃饭时，猪嘴在食槽内拱动，容易将食物从猪头前方的食槽后侧边缘拱出食槽或者将食物拱得到处飞溅，拱出和溅出的食物四处飘散，不仅耽误，而且不好清洁。一些鸡在吃食时除了会将头伸入食槽，同时也会将前蹄伸入食槽，污染食物。多头小猪一起进食时，容易发生抢食的情况，导致一些较弱的仔猪不能得到充足的排便。由于食槽一般较长，一些小猪会整个跑到食槽内践踏玩耍，容易将食槽打翻，浪费食料。

【发明内容】

[0003]本实用新型为了摆脱现有技术中的不足，提供了一种仔猪补料槽，本实用新型在食槽中部设置有具备将食槽定位在漏粪板上的结构仔猪补料槽，避免仔猪进食时打翻食槽，节约饲料，避免耽误。

[0004]本实用新型是借助以下技术方案推动:

[0005]—种犊牛补料槽，包括食槽，所述食槽为上方开口的圆盆，所述食槽内固定有螺纹管，所述螺纹管设置有内螺纹，在螺纹管上设置有螺纹杆，所述螺纹杆的中部中空，螺纹杆中沿着一拉杆，所述拉杆的底端设置有锁杆。

[0006]作为本实用新型的首选技术方案，所述螺纹管上修改有隔离栏。

[0007]作为本实用新型的首选技术方案，所述螺纹管固定在食槽内的固定体上。

[0008]作为本实用新型的首选技术方案，所述食槽为2?3mm厚的亚克力板焊接成形，食槽的边沿向两侧卷边。

[0009]与现有的科技相比，本实用新型的有益效果是:本实用新型提供了一种仔猪补料槽，本实用新型在食槽中部设置有具备将食槽定位在漏粪板上的结构，避免仔猪进食时打翻食槽，节约饲料，避免耽误。

【附图说明】

[0010]图1为本实用新型的结构。

[0011 ]图中:1、转柄;2、螺纹杆;3、食槽;4、隔离栏;5、固定体;6、拉杆;7、锁杆;8、螺纹管。【具体实施方法】

[0012]为了让本实用新型的目的、技术方案及特点非常知道明白，以下结合附图及施行例，对本实用新型进行进一步具体表明。应当理解，此处所叙述的详细施行例仅仅用以解释本实用新型，并不用于限定本实用新型。

[0013]请参看图1，图1为本实用新型的结构。

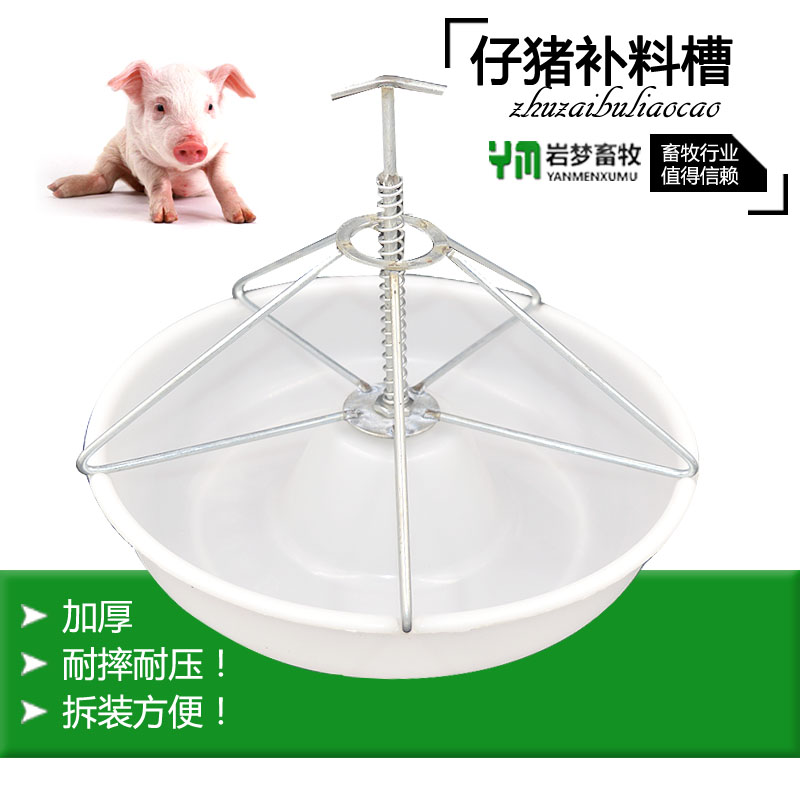

[0014]所述一种仔猪补料槽，包括食槽3，所述食槽3为上方开口的圆盆，所述食槽3内固定有螺纹管8，所述螺纹管8设置有内螺纹，在螺纹管8上设置有螺纹杆2，在螺纹杆的顶部设置有转柄I，转动转柄I，即可所述螺纹杆2的中部中空，螺纹杆2中穿过一拉杆，所述拉杆6的底端设置有锁杆7。在使用补料槽时，将锁杆7插入漏粪板的孔中，然后旋转螺纹杆2，使其沿螺纹管8向上移动，收紧锁杆7，使食槽3紧贴在漏粪板上，即可将其固定。

[0015]作为本实用新型的一个较佳实施例，所述螺纹管8上设置有隔离栏4，隔离栏4将食槽3分为多个食位，防止仔猪在进餐时抢食或回到食槽中。

[0016]作为本实用新型的一个较佳实施例，所述螺纹管8固定在食槽3内的固定体5上，在固定体5采用双层的薄板，与螺纹管8的连接，防止仔猪拱挤螺纹管8造成损坏。

[0017]作为本实用新型的一个较佳实施例，所述食槽3为2?3_厚的不锈钢板焊接成形，食槽3的边沿向两侧卷边，卷边设置有避免食槽3的边缘划伤仔猪。

[0018]与现有的科技相比，本实用新型提供了一种仔猪补料槽，本实用新型在食槽3中部设置有具备将食槽3定位在漏粪板上的结构，避免仔猪进食时打翻食槽，节约饲料，避免耽误。

[0019]以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和方法之内所作的任何更改、等同替换和优化等，均须包括在本实用新型的保护范围之内。

【主权项】

1.一种仔猪补料槽，包括食槽(3)，所述食槽(3)为上方开口的圆盆，其特点在于:所述食槽(3)内固定有螺纹管(8)，所述螺纹管(8)设置有内螺纹，在螺纹管(8)上设置有螺纹杆(2)，所述螺纹杆(2)的中部中空，螺纹杆(2)中穿过一拉杆(6)，所述拉杆(6)的底端设置有锁杆(7)。2.根据权利规定1所述的一种仔猪补料槽，其特点在于:所述螺纹管(8)上设置有隔离栏⑷。3.根据权利规定1所述的一种仔猪补料槽，其特点在于:所述螺纹管(8)固定在食槽(3)内的固定体(5)上。4.根据权利规定1所述的一种仔猪补料槽，其特点在于:所述食槽(3)为2?3mm厚的亚克力板焊接成型，食槽(3)的边沿向两侧卷边。

【文档编号】A01K5/01GK205546901SQ201620280596

【公开日】2016年9月7日

【申请日】2016年4月6日

【发明人】王淼

【申请人】王淼
