小米小爱智能闹钟可以用语音进行定时、倒计时、记事等多种功能修改,还可以听新闻娱乐信息、控制智能家居。属于老生常谈的智能家居的控制入口,只不过更加简单。这次小编将对其进行拆解学习。
从包装盒里将小米小爱智能闹钟取下来,观察器外观。

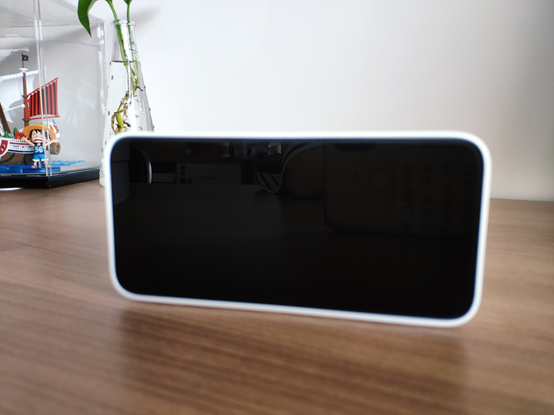

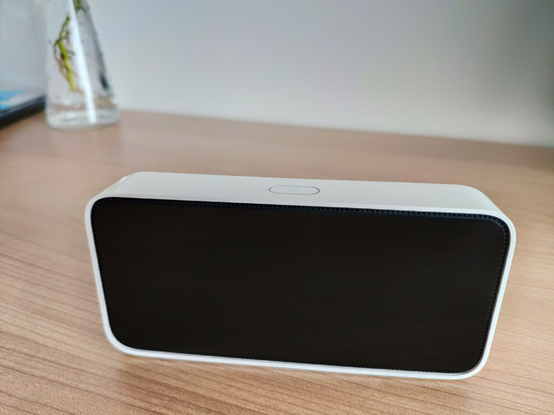

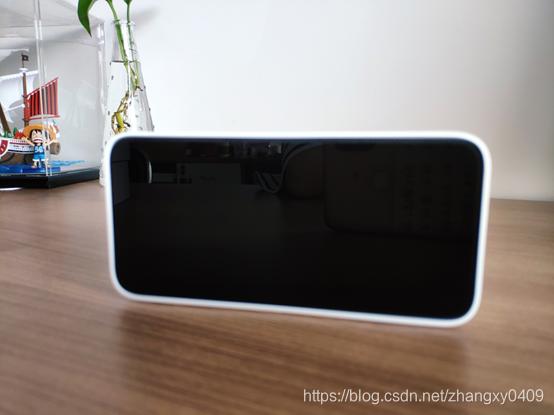

从正面看,是一个白边框加白色的显示屏,黑色显示屏的周围设计有均匀排布的方形装饰盲孔。

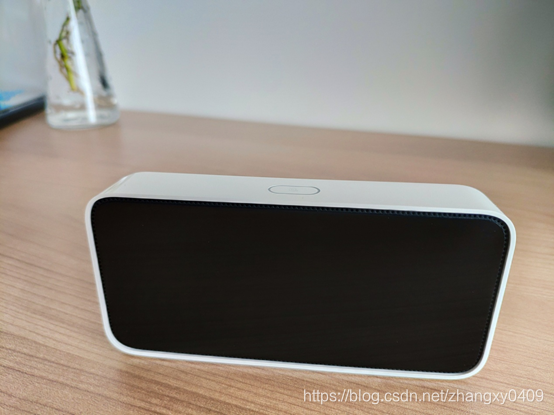

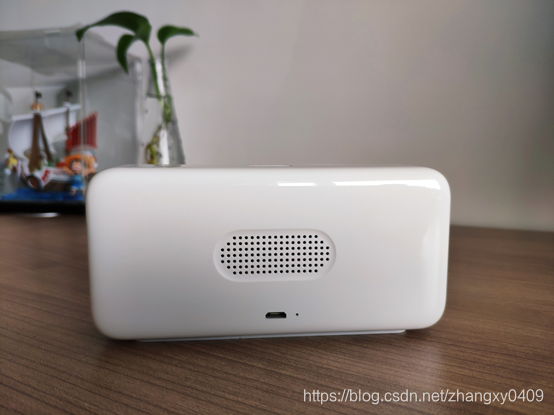

从正面看,机身通体乳白色,有光泽,背面中部直槽形内设计有出声孔,它的正下方是电池接口和复位按钮。

产品顶部中央是产品的Key及圆形指示灯,用来开关麦克风/铃声。

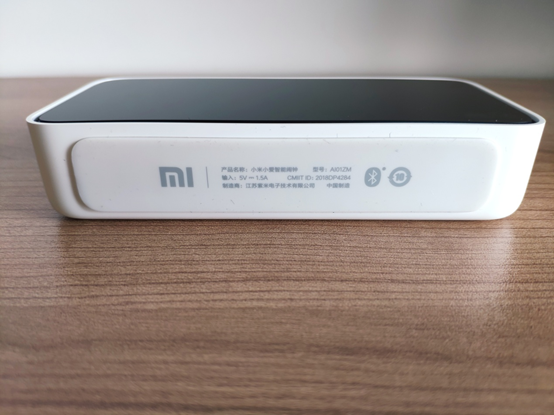

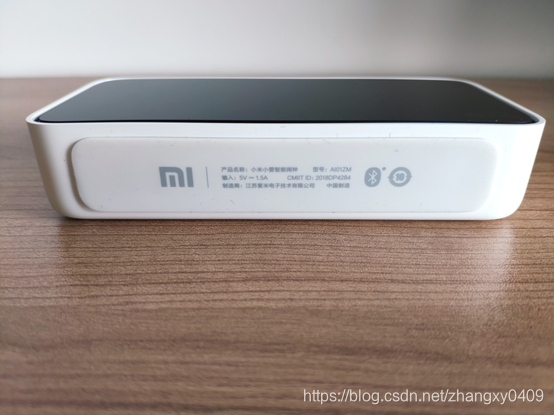

产品上面粘贴有一个防滑垫,上面印有产品名称、型号、电压等信息。

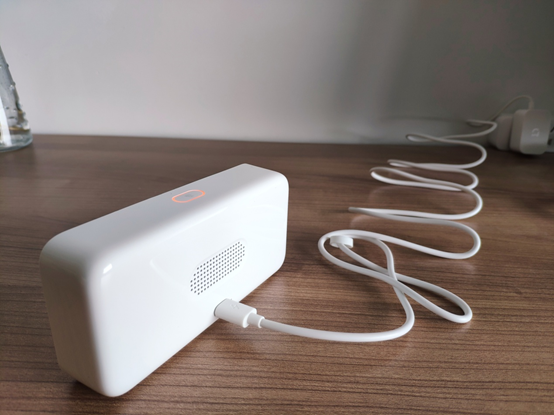

接上电源。产品底部按键处的圆形指示灯亮。白色表示正常工作;红色表示麦克风静音;橙色表示未联网/网络异常。

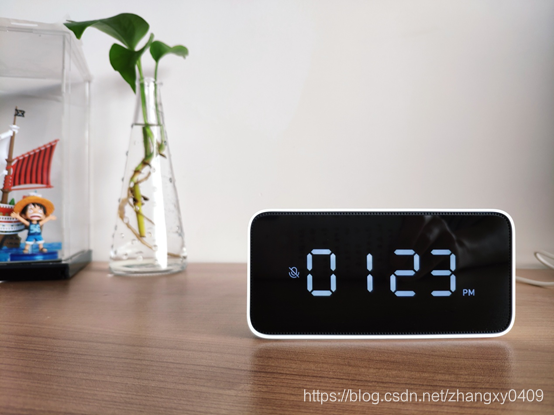

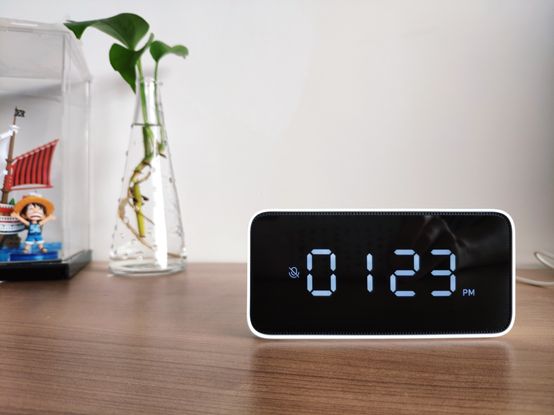

产品背面显示屏亮,采用黑色的背光源。黑白配色,很符合小米一向的审美,给人很舒服的觉得。
开始上手拆解,查找两处:一是底座下的防滑垫(里面或许隐藏有螺丝),二是液晶屏。

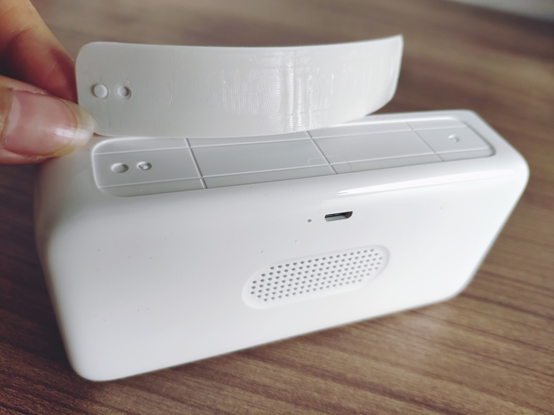

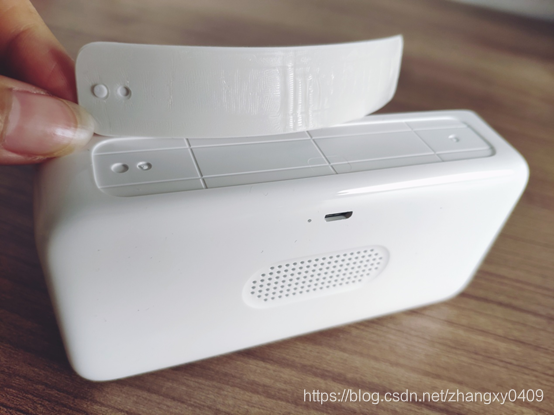

先将支架的防滑垫卸下,发现上面不仅两个注胶口和一个定位凹槽外并没有看到螺丝。将拆卸突破口转移到产品正面的显示屏。

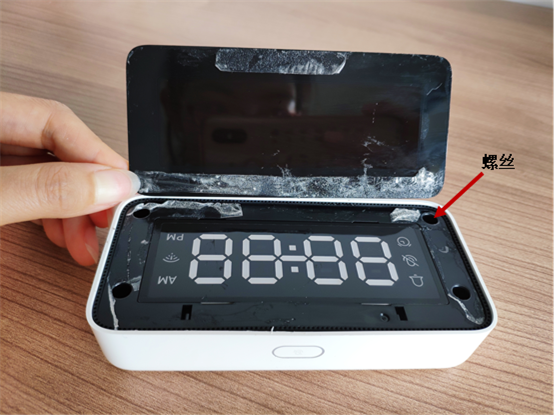

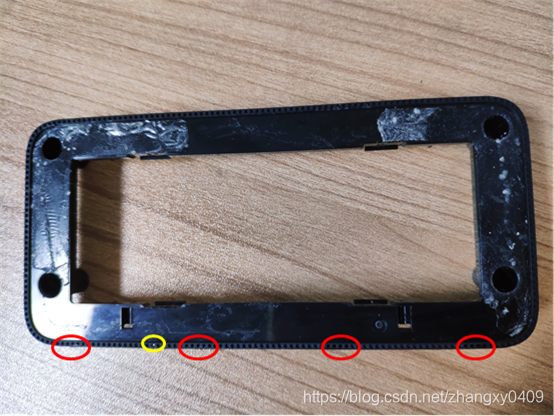

用撬棒沿着显示屏的两边顺时针慢慢的将产品背面的白色透光板卸下(拆卸时要小心谨慎,防止误伤或丢失显示屏),可以看见在透光板的两边使用了圆形双面胶结构进行粘贴。

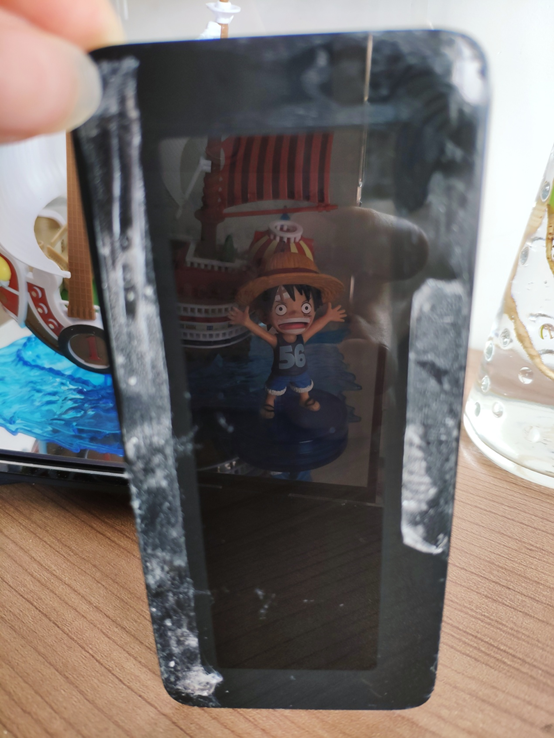

黑色透光板选用了PMMA材料,中央显示部份透光,周边粘胶的根部不透光小米闹钟 收音机怎么打开,应该是运用了遮喷工艺。

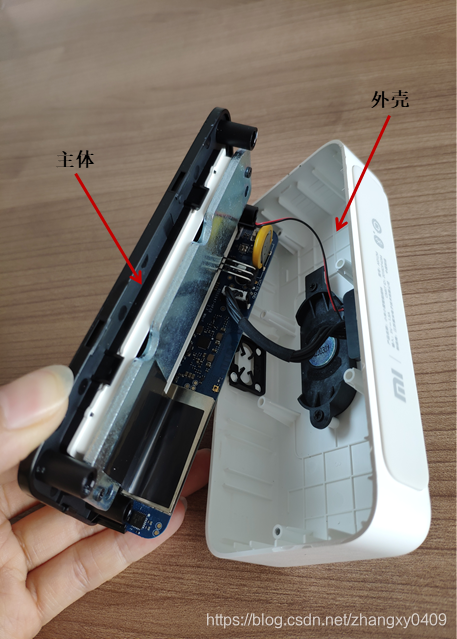

将产品外部四个角上的螺母卸下,拔下接插件,将产品外部主体与产品外壳分开。

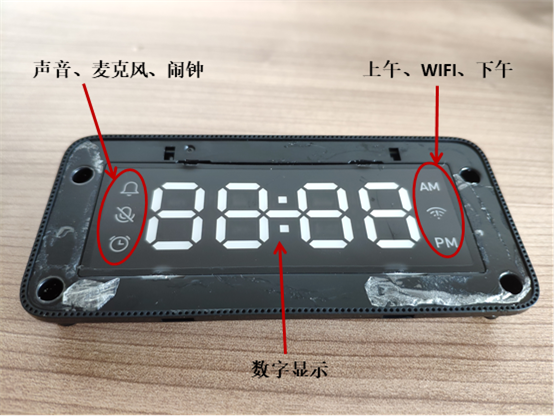

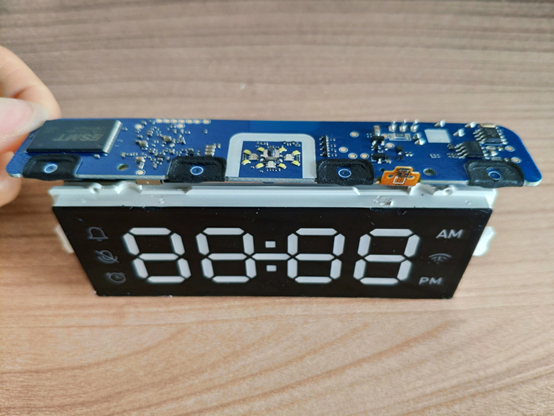

主体正面有声音、麦克风、闹钟、上午、WIFI、下午、数字显示等标志。

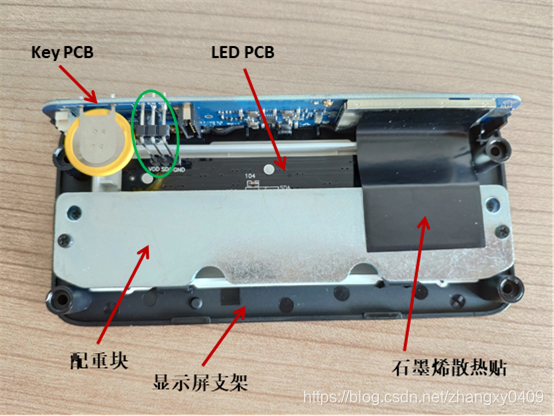

主体正面映入眼帘的是一块冲压成形的铁板,在整个结构中有起到配重块的作用。

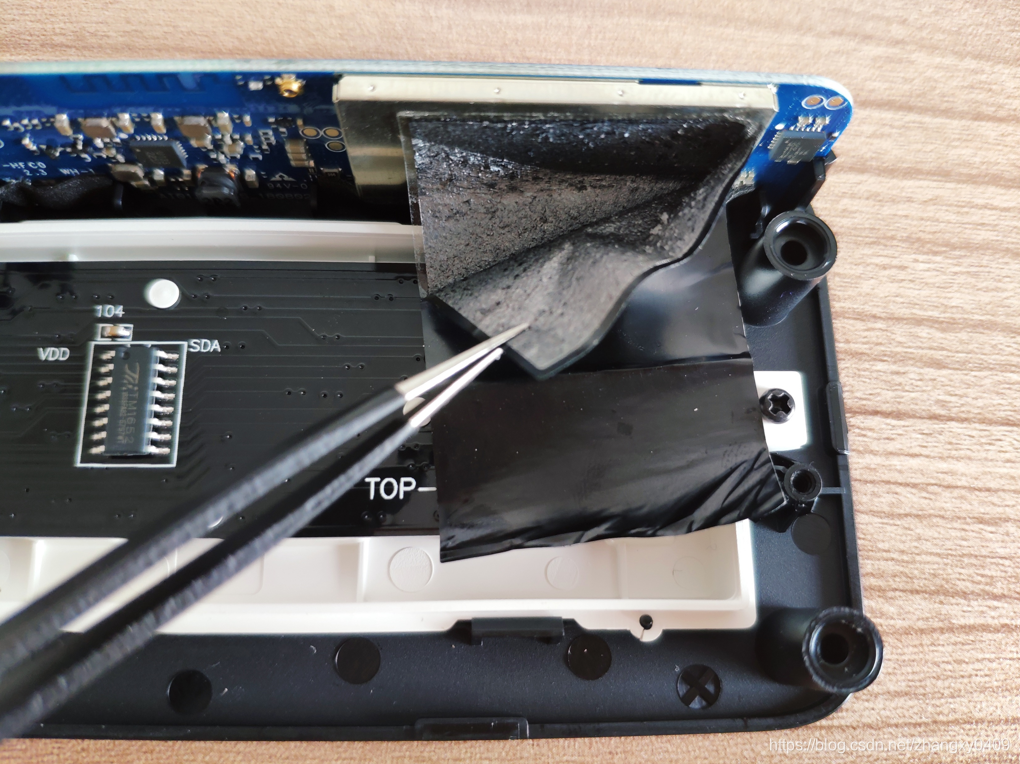

主PCB上的一块主控芯片设计有一个屏蔽罩主控芯片上面贴有导热胶,通过石墨导热贴将热量传导到铁板上进行散热。该种散热方法在当时拆解的国产运动相机的之后也出现过。

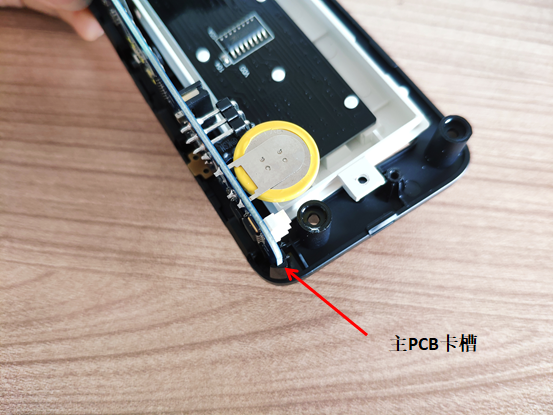

主PCB与显示屏支架通过螺丝及抽拉的方法固定,将配重块及主PCB上的螺母拧下,将配重块卸下小米闹钟 收音机怎么打开,再拧下LED PCB支架两端的螺钉(下图2蓝圈标出),将主PCB从显示屏支架上的槽中抽拉下来,完成两块PCB的拆卸。

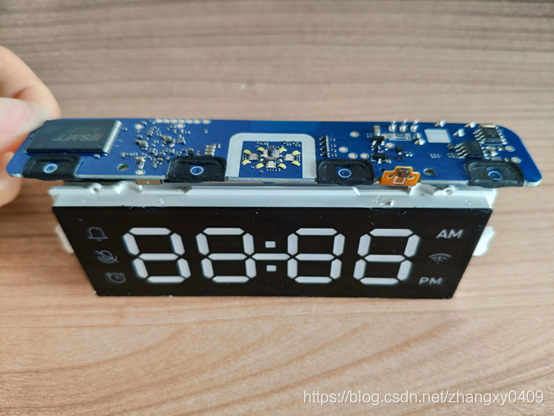

主PCB的边沿设计有四个均布的贴片拾音麦克风,周边粘贴有衬垫,用来吸音、减震、防止干扰及密封音腔。主PCB的中部Key的两旁设计了8个白光LED灯和4个双色LED灯,来推动不同工作状况下的指示性作用。

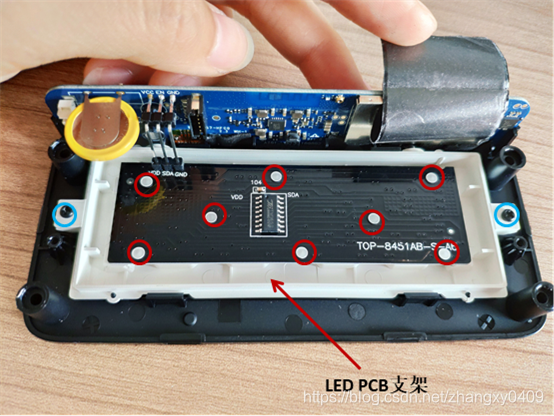

LED PCB通过脉冲热熔的方法固定在LED PCB支架上,可以发现有8个热熔柱。

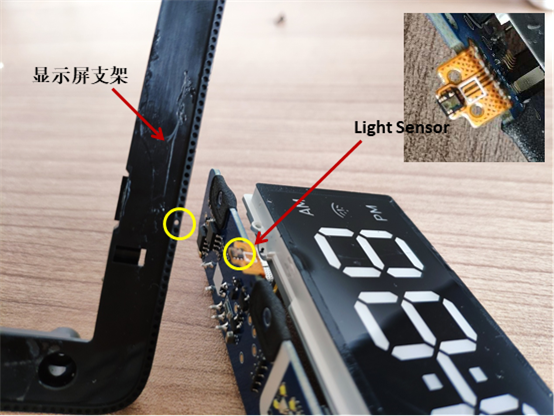

主PCB的FPC上有一个Ambient Sensor,与显示屏支架上对应的方形凹槽相配合,用来感知外界环境光线强弱,以此来手动调节显示屏亮度。对应于4个拾音麦克风的位置也设计有方形凹槽,黑色圆孔和外边框的方形装饰孔重叠在一起,在拆解之前的外观中即使不认真查看,不容易被看到,提升了美观性。

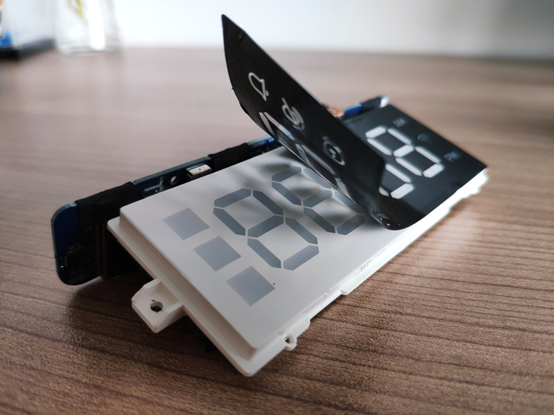

LED 数码管表面粘贴有对应的白色金属薄膜,简化了数码管的设计,是个节约费用的好方法。

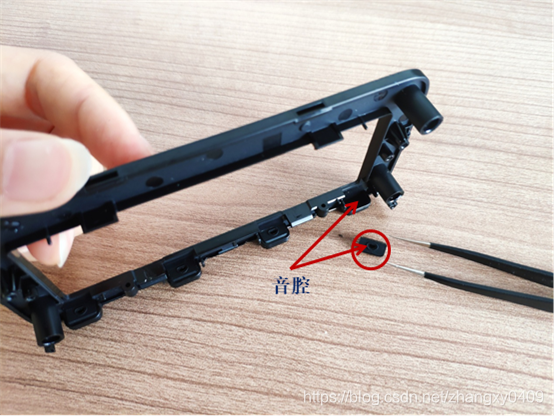

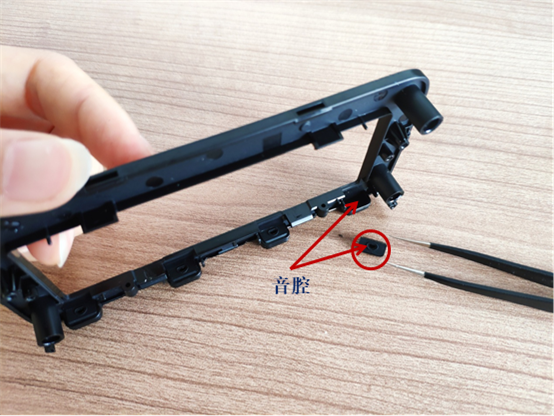

Key PCB支架上,4个麦克风对应的凹槽中,分别设计有4个音腔。

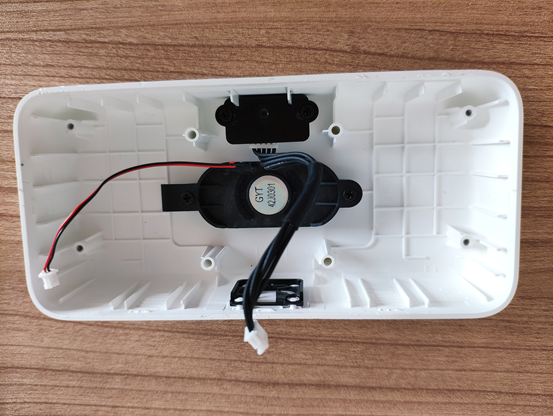

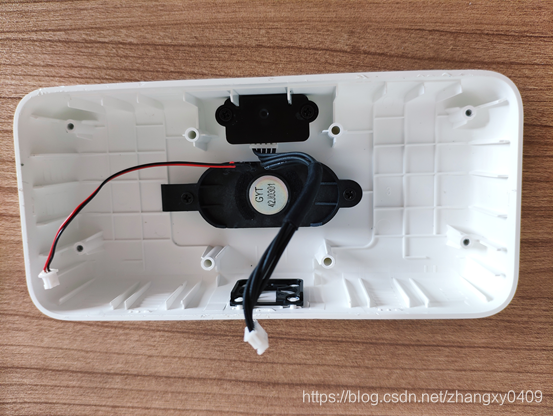

产品外壳内部还有电池接口/复位Key PCB及支撑板、扬声器、Key及支架。

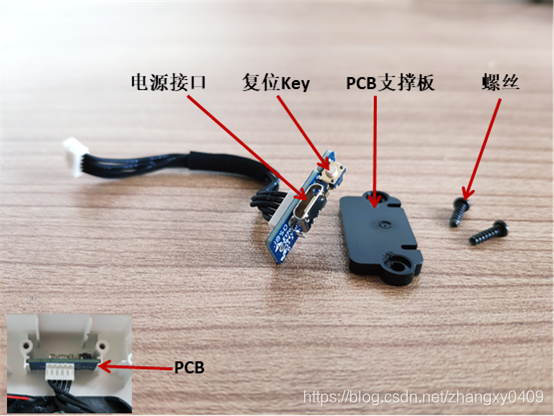

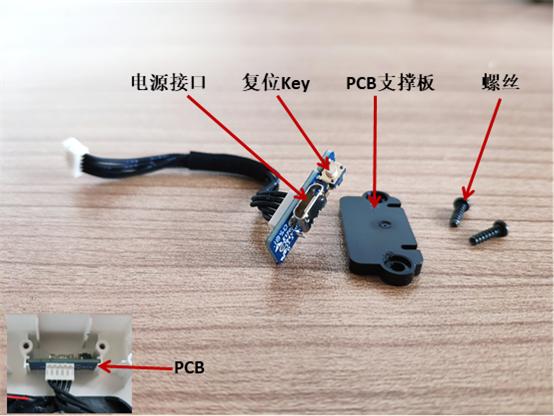

将电源插槽PCB支撑板上的两颗螺钉拧下,取下PCB支撑板,沿着外壳的两条筋将PCB向上抽拉下来就能。由于电源接口会被一直插/拔,在PCB的底部增加一块支撑板,可以降低电池插槽PCB的结构稳固性,防止电池插拔造成的接口开裂、脱落。

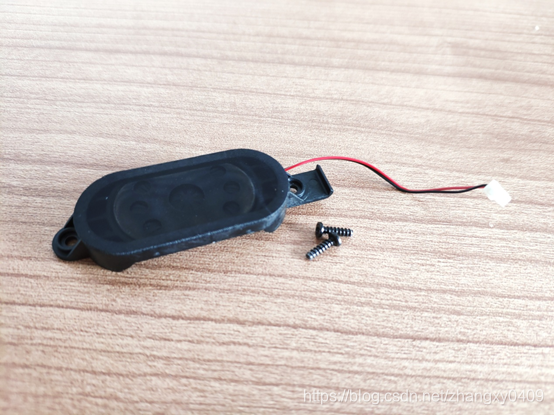

将扬声器两边的螺钉拧下,即可将扬声器卸下。

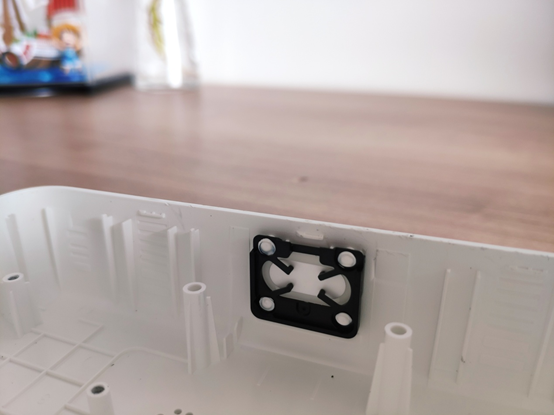

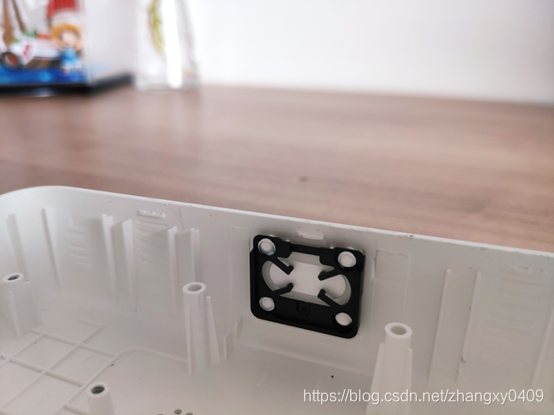

顶部Key部分的构架与之前的拆解中按键的设计思想大同小异,都是利用塑料材料的弹性来为按键提供回弹力。依旧是借助脉冲热熔的方法将Key处的底座固定在产品外壳上。
完成拆卸。
两块PCB之间借助单排针连接存储数据,呈“L”形堆叠,而不是常用的双层堆叠,合理运用空间,构思精妙;冲压板既可以作为PCB的装配基准,又可以作为配重块,还可以辅助导热。这种构架设计较好,同以前同类产品中支架固定壳体配重块的方法非常灵活。麦克风配合结构的小音腔设计和拆解过的智能音响类产品类似,再设计音箱类产品的之后一定要注意;收音孔和装饰孔配合让外型非常协调等设计也值得小编学习。
