第六篇 Mental Ray的全局照明

本节课我们来学习Mental Ray的全局照明的设置。单击此处下载场景文件(ZIP压缩, 20.6K)。全局照明是Mental Ray渲染器的一种高级的照明算法，它能实现光能传递的特殊渲染效果，用来模拟真实的环境光线。

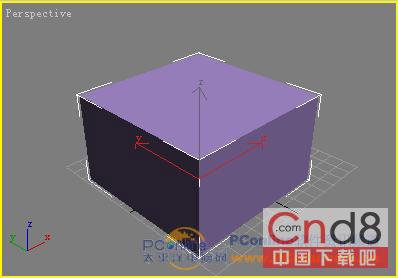

1、创建基本场景。首先创建长方体。在命令面板上单击Create／Geometry钮，单击Box工具，在Top视图中创建一个长方体，我们将用它来作为一个房间。mental ray 全局照明设置其参数为：Length：100，Width：100，Height：60，如图1-1所示。

图1-1

2、创建球体。在创建命令面板上，单击Sphere钮，在命令机板的下方勾选Base to Pivot项，在Top视图中创建一个球体，设置其参数为：Radius的值为20，调整到如图1-2所示的位置。

图1-2

3、创建灯光。在命令面板上单击Create／Lights，单击Omni钮，在Top视图中创建一盏泛光灯，在修改命令面板中将灯光的投影选项打开，然后在Front视图中调整到如图1-3所示的位置。

图1-3

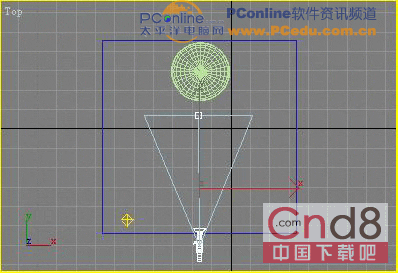

4、创建摄影机。在命令面板上单击Create／Cameras，单击Target钮，在Top视图中创建一架摄影机，如图1-4所示，然后激活透视图，按下键盘上的Ｃ键，将透视图转换为摄影机视图。

图1-4

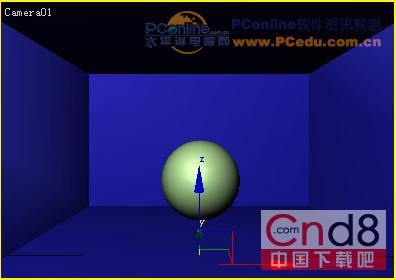

5、加入反转法线命令。选择图中的长方体，在命令面板上单击Modify钮进入修改命令面板中，在其下拉列表中为它加入一个Normal的命令，勾选命令面板下方的Flip Normal命令，然后再调整一下摄影机的观察角度，这样基本场景我们就创建完成了，最终创建完成的场景如图1-5所示。

图1-5

图1-6

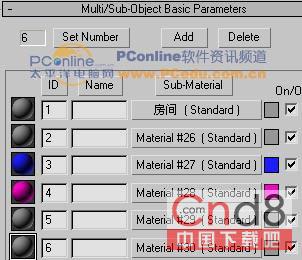

7、将第3号材质设置为蓝色，第四号材质设置为粉色，这样房间的材质我们就设置完了，如图1-7所示。

图1-7

图1-8

9、场景测试渲染。使用Mental Ray渲染器对摄影机视图进行测试渲染，效果如图1-9所示。

图1-9

10、全局照明设置。mental ray 全局照明在场景中选择长方体，单击鼠标右键，在弹出的窗口中选择Properties项，单击进入MentalRay设置项，勾选GenerateGlobal IIIumination产生全局照明选项，这样长方体就会发射出光亮子，从而产生全局照明效果。如图1-10所示。

图1-10

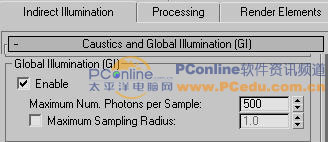

11、在工具栏上单击RenderSceneDialog工具打开渲染设置对话框，单击进入Indirectlllumination栏中，勾选Globallllumination选项下的Enable，这样我们就打开了产生全局照明的设置，如图1-11所示。

图1-11
