交流控制器门户功能的典型配置示例

应用简介

随着智能手机和平板电脑等移动互联网终端的普及，越来越多的酒店，购物中心，饭店等服务场所需要为客户提供免费的Wi-Fi. 无线访问用户的身份验证和广告信息的推送已成为此类公共无线网络的基本要求.

AC控制器支持Portal功能，认证方式灵活，可以支持广告推送. 本文通过典型的应用示例介绍Portal认证功能的应用和配置.

目前，仅TL-AC100和TL-AC200不支持Portal认证功能. TL-AC1000 1.0的设置界面略有不同. 有关详细的设置方法，请单击: [TL-AC1000 1.0]典型门户功能配置示例.

需求分析

一个购物中心需要实现无线覆盖，以便为客户提供无线网络访问权限，并且具有以下需求:

1. 客户访问无线网络后，页面重定向到登录WEB页面，广告信息通过WEB页面推送；

2. 您需要在WEB页面中输入正确的用户名和密码，并且只有通过身份验证后才能访问Internet.

根据用户的实际需求，需要配置AC和服务器. 有关本文中的配置参数，请参考下表.

注意: 以上参数仅供参考，实际配置以实际环境参数为准.

应用拓扑

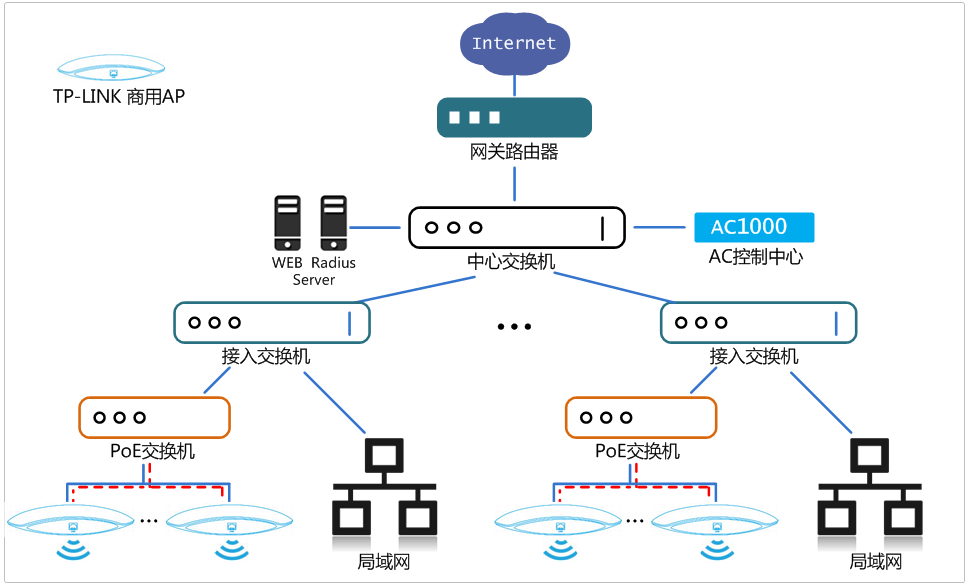

根据用户需要，AC，AP和服务器连接参考拓扑如下:

AC控制器管理AP应用参考拓扑

设置方法

1. 交流控制器的基本参数配置

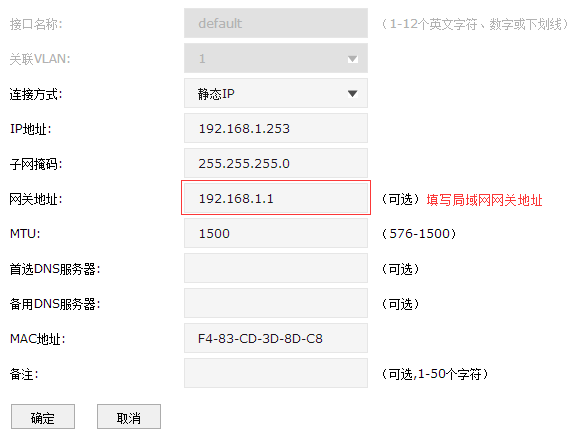

为了确保AC可以与WEB服务器和身份验证服务器正常通信，需要为AC管理界面配置网关. 单击“网络设置>接口设置”，然后在系统默认条目后单击“编辑”.

，在网络中填写正确的网关（路由器的IP地址），如下所示:

注意: 如果网关地址和AC管理IP地址不在同一网段，为了便于管理，建议修改AC管理IP地址和网关在同一网段.

2. 无线射频绑定

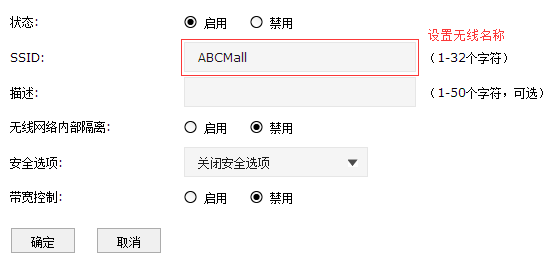

单击“无线管理>无线服务”，单击“添加”，然后设置SSID，如下所示:

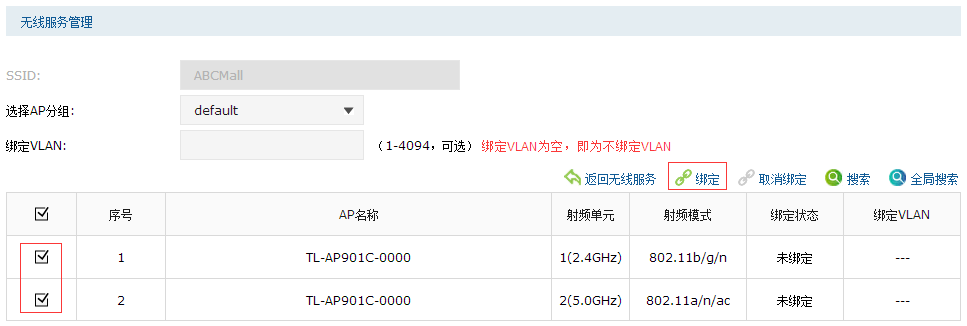

在新条目后单击RF绑定

，绑定VLAN为空，检查要绑定的AP，然后单击

，如下所示:

3. 验证服务器设置

有两种类型的身份验证服务器，一种是AC内置身份验证服务器，另一种是外部身份验证服务器. 下面介绍两种身份验证服务器设置方法.

AC内置身份验证服务器: AC控制器随附一个身份验证服务器. 如果未构建专用的身份验证服务器，则可以使用内置服务器来设置身份验证服务.

外部身份验证服务器: 专用的身份验证服务器，例如Radius服务器.

（1）使用AC内置身份验证服务器

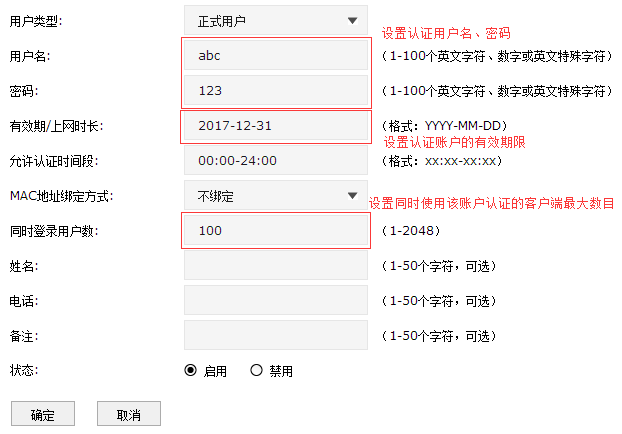

单击“身份验证管理>用户管理”，单击“添加”web portal服务器，设置身份验证用户名和密码，并根据实际需要设置其他身份验证参数，如下所示:

（2）使用外部身份验证服务器

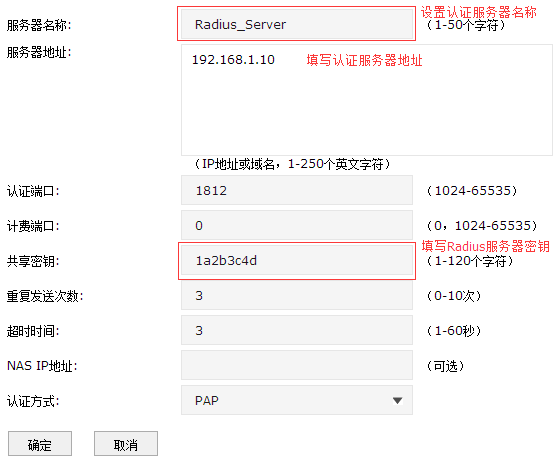

单击“身份验证管理>身份验证服务器> Radius服务器”，单击“添加”，填写Radius服务器的IP地址作为服务器地址，共享密钥为Radius服务器密钥，如下所示:

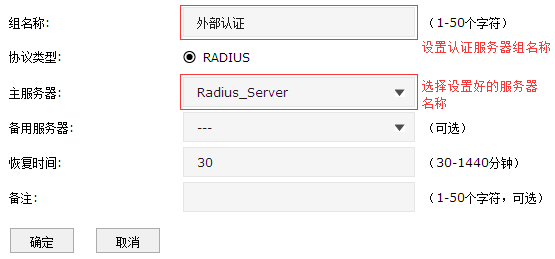

单击“身份验证管理>身份验证服务器>身份验证服务器”，单击“添加”web portal服务器，主服务器选择上一步中设置的Radius服务器名称，如下所示:

4. 门户网站认证设置

WEB服务器类型分为两种，一种是AC内置WEB服务器，另一种是外部WEB服务器:

AC内置WEB服务器: AC控制器随WEB服务器一起提供. 如果未构建专用的WEB服务器，则可以使用内置服务器来设置身份验证界面.

外部Web服务器: 已构建的专用Web服务器.

下面介绍两个WEB服务器服务器和两个身份验证服务器的设置方法:

（1）使用AC内置WEB服务器和内置身份验证服务器
