在这个拆解中,我们撕开三星的无线充电器来检查其内部组件。
视力检查
凌通目前已备妥5瓦及15瓦无线充电方案,其中15瓦tx装置端取得wpc联盟认证,5瓦、15瓦均获得该联盟认证,非苹及苹果两阵营无线充电商机通吃,未来计划将无线充电tx板与rx接收端二合一产品, 特色为体积小并可与qi标准兼容,可提供行动装置专用无线充电。在无线充电技术上,采用了标准的qi协议并通过认证,支持最新的iphone8/8p、iphonex、三星s7/8等市场主流的无线充电设备。它采用美国idt方案,与qi标准无线充电兼容,不仅支持iphone8、8plus和iphone x三款苹果手机的无线快充,还支持小米mix 2s、三星s6、s7、s8、note 5、note 8等机型的无线快充。
这款坚固耐用的充电器非常轻巧,款式非常不错,而且感觉非常完美。

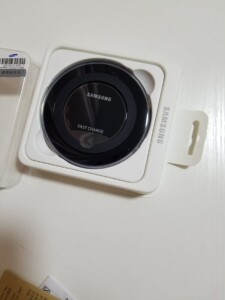

三星的无线充电器(EP-PG9201)。图片由亚马逊提供。

奇怪的是,我无法找到任何说明这个焊盘能够传输多少功率的规范。但是,可以假定设备的传输功率不会超过9W,这个数值是基于2.0A的5.0VDC的输入规格,假定系统效率为90%。
无外螺纹
机身顶部底部方面,配备了3.5mm耳机接口,microusb充电和数据接口(采用5v/2a标准充电头)、降噪麦克风和红外遥控传感器。nexus4 的外观还是比较简约的,整个机身外部只有机器底部存在两颗螺丝,而其他部分都是由卡扣固定,因此拆解起来也相对简单,拧开螺丝之后用撬棒撬开卡扣即可拆卸 下背壳。它的顶部填充和底部填充分别为 6 和 12 像素。
扭螺丝的时候用手部力气扭就行,不用借助脚了,否则容易扭太紧导致螺丝被扭断。没有的事,车管所给的螺丝就是平头的扭到底刚刚好,需要提醒的是,现在车管所给的螺丝应该都是防盗的那种,就是只能上,不容易下,所以,要四个螺丝都带上再扭,不然可着一个螺丝扭紧,其他螺丝孔位不合适需要调整牌照框位置的话,麻烦了,因为不容易下,所以一定要四个螺丝都上一半,再扭紧。模具装置,客户需求先把模具放到工作台上面,即龙门架,以及油缸方位把模具摆好,模具尾巴支撑在支架上面,龙门架方位有俩个锁螺母的孔径,首要模具放上去后不必着急扭住螺丝,先把冲刀啦起来,用冲刀连接油缸冲头方位,调整好模具方位是不是有偏斜等,调整好,客户先把冲刀上下啦动,是不是很顺利,即(拉起来后铺开自行坠落)为调试好,再把螺丝固定冲刀方位。

认真考虑后发现,这个充电器似乎不能用锤子或Dremel电动打磨机。只有在分开两件之后,我才看到三星的隐藏连接机制:顶部和底部的部件拧在一起。但是,如果使用正确的工具(非常薄的),可以松开锁定装置,然后松开两个部件,但仍可能需要付出一些努力(参见下图)。三星无线充电器没反应
使用四个标签和插槽,通过扭转动作将两个部件固定在一起。
锁定机制。左侧的标签可以使用正确的工具按下,从而可以解锁设备。然后可以通过解开顶部和底部部件来打开外
内部电子部件和组件

小米推出的无线充电器,运用qi无线充电协议,以7.5w功率快充,2小时40分即可充满电,可支持mix 2s和iphone x等手机,价格为99元。这种方式的充电距离在电磁感应式与波式之间,优点是传输功率较大,能够达到几千瓦,可以同时对多个设备进行充电,不要求两个设备之间线圈对应。如应用于手机背部、牙刷底部和充电底座集成线圈,产生磁场,两个线圈的相互作用能够传输电流,从而实现无线充电。
内部电气组件由一个单独的PCB和一个大型线圈组成。
检查和解剖PCB
印制电路板非常简单,它使用很少数电子元件(参见下图)。尽管这些IC都有明显的标记,但我无法找到电压调节器和“电流设备”的数据表,我假定它们是高速二极管或FET。

主要的电气元件
拆除EMI屏蔽罩
由于在PCB的其他地方没有找到处理器,所以屏蔽在下面的IC(EMI对策)就是这个无线充电系统的大脑。
位于屏蔽罩下方的IC清晰地显示在下图中。三星无线充电器没反应该IC由IDT制造,部分标识为P9235,该器件是IDT制造的无线功率传输应用<3W的发射控制器。
屏蔽下面的IC就是系统的大脑。
结论
三星新的无线充电板(EP-PG9201)看起来是简单而精心设计的,精心打造的力传输设备。我个人不拥有力传输设备(发射器或),所以我不能评价这个设备的工作性能。但是,我可以说,根据IDT控制器的最大功率传输规格(3W),以及该器件列出的输入电压和电流规格(5V和2A),该系统看起来相当低效(30%) 。也许这种低效率与其他类似的力传输系统是一致的。
