【涨知识】蓄能器的原理和作用

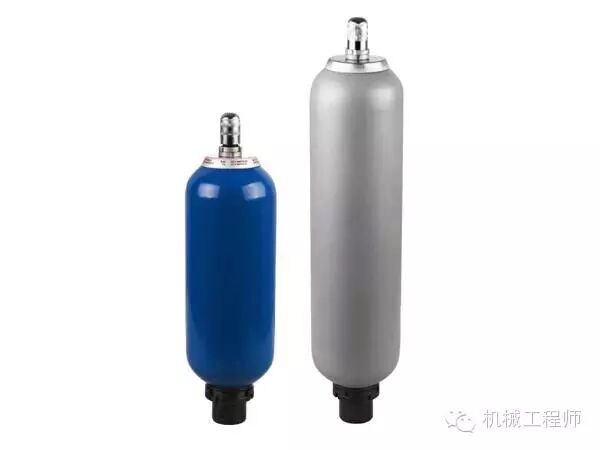

一、什么是蓄能器

液压蓄能器是储存能量的一种装置。在蓄能器中，储存的能量以压缩气体、压缩弹簧或提升的载荷形式储存，施力于相对不可压缩的流体。

蓄能器在流体动力系统中非常有用，它用来储存能量、消除脉冲。它们可以用在液压系统中，通过补充泵的流体，来减小流体泵的规格。这是通过在低需求阶段，储存泵里的能量完成的。他们可以作为波动和脉冲的减缓和吸收器。他们可以缓冲捶击，在液压回路中减少由于动力气缸的突然启动或停止所引起的振动。吸收器原理当液体受温度升高和下降的影响时，蓄能器可以在液压系统中用来稳定压力变化。他们可以分配受压流体，例如润滑脂和润滑油。

2、密封件：干气密封、液压密封、气动密封、动力传动密封、旋转密封、磁性流体密封、浮动油封、机械类密封、骨架油封、流体密封、压缩机密封、化工密封、电气密封、机车用密封、泵釜密封、泵（阀）管道密封、陶瓷密封、波纹管密封、活塞密封及弹簧密封等。yt1电力液压推动器由两部分组成,驱动电动机及器身(离心泵),器身部分由盖、缸、活塞、叶轮及转组成.当通电时,电动机带动转达轴及转轴上的叶轮旋转,在活塞内产生压力,在此压力影响下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推杆及横梁迅速上升.通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者),产生机械运动.(若与ywz系列液压推动器匹配则松闸).当断电时,叶轮停止旋转,活塞在负荷弹簧力及本身重力作用下,迅速成下将,迫使油重新流入活塞上部,这是仍然通过杠杆机构恢复原位.(若与ywz系列制动器匹配则抱闸).。表2-4 第二阶段压铸速度的分析活塞上的压力pp pp=p0(1-ζx)-(0.5ρflv2/g)[1+ξdp(ak/adp)2-(ak/aa)2]-(ρfl/g)(dv/dt)[(ak/adp)l2+x(ak/aa)(l-l0)]p=k3v2+(h3+ρflx/g)(dv/dt) 活塞速度v活塞加速度dv/dt dv/dt=[0.97akp0(1-ζx)-k1v2]/h1 说明 pp——作用在活塞上的压力（pa）p0——在τ=0时的蓄压器内的压力（pa）ζ——蓄压器系数（m-1）ak——活塞面积（m2）aa——蓄压器面积（m2）l0——在τ=0时蓄压器内的气体高度（m）x——在τ时间内冲头移动的距离（m）ρ——压力液的密度（kg/m3）v——活塞速度（m/s）g——重力加速度（m/s2）ξdp——动力系统内相应于速度vdp所有阻碍处的阻力系数总和adp——驱动管道面积（m2）dv/dt——活塞加速度（m/s2）l2——驱动管道长度（m）l——蓄压器长度（m）h1、h3、k1、k3、k4——机器和金属系统的特性x1——在时间τ1内冲头移动的距离（m）pt——蓄压器内的压力（pa）e——自然对数的基数 3. 第三阶段金属在浇道系统中的流动，边界条件为x2≤x≤x3，v2≤v≤v3。

二、蓄能器的工作原理

液体在压力作用下，体积的变化（在温度不变的情况下）非常的微小，所以如果没有动力源（也就是高压液体的补充），液体的压力会迅速降低。

而气体的弹性则要大得多，因为气体是可压缩的,在有较大的体积变化情况下，气体仍然有可能保持相对高的压力。因此，蓄能器在进行液压系统的液压油补充时，液体的体积已经变化的情况下，高压的气体可以继续维持液压油的压力，而不至于由于液压油的补充，容器内的液压油体积变小，导致液压油的迅速失压。

至于氮气，主要的原因是氮气性质稳定，不具有氧化或者还原的性能，这个对于液压油性能的保持来说非常有好处，不至于引起液压油的氧化/还原变性!

氮气是预充压力，被装在蓄能器的气囊中，与液压油是隔开的！当你往蓄能器中充液压油时，由于氮气囊对液压油的压力作用，即液压油的压力等于氮气压力，随着液压油的冲入，氮气囊被压缩，氮气压力增大，液压油的压力跟随增大，直到液压油充到设定的压力！

蓄能器的作用就是提供一定压力的液压油，这个压力液压油就是靠氮气的作用力产生的！

三、蓄能器的主要作用

1、作辅助电源

某些液压系统的执行元件是间歇动作，总的工作时间很短，有些液压系统的执行元件虽然不是间歇动作，但在一个工作循环内（或一次行程内）速度差别很大。在这种系统中设置蓄能器后，即可采用一个功率较小的泵，以减小主传动的功率，使整个液压系统的尺寸小、重量轻、价格便宜。

2、作紧急动力源

对某些系统要求当泵发生故障或停电（对执行元件的供油突然中断）时，执行元件应继续完成必要的动作。例如为了安全起见，液压缸的活塞杆必须内缩到缸内。在这种场合下，需要有适当容量的蓄能器作紧急动力源。

3、补充泄漏和保持恒压

对于执行元件长时间不动作，而要保持恒定压力的系统，可用蓄能器来补偿泄漏，从而使压力恒定。

4、吸收液压冲击

由于换向阀突然换向，液压泵突然停车，执行元件的运动突然停止，甚至人为的需要执行元件紧急制动等原因，都会使管路内的液体流动发生急剧变化，而产生冲击压力（油击）。虽然系统中设有安全阀，但仍然难免产生压力的短时剧增和冲击。这种冲击压力，往往引起系统中的仪表、元件和密封装置发生故障甚至损坏或者管道破裂，此外还会使系统产生明显的振动。若在控制阀或液压缸冲击源之前装设蓄能器，即可吸收和缓和这种冲击。

5、吸收脉动、降低噪声

泵的脉动流量会引起压力脉动，使执行元件的运动速度不均匀，产生振动、噪声等。在泵的出口处并联一个反应灵敏而惯性小的蓄能器，即可吸收流量和压力的脉动，降低噪声。
